Auteur Topic: Brugstekkers 8-polig: alle identiek?  (gelezen 936 keer)

Marc tramt

  • Offline Offline
  • Berichten: 9049
Brugstekkers 8-polig: alle identiek?
« Gepost op: 29 maart 2020, 17:35:14 »
Simpele vraag: Zijn alle 8-polige NEM-brugstekkers identiek. Ik bouw een model terug van digitaal naar analoog maar heb geen idee meer welke stekker bij welke loc hoort. Zijn ze onderling uitwisselbaar?
Trambaantje in h0
Rosestraat in 0/0m
Tea Tray Depot in 0
www.modulebaan.nl  Charleroi - Route de Mons

Quinzeedied

  • Offline Offline
  • Berichten: 528
Re: Brugstekkers 8-polig: alle identiek?
« Reactie #1 Gepost op: 29 maart 2020, 18:18:29 »
Technisch zijn ze hetzelfde, want de stekker is genormeerd dus de pinnen hebben dezelfde functie en de stekkers daarom dezelfde doorverbindingen.
Van merk tot merk kan de stekker er wel anders uitzien, qua kleur, vorm pinnetjes (soms rond, soms platte pinnen).

Fritsprt

  • Offline Offline
  • Berichten: 1377
Re: Brugstekkers 8-polig: alle identiek?
« Reactie #2 Gepost op: 29 maart 2020, 18:57:12 »
Het klopt natuurlijk dat de doorverbinding bij alle stekkers hetzelfde is. Ik kan mij echter herinneren dat sommige stekkers echte doorverbindingen hebben en andere hebben dioden als doorverbinding. Vermoedelijk voor de met de rijrichting wisselende verlichting. Ook heb ik weleens een condensator op een brugstekker gezien. Als je laat weten welk merk en type locomotief je wil terug bouwen dan is er vast wel iemand op het forum die even in zijn locomotief kan kijken.

Gr. Frits

henk

  • Offline Offline
  • Berichten: 18913
Re: Brugstekkers 8-polig: alle identiek?
« Reactie #3 Gepost op: 29 maart 2020, 21:15:10 »
Klopt, maar dat zie je, en komt bij de achtpolige variant ook niet zo vaak voor. Als de stekker alleen doorverbindingen heeft, zijn die altijd hetzelfde.
Het is heel Nederlands om iets heel Nederlands te vinden.

Quinzeedied

  • Offline Offline
  • Berichten: 528
Re: Brugstekkers 8-polig: alle identiek?
« Reactie #4 Gepost op: 29 maart 2020, 21:35:13 »
De meeste locs hebben die dioden immers gewoon op de print zitten lijkt mij? 8-Pinsstekker met dioden ben ik nog niet tegengekomen bij Roco, Brawa, Fleischmann of Liliput...

Bij de 6-pins dummy van Fleischmann zitten er wel componenten op.

Klaas Zondervan

  • Offline Offline
  • Berichten: 18930
    • Pagina van klaas
Re: Brugstekkers 8-polig: alle identiek?
« Reactie #5 Gepost op: 29 maart 2020, 21:51:06 »
Ik heb 2 Piko locs waar de diodes op de brugstekker zitten. Of beter gezegd, zaten. Ik heb die locs elektrisch omgebouwd en daarbij is niet alleen de brugstekker maar de hele printplaat verdwenen. En ik heb ze zo goed opgeborgen dat ik ze niet meer terug kan vinden. Maar op de tekeningen in de handleiding is duidelijk te zien dat er diodes op de brugstekker zitten.
"Without" wordt omgebouwd tot "Heuvelland"
Het werk aan "Uit en Thuis" ligt daardoor stil.

stoombr38

  • Offline Offline
  • Berichten: 243
Re: Brugstekkers 8-polig: alle identiek?
« Reactie #6 Gepost op: 29 maart 2020, 23:00:52 »
Inderdaad wat Klaas zegt komen er 8-pins brugstekkers voor met componenten erop.
Oa. bij Piko G 1206.

Grt. jo

ex-DR V100

  • Offline Offline
  • Berichten: 919
  • 1 gele trein maakt nog geen NS ...
Re: Brugstekkers 8-polig: alle identiek?
« Reactie #7 Gepost op: 29 maart 2020, 23:40:43 »
Je zegt zelf al NEM (gebruikte norm). Hierin staat ie beschreven als 8 pins (4x2) met raster 2.54. Ook de kleur draden en functie hiervan. Zie https://www.nproject.org/nl/images/NEM/nem_650_nl.pdf

Dus ja, deze zijn identiek en verwisselbaar.

Marc

Marc tramt

  • Offline Offline
  • Berichten: 9049
Re: Brugstekkers 8-polig: alle identiek?
« Reactie #8 Gepost op: 30 maart 2020, 07:49:47 »
Ok, dank voor alle antwoorden.  (y)
Trambaantje in h0
Rosestraat in 0/0m
Tea Tray Depot in 0
www.modulebaan.nl  Charleroi - Route de Mons

Klaas Zondervan

  • Offline Offline
  • Berichten: 18930
    • Pagina van klaas
Re: Brugstekkers 8-polig: alle identiek?
« Reactie #9 Gepost op: 30 maart 2020, 10:49:15 »
Dus ja, deze zijn identiek en verwisselbaar.
De norm NEM650 zegt iets over de afmetingen van de stekkers en de functie van de pennen. Maar niets over de brugstekkers. Die kunnen wel degelijk verschillen. Of ze uitwisselbaar zijn is een andere vraag. Dat hangt af van het totale schema van een loc.
"Without" wordt omgebouwd tot "Heuvelland"
Het werk aan "Uit en Thuis" ligt daardoor stil.

henk

  • Offline Offline
  • Berichten: 18913
Re: Brugstekkers 8-polig: alle identiek?
« Reactie #10 Gepost op: 30 maart 2020, 11:08:23 »
Ze zijn alleen niet uitwisselbaar als er componenten op de brugstekker zitten. Bij de achtpolige nem652 komt dat niet veel voor. In ieder geval zijn die componenten dan goed zichtbaar. Zonder componenten op de brugstekker zijn de doorverbindingen altijd hetzelfde.
Bij PLux en Mtc21 komt het veel vaker voor dat er componenten op de stekker zitten. Zijn soms complete printen.
Het is heel Nederlands om iets heel Nederlands te vinden.

72sonett

  • Team encyclopedie
  • Offline Offline
  • Berichten: 1586
    • El Carrilet
Re: Brugstekkers 8-polig: alle identiek?
« Reactie #11 Gepost op: 30 maart 2020, 15:29:45 »

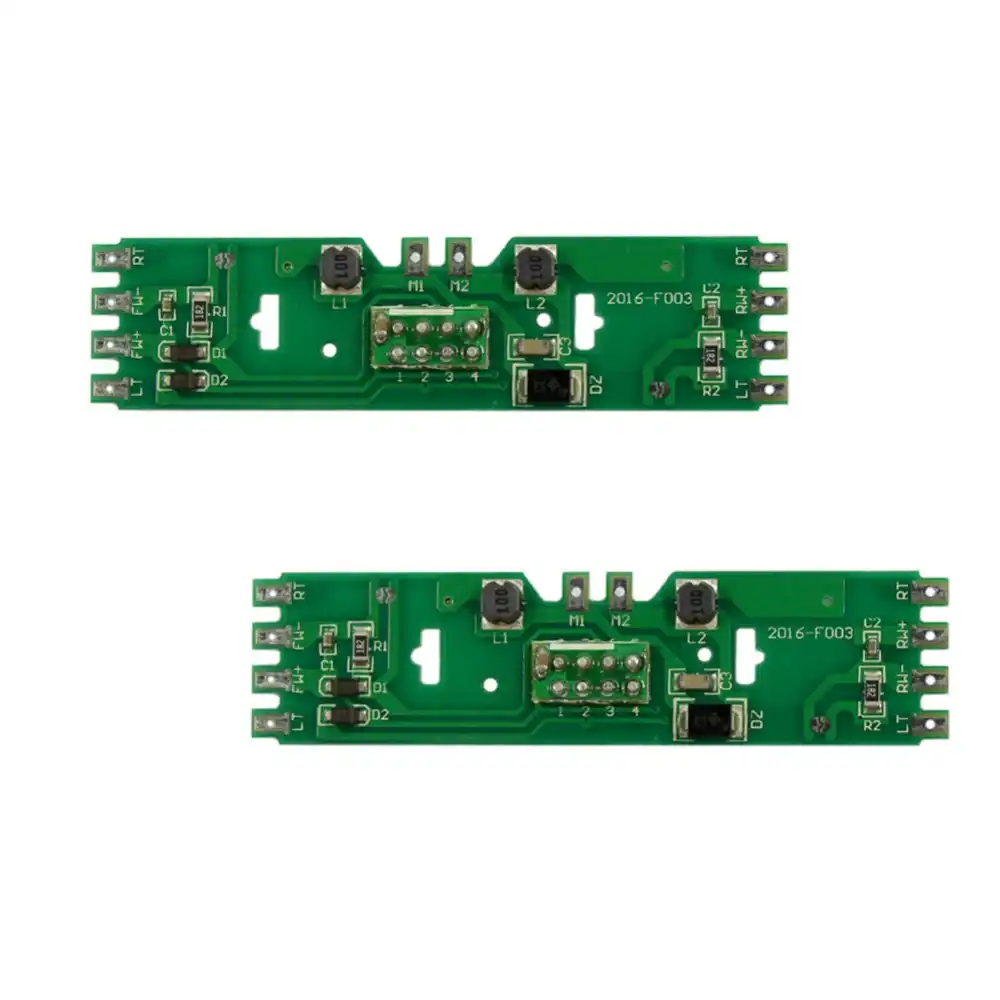

Ik heb deze printjes gekocht bij Ali, op de stekker zit één Ctje.

De dioden voor wisselen verlichting zitten op het plaatje.

« Laatst bewerkt op: 30 maart 2020, 17:19:56 door 72sonett »
El Carrilet

Not sent from my Pocketline Swing 380, Xperia Z2, iPhone, C5503, ALE-L21 or SM-G900F using Tapatalk.

MH

Te 2/2

  • Offline Offline
  • Berichten: 717
  • Metrop-Märklin
Re: Brugstekkers 8-polig: alle identiek?
« Reactie #12 Gepost op: 30 maart 2020, 17:16:24 »
Jan Willem

analoog hybride DC baan (2-rail+3-rail),
CH, peco, piko, roco, k-rail

Klaas Zondervan

  • Offline Offline
  • Berichten: 18930
    • Pagina van klaas
Re: Brugstekkers 8-polig: alle identiek?
« Reactie #13 Gepost op: 30 maart 2020, 17:21:46 »
Hieruit blijkt dat het niet handig is om naar Nederlandse vertalingen van den NEM normen te kijken. Die zijn vaak van een verouderde versie en worden zelden bijgewerkt.
Ik kijk altijd naar de Duitse versie op de site van de Morop, dat is de enige die compleet en actueel is.
