Digikeijs DR4088LN en DR4088CS

[De eerste Ivo]

HOi,

Ik heb een DR5000 met daarop o.a. een DR4088LN aangesloten. Nu heb ik 2x de 4088CS gekocht. Die sluit ik aan met 2 UTP kabels heb ik begrepen. (in de S88N bus) Moet ik progammeertechnisch ook wat veranderen?


Ivo

[Ronald Koerts]

Hoi,

Misschien een hele rare vraag: Je weet dat er een handleiding bij die dingen zit?  Die hoort er namelijk bij te zitten .... De jeugd van tegenwoordig zal roepen "Die download je toch even .... ". Komt dat goed uit! Bij Digikeijs kan dat! Om het je gemakkelijk te maken direct via de volgende link: Handleiding DR4088LN. Daar staat iets in over instellingen:



En klaar is Ivo ... Voor de rest moet je natuurlijk ook je treinbesturingsprogramma instellen voor de extra bezetmeldpunten. Maar daar mag je zelf in de handleiding of help van je treintjesbesturingsprogramma kijken.

Groet Ronald.

[AlbertG]

Ik vind de vraag van Ivo niet zo vreemd ook als ik er van uit ga dat hij de handleiding wel gelezen heeft.

Als ik de vraag goed begrijp is de eerste module een 4088LN, waar je het start- en eindadres van kunt instellen. Daarna zijn er 2 stuks 4088CS via de S88N ingang aan de 4088LN gekoppeld. Klopt dat?

Mijn vraag zou dan ook zijn of er nu automatisch doorgenummerd wordt vanaf het eindadres van de 4088LN, dat lees ik niet in de handleiding.

Overigens de link van Ronald werkt (bij mij) niet.

Albert.

[Ben]

Mijn vraag zou dan ook zijn of er nu automatisch doorgenummerd wordt vanaf het eindadres van de 4088LN, dat lees ik niet in de handleiding.

Er wordt niet automatisch doorgenummerd. Dat moet je zelf even instellen anders heb je overlap. Je geeft het aantal S88 in en op welk nummer het eerste contact van de eerste module valt.



Gr, Ben.

[AlbertG]

Hoi Ben,
Dat is als je de 4088CS rechtstreeks op de ext88N poort van de DR5000 aansluit.
Maar wat nu als je (zoals ik de vraag van Ivo lees) de 4088CS aansluit op de S88N ingang van de 4088LN?

Ook even gelet op dit citaat uit de handleiding:
*Let op: Als er geen S88-feedbackmodules zijn aangesloten en er wordt een andere terugmelding bus gebruikt, moet het getal 0 voor de "Aantal XX ingangsmodules" worden ingesteld, anders kan er een adresconflict met de andere feedbacksystemen optreden.

Groeten,
Albert.

[De eerste Ivo]

Hallo Mannen,

Dank jullie wel voor het meedenken. Ik zal de situatie wat concreter schetsen:
De DR4088LN hangt via de loconet bus aan de centrale. Die is geprogrammeerd en werkt.

De DR4088CS heeft alleen S88N in en uitgangen. Die zal ik dus moeten verbinden met de S88N in bus op de DR4088LN.

Er zitten geen programmeer knopjes op de S88N, dus vermoed ik dat ik software matig in moet stellen, zoals aangegeven.

Ik heb aan de centrale ook nog LENZ terugmelders hangen.

Ivo

[Ben]

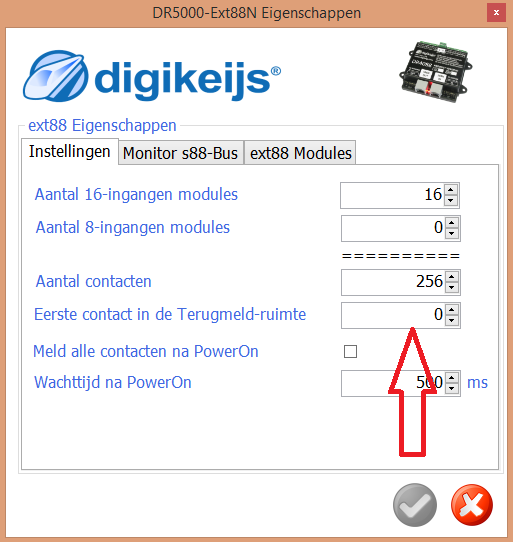

Ok, dan geldt wat Ronald beschrijft en het aantal S88 modules in mijn plaatje zet je op nul.

Gr, Ben.

[De eerste Ivo]

Nu heb ik van de week een overzichtje gezien hoe je moet reageren met 1 4088LN en 3x 4088CS. Ik kan het nergens meer vinden...
Als ik het goed heb, was het iets van: je sluit de 4088ln aan. Brengt hem in de programmeerstand. Geeft m.b.v. het wisseladres het eerste adres. Volgende adres, het aantal adressen.

Dan sluit je de andere 4088 aan en doe je hetzelfde. Heb ik het dan goed?

Ivo

[Remunj]

Eh, dat staat hierboven toch precies beschreven hoe je dat doet.
De 4088LN geef je een startadres.
De 4088CS kan je niet programmeren.
In de DR5000 geef je op hoeveel contacten je in totaal hebt.
Precies zoals het ook in de handleidingen beschreven staat

[De eerste Ivo]

Hallo Eric,

Het werkt nu idd.

Thx!
