Auteur Topic: Lima NS1200, het opknappen/verbeteren.  (gelezen 9422 keer)

MOVisser

  • Offline Offline
  • Berichten: 2138
    • Modelbouw in't algemeen.
Re: Lima NS1200, het opknappen/verbeteren.
« Reactie #60 Gepost op: 29 april 2020, 17:30:10 »
 (y) (y) (y)
Je kunt me vinden op diverse treinenbeurzen.
Houten 29 aug sta ik er weer :)

San-Markos

  • Offline Offline
  • Berichten: 271
Re: Lima NS1200, het opknappen/verbeteren.
« Reactie #61 Gepost op: 19 mei 2020, 10:35:30 »
Mijn 1200 begint al aardig vorm te krijgen. Zo heb ik de handgrepen op maat geknipt en gebogen en heb ik de laatste correcties uitgevoerd m.b.t. de verf. Ik ben nu dus toe aan het plaatsen van de afwrijftransfers.

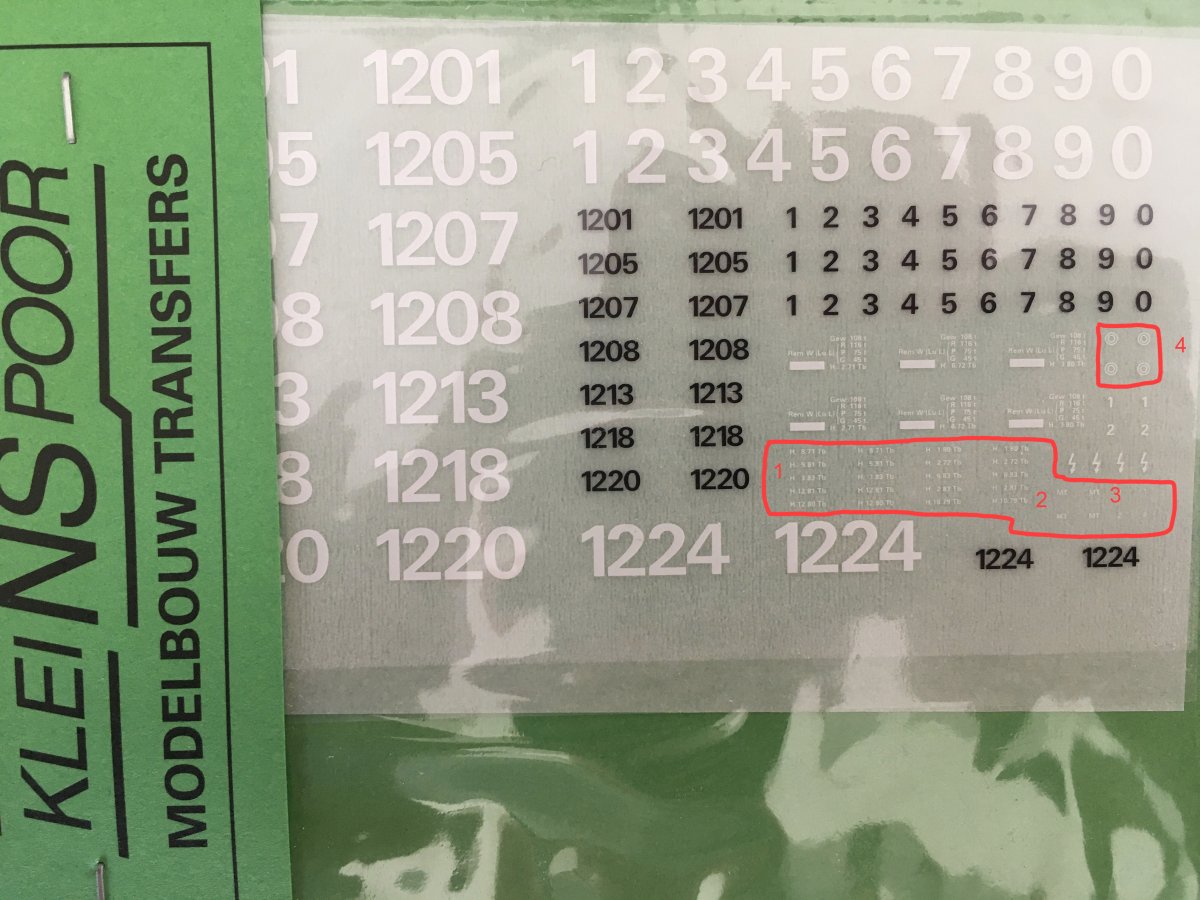

Zoals te zien heb ik de transfers van Kleinspoor. Ik heb een hoop afbeeldingen onderzocht van zowel grootspoor varianten van de 1200 als van bijvoorbeeld de Roco variant. Echter kom ik er niet helemaal uit waar de omcirkelde transfers geplaatst moeten worden, voornamelijk omdat ze zo klein zijn dat je het eigenlijk niet goed kan zien op de foto's.

Heeft iemand enig idee waar de omcirkelde transfers geplaatst moeten worden? Voor het gemakt heb ik er nummers bij geplaatst. Bij nummer 3 staan hele kleine nummers 1 en 2.

Ik hoor het graag en hoop dat iemand mij kan helpen.




Uiteraard plaats ik na het plaatsen van de transfers opnieuw een foto van het resultaat.

Groet,

Mark

Quinzeedied

  • Offline Offline
  • Berichten: 556
Re: Lima NS1200, het opknappen/verbeteren.
« Reactie #62 Gepost op: 19 mei 2020, 12:28:55 »
Zijn 1 en 2 niet gewoon extra opties om de regel onder de remgegevens te vervangen? Op een andere plek staat dit niet op de loc.

3 zijn depotbordjes zoals die voorheen op de 1200 te vinden waren, zie deze foto uit het Utrechts archief, rechts van de deur. De gerenoveerde hadden deze niet meer

Foto 1200

De kleine cijfertjes zijn de oude cabinenummering, dit stond bij de niet-gerenoveerde versies recht onder de deur (achter het hoofd van het kind), bij de gerenoveerde is onder de deur een traanplaat gekomen, en zijn de cijfers hoger op de deur zelf gekomen. Dat zijn de grotere cijfers onder nummer 4.

San-Markos

  • Offline Offline
  • Berichten: 271
Re: Lima NS1200, het opknappen/verbeteren.
« Reactie #63 Gepost op: 19 mei 2020, 14:23:48 »
Hartelijk dank! Hier kan ik zeker wat mee.

Ik zal binnenkort een foto uploaden van het resultaat.
Groet,

Mark

Johan77

  • Offline Offline
  • Berichten: 89
Re: Lima NS1200, het opknappen/verbeteren.
« Reactie #64 Gepost op: 19 mei 2020, 19:18:33 »
Nummer 4 zijn imitaties voor de drukknoppen van de binnenverlichting bij de deuren van cabine 2. Als je goed op foto's kijkt kan je onders naast de cabinedeur een geel stipje zien van de drukknop. En nummer 1 zijn de revisie datums die onder de remgewichten stonden.
« Laatst bewerkt op: 19 mei 2020, 19:20:35 door Johan77 »

Hans van de Burgt

  • BMB & EMV
  • Offline Offline
  • Berichten: 4530
    • Medway Valley Line
Re: Lima NS1200, het opknappen/verbeteren.
« Reactie #65 Gepost op: 19 mei 2020, 21:08:12 »
@Mark,

Het blijft een boeiend draadje. Erg leerzaam.
Ik overweeg om mijn 1200 turkooise uit te voeren. Nou is er zolang als dit forum bestaat gedelibereerd over de “juiste” kleur. Welke kan ik het beste gebruiken? En waar is die verkrijgbaar? En idem voor het bijpassende blauwe biesje.

Gr, Hans
https://britsemodulebaan.wordpress.com/ (BMB-groep)
https://medwayvalleyline.wordpress.com/ (Wateringbury, Stoneham Lock en Beltring & Branbridges Halt)
http://www.eindhovenmodelbouw.nl/ (EMV)
https://maakonderwijs.wordpress.com (Techniek onderwijs)

Hans Gvz

  • Offline Offline
  • Berichten: 602
Re: Lima NS1200, het opknappen/verbeteren.
« Reactie #66 Gepost op: 19 mei 2020, 22:18:10 »
@Hans, er heeft enige tijd terug een draadje gelopen over , geef er maar een slinger aan, en die had een 1100 overgespoten. Die verf had ie bij het Verfhuis Herenstraat in Leiden laten mengen, als je Frank Scheffer belt of mailt weet ie wel waarover het gaat.


Gr Hans

San-Markos

  • Offline Offline
  • Berichten: 271
Re: Lima NS1200, het opknappen/verbeteren.
« Reactie #67 Gepost op: 20 mei 2020, 10:01:17 »
Allen dank! Ik hoop een dezer dagen nog wat te kunnen "stickeren" (afwrijven klinkt toch minder)

Groet,

Mark

San-Markos

  • Offline Offline
  • Berichten: 271
Re: Lima NS1200, het opknappen/verbeteren.
« Reactie #68 Gepost op: 29 mei 2020, 21:19:29 »
Beste allen,

Afgelopen dagen druk bezig geweest met de transfers. Vandaag afgerond. Het is uiteindelijk nummer 1213 geworden. Vanmiddag direct maar even een laag satin vernish over gespoten.

Al met al best tevreden met het resultaat tot nu toe. Wellicht morgen kijken hoe ik het aan ga pakken met de verlichting.





Groet,

Mark

San-Markos

  • Offline Offline
  • Berichten: 271
Re: Lima NS1200, het opknappen/verbeteren.
« Reactie #69 Gepost op: 30 mei 2020, 21:14:03 »
Beste allen,

Vandaag weer bezig geweest met de 1200. De laatste vorderingen motiveren en het einde komt in zicht. Vandaag de verlichting in de loc geplaatst. Er komt aan beide zijden cabineverlichting door middel van een smd led. De front en sluitseinen zijn van 2 mm leds waarvan de punten zijn bijgevijld zodat ze in de fittingen van de lampen passen.

Ik heb vijf van deze 2 mm leds in serie gezet (3 warm witte, en 2 rode).  Ik ben er van op de hoogte dat de 5 leds niet op volle sterkte zullen werken, echter ben ik tevreden met de huidige lichtopbrengst.

Over deze 2 mm lampen heb ik een vraag. ivm dat er voor een led altijd een weerstand geplaatst moet worden heb ik heb er  een weerstand 10R aangesoldeerd. Wat denken jullie, is dit voldoende?

Ik hoor graag van jullie.

Groet,

Mark

damngrazy

  • Offline Offline
  • Berichten: 77
Re: Lima NS1200, het opknappen/verbeteren.
« Reactie #70 Gepost op: 30 mei 2020, 22:22:03 »
Hallo,

Ik volg je al een tijdje in stilte. Leuk project (y), en gaat een stuk sneller dan mijn 1200 ::).

In de encyclopedie staat uitgelegd hoe de voorschakelweerstand bepaald kan worden:
https://encyclopedie.beneluxspoor.net/index.php/Minimale_led_voorschakelweerstand_berekenen

En verder zijn er op het web ook wat tools te vinden zoals:
https://www.luxalight.eu/nl/weerstand-calculator
https://www.okaphone.nl/led/

Wat in ieder geval ook nog handig is om te weten is dat elke kleur led een andere spanningsval heeft, hierdoor kan het zijn dat verschillende kleuren niet even fel branden. Hopelijk heb je er wat aan.

Groetjes,
Tim/damngrazy

Menno

  • Offline Offline
  • Berichten: 2792
    • Mijn van-alles website
Re: Lima NS1200, het opknappen/verbeteren.
« Reactie #71 Gepost op: 30 mei 2020, 23:13:49 »
Over deze 2 mm lampen heb ik een vraag. ivm dat er voor een led altijd een weerstand geplaatst moet worden heb ik heb er  een weerstand 10R aangesoldeerd. Wat denken jullie, is dit voldoende?
Dat is veel te weinig. Begin maar eens met 1k (1000 Ohm) of hoger. Bij 10 Ohm zullen ze misschien wel branden, maar met grote kans heel fel en héél kort. Als je hele erge mazzel hebt, grijpt je decoder op tijd in, maar mijn ervaring is dat er toch genoeg stroom gaat lopen om de LEDs naar de andere kant te helpen voordat de decoder het als een kortsluiting ziet.

Wat betreft serieschakeling: je kunt je sluitseinen bij het trekken van een trein dan nooit meer uitschakelen.
Daarnaast is het niet gebruikelijk om verschillende kleuren in serie te zetten, maar dat is natuurlijk aan jou.

Biesje

  • Offline Offline
  • Berichten: 1524
    • Biesje.nl
Re: Lima NS1200, het opknappen/verbeteren.
« Reactie #72 Gepost op: 31 mei 2020, 00:08:45 »
Ik las 10R als 10K, maar 10 Ohm is idd wat weinig :P

Ik zou de front- en sluitseinen apart schakelen. Sluitseinen op een loc branden vrijwel nooit. Alleen als de loc in zijn eentje (zonder wagens/rijtuigen er achter) over de hoofdbaan rijdt. Bij rangeren en in normaal bedrijf met een sleep er achter staan de sluitseinen uit. Dan zou ik liever de cabineverlichting opofferen als de decoder niet genoeg functie uitgangen heeft, of een LokPilot 5 nemen met elfentachtig functie uitgangen.

Wel een gaaf project, ik had ook ooit een lima gepimpt. Overgespoten ACTS versie waar al de nieuwe seinen op zaten met een Athearn aandrijving er in op alle 6 de assen (y). Mijn eerste hema/lima 1220 had ik ooit voorzien van twee Lima motoren en rode 1,8 mm LEDs als sluitseinen. Maar omdat de motor draaistellen star zijn reed dat niet lekker omdat de draaistellen oneffenheden in de baan niet konden volgen en de stroomafname daardoor vrij beroerd was.

Mvg,

Robert

San-Markos

  • Offline Offline
  • Berichten: 271
Re: Lima NS1200, het opknappen/verbeteren.
« Reactie #73 Gepost op: 31 mei 2020, 08:55:08 »
Bedankt voor de tips! Hier kan ik zeker wat mee. Ik zal de weerstand vervangen voor een 10k variant en kijken wat voor resultaat dit heeft.

@Biesje Jammer dat je eigen Lima project niet helemaal uitgevallen is zoals je van te voren graag zou willen. Ik zou het erg teleurstellend vinden als mijn Lima hetzelfde lot zou krijgen aangezien er toch een hoop tijd en moeite in is gaan zitten.

Ik zal nadenken over de sluitverlichting. Momenteel zit er een Lopi 4.0 omdat ten tijde dat ik startte met dit project (zo'n 2 jaar geleden!) de Lopi 5.0 nog niet uit was. Als ik deze vervang dan kan ik zowel de sluitverlichting schakelbaar maken, als de cabineverlichting behouden. Als ik de kabels wat langer laat (er is tenslotte ruimte zat in de loc) dan kan ik dit altijd nog aanpassen.

Nogmaals bedankt voor ieders feedback! Ik kan weer aan de slag.
Groet,

Mark

Fritsprt

  • Offline Offline
  • Berichten: 1395
Re: Lima NS1200, het opknappen/verbeteren.
« Reactie #74 Gepost op: 31 mei 2020, 09:24:39 »
Met 10k komt er niet zo veel licht meer uit de leds.
Ga je digitaal rijden en zijn de leds geel en rood?
De spanningsval over een rode en gele led is zo'n 1,7V. Dus als er 5 leds in serie staan is de spanningsval 8,5V. Bij digitaal rijden is de spanning tussen de blauwe draad en gele/witte zo'n 16V. Over de weerstand komt dan 7,5V te staan. De leds branden vermoedelijk bij 5mA met een goede helderheid. Volgens de wet van Ohm moet de weerstand dan 7,5/5= 1,5kOhm zijn of 1500 Ohm.

Heb je witte leds toegepast ipv gele dan kan je een lagere waarde toepassen omdat de spanning over een witte led zo'n 3,3V is. Dus dan valt er over de witte leds 9,9V en over de rode 3,4V. Samen is dat 13,3V. Bij een baanspanning van 16V staat er dan over de weerstand 16 - 13,3 = 2,7V.
2,7V/5mA = 540 Ohm. Een makkelijk verkrijgbare waarde is 560 Ohm

De eerder genoemde waarde van 1000 Ohm, 1kOhm is dus een mooie gemiddelde waarde om het eens mee te proberen. Dan maak je in ieder geval niets stuk.

Succes Frits
