Auteur Topic: Digikeijs DR5052 draaischijfmodule  (gelezen 24411 keer)

ETH023

  • Offline Offline
  • Berichten: 333
Re: Digikeijs DR5052 draaischijfmodule
« Reactie #90 Gepost op: 04 oktober 2019, 20:04:28 »
Begin even bij het begin, Loconet en de s88 eruit en op de basic mode zetten. Werkt het dan wel? Ja dan werkt het wel maar niet goed! Start niet goed draait langzaam en stopt te vroeg! Voeding is 17 Volt gemeten.
Ik neem aan dat de oude analoge bediening zonder problemen werkte, met de oude analoge bediening werkt het perfect! was dat niet het geval dan dit probleem eerst oplossen.

Met vriendelijke groeten Erwin
Erwin

Bert_Apd

  • Online Online
  • Berichten: 1568
  • N-Spoor DB Epoche III
Re: Digikeijs DR5052 draaischijfmodule
« Reactie #91 Gepost op: 04 oktober 2019, 20:11:32 »
Hallo Erwin,

Ik heb vandaag de DR5052 i.c.m. de DR5052-EXT Uitbreidingsset aangesloten wat instellingen gedaan. Alleen de brug wil niet draaien als ik op right of left / rotate druk. Wat doe ik niet goed? Als ik op go druk dan gaat wel de spanning van de centrale aan.

Voor zover mij bekend moet bij de DR5052-EXT versie altijd ook de TRACK INPUT op de DR5000 aangesloten zijn.
Op de foto zie ik daarop bij jou geen aansluiting...

Groeten,
Bert

MdBruin

  • Offline Offline
  • Berichten: 63
Re: Digikeijs DR5052 draaischijfmodule
« Reactie #92 Gepost op: 04 oktober 2019, 20:27:47 »
@Bert, nee dit is alleen bij de profi en niet bij de basic/ext.

@Edwin het lijkt me dan een instelling probleem. Welke draaischijf heb je precies en welk schaal (HO/N)
Als je 1 kort klikje geeft op een van de 2 knopjes (links of rechts) op de dr5052 module zelf, gaat de draaischijf dan naar de volgende positie (dus draaid de draaischijf 1 positie verder)?
Heb je in de instellingen bij de posities jouw indeling overgenomen in de software? Dit is namelijk nodig zodat de controller weet op welke positie er een op/af rit is. Als deze niet kloppen dan zal de controller op verkeerde posities stoppen.
Groeten, Marius

ETH023

  • Offline Offline
  • Berichten: 333
Re: Digikeijs DR5052 draaischijfmodule
« Reactie #93 Gepost op: 04 oktober 2019, 20:36:34 »
@Bert bedankt voor je reactie,

@MdBruin

@Edwin het lijkt me dan een instelling probleem. Welke draaischijf heb je precies en welk schaal (HO/N)
Ik heb een fleischmann 9152 N-spoor.

Als je 1 kort klikje geeft op een van de 2 knopjes (links of rechts) op de dr5052 module zelf, gaat de draaischijf dan naar de volgende positie (dus draaid de draaischijf 1 positie verder)?

Soms wel soms niet lijkt slecht te starten! Soms hoor je de vergrendeling klapperen.

Heb je in de instellingen bij de posities jouw indeling overgenomen in de software? Dit is namelijk nodig zodat de controller weet op welke positie er een op/af rit is. Als deze niet kloppen dan zal de controller op verkeerde posities stoppen.

Ik heb de posities overgenomen zie de foto's.

Met vriendelijke groeten Erwin
Erwin

Bert_Apd

  • Online Online
  • Berichten: 1568
  • N-Spoor DB Epoche III
Re: Digikeijs DR5052 draaischijfmodule
« Reactie #94 Gepost op: 04 oktober 2019, 21:00:58 »
Hallo Erwin,

Voor zover mij bekend moet bij de DR5052-EXT versie altijd ook de TRACK INPUT op de DR5000 aangesloten zijn.
Op de foto zie ik daarop bij jou geen aansluiting...

@Bert, nee dit is alleen bij de profi en niet bij de basic/ext.

Heb je het voor alle zekerheid toch even geprobeerd?

Volgens mij heeft de EXT versie (baan)spanning nodig op de brug om de posities via de DR4088-OPTO te detecteren...

Groeten,
Bert
« Laatst bewerkt op: 04 oktober 2019, 21:07:20 door Bert_Apd »

ETH023

  • Offline Offline
  • Berichten: 333
Re: Digikeijs DR5052 draaischijfmodule
« Reactie #95 Gepost op: 04 oktober 2019, 21:09:26 »
Hallo Bert,

Hallo Erwin,

Heb je het voor alle zekerheid toch even geprobeerd?

Groeten,
Bert

Ik ga het zeker proberen! Alleen wil ik nu eerst de draaischijf goed werkend hebben in de DR 5052 basis uitvoering. Alleen weet ik niet goed welke instellingen ik zou moeten aanpassen. De brug ontgrendeld soms niet goed wat ie wel doet met analoge draaiknop en stopt te vroeg bij de afrit. En rechtsom draait de brug veel langzamer dan linksom.

Met vriendelijke groeten Erwin

Erwin

MdBruin

  • Offline Offline
  • Berichten: 63
Re: Digikeijs DR5052 draaischijfmodule
« Reactie #96 Gepost op: 04 oktober 2019, 22:43:17 »
@Bert ik heb je even verkeerd begrepen. Het kan inderdaad kloppen dat je een baan spanning nodig heb op de track input. Bij mijn testen was deze inderdaad aangesloten voor de aansturing.

Het klapperen van de vergrendeling is wel een probleem aangezien deze ook de verbinding verbreekt naar de motor (Ik neem aan dat het hetzelfde principe gebruikt als de H0 schijf). Hierdoor krijg je inderdaad een verkeerde positie van de brug. Het langzamer draaien van de brug komt me bekend voor, wat hiervan de oorzaak is durf ik op dit moment even niet zo te zeggen. Dacht een motor probleem, maar het vreemde is dat het niet voorkomt bij analoge bediening. Heb je de mogelijkheid om toch nog eens analoog te testen of het probleem zich dan ook voordoet?
Groeten, Marius

ETH023

  • Offline Offline
  • Berichten: 333
Re: Digikeijs DR5052 draaischijfmodule
« Reactie #97 Gepost op: 05 oktober 2019, 14:03:10 »
Hallo,

@MdBruin

Vandaag de draaischijf weer analoog aangesloten en dan werkt het perfect! stopt netjes bij de afritten en Linksom draait wel wat sneller als rechtsom maar niet veel verschil.
Wat gaat er fout? En wat kan ik proberen?



Met vriendelijke groeten Erwin
Erwin

MdBruin

  • Offline Offline
  • Berichten: 63
Re: Digikeijs DR5052 draaischijfmodule
« Reactie #98 Gepost op: 06 oktober 2019, 14:47:55 »
Ik neem aan dat je al gebruik maakt van de laatste beschikbare firmware welke beschikbaar is voor de DR5052 (1.2.1). Wat het precies is durf ik niet precies te zeggen, misschien dat Karst weet wat het mogelijk kan zijn. Ik heb het idee dat er toch iets niet goed werkt in jouw DR5052. Ik weet niet precies wanneer Karst hier op het forum kijkt. Misschien even via het tech support van de Digikeijs website indienen. Grote kans dat je dan een reactie van hem krijgt.
Groeten, Marius

PeterV

  • Offline Offline
  • Berichten: 16
Re: Digikeijs DR5052 draaischijfmodule
« Reactie #99 Gepost op: 06 oktober 2019, 22:44:00 »
Is je voedings spanning op de DR5052 wel voldoende, deze dient minimaal 16V/2A kunnen leveren?
Ik zie namelijk in een van de foto's dat je hier twee losse draden hebt aangesloten, er is dus een andere externe spanningsbron gebruikt.

Is je spannings bron die je Analoog gebruikt dezelfde als die aangeloten is op de DR5052, dit kan ik namelijk nergens lezen?

Mvg,
Peter

« Laatst bewerkt op: 06 oktober 2019, 23:01:40 door PeterV »

ETH023

  • Offline Offline
  • Berichten: 333
Re: Digikeijs DR5052 draaischijfmodule
« Reactie #100 Gepost op: 07 oktober 2019, 16:33:24 »
@Peter,

Bedankt voor je reactie ik heb je vragen even aangevuld!

Is je voedings spanning op de DR5052 wel voldoende, deze dient minimaal 16V/2A kunnen leveren? Voeding is 24 Volt 2 Ampère terug geschroefd naar 16,2 Volt zie foto.
Ik zie namelijk in een van de foto's dat je hier twee losse draden hebt aangesloten, er is dus een andere externe spanningsbron gebruikt.

Is je spannings bron die je Analoog gebruikt dezelfde als die aangeloten is op de DR5052, dit kan ik namelijk nergens lezen? Hiervoor heb ik een standaard treintrafo gebruikt zoals in de gebruiksaanwijzing van de draaischijf wordt beschreven.

Mvg,
Peter



Met vriendelijke groeten Erwin
Erwin

Ben

  • Offline Offline
  • Berichten: 3963
Re: Digikeijs DR5052 draaischijfmodule
« Reactie #101 Gepost op: 07 oktober 2019, 17:05:35 »

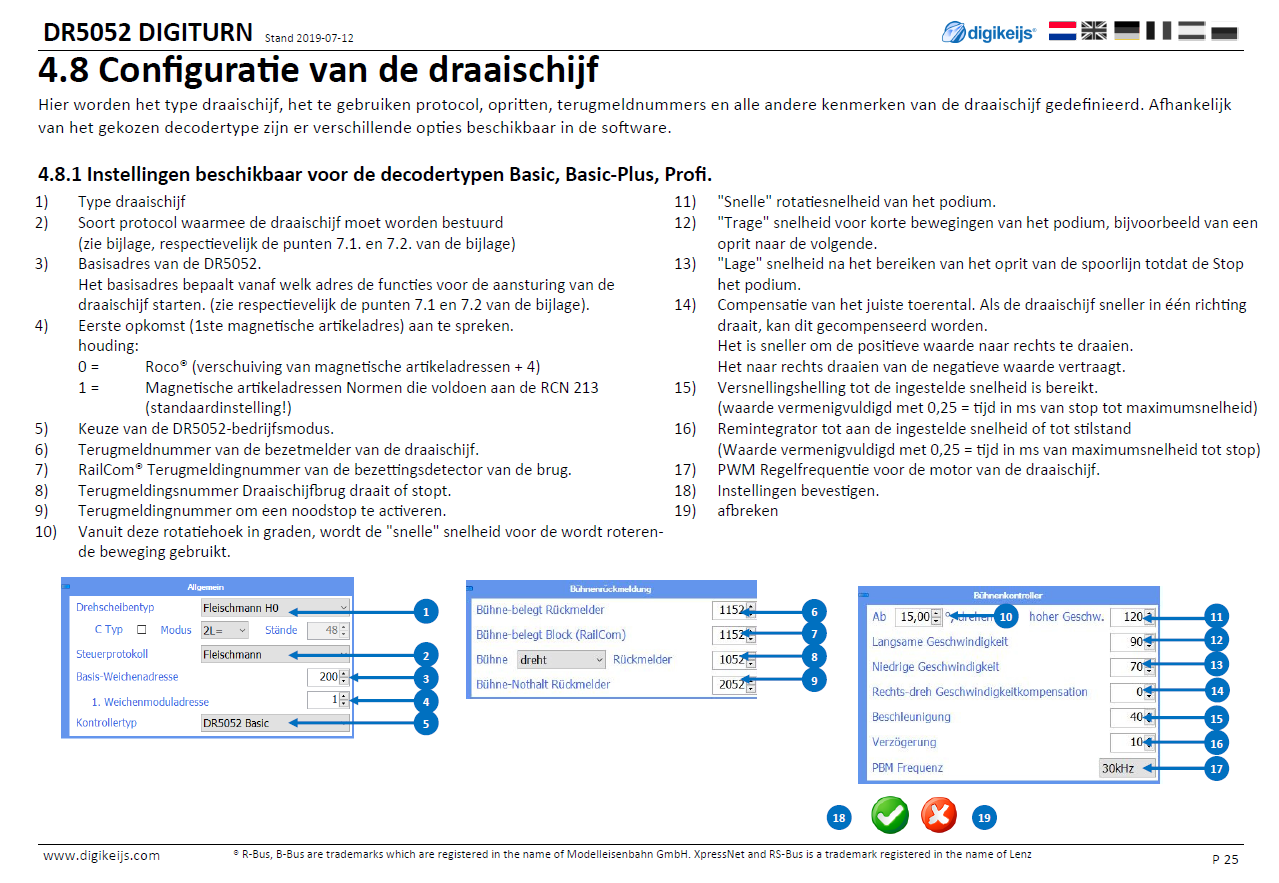

In het config programma kun je de snelheden afregelen, is dat iets? Ook het verschil tussen  linksom en rechtsom draaien is in te stellen.







Je vraag over LocoNet adressen "brug draait, brug bezet" t.b.v. Koploper: dat mag je helemaal zelf bepalen.

Gr, Ben.

MdBruin

  • Offline Offline
  • Berichten: 63
Re: Digikeijs DR5052 draaischijfmodule
« Reactie #102 Gepost op: 07 oktober 2019, 17:36:53 »
Ik begin er naar te neigen dat de het toch uit de voeding lijkt te komen. Kan je eens die voeding uit de DR5052 halen en dan alleen je digitale signaal aanbieden op de track input. Je kunt de module namelijk ook voeden van de baan spanning. Wel dan even het liefst alleen de DR5052 aansluiten, maar je kunt ook even zorgen dat er geen locomotieven op de rails staan. Dit is alleen even voor de test of het aan je huidige voedingsoplossing ligt.
Groeten, Marius

Ben

  • Offline Offline
  • Berichten: 3963
Re: Digikeijs DR5052 draaischijfmodule
« Reactie #103 Gepost op: 07 oktober 2019, 18:05:27 »
Als er twijfel is over de voeding stop dan die van de DR5000 erin, op 19VDC instellen en zet alles in Basic mode. Daarmee sluit je e.e.a. uit.

MdBruin

  • Offline Offline
  • Berichten: 63
Re: Digikeijs DR5052 draaischijfmodule
« Reactie #104 Gepost op: 07 oktober 2019, 19:36:04 »
Maar heeft Edwin deze ook Ben? Natuurlijk is dat een goede oplossing als hij deze heeft, een losse voeding is in dit geval beter als de voeding uit de digitale centrale te halen. Als er geen andere voeding beschikbaar Is, dan is het een manier om even te kunnen uit te sluiten of het een voedings probleem is (mits deze minimaal 2A kan leveren)
« Laatst bewerkt op: 07 oktober 2019, 19:39:14 door MdBruin »
Groeten, Marius
