Auteur Topic: Plaatsing objecten langs het spoor en bij wissels  (gelezen 3007 keer)

Klaas Zondervan

  • Offline Offline
  • Berichten: 18515
    • Pagina van klaas
Re: Plaatsing objecten langs het spoor en bij wissels
« Reactie #15 Gepost op: 18 januari 2018, 13:12:05 »
Zo'n plaatje wilde ik maken, maar jij had het kennelijk al paraat staan.

Nog wat opmerkingen over de praktische uitvoering: aan een railtrafo zitten aan 3 kanten "luifeltjes" waar de kabels worden ingevoerd. Onder de middelste, breedste luifel loopt de verbinding 4 tussen beide trafo's, dat zijn 4 parallelle kabels.
Onder de luifels aan de zijkanten gaan de verbindingen 3 en 5 naar de spoorstaven. Die zijn allemaal met 2 parallelle kabels uitgevoerd.

Ik denk niet dat het autotrafo's zijn. De wikkeling 3-4-5 moet de tractiestroom voeren. Die zijn met dikke draad uitgevoerd.
De wikkeling 1-2 voert de detectiestroom. Die is veel lager bij  een hogere spanning.
Voor de modelbouw maakt het niet veel uit, daar gaat het alleen maar over hoe het er van buiten uitziet. Het lijkt me nog een hele uitdaging om dit in H0 na te bootsen. De trafo zelf zal nog wel gaan, maar al die kabels is niet zo eenvoudig.
"Without" wordt omgebouwd tot "Heuvelland"
Het werk aan "Uit en Thuis" ligt daardoor stil.

Klaas Zondervan

  • Offline Offline
  • Berichten: 18515
    • Pagina van klaas
Re: Plaatsing objecten langs het spoor en bij wissels
« Reactie #16 Gepost op: 18 januari 2018, 13:47:26 »

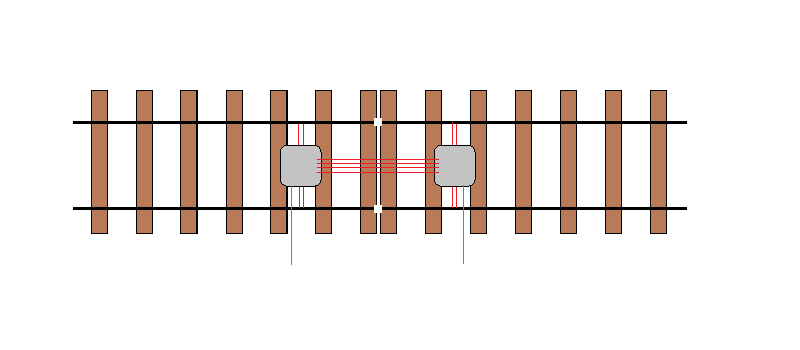

Nog een plaatje zoals het vroeger in elkaar zat bij een dubbele spoorisolatie. De hoofdstroomkabels heb ik hier rood weergegeven. Je ziet dat het ontwerp van die trafo's er op gericht was om die verbindingen zo kort mogelijk te houden. Tegenwoordig liggen de trafo's naast het spoor, dus zijn de kabels iets langer geworden.

Even een zijsprong: het zijn deze kabels die bij koperdiefstal het doelwit zijn. Ze liggen gewoon op de ballast en ze zijn redelijk dik, dus lekker veel koper. Als deze kabels weggeknipt worden stopt zowel de tractiestroom als de detectiestroom. Er kan dan dus niks meer rijden.

De invoer van de detectiekabel zit aan de zijkant, hier met een groen lijntje aangegeven.

"Without" wordt omgebouwd tot "Heuvelland"
Het werk aan "Uit en Thuis" ligt daardoor stil.

Eric B

  • Offline Offline
  • Berichten: 3730
  • NS tijdperk III b/c
    • Obdam in H0 op Facebook
Re: Plaatsing objecten langs het spoor en bij wissels
« Reactie #17 Gepost op: 18 januari 2018, 14:12:24 »
Simpel gezegd... de tractiestroom gaat ongehinderd door de primaire wikkelingen van de trafo's van de ene sectie naar de andere op zijn weg naar het onderstation.
De detectiestroom wordt aan het begin van de sectie geïnjecteerd via de secundaire wikkeling en wordt aan het einde van de sectie weer via de secundaire wikkeling afgenomen.
Detectiespanning aanwezig "sectie vrij", detectie spanning niet aanwezig "sectie bezet", kortgesloten door wielassen of kortsluitlans, of storing, koperdiefstal etc.
Fotodijk(je)
Obdam
Als alles meeloopt hebben we morgen een optocht.

nederbelg

  • Offline Offline
  • Berichten: 1351
  • Tijdperk IV, NS, vishaken en blauwe banen.
    • http://www.msvleuven.be/
Re: Plaatsing objecten langs het spoor en bij wissels
« Reactie #18 Gepost op: 14 februari 2020, 13:34:31 »
Hoi,

Is er ergens een site waar ik de maten van al deze attributen kan vinden?
Denk toch dat ik veel zelf kan maken met styreen.


Dave
DCC, NS, Koploper, Loconet Tijdperk IV

Klaas Zondervan

  • Offline Offline
  • Berichten: 18515
    • Pagina van klaas
Re: Plaatsing objecten langs het spoor en bij wissels
« Reactie #19 Gepost op: 14 februari 2020, 17:24:54 »

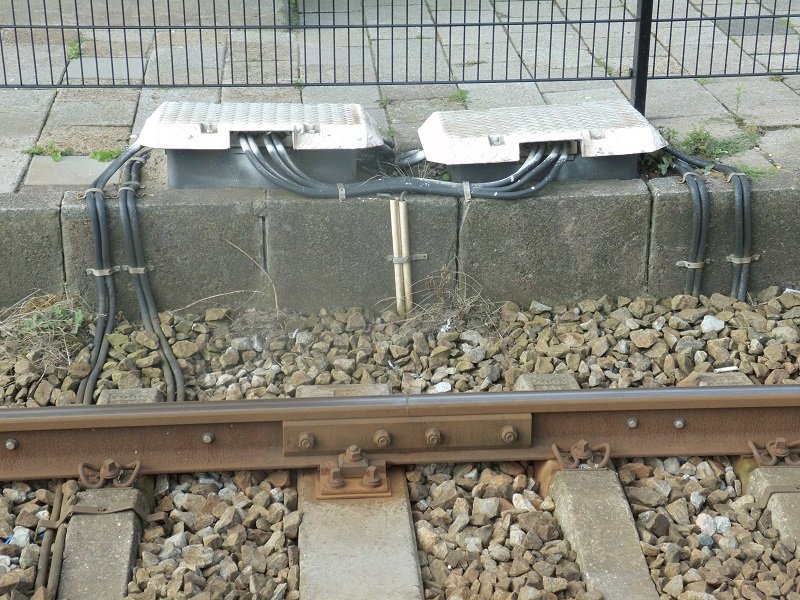

Ik weet niet of je wel eens in Zeeland komt, maar in Kruiningen liggen twee railtrafo's op het perron.
Er staat wel een hek voor, maar je kunt er dicht genoeg bij komen om de maten op te nemen.

"Without" wordt omgebouwd tot "Heuvelland"
Het werk aan "Uit en Thuis" ligt daardoor stil.

Falcon10

  • Offline Offline
  • Berichten: 1606
  • Wel Belg, niet gek !
Re: Plaatsing objecten langs het spoor en bij wissels
« Reactie #20 Gepost op: 14 februari 2020, 21:28:13 »

Of op het zicht :

op het eerste zicht 6 tegels breed alle twee, een tegel van 20 cm zou ik zeggen, dus dat is beide 120 cm, of eentje 60 cm, wat kan kloppen, want de  zijkanten zijn volgens mij blokken van 30 cm, en daar is het ongeveer 3,5 blokken van, dus iets van goed 105 cm, dus eentje is daar rond de 57 cm.
Omgeschaald naar 1/87 zou dat willen zeggen dat zo'n transfo rond de 8 a 9 mm groot moet zijn.  Nuja, zo snel met de natte vinger.  ;D
« Laatst bewerkt op: 14 februari 2020, 21:35:29 door Bert van Gelder. Reden: Citaat verwijderd. Graag REAGEER-knop gebruiken, NIET de CITAAT-knop »

Klaas Zondervan

  • Offline Offline
  • Berichten: 18515
    • Pagina van klaas
Re: Plaatsing objecten langs het spoor en bij wissels
« Reactie #21 Gepost op: 14 februari 2020, 22:04:41 »
Verkeerde uitgangspunten.
De tegels zijn 30x30cm. De perronwanden zijn 60cm breed.
"Without" wordt omgebouwd tot "Heuvelland"
Het werk aan "Uit en Thuis" ligt daardoor stil.

Klaas Zondervan

  • Offline Offline
  • Berichten: 18515
    • Pagina van klaas
Re: Plaatsing objecten langs het spoor en bij wissels
« Reactie #22 Gepost op: 14 februari 2020, 22:29:15 »
Ik vond nog een foto van diezelfde railtrafo's, maar dan rechtuit genomen.
Hieruit concludeer ik dat ze ongeveer 80 cm lang zijn.

"Without" wordt omgebouwd tot "Heuvelland"
Het werk aan "Uit en Thuis" ligt daardoor stil.

AB 7216

  • Offline Offline
  • Berichten: 1001
    • Dwangrail.nl
Re: Plaatsing objecten langs het spoor en bij wissels
« Reactie #23 Gepost op: 15 februari 2020, 08:26:34 »
De maten van de railspoel zijn 75 x 53 x 30. (buitenmaten van de deksel)
Een keertje opgemeten in een magazijn.


Groeten Arjen
Anything good in life is either illegal, immoral or fattening.

nederbelg

  • Offline Offline
  • Berichten: 1351
  • Tijdperk IV, NS, vishaken en blauwe banen.
    • http://www.msvleuven.be/
Re: Plaatsing objecten langs het spoor en bij wissels
« Reactie #24 Gepost op: 15 februari 2020, 10:39:03 »
Merci Arjan,

Vrijbalk had ik al (encyclopedie)
Liggen in jullie magazijn ook de rail potjes?

Dave
DCC, NS, Koploper, Loconet Tijdperk IV

AB 7216

  • Offline Offline
  • Berichten: 1001
    • Dwangrail.nl
Re: Plaatsing objecten langs het spoor en bij wissels
« Reactie #25 Gepost op: 15 februari 2020, 11:11:55 »
Ik kom daar niet vaak, maar zal binnenkort wel eens kijken of ik er langs kan gaan.

Groeten Arjen
Anything good in life is either illegal, immoral or fattening.

nederbelg

  • Offline Offline
  • Berichten: 1351
  • Tijdperk IV, NS, vishaken en blauwe banen.
    • http://www.msvleuven.be/
Re: Plaatsing objecten langs het spoor en bij wissels
« Reactie #26 Gepost op: 26 februari 2020, 19:25:14 »


Railpotje:

Goed beetje proberen.
Van links naar rechts:
- Speldekop, te groot en zijn van glas! Niet kleiner te krijgen.
Je hebt ze ook met plastic kop, maar die zitten er niet stevig op.
- naald met stukje vilt erop. Wordt het ook niet.
- weerstand (met hopen hier liggen) nog net iets te groot maar kan er goed mee door.
Helemaal rechts het voorbeeld van Artitec.

Dave
DCC, NS, Koploper, Loconet Tijdperk IV

Mitchell

  • 3D Designer
  • Offline Offline
  • Berichten: 2503
    • SpoorObjecten
Re: Plaatsing objecten langs het spoor en bij wissels
« Reactie #27 Gepost op: 26 februari 2020, 20:21:38 »
Niet de bedoeling om te adverteren, maar ik heb ze ook wel eens gemaakt om via Shapeways te printen:




Nu bevat het setje maar 8 stuks, maar als je wilt kan ik er ook stuk of 50 stuks bij elkaar gooien (denk dat je dan ongeveer 10euro kwijt bent)


edit: mocht een moderator het wel zien als adverteren, verwijder het bericht gelieve :)
« Laatst bewerkt op: 26 februari 2020, 20:25:30 door Mitchell »
