Topic: Stuurstandrijtuig voorzien van een functiedecoder (gelezen 2639 keer)
mass am see
Offline
Berichten: 3753
de hondsrug baan
Stuurstandrijtuig voorzien van een functiedecoder
«
Gepost op:
16 augustus 2017, 20:19:54 »
hallo,
heb een setje hobbytrade rijtuigen van de DB, het stuurstand rijtuig wisselde in het analoge tijdperk rood/wit met de rijrichting.
Nu heeft Bas net het stuurstand ontdaan van de kap (een makkie), maar hoe en welke (21 pins) moet hier in, want er is geen ruimte voor een esu.
We rijden nu digitaal en nu branden de front en sluitverlichting tegelijk.
wie geeft ons raad.
bvd en vgr Bas en Evert
«
Laatst bewerkt op: 16 augustus 2017, 22:27:50 door Bert van Gelder. Reden: Titel
»
Gelogd
Dion
powerd by Uhlenbrock & Esu
Offline
Berichten: 5990
stationsplein Baden-Baden
Re: stuurstand rijtuig voorzien van een functiedecoder
«
Reactie #1 Gepost op:
16 augustus 2017, 22:17:00 »
Esu functiedecoder fx V4.0 zou moeten passen.
Gelogd
groetjes Dion
mass am see
Offline
Berichten: 3753
de hondsrug baan
Re: stuurstand rijtuig voorzien van een functiedecoder
«
Reactie #2 Gepost op:
16 augustus 2017, 22:18:41 »
Hoi Dion,
Dank je voor je antwoord , ga morgen direct bij Erwin TEE deze funtie decoder bestellen.
esu 54621 21 pins
mvgr Evert en Bas
Gelogd
mass am see
Offline
Berichten: 3753
de hondsrug baan
Re: Stuurstandrijtuig voorzien van een functiedecoder
«
Reactie #3 Gepost op:
17 augustus 2017, 09:09:13 »
Hoi,
nu heb ik net de decoder besteld bij Erwin , maar las op de site van esu dat er 6 functies op deze decoder.
Wat mij niet geheel duidelijk is (er is ook een bekabelde versie 8 pins) lees iets over 6 functies per kabelboom.
zie hier onder wat op de site staat van esu
Funktionen
Der LokPilot Fx V4.0 Decoder besitzt sechs Funktionsausgänge. Diese sind bei der Ausführung mit Kabelbaum stets verstärkt. Bei der 21MTC-Ausführung kann bei AUX3 und AUX4 zwischen einem verstärkten oder einem Logikpegel gewählt werden. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden.
bron esu
denk wel dat een 21 pins meer functies heeft dan een 8 ,maar toch.
mvgr Evert
Gelogd
henk
Offline
Berichten: 21678
Re: Stuurstandrijtuig voorzien van een functiedecoder
«
Reactie #4 Gepost op:
17 augustus 2017, 09:55:51 »
Ze hebben allemaal zes functieuitgangen. De bedrade versie heeft 9 draden. Er wordt bedoeld dat je bij de mtc21 versie kan instellen of Aux3/4 worden versterkt of alleen een logische uitgang zijn. Misschien dat je in de gebruiksaanwijzing van het rijtuig kan lezen wat nodig is. Misschien worden aux3/4 niet eens gebruikt.
Gelogd
Het is heel Nederlands om iets heel Nederlands te vinden.
bellejt
Offline
Berichten: 1813
Re: Stuurstandrijtuig voorzien van een functiedecoder
«
Reactie #5 Gepost op:
17 augustus 2017, 13:59:24 »
denk dat dit dezelfde wagens zijn :
http://www.gemoba.lu/GEMOBA/Tips_%26_Tricks.html
ik heb de ombouw gedaan met een fx 3v en kan je eventueel de esu file doorsturen
Gelogd
Greetings,salutations,groetjes,
mass am see
Offline
Berichten: 3753
de hondsrug baan
Re: Stuurstandrijtuig voorzien van een functiedecoder
«
Reactie #6 Gepost op:
06 oktober 2017, 11:32:37 »
Hoi,
Bas heeft de bestelde decoder geplaatst,maar in plaats dat de verlichting zou gaan branden krijg ik een kortsluiting melding op de ecos.
Even voor de duidelijkheid er zat geen dummystekker in , de decoder is wel goed geplaatst.
heb de doos er nog even bij gepakt ,het volgende staat er op de lezen: item no. 63160 db-ag pbzfa 50 80 86-31 045-6 (DC).
dus geen wisselstroom geweest, in ons analoge tijdperk wisselden de sluit/front verlichting met de rijrichting.
was zien we over het hoofd en wie kan/wil ons helpen
bvd en vgr Evert en Bas
Gelogd
Timo
Team encyclopedie
Offline
Berichten: 4656
Re: Stuurstandrijtuig voorzien van een functiedecoder
«
Reactie #7 Gepost op:
06 oktober 2017, 12:42:56 »

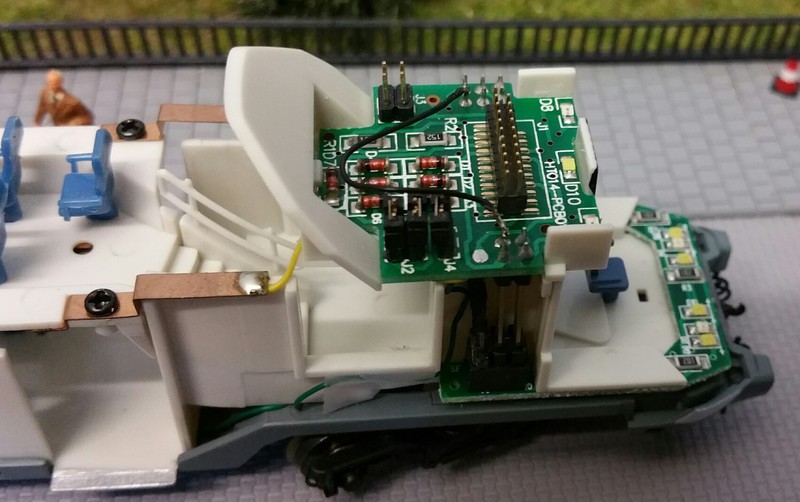

Ik zie jumpers en als hij analoog geen dummy heeft gehad verwacht ik dat je daar wat mee moet als je er wel een decoder in drukt.
Lijken me allemaal 2 polige jumpers dus zou denken deze er allemaal af.
Timo
Gelogd
Verzonden vanaf mijn desktop met Firefox
bellejt
Offline
Berichten: 1813
Re: Stuurstandrijtuig voorzien van een functiedecoder
«
Reactie #8 Gepost op:
06 oktober 2017, 16:50:29 »
http://www.gemoba.lu/GEMOBA/Tips_&_Tricks_files/Umbau%20Steuerwagen%20CFL.pdf
Gelogd
Greetings,salutations,groetjes,
henk
Offline
Berichten: 21678
Re: Stuurstandrijtuig voorzien van een functiedecoder
«
Reactie #9 Gepost op:
06 oktober 2017, 17:19:43 »
Aha, volgens het bovenste plaatje op de laatste pagina moet je een stekkerbrug verplaatsen.
Gelogd
Het is heel Nederlands om iets heel Nederlands te vinden.
mass am see
Offline
Berichten: 3753
de hondsrug baan
Re: Stuurstandrijtuig voorzien van een functiedecoder
«
Reactie #10 Gepost op:
09 oktober 2017, 15:47:58 »
Hallo,
Heb de stekkertjes 3 aan de ene kant verwijderd en 2 aan de andere kant weer aangebracht, en het werkt dank voor jullie bijdrage.
En natuurlijk Dion
via de app
mvgr Evert en Bas
Gelogd
mass am see
Offline
Berichten: 3753
de hondsrug baan
Re: Stuurstandrijtuig voorzien van een functiedecoder
«
Reactie #11 Gepost op:
11 oktober 2017, 14:44:48 »
voor mij als absolutie leek op elektronica gebied was dit een hoogtepunt, door de beschrijving en een foto van een reeds werkende print met decoder te bestuderen is het mij gelukt.
met enkel licht en display
met sluitverlichting zonder display
met dubbelfrontlicht en display.
als ik het goed begrijp kan dus de binnenverlichting geschakkeld worden met aux 4 en met stroomdoorvoerende koppeling, maar ben zo eerst dik te vreden dat het werkt met 4 functies.
een ieder nog bedankt voor het reageren op dit draadje en Dion via de app
mvgr Evert en Bas
Gelogd
Petertrein81
Offline
Berichten: 2408
Taurus en Vectron fan!!
Re: Stuurstandrijtuig voorzien van een functiedecoder
«
Reactie #12 Gepost op:
11 oktober 2017, 15:18:39 »
Wil het koersdisplay niet branden als de sluitverlichting is ingeschakeld Evert en Bas?
Ik heb een soortgelijke stuurstand van fleischmann, die af fabriek standaard met een functiedecoder is uitgerust.
En bij deze wagon is het koersdisplay altijd verlicht als je het licht inschakeld, onafhankelijk van of je front of sluitseinen voert.
MvG Peter,
Gelogd
mass am see
Offline
Berichten: 3753
de hondsrug baan
Re: Stuurstandrijtuig voorzien van een functiedecoder
«
Reactie #13 Gepost op:
11 oktober 2017, 17:52:40 »
Hoi Peter,
Ja zeker wil het koersdisplay branden als de sluitlichten branden ,deze is separaat schakelbaar op F4 .
Maar had geen foto apart met de koersdisplay vandaar,
mvgr Evert en Bas
