Ik wil op een pendelbaan een digitale loc heen en weer laten rijden...
Maar owwwww, alleen een stukje pendelen! Is dit altijd dezelfde loc? Dan zou je altijd hetzelfde adres kunnen gebruiken.
Jaap heeft namelijk al zo'n centrale: De MultiMaus + versterker. Deze combo laat zich aansturen via XpressNet, een RS485 bus (65 Kbps) met het Lenz Protocol.RS485 laat zich makkelijk met een Arduino aansturen.
... eindsignalering is prima te doen met wat simpele oplossingen als een optocoupler of hal sensor. Dat is niet zo'n uitdaging.
Eventueel zou je de aansturing ook kunnen door de Multimaus-centrale kunnen laten doen door deze op het juiste moment opdrachten te geven via XpressNet.
Het is niet alleen eindsignalering maar ook signalering of de loc een blok in of uit rijdt, op een pendelbaan is ook de richting belangrijk. Met alleen eindsignalering ben je te laat om nog te stoppen voor het stootblok...
Mich, hou je hier bij hoe je dit allemaal gaat doen? Leerzaam voor ons

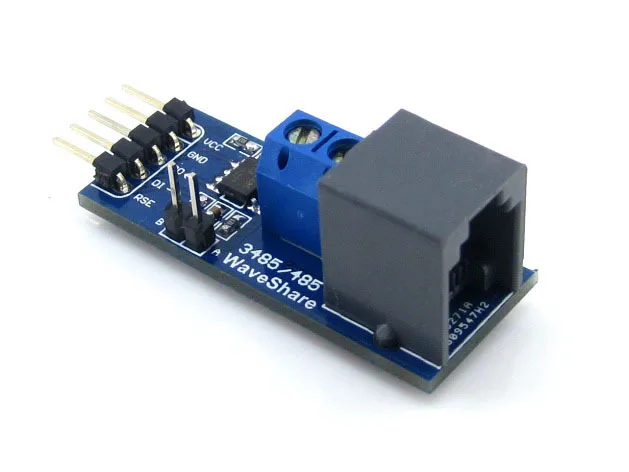

Wel even opletten of de 'pinning' overeenkomt
Wat betreft detectie, je kan het wiel opnieuw uitvinden maar er zijn al veel varianten en schema's beschikbaar. De meest populaire is de stroomdetectie. Deze vind ik zelf ook het makkelijkste omdat je alleen een stukje spoor hoeft te isoleren en klaar. Later ook nog relatief makkelijk te verplaatsen, geen aanpassingen aan het materieel nodig* en detectie over een lengte baan. Andere bekende varianten zijn met IR-reflectie, IR-detectie/lichtsluis, licht detectie/LDR's, reedcontacten of schakelrails. Daarvan vind ik IR-reflectie het mooist omdat deze erg ongevoelig voor licht kan zijn, er geen aanpassingen aan materieel nodig is en in tegenstelling tot een lichtsluis er geen zichtlijn over het spoor nodig is maar in de rails verwerkt kan worden.
