Witmoosdorf

[Eric v C]

Fraai hoor al die modelbouw van je nieuwe schuur.
Rutger heeft vaak goed ideeën dat blijkt maar weer.

[Bert55]

Weinig met Witmoos te maken, hooguit waar Witmoos2 hopelijk gebouwd gaat worden, de schuur is zo ongeveer klaar:

Aan de achterzijde alvast wat houtopslag en 30 zonnepanelen  zodat we er warmpjes bij zitten

[Bert55]

Hierbij het trieste  :? eind van Witmoosdorf


Op naar de 2 gescheiden versies bij Rutger ( groter dan de eerste ) en die bij mij, zal compacter worden

[Wim Vink]

Ziet er wel erg triest uit.......

[Bert55]

Het was een goed leerproject Wim, komt goed van pas later

[puntenglijder]

Veel plezier met de nieuwe opbouw Bert.

Kees.

[Jelmer]

Dat zijn mooie stabiele onderstellen. Daar gaat vast iets moois op gebouwd worden.

Groeten,
Jelmer

[Bert55]

Bedankt Kees, Jelmer.
Heb er al zin in om op een andere plek weer op te bouwen, moet nog wel geduld hebben.

[Eric v C]

Het was een goed leerproject Wim, komt goed van pas later

Bert,

Kan en wil je wellicht een paar lessen delen zodat wij die fout niet meer gaan maken?

Eric

[Bert55]

Gut Eric,
Graag maar compleet ben ik vast niet. Een poging:

Een typisch frame heeft een 40/40cm maat. Dit is voor de meesten onder ons te klein voor een mangat, wij hebben op enkele plekken er achteraf een plank eruit gezaagd, het is handiger hier vooraf over na te denken.

Wissels die op het laagste niveau komen, dus bovenop het frame, pas de positie van de wissels of het frame aan zodat ze van onderen goed toegankelijk zijn, zeker indien er servo’s onder moeten.

Denk van te voren na, teken het bij voorkeur in 3D, hoe de hele opbouw moet worden, voorkomt hier een latje korter, daar een latje erbij.

Bekabeling, indien het in het frame terecht moet komen, maak eerst de gaten, daarna de opbouw.
Technisch gezien zijn gaten in het midden van de planken het beste, verzwakt de constructie het minste, niet het fraaiste geef ik toe.

Voor de bekabeling is het handig meteen na de opbouw van het frame overal bindruggen* vast te schroeven. Van bovenaf is het een stuk makkelijker dan later van onderaf.
* wij hebben de sterke voorkeur voor bindruggen, het is goedkoop en makkelijk om er een kabel bij in te krijgen. Staat ook nog eens netjes. Maar er zijn uiteraard meer mogelijkheden tot en met spaghetti
Dat was het even.

[Eric v C]

Dank Bert voor je openhartigheid.
Ik ga deze lessen benutten.
Ik oriënteer me nu op klimspiralen  om meer hoogte verschil te kunnen realiseren,
en makkelijker bij het schaduwstation te kunnen komen.

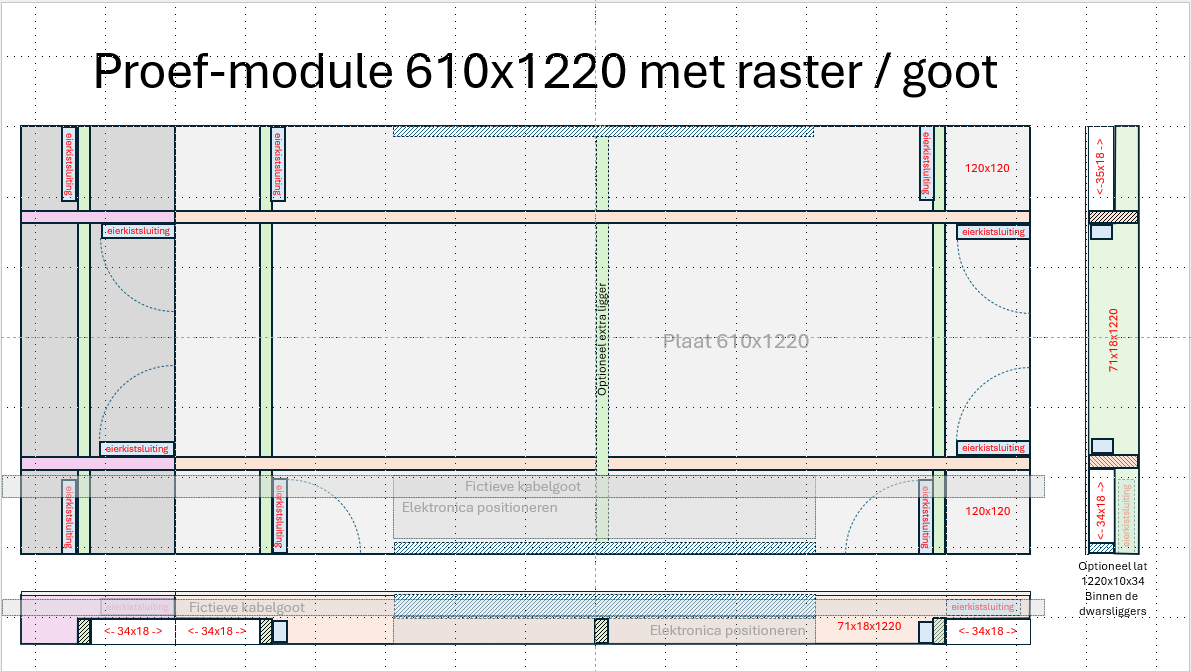

Ik probeer in modules van 610 x 1220 mm te ontwerpen en te denken
en bedacht me recent dat het eigenlijk niet nodig is om het draagende raamwerk ook die maten te geven
Als elke module maar verbindings "stootblokken" heeft waarmee de stotende verbindingen met de andere modules gemaakt kan worden.

Zo ontstaat meer ruimte voor elektronica onder de module en ontstaan van nature "kabelgoten"

Moet het nog eens verder doordenken voordat ik een proefmodule ga maken.
Ook maar eens 3D tekenen.

[iEn hopelijk wellicht stimuleert het anderen tot het doen van suggesties resp. delen van hun ervaringen.[/i]




Prettige Feestdagen Eric
