Auteur Topic: Baan in Los Angeles  (gelezen 227873 keer)

AndrevdG

  • Offline Offline
  • Berichten: 1544
    • Baan in Los Angeles
Re: Baan in Los Angeles
« Reactie #1335 Gepost op: 11 juli 2020, 01:21:43 »
@Wim, sterker nog, het eerste resultaat is zojuist 'af'.

Bijna perfect. Moet er alleen voor zorgen dat ik met het tekenen rekening houd dat er een soort van basis is, nu zit de onderste afronding in de eerste laag die je weg moet halen. Dus een volgende keer gaat dat zeker beter nu we het weten.

De eerste 5 lagen zijn onderweg:

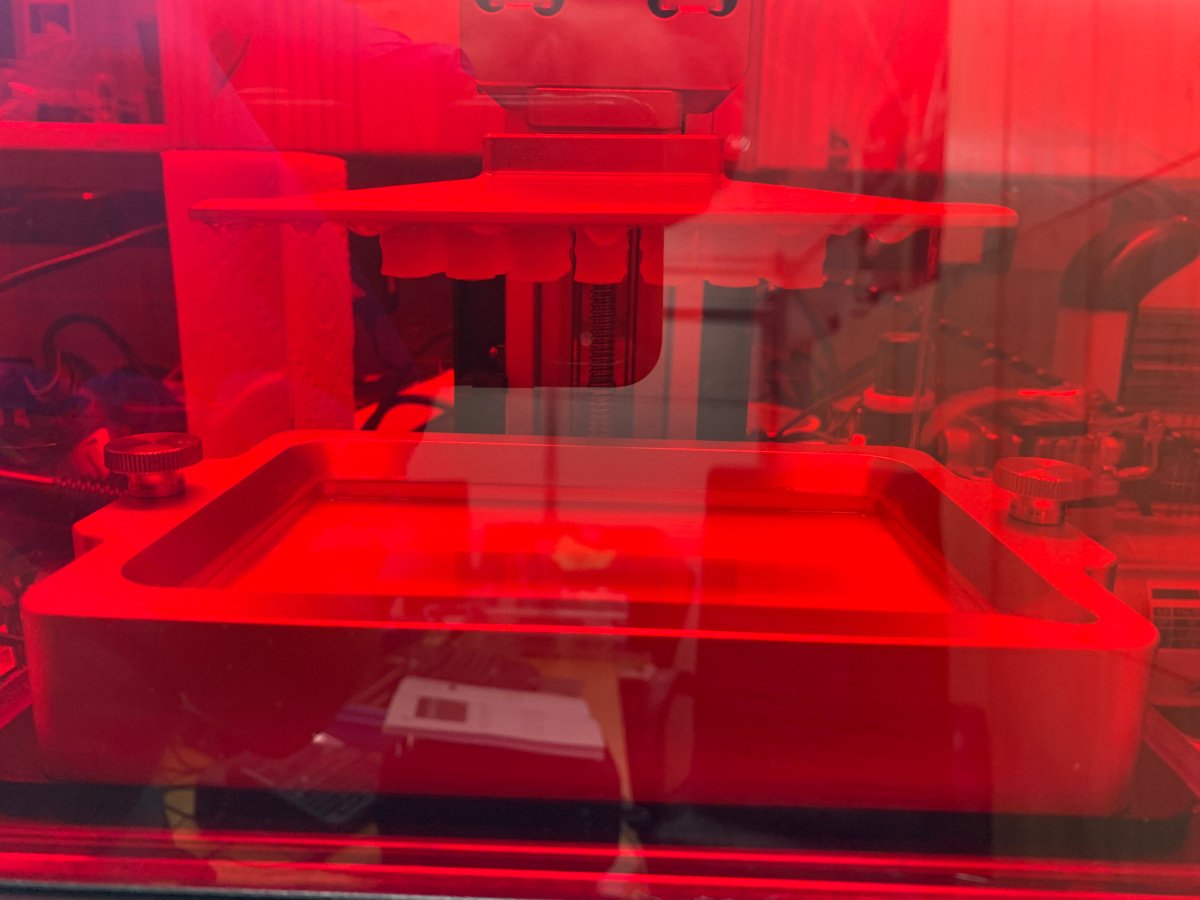

De arm komt omhoog:



De vaten hangen in de lucht:



Maar goed dat koken ook 1 van m'n hobbies is, handig zo'n alu-bak, want het is wel een troep die resin:



Alles los geknipt:



En even met UV licht uitharden, dat is handig hier, we hebben een zon, dus geen UV doosje nodig:



De komende dagen maar eens een kleurtje gaan geven, en nog een batch maken die wat afstand heeft zodat de onderste rand beter uitkomt.

Thai-Bundesbahn

  • Offline Offline
  • Berichten: 3904
  • Bij problemen drink je gewoon een kop oploskoffie
Re: Baan in Los Angeles
« Reactie #1336 Gepost op: 11 juli 2020, 06:50:53 »
Mooi apparaat André. Ik hoop dat hier ook nog eens zo’n ding komt. Ik zou hem voor alle leuke detail dingetjes gaan inzetten.

AndrevdG

  • Offline Offline
  • Berichten: 1544
    • Baan in Los Angeles
Re: Baan in Los Angeles
« Reactie #1337 Gepost op: 19 juli 2020, 04:21:17 »
Afgelopen week maar eens de watertoren afgemaakt.

1. Alles in een gebroken witte kleur gebracht
2. Met kleurpotloden de stenen een kleurtje geven
3. Details geschilderd

Het blijft bijzonder dat resin. Niet alles is even netjes en recht, en er zaten aardig wat belletjes aan de oppervlakte. Maar goed, een beetje verder wegstoppen op de baan en je ziet er niets van.


AndrevdG

  • Offline Offline
  • Berichten: 1544
    • Baan in Los Angeles
Re: Baan in Los Angeles
« Reactie #1338 Gepost op: 19 juli 2020, 04:45:08 »
@Ed, inderdaad, je kunt er leuke dingen mee printen voor op de baan, om deze verder aan te kleden. Heb er al aardig wat liggen, maar ze moeten nog even bewerkt worden voordat ik ze hier wil tonen.

Maar het is ook handig om andere zaken te printen.
Eén daarvan is zojuist gereed.

Eerst maar eens getekend in Onshape:



Vervolgens geprint. Waarbij even de opmerking dat het gat 5.5 mm zou moeten zijn, maar na het printen meet het 5.4. Dus het is nog wel een dingetje om met dat soort zaken rekening te gaan houden.



Vervolgens past dit precies op de steppenmotor van de Arduino.



En kunnen we de kraan plaatsen en laten draaien.



Waar hadden we dat eerder gezien  ;D

Van de week maar eens inbouwen.

Thai-Bundesbahn

  • Offline Offline
  • Berichten: 3904
  • Bij problemen drink je gewoon een kop oploskoffie
Re: Baan in Los Angeles
« Reactie #1339 Gepost op: 19 juli 2020, 04:54:09 »
Dat ziet er goed uit Andre. Bij mij is de koppeling tussen kraan en stappenmotor gemaakt van een injectienaald-huls  ;D.
Is ook wel gelukt maar dit lijkt me stukken beter.
Is een resin-printer beter geschikt om hele kleine dingetjes mee te maken? Bijvoorbeeld een wissel-lantaarn?

AndrevdG

  • Offline Offline
  • Berichten: 1544
    • Baan in Los Angeles
Re: Baan in Los Angeles
« Reactie #1340 Gepost op: 19 juli 2020, 07:47:21 »
@Ed, 1 van de redenen dat ik een resin printer heb genomen is inderdaad de details die daarmee mogelijk zijn.

Hier een voorbeeld van wat ik tot nu toe oa geprint heb. Het LEDje ligt erbij als maat referentie.
1. De olievaten heb ik zelf getekend, links onder. Deze moeten nog bewerkt worden door wat te schuren aan de onderkant waar de ondersteuning zit voor het printen.

De rest geleend van het internet, omdat ik gewoon eens even wat voorbeeld materiaal wilde hebben.
2. Rechts onder: sinasappelkisten, dit zijn leuke dingen om te printen, moet nog wat stoeien met het beter neerzetten van de ondersteuning.
3. Links achter: stations piano.
4: Rechts achter: fiets. Van de 8 fietsen die ik met verschillende resins heb geprint zijn er 2 bruikbaar.

Er zit ook een groot verschil in de verschillende resins, hoe je ondersteuning opbouwt etc. etc.

Als je een voorbeeld hebt van wissel lantaarns die je in gedachten hebt, kan ik wel eens kijken hoe dat uit de printer komt.



Zoals gezegd, ze hebben nog wat bewerkingen nodig en wat schilderen. Daar ben ik nog niet aantoe gekomen.

Wim Vink

  • Offline Offline
  • Berichten: 13181
  • Eens komt het goed.
    • MIL MOD
Re: Baan in Los Angeles
« Reactie #1341 Gepost op: 19 juli 2020, 07:58:51 »
Hoi André,

Ik wist niet dat je met een resin printer meer details krijgt. En de fiets is helemaal een toppertje  (y)
Met vriendelijke groet,
Wim

bosje77

  • Offline Offline
  • Berichten: 2552
Re: Baan in Los Angeles
« Reactie #1342 Gepost op: 19 juli 2020, 11:20:38 »
Gaaf hoor 👍🏻
HO Reichsbahn,Bayern en alles wat mooi is😉

Eric B

  • Offline Offline
  • Berichten: 4519
  • NS tijdperk III b/c
    • Obdam is h0
Re: Baan in Los Angeles
« Reactie #1343 Gepost op: 19 juli 2020, 16:36:25 »
Mocht je nog meer van die resin kitjes hebben André, die gaatje zijn prima te dichten met backing soda en dunne secondenlijm.
Beetje poeder in het gaatje, druppeltje CA erop met een speld en 'poef' gaatje is dicht.
Fotodijk(je)
Obdam
Als alles meeloopt hebben we morgen een optocht.

AndrevdG

  • Offline Offline
  • Berichten: 1544
    • Baan in Los Angeles
Re: Baan in Los Angeles
« Reactie #1344 Gepost op: 19 juli 2020, 17:58:55 »
Robin, Wim, bedankt voor de complimenten. En ja, dat gaat best goed met de details met zo'n resin printer. Beetje glad schuren en schilderen maar (althans, dat moet zich vandaag bewijzen)

Eric, ik denk dat dat ding wel 100+ gaatjes had, op zo'n klusje zit ik niet te wachten.  ;D
« Laatst bewerkt op: 20 juli 2020, 02:12:16 door AndrevdG »

Paalsteek

  • Offline Offline
  • Berichten: 76
  • Jan Kaas op Safari
Re: Baan in Los Angeles
« Reactie #1345 Gepost op: 19 juli 2020, 18:03:28 »
Dit ondertekend zo mijn fascinatie voor 3d printers :)

Ik heb zelf alleen een FDM printer. Maar en resin printer staat hoog op het verlanglijstje vanwege de details inderdaad. Denk zelf aan een Anycubic Photon.

AndrevdG

  • Offline Offline
  • Berichten: 1544
    • Baan in Los Angeles
Re: Baan in Los Angeles
« Reactie #1346 Gepost op: 20 juli 2020, 02:20:16 »
@Jan Kaas, ja, FDM, jaren naar gekeken, maar iedere keer dacht ik van: daar wordt André niet vrolijk van, van die resolutie.

Een jaar of wat geleden zag ik de ontwikkeling van deze DLP printers en dacht ik van: ik wacht nog wel even. Het mooie is ook dat de prijs nu onder de $500 zit, en dat is ook mooi meegenomen. Ik hoor sommige wel 'klagen' over de prijs van de resin, maar als je ziet hoeveel je gebruikt lijkt me dat ook wel weer meevallen.

De Anycubic Photon ken ik niet. Ik heb hem wel gezien, maar omdat hij twee 'starre' zijkanten heeft viel hij voor mij af. Bij die van mij kun je lekker makkelijk bij het resin bad, en dat heeft wel wat (alhoewel de kap maar net langs de schroeven van het resin bad langs gaat).

De Elegoo Mars stond ook op m'n short list.

De volgende video heeft de doorslag gegeven, viel alleen tegen dat niet alles van de video ook daadwerkelijk bij de levering zat: https://www.youtube.com/watch?v=WquECeKDdQ0

@Ed, ik weet niet of dat deze in Bangkok te verkrijgen is, maar ik denk dat deze of de Elegoo Mars wel iets is dat jou ook bevalt.

AndrevdG

  • Offline Offline
  • Berichten: 1544
    • Baan in Los Angeles
Re: Baan in Los Angeles
« Reactie #1347 Gepost op: 21 juli 2020, 04:00:13 »
Nu was ik een paar weken geleden bezich om eens te kijken of ik een Loksound 5 kan gebruiken om wat 'klokken' te laten horen in de klokken toren. Daarnaast een servo om de klok aan te sturen.

Zo'n Servo controller van Faller kost 50 Euro, en een Loksound ook al gauw in de buurt van de 100 Euro.

Eens aan het rondkijken geweest in de Arduino wereld en zowaar, er is nog veel meer te krijgen.

Dus maar eens een MKR Zero aangeschaft met geluidmodule, 30 Euro. En daarmee zou ik dus geluid en een servo mee moeten kunnen aanturen.
Als we daar dan ook nog eens een DCC accessorie decoder op kunnen installeren, en aansluiten op de baan, moeten we met iTrain dit alles ook nog eens kunnen aansturen.


Daarnaast is ook de Arduino Nano erg leuk geprijsd, zo'n 5 dollar per stuk, die kunnen we dus mooi gaan gebruiken om wat beweging in zaken te krijgen, zoals de kraan. Maar wellicht kan dit ook een hele compacte en goedkope accessorie decoder worden.

De onderdelen zijn binnen, leuk werkje voor de komende dagen/weken om eens mee aan de slag te gaan:


bosje77

  • Offline Offline
  • Berichten: 2552
Re: Baan in Los Angeles
« Reactie #1348 Gepost op: 21 juli 2020, 10:05:16 »
Ik heb respect voor dat je met dit spul aan het proberen gaat want bij mij zou het allang door de kamer gevlogen zijn😂😂
Met computers heb ik al helemaal niks en ben er ook echt niet handig mee🙈 ik krijg m’n ecos zelfs niet geüpdatet om een of andere reden.
Nee laat mij maar lekker analoog prutsen tot zekere zin dan en blijf ik lekker kijken hoe jullie je uren aan de pc verslijten 🤣🤣

Gr robin
HO Reichsbahn,Bayern en alles wat mooi is😉

AndrevdG

  • Offline Offline
  • Berichten: 1544
    • Baan in Los Angeles
Re: Baan in Los Angeles
« Reactie #1349 Gepost op: 21 juli 2020, 22:11:20 »
@Robin, het interessante van de Arduino is dus dat je geen uren hoeft te slijten.

Ik zag hier op het forum iemand ermee bezig, en ik dacht van hmm.....
Heb m'n zoon een jaar of wat geleden voor de Kerst nog eens zo'n ding kado gedaan omdat ze ermee op school bezig waren. Hij was dus heel blij dat ik erom vroeg: hij kon nu de ongeopende doos overhandigen met de woorden: Ik heb een mooi vroeg kerst kado voor je, met een grote grijns op z'n gezicht. Hij was blij dat hij er vanaf is (Game generatie)

Doos opengemaakt, IDE geinstalleerd, en hem eens gevraagd wat hij ermee kon. Toen ik terug kwam uit de keuken met een drankje (GT) had hij al een LED aan het werk die knippert.

Totaal heb ik er tot nu toe nog geen uur aan besteed. Gewoon eenvoudig nabouwen wat er in de manual staat, code copieren en lopen die hap. Dit is echt eenvoudig en gaaf.
