Project draadloze besturing voor grote modulebaan o.b.v Roco z21 en Arduino Mega

[St00mboy]

Jammer dat de z21-emulator maar één gebruiker aan blijkt te kunnen, maar ik heb er nu een ander idee voor en geef het dus nog niet op.

Ik wil vóór de volgende rijdag van 12 november namelijk een experiment uitvoeren met de deze week ontdekte Wireless Arduino Muis (WAM  ), de ex-z21 emulator.
Ik zie er op dit moment nl. nog wel brood in om tot een goedkope WAM-oplossing te komen voor de individuele gebruiker.
De investering zou uitkomen op ruim €15,00 p.p., dat is niet slecht, mits het uiteraard goed functioneert.
Maar hoewel het tot nu toe met één gebruiker nog steeds flawless was, weten we ook nu nog niet of de WAM zich gedurende een aantal uren op een rijdag in een grotere configuratie staande houdt.
Als het begin juli bestelde ethernet shield er aanstonds eindelijk is heb ik de beschikking over 2 WAMmen en voor nog €10,00 extra heb ik er straks zelfs drie. Daarmee kan ik iets testen.

In ons BMB-netwerk met de Multimuizen kun je straks m.i. gerust even je eigen muis vervangen door een WAM met een eigen IP-adres. Dat lijkt me geen probleem en dan kun je MISSCHIEN (nee, ik weet het nog niet 100% zeker) de hele dag toch weer lekker draadloos rijden.
Voor twee of drie WAMmen zijn er nu nog voldoende routerpoorten beschikbaar, dus daarmee kunnen we binnen de huidige configuratie nog een test uitvoeren, zonder de rest van het netwerk te verstoren.
Bij drie WAMmen zou je ook eens kunnen kijken wat er gebeurt als je die op een netwerkswitch zet. Als dat overeind blijft, dan opent dat misschien zelfs weer perspectieven.
Bij gebleken geschiktheid zou dit een voorlopige oplossing kunnen zijn, totdat we ècht het licht zien.

Op de volgende rijdag gaan we inderdaad dus weer net als in het stenen tijdperk een muizennetwerk met een stuk of 10 multimuizen aanleggen, omdat we nu eens met zijn allen met 100% zekerheid ongestoord willen kunnen rijden. Daarnaast hebben we natuurlijk nog wel het normale draadloze netwerk via IP-adres ...111 (met max. 6 of 7 gebruikers) en evt. de Roco WLAN-muis.

We zullen het beleven......

Leen.

[St00mboy]

De levering van de WLAN-muis is op de site van Roco bijgesteld naar week 45.
En Roco kennende zou het mij niet verbazen dat het nog wat later zou worden.

Gr Piet

Dan komt hij straks misschien zelfs onder de kerstboom te liggen....
Dat is jammer, want daarmee is het onzeker of we hem op 12 november kunnen gebruiken.

Leen.

[Suchet]

@Leen en Werner,

Dank voor al het werk dat jullie weer verricht hebben. Ik volg het op afstand, kan sommige zaken niet helemaal volgen maar dat ligt aan mijn beperkte kennis van de materie. Kijk nu al weer uit naar de rijdag

Rob

[St00mboy]

@Rob
Ik ga hier volgende week of de week erna - mits de tweede ethernet shield binnen is - een testopstelling bouwen.
Daarbij moeten we de ampèrage proberen te meten op de keerlussen en ik wil minstens twee WAMmen testen.
Bij het opzetten en het testen kan ik wel wat hulp gebruiken en bovendien zien 2 meer dan 1.
Dus als je zin hebt kom je me weer helpen.

O, iemand anders is trouwens ook welkom hoor.

Leen.

[St00mboy]

Never give up......

Zojuist heb ik nog even rondgekeken en ik zag de Arduino Due, die veel krachtiger schijnt te zijn dan de andere Arduino's.
Hij heeft een clock frequency van 84 MHz tegen de Mega 16 MHz. Verder weet ik het natuurlijk allemaal weer niet.
Maar voor rond €10,00 heb ik er een op internet gezien, dat zou het proberen waard kunnen zijn.

Heeft er iemand enig idee of de Arduino Mega 2560 die ik in dit project gebruikt heb, 1 op 1 vervangen zou kunnen worden door de Arduino Due?
Hij wordt gewoon via de PC-USB gevoed en met een 7,5V losse voeding die ik nu voor de Mega gebruik.
Dat zou moeten kunnen en voor een tientje zou ik het wel willen proberen, tenzij iemand "in the know" nu al zegt dat het niet kan.

Hij is verder met 5 kabels verbonden met het Waveshare RS485 board:
http://www.waveshare.com/product/rs485-board-5v.htm

Hiervan is zowel een 3,3 als een 5V versie.

pin 5V met VCC op de RS485.
pin GND met GND op de RS485.
pin 18 TX met DI op de RS 485.
pin 19 RX met RO op de RS485.
pin 3 met RSE op de RS 485.

Wat zou er mis kunnen gaan?

Leen.

[Tjalling]

Wat zou er mis kunnen gaan?

Leen.

Famous last words......

Goed bezig, volg je belevenissen met veel belangstelling. (Y)

Groet,
Tjalling



Verstuurd vanaf mijn Nexus 5X met Tapatalk

[St00mboy]

Tjalling als dit lukt dan staan we na het vallen weer op. Sja, want hij deed het mooi niet....
Maar er zijn nu weer twee opties:
1) De WAM voor 1 gebruiker.
2) Een WAM voor 3 of 4 gebruikers, indien de Arduino DUE toepasbaar is.

Zo is het gewoon, en als niemand het lijkt te weten dan ga ik het voor een tientje gewoon doen. Hooguit lukt het me dan weer niet. Nou, jammer dan.
Wat je in je kop hebt.......

Leen.

[HansQ]

....we zijn bij RCU ook bezig hiermee, maar dan in combinatie de centrale van Robert Evers... we laten het hier wel weten als we wat bijzonders te melden hebben...

succes & greetz, Hans

[Robert E]

Heeft er iemand enig idee of de Arduino Mega 2560 die ik in dit project gebruikt heb, 1 op 1 vervangen zou kunnen worden door de Arduino Due?

Ligt eraan of je 5V componenten gebruikt, dan kon het wel lastiger worden

Klein beetje scrollen in onderstaande link

https://www.arduino.cc/en/Main/ArduinoBoardDue

Daar staat dat dit board alleen 3V3 is zowel voedingsspanning als IO pinnen....

Mvg

Robert

[HansQ]

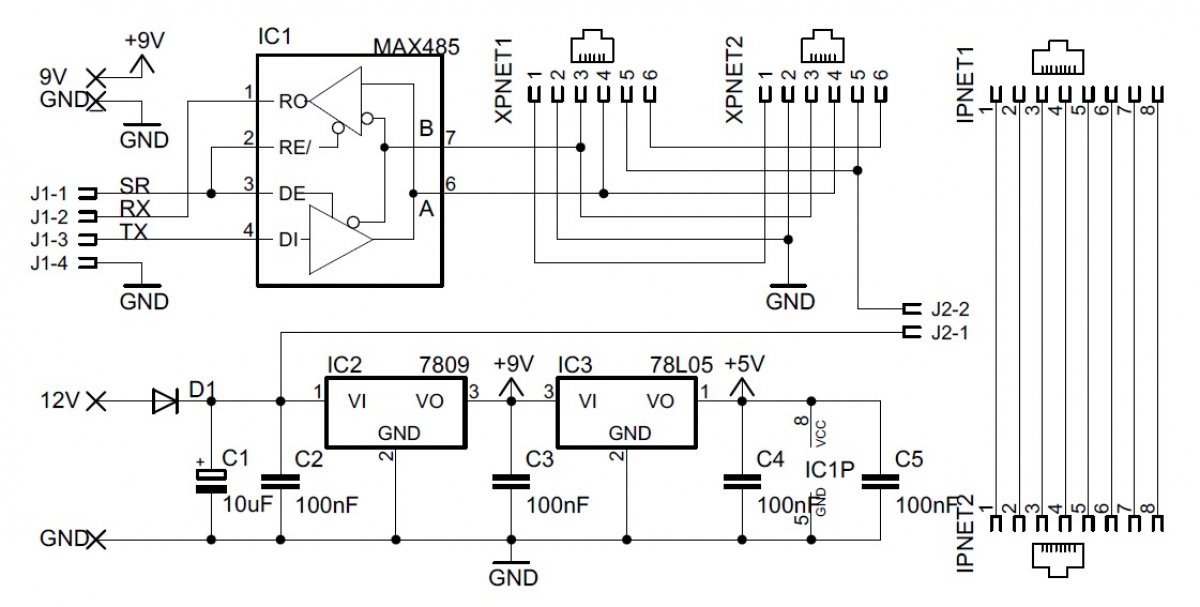

Wij zijn bezig met dit PCBeetje... dat zou je 5V probleem op kunnen lossen als je tussen de 485 uitgang en de Due ook nog een spanningsdeler zet.
Ik weet alleen niet zeker of die EtherNet shield geschikt is voor een Due, maar daar lijkt het wel op: http://forum.arduino.cc/index.php?topic=134560.0



Voor iemand het vraagt; die RJ45 connectors zijn voor het naar buiten voeren van de IPnet aansluiting netjes naast de XPnet connectors.

[St00mboy]

Bedankt voor het meedenken.

Hans, waarom is er een 5V probleem?
Ik gebruik alleen een ethernet shield w5100 en de Waveshare RS 485. Het ethernet shield zou je er inderdaad gewoon moeten kunnen opdrukken.
Op de DUE zit net als op de Mega een 3,3 en een 5V pin. Ik heb zowel de 3,3 als de 5V versie van de Waveshare RS485.
Op de Waveshare connector zet ik de XpressNet vanaf de slave uitgang van het Roco kastje 10764, of vanaf de X-bus van de z21.
Qua hardware lijkt het mij als leek dus compatibel, maar waar zit dan het 5V probleem?

Zou er met de software nog iets mis kunnen gaan of gaat hij gewoon 5 x zo snel?
Met de Mega hadden we bij twee gebruikers al vertraging.

Leen.

[HansQ]

De Due heeft 3.3V in- en uitgangen, dus de uitgang van de 485 moet je omzetten van 5V naar 3.3V logisch nivo, dat kan met een 2K/1K weerstand spanningsdeler, zie de Robert Evers interface.
De beide ingangen van de 485 kunnen met 3.3V signaal omgaan. Maar XPressNet is 5V, dus daar heb je een 5V voeding voor nodig, die kun je van de Due halen lijkt het maar ikzelf houd de voeding van de 485 liever apart zoals je ziet...

Ik weet niet of de processor snelheid de beperkende factor is. Peter M. (RCU collega) is dat soort zaken aan het uitzoeken, en de Arduno sketch aan het bekijken. Bijvoorbeeld de s88 code kan eruit volgens ons en misschien zitten er wel ander beperkingen in de software de het maximum aantal gebruikers (lees: gelijktijdige IP connecties) beinvloedt.

Hmmmm.... "XPressnet is 5V"... dat is natuurlijk niet waar, het is een current-based interface. Dus een 3.3V 485 interface zou moeten kunnen werken...

[St00mboy]

Ik zou mijn 3,3V Waveshare eens kunnen proberen op de opstelling met de Mega die ik nu heb.
Dan verbind ik de VCC-pin van de Waveshare met de 3,3V pin van de Mega.
Als het dan ook goed werkt dan werkt het misschien met de Due ook.

Maar is het dan zo dat het niet werkt als ik bij de 5V versie van de Waveshare de UCC pin gewoon met de 5V pin van de DUE verbind zoals bij de Mega?
Staat er op pin 18, 19 en 3 dan ook 3,3V (DUE) i.p.v. 5V (Mega)?
Dat zijn de enige pinnen die ik gebruik.
Waarom moet ik dan een weerstand zetten en waartussen zou dat moeten?

Leen.

[HansQ]

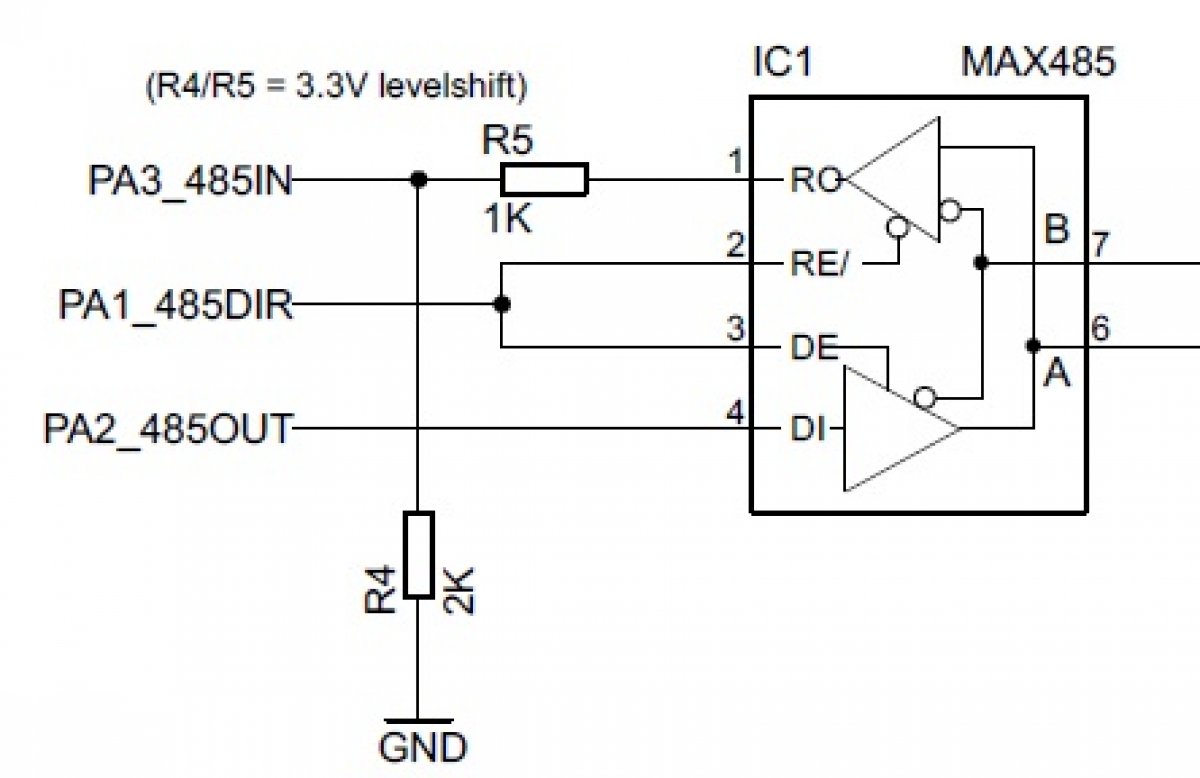

Zie outtake uit de interface schakeling van Robert Evers. Hij gebruikt een 3.3V based controller voor zin centrale, net als de Due.
De 485 ingangen hebben geen "levelshift" nodig en hij gebruikt R4/R5 als spanningsdeler voor de levelshift naar de controller toe.

[St00mboy]

Ja, ik snap dat je van de MAX485 chip uitgaat, maar nog steeds niet hoe ik dat hier moet toepassen.
Jullie bouwen vast zelf je systeem rond die chip, klopt dat?

De MAX485 zit ook op de 5V Waveshare versie, maar de 3,3V versie van de Waveshare heeft de SP3485 chip. Zou dat veiliger zijn bij gebruik van de DUE?

Dan heb ik toch nog - voor nu - één laatste vraag:
Zit er verschil tussen wat er bij de DUE en de MEGA op de volgende pinnen komt te staan:
Pin 3, 18, 19.

Tussen pin 3,3V, 5V en GND zit toch zeker geen verschil?
Dat zijn de enige pinnen die ik gebruik.

Leen.
