Topic: Fleischman draaischijf, motor weigert (gelezen 3375 keer)
J.Kuipers
Offline
Berichten: 182
Fleischman draaischijf, motor weigert
«
Gepost op:
11 May 2016, 19:16:55 »
Hallo
Heb draaischijf aangesloten op picommit digi
de besturing. Motor heeft op fleischman regelaar goed gewerkt. Nu weigert de motor. Heb de oude regeling weer aangesloten, maar tot mijn schrik doet de motor het niet meer. De aangeleverde spanning is oke
Groet
Johan K
«
Laatst bewerkt op: 11 May 2016, 21:37:08 door Bert van Gelder. Reden: Titel.
»
Gelogd
M@rk
Offline
Berichten: 355
Re: motor fleischman draaischijf weigert
«
Reactie #1 Gepost op:
11 May 2016, 19:18:28 »
Even de brug van de schijf afhalen en de sleepcontacten e.d. schoonmaken, dat helpt meestal wel bij plotseling weigeren
Gelogd
ivanzon
Offline
Berichten: 1595
Re: Fleischman draaischijf, motor weigert
«
Reactie #2 Gepost op:
11 May 2016, 21:50:57 »
Daar zit toch een standaard locomotief motor onder? Mocht bovenstaande niet helpen dan kan je altijd nog de collector schoonmaken
Gelogd
Servé
Team encyclopedie
Offline
Berichten: 1768
Niks kan tippen aan een E1700
Re: Fleischman draaischijf, motor weigert
«
Reactie #3 Gepost op:
11 May 2016, 22:02:28 »
Het openmaken van die schijf is geen kunst, maar daarna... Die motor er weer in krijgen en het mechaniek weer op z'n plaats krijgen, dat is pas een vervelend werk...
Gelogd
Vriendelijke groet, Servé.
zuylen
Offline
Berichten: 4517
Re: Fleischman draaischijf, motor weigert
«
Reactie #4 Gepost op:
12 May 2016, 11:58:37 »
Je moet de draaischijf motorunit uitlijnen met het nokkenwiel die de schijf aandrijft.
Gelogd
zuylen is helaas in januari 2025 overleden
Timmo
Offline
Berichten: 537
Re: Fleischman draaischijf, motor weigert
«
Reactie #5 Gepost op:
12 May 2016, 12:32:51 »
Er zit ook een hendeltjes onder de draaischijf om hem met de hand te bedienen. Werkt die wel?
Gelogd
Ik heb mijn leven op de Rails!
https://m.facebook.com/Station-Ausgheist-H0-Modelspoor-104292956620707/
J.Kuipers
Offline
Berichten: 182
Re: Fleischman draaischijf, motor weigert
«
Reactie #6 Gepost op:
12 May 2016, 13:59:37 »
Heb de sleepcontacten gecontroleerd, zag er prima uit, toch schoon gemaakt, het mocht niet baten. Vanmorgen heb ik de Fleischmann draaischijfregelaar los gemaakt van de aansluitingen, heb daarna de bedrading aangesloten op een losse trafo en wilde hiermee controleren of deze regelaar goed werkte, dus motor links en rechtsom laten draaien. Hiervoor gebruikte ik de zwart/witte draden voor aansluiting op de trafo wisselspanning, door uitproberen op de 3 afgaande draden ( geel-grijs en rood) trachtte ik te zien of de schakelaar de betreffende draad voor links of rechts draaien van spanning voorzag.
Mat 18V wissel op trafo ( op trafo stond 14V) Als ik de pennen v.d. multimeter op de betreffende draden zette, gaf de multimeter 17V bij wisselstroom, maakte niet uit op welke klem, ook in de middenstand bleef ik spanning houden, bij gelijkstroom gebeurde hetzelfde, alleen waren de voltages dan 6,6 V.
Ik weet niet welke spanning gebruikt wordt voor de motor aansturing, aangezien hij gevoed wordt door wisselstroom, heb ik aangenomen, dat dit ook geld voor de motor ( 3 draden) aansluiting.
Vlgs mij klopt dit niet, aangezien ik geen gegevens heb t.b.v. de motor in de draaibrug wilde ik vragen of iemand op dit forum mij met dit gebeuren kan helpen, ook weet ik niet hoe ik de motor doormeet, stel, dat er iets is misgegaan met de spanning?
Vriendelijke groet:
Johan K.
Gelogd
Ben
Offline
Berichten: 6687
Re: Fleischman draaischijf, motor weigert
«
Reactie #7 Gepost op:
12 May 2016, 14:13:23 »

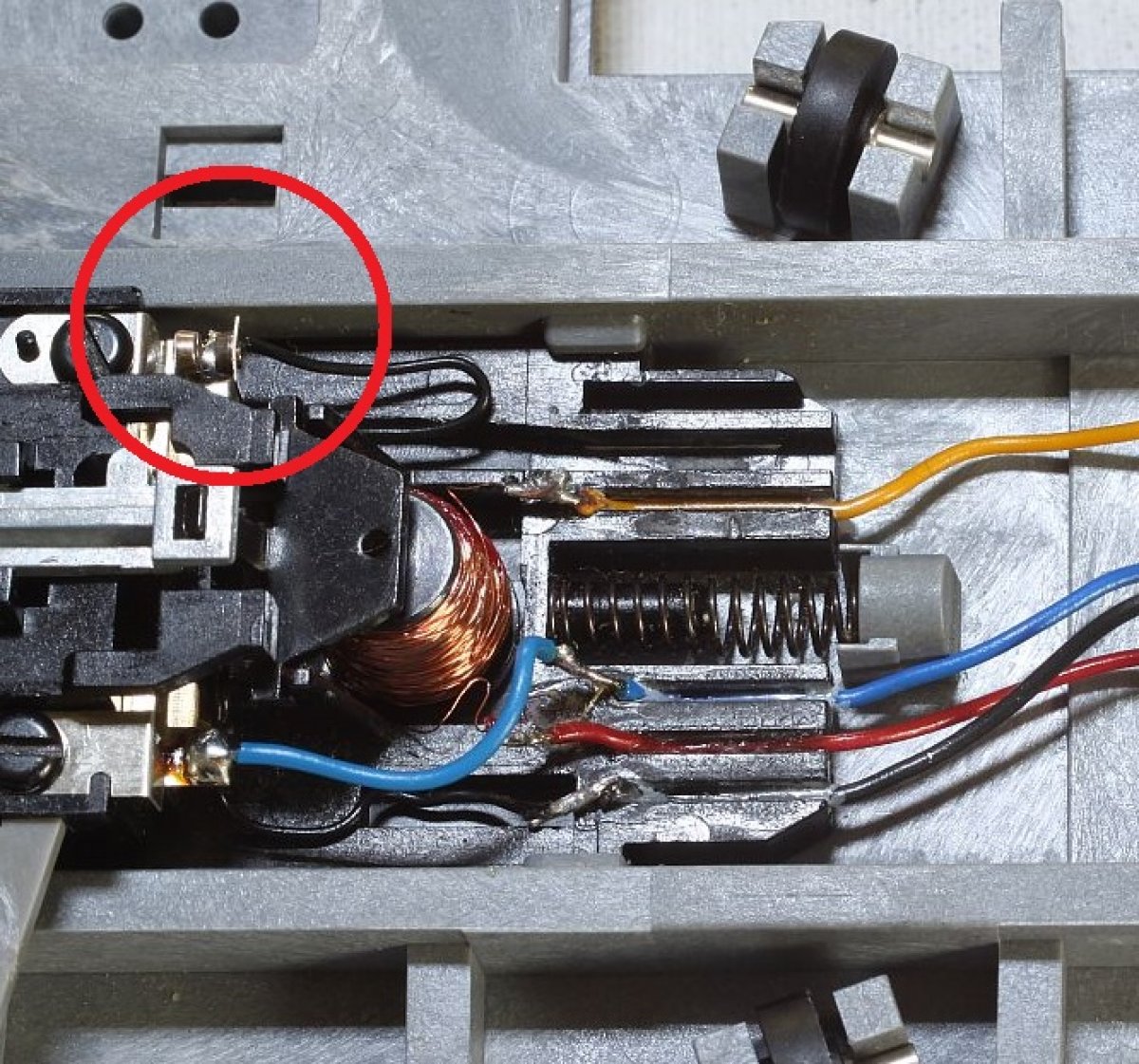

Check even het contact in de rode cirkel, als dat slecht is draait de motor niet.
Gr, Ben.
Gelogd
marctrein
Offline
Berichten: 181
Re: Fleischman draaischijf, motor weigert
«
Reactie #8 Gepost op:
12 May 2016, 14:48:23 »
Zou zomaar kunnen Johan, de draaischijfmotor werkt (bij mij in ieder geval ) op gelijkstroom niet op wisselstroom...
Zwart en geel is voor de bediening van de grendel, zwart en blauw is voor de motor.
De rode draad op de foto van Ben hiervoor) is niet standaard en zal er bij jou waarschjnlijk niet opzitten.
Om te testen kan je eerst zwart en geel op gelijkstroom zetten (ong 12V) dan zal de grendel bewegen.
Om de motor te testen moet je de grendelbediening aangesloten houden.
Suc6 , Marc
Gelogd
J.Kuipers
Offline
Berichten: 182
Re: Fleischman draaischijf, motor weigert
«
Reactie #9 Gepost op:
12 May 2016, 15:01:41 »
Ben,
Heb de brug verwijderd en het opgegeven contact gemeten, dit is vlgs mij oke, mijn multimeter piept.Als ik nu op de printplaat de gele-blauwe en zwarte draden doormeet is het contact oke, als ik een pen op de blauwe vlak bij de spoel zet en ik zet de andere pen op het contact in het rode vlak heb ik contact.
Als ik nu het uiteinde van de gele draad pak en ik zet de andere punt op die flinterdunne draad die naar de spoel gaat krijg ik geen contact, ook al meet ik ongeveer op 2/3 mm van de aansluiting geel/spoel. Hetzelfde geld voor de blauwe.
Kan je ook aangeven hoe ik de spoel zelf kan doormeten, of moet ik die flinterdunne draadjes dan los solderen?
Vriendelijke groet:
Johan
Gelogd
J.Kuipers
Offline
Berichten: 182
Re: Fleischman draaischijf, motor weigert
«
Reactie #10 Gepost op:
12 May 2016, 15:15:15 »
Nog even een reactie op allebei,
Mijn motoraansluiting is inderdaad anders, ik heb alleen te maken met een gele-blauwe en zwarte draad, verstopt vlak onder het bedoelde contact ontwaar ik mogelijk een weerstaandje ik zie iets geels met blauw, de rest is onzichtbaar.
Marc, bedoel jij spanning zetten op geel-blauw of zwart op de printplaat van de brug? Kan dat gewoon "uit de losse Hand"? Ik wil liever niets vernielen.
Johan
Gelogd
J.Kuipers
Offline
Berichten: 182
Re: Fleischman draaischijf, motor weigert
«
Reactie #11 Gepost op:
12 May 2016, 16:26:21 »
Ben en Marc,
Hierbij een foto van het motordeel.
Zuylen en Timmo,
Zowel op de fleischmann regelaar als de digitale regelaar heeft het gewerkt. Ook de hendel werkt perfect.
Johan
Sorry, mijn foto is schijnbaar te groot, hij is ongeveer evengroot als die van Ben.
Gelogd
Ben
Offline
Berichten: 6687
Re: Fleischman draaischijf, motor weigert
«
Reactie #12 Gepost op:
12 May 2016, 16:30:00 »
Als je een gelijkspanning op het motortje zet kun je deze testen, de zwarte draad van het contact en de blauwe. Mag ook een batterij zijn van 9V.
«
Laatst bewerkt op: 12 May 2016, 16:51:09 door Ben
»
Gelogd
J.Kuipers
Offline
Berichten: 182
Re: Fleischman draaischijf, motor weigert
«
Reactie #13 Gepost op:
12 May 2016, 16:34:57 »
Om misverstand te voorkomen, sluit ik alleen zwart en blauw aan of mogelijk geel, ik heb 3 draden aan de printplaat die naar de motor lopen.
Heb niets voor een lager voltage, is even proberen te doen?
Johan
Gelogd
Ben
Offline
Berichten: 6687
Re: Fleischman draaischijf, motor weigert
«
Reactie #14 Gepost op:
12 May 2016, 16:52:36 »
De gele draad gaat naar de spoel, die hoef je niet aan te sluiten om de motor te testen. Dus blauw en de zwarte van het contact. Als het contact sluit moet de motor werken.
Gelogd
