DCC aansturing print voor Seinen en Servo

[roeland]

Ik heb recentelijk enige tijd besteed aan het maken van een Servo en Sein controller met een microprocessor (Nano).

Deze heeft de volgende kenmerken:

• DCC gestuurd
• Aansluiten tot 8 servo's (2 posities)
• Aansluiten tot 8 NS daglichtseinen met Cijferbak
• Seinen dimmen bij in en uitschakelen
• Led voorweerstanden op de print (aan de common)
• Groen naar Rood via Geel
• Common Anode of Cathode via jumper op de print selecteerbaar
• Configuratie via USB (Serieel)
• Externe 5V voeding (of met Regulator andere voltages)
• Totaal 40 outputs (8 servo, 32 led)

Ik wil graag de mensen hier in staat stellen van deze hobby uurtjes gebruik te laten maken.

Ik ben opzoek naar personen die geintresseerd zijn in het testen van de tweede versie van deze print.
Kunnen solderen en wat basis electronica en PC kennis is wel essentieel.

Ik heb een filmpje van het eerste prototype:

http://kluit.net/FotoBeNeLux/ServoSignal.wmv

Momenteel heeft elk daglichtsein 4 led en 2 common aansluitingen.
Andere seinwezens kunnen eventueel in overleg worden toegevoegd.

Mocht je interesse hebben om mee te testen. Een printplaat met de ICs gaat tegen kostprijst (20 euro) verzonden worden.

Dit omvat:
Printplaat
ARDUINO   Nano + Firmware
4x 74HC595N
1x 6N137
1x USB naar TTL

De weerstanden, jumperstips e.d. zitten er dus niet bij.
Interesse? Laat even weten.

[Pjotr500]

Roeland,

Leuk project.  Ik doe graag mee.
Ik ben al een tijdje op zoek naar zoiets voor een digitaal testbaantje.

En om dit zelf vanaf scratch op te zetten gaat mij wat teveel tijd kosten.
Lijkt me leuk om zo aan te haken.


Groeten,
Pieter

[Fritsprt]

Roeland,

Mooi gemaakt!
Weet je zeker dat het een Arduino Nano is? Ik meen dat de Nano een usb aansluiting heeft en die zie ik niet. Op het filmpje lijkt het een Arduino Pro Mini.

gr. Frits

[roeland]

Weet je zeker dat het een Arduino Nano is? Ik meen dat de Nano een usb aansluiting heeft en die zie ik niet. Op het filmpje lijkt het een Arduino Pro Mini.

Ik koop deze het zijnde Arduino Nano, maar inderdaad lijkt deze meer op de Arduino Pro Mini

[Ritssluiting]

Hoi,

Hoeveel CV's kun je instellen, ik zie dat je het bedient via de Intellibox-I.
Of programmeer je deze via de PC middels USB.
Als dat het geval is, kun je dan ook nog wijzigingen doorvoeren via de Intellibox-I?
Is dit volledig DCC compatible?
Als dat het geval is wil ik ook wel meedoen.
Ik werk met de ESU Ecos-II.

Groetjes,
                Geert

[Zaandam-Zuid]

Hoi Roeland,

Een van de eigenschappen die je noemt, is dat de seinbeelden van groen naar rood terugvallen over geel. Dat is echter lang niet altijd het geval. In het grote voorbeeld doen automatische seinen op de vrije baan dit in de regel wel, bediende seinen niet. Dat heeft te maken met de opbouw van de relaisschakelingen. Bij vrijebaanbeveiliging valt het relais dat gele en de rode lamp stuurt (HR), vertraagd af zodra het blok bezet wordt. Het relais van de groene lamp (DR) valt wel vrijwel direct af. Daardoor is tussen groen en rood kortstondig een gele flits te zien. Bij emplacementsbeveiliging met relais, vallen beide relais direct af en is dus geen gele flits te zien. Bij elektronische beveiliging komt het fenomeen ook niet voor.

Groeten,
Peter

[roeland]

Hoeveel CV's kun je instellen, ik zie dat je het bedient via de Intellibox-I.
Of programmeer je deze via de PC middels USB.
Als dat het geval is, kun je dan ook nog wijzigingen doorvoeren via de Intellibox-I?

De configuratie is via PC niet via Intellibox. Uitsluitend het start DCC adres is in te stellen met een knop op de print.

Is dit volledig DCC compatible?

Dat is wel de bedoeling. Momenteel heb ik alleen wat problemen met adressering boven de 1024. Daar moet ik nog naar kijken.

[Fritsprt]

Hallo Roeland, Alleen een printplaat en de Arduinosketch, kan dat ook en wat kost dat?

gr. Frits

[Ritssluiting]

Hoi Roeland,

Uitdagende klus moet ik zeggen  .

Ik heb nog wat vraagjes:
- wat is jouw plan t.a.v. de testers (wat moeten ze testen)
- wat voor mogelijkheden hebben de testers t.a.v. instelmogelijkheden firmware?
- als dat kan, hoe kom je dan in de firmware, je kunt immers niets instellen via een console?

Wat voor software heb ik dus extra nodig om erbij te kunnen?
(ik kom niet vanuit de programmeer of die IT-wereld vandaar mijn vragen, wel wat ervaring mee).
Welke specifieke electronica-onderdelen heb ik verder nog nodig (detaillijst a.u.b.).
Of moet dit via een PB geregeld worden?

Groetjes,
                   Geert

[roeland]

Hallo Roeland, Alleen een printplaat en de Arduinosketch, kan dat ook en wat kost dat?

gr. Frits

Hoi Frits,

De printplaat los kost 12 euro.
De huidige firmware is hier te downloaden: http://www.kluit.net/FotoBeNeLux/ServoSignal03.ATMeaga328-nano.zip

Flashen van de Nano - Op COM3 met file in C:\flash\ServoSignal.ATMeaga328-nano.hex

Code: [Selecteer]

"C:\Program Files (x86)\Arduino\hardware\tools\avr/bin/avrdude" -C"C:\Program Files (x86)\Arduino\hardware\tools\avr/etc/avrdude.conf" -v -patmega328p -carduino -PCOM3 -b57600 -D -Uflash:w:C:\flash\ServoSignal.ATMeaga328-nano.hex:i


[roeland]

Ik heb nog wat vraagjes:
- wat is jouw plan t.a.v. de testers (wat moeten ze testen)
- wat voor mogelijkheden hebben de testers t.a.v. instelmogelijkheden firmware?
- als dat kan, hoe kom je dan in de firmware, je kunt immers niets instellen via een console?

Wat voor software heb ik dus extra nodig om erbij te kunnen?
(ik kom niet vanuit de programmeer of die IT-wereld vandaar mijn vragen, wel wat ervaring mee).
Welke specifieke electronica-onderdelen heb ik verder nog nodig (detaillijst a.u.b.).
Of moet dit via een PB geregeld worden?

Hoi Ritssluiting,

De testers moeten voornamelijk kijken of het naar behoren werkt. Eventueel ondersteunen met aanpassingen.
Denk aan andere seinstelsels. Servo's die anders reageren dan verwacht, Interface die niet fijn werkt of andere problemen.
Het is geen compleet product, een fout in de print is niet uitgesloten met het gevolg dat we wat creatief moeten solderen.

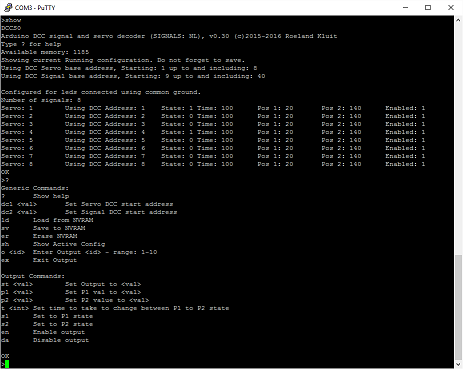

De firmware is in te stellen door verbinding te maken met een usb\serieel verbinding op 115200 boud. Momenteel is dat alleen voor adressering en servo instellingen. Dit kan bijvoorbeeld met Putty (http://www.putty.org/)
Met ? krijg je de mogelijkheden van instellen en command's te zien. sh laat huidige configuratie zien e.d. Voor de netwerktechneuten onder ons - ik heb me laten inspireren door de Cisco CLI -

Een complete componentenlijst zal worden meegestuurd als ik de prints besteld heb.

Roeland

[Fritsprt]

Hoi Roeland,  kan je het schema van de print hier plaatsen?

Gr. Frits

Verstuurd vanaf mijn SM-G920F met Tapatalk

[roeland]

Voor wie bestellen stuur even een PB met gegevens.

- naam & adres gegevens
- Wat en Aantal; Keuze is
   - alleen print (12,00)
   - Print + ARDUINO + IC's + USB-Serieel adapter (20,00)
- verzend voorkeur pakket (7,00) of briefpost (3,65)

Ik moet de printen en componenten nog bestellen.
De levering laat na afronding dus zowizo wel meerdere weken op zich wachten.

[Joad]

Hoi Roeland,

ik beschik over Arduino Uno's. Is jouw idee ook hierop van toepassing?

grz

Joad

[roeland]

ik beschik over Arduino Uno's. Is jouw idee ook hierop van toepassing?

De Uno past niet op de printplaat. Uitsluitend de Arduino Pro types passen.
