Baanplan met stad, haven en dorp in aanbouw.

[stoomtreinen gek]

Beste mede modelbouwers

Hierbij word dit het nieuwe draadje voor mijn treinbaan
Het baan plan is er
http://forum.beneluxspoor.net/index.php/topic,66483.0.html <== voor de gene die het willen lezen

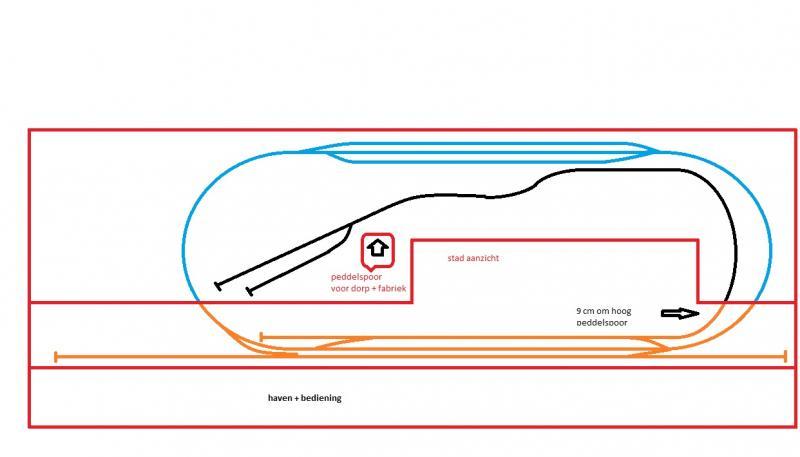

Hier dus het baan plan wat ik probeer voor elkaar te krijgen

En dit is de tafel die ik tot mijn beschikking heb tot later de mogelijkheid om uit te breiden als ik dat zou willen
niet op de rails letten die is al veranderd tot industrie haven

[stoomtreinen gek]

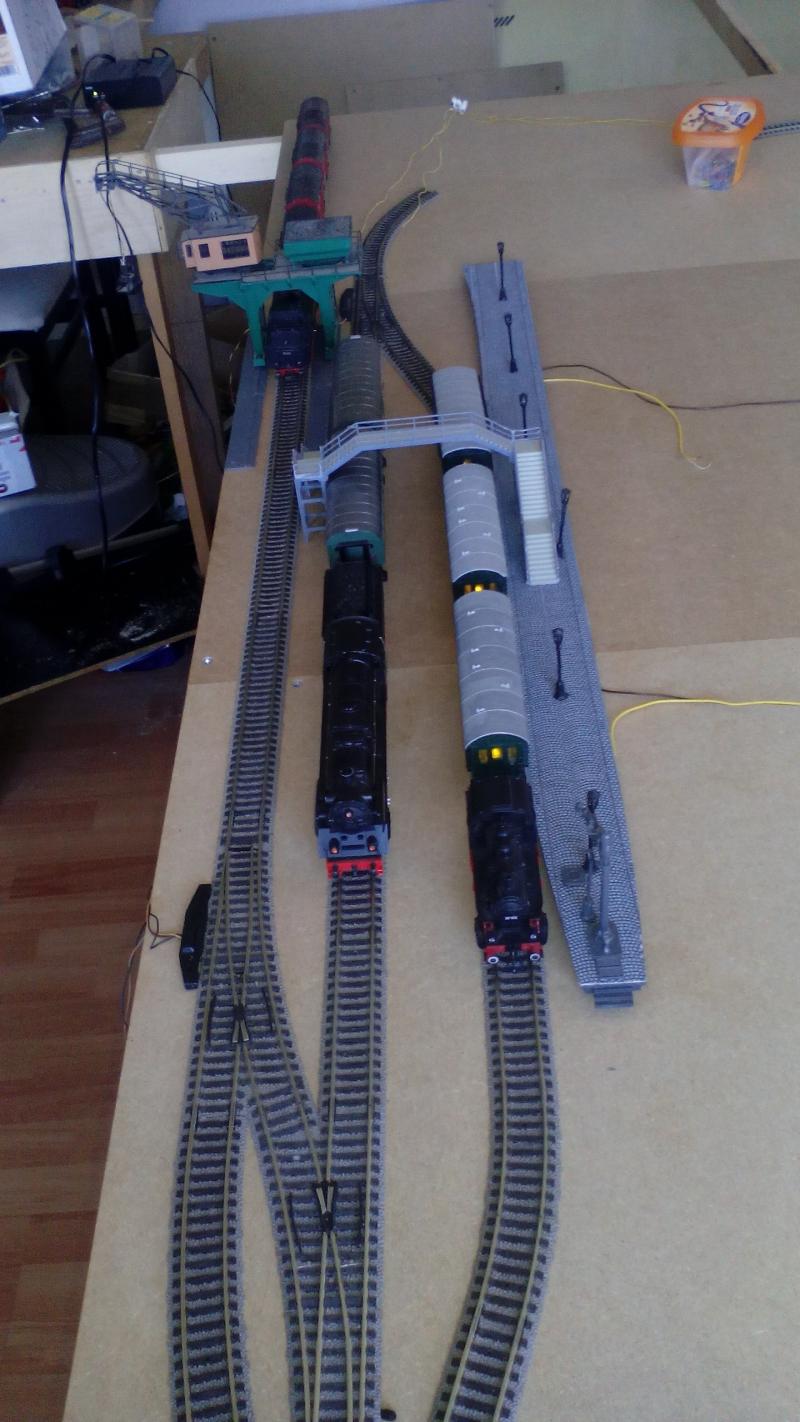

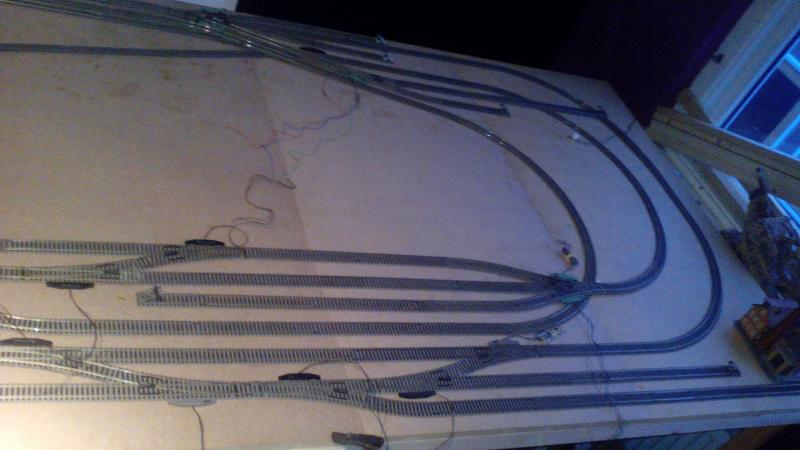

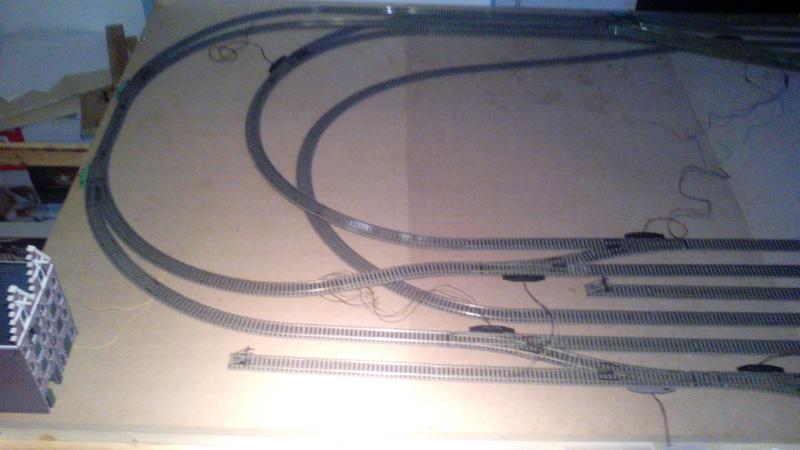

Hier dan de vorderingen van de baan de rails liggen en past nu wel mooi alleen is het nu nog een platte baan

Hier de foto's met toelichting

De haven met pakhuis


Opstelspoor voor goederen + laatspoor voor fabriek en in de midden het stadsdeel en achteraan een dropje met kleine locloots

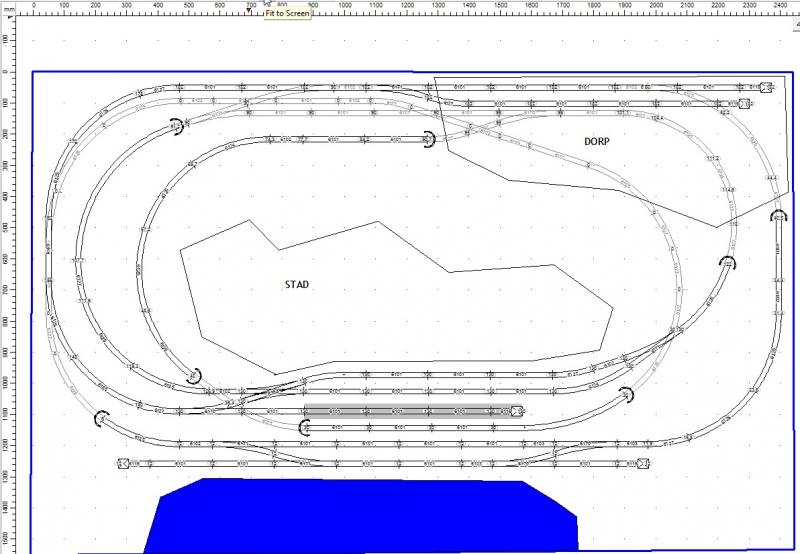

Beste mensen wie weet hoe er in scarm gemeten word is dat in mm ??

[Sicco Jan]

Geen ervaring met Scarm, maar de tekening die je hebt heeft linksboven de maatverdeling als "mm" en geeft 2400 voor de lengte van je plaat.

Als je een ander plaatje hebt even vuistregel gebruiken, neem een kleine maat, zoals honderd en bedenk of Scarm een meter bedoelt of 10 centimeter ( ongeveer het niveauverschil tussen de twee platen die je nodig hebt om een trein 'onderdoor' te laten rijden. Als jij op tien centimeter uitkomt zal Scarm mm bedoeld hebben. Is het niet eigenlijk in te stellen? Set up menuutje?

Groet, Sicco Jan

[stoomtreinen gek]

Beste Jan

Ik denk dat ik het al heb ontdekt ,, er word idd met mm gewerkt
Ik ben net even een proefstelling wezen maken in hoogte voor de zekerheid en mijn vermoeden klopte wel

Het hoogste punt staat op 182 als je dat in 100ste gaat rekenen dan kom ik in H0 echt niet uit dus dan moeten het wel mm zijn wand cm komen weer te hoog uit

dus 182 komt dan 18,2 mm omdat je namelijk min 7 cm doorrijhoogte nodig hebt ben ik daar net zelf dus achter gekomen

[Sicco Jan]



[stoomtreinen gek]

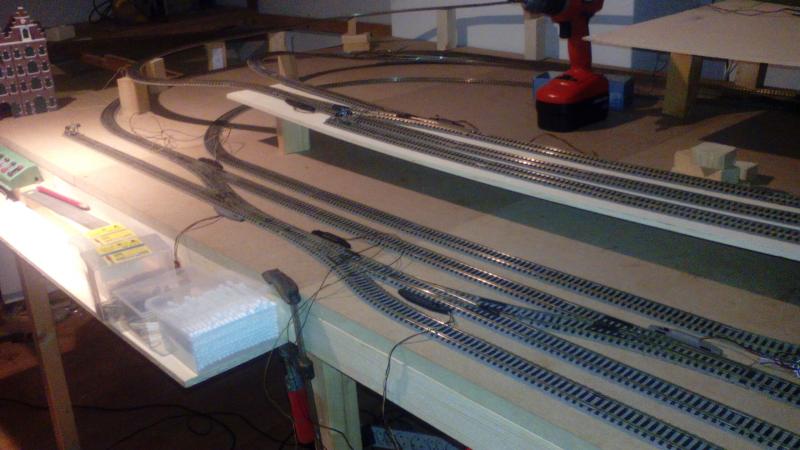

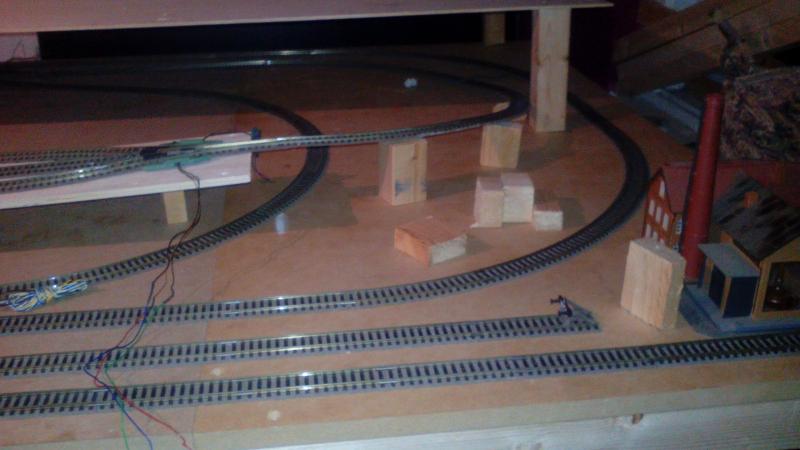

Zie hier de proefopstelling

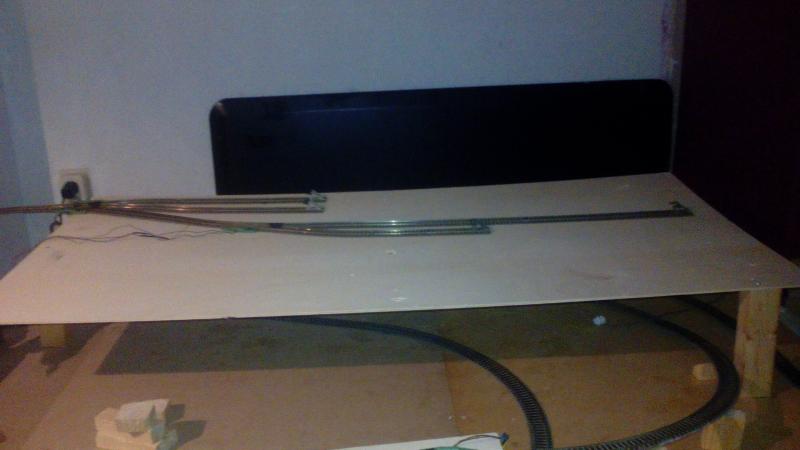

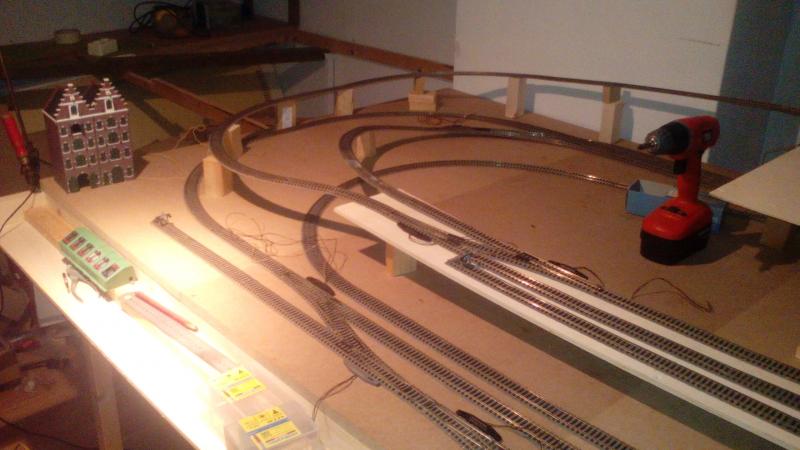

De plaats van het dorp op hoogte

En nog een kleine overzicht foto

[stoomtreinen gek]

Oke Beste mede hobbymensen

Ik heb een belangrijke vraag waar ik nu mee vast zit

De rails liggen ,, De hoogtes komen goed uit ,, Het rails plan is dus ge slaagt ,, Maar nu ? ,, Ik moet nu gaan zagen om de rails goeie ondergrond te geven om de hellingen tebouwen

Wie kan mij daar een goeie uitleg in geven ?

1: Wat is een goeie afstand aan beide railbedding ?
2: Hoe kan je het beste die goeie afstand uittekenen zodat je niet in de problemen komt en fout gaat zagen ?

[Sicco Jan]

Voor een baan in Z (die inmiddels onaf op zolder staat) heb ik de tracees uit een volle plaat gezaagd. Als je drie niveaus hebt mort je wel drie platen verzagen, luxe oplossing met al die grote bogen. Ik zou de rails weer op de grondplaat leggen en er papier onder schuiven (verpakkingpapier IKEA?). Als je daar de baan weer op uittekent heb je een sjabloon om hout te zagen, kan je de tussenruimte kleiner houden. Meer dan 1 cm aan weerszijden heb je niet nodig, tenzij je met bodenleiding wil werken. Kijk bijvoorbeeld eens in het Eifelburgenbaantje van Reinout.

Als je meer marge wil kan je elk niveau van je baanplan ook opnieuw uitleggen op een plaat en er met de decoupeerzaag gewoon de contour volgen. Dan is de rand 4 cm aan weerszijden maar dat is meestal geen probleem. Meer afzagen lukt altijd, erbij zagen kan niet.

Er zijn veel mogelijkheden. Het is ook voorkeur. Kijk maar eens in de andere bouwdraadjes.

Groet, Sicco Jan

[stoomtreinen gek]

Dank je wel voor je antwoord Jan ,, hier heb ik even over wezen denken en wezen kijken hoe ik het kon oppakken

Nu heb ik het volgende bedacht ,, Ik heb nog een oud goederenwagon die ik eigenlijk niet meer gebruik
Wat ik dan wil gaan doen is een potlood er aan bevestigen zodat ik mooie rechte lijnen en mooie bochten krijg
Is dit ook een oplossing ??
of kom ik dan in de knoei met dit idee ??

[Sicco Jan]

Nee, prima idee om een gelijke afstand tot de rails af te tekenen. Mort je nog bedenken of je het direct op een plaat doet of eerst op een papier als sjabloon.

Eerlijk gezegd viel het zaagafval me mee hoor, de resten kan je nog weer gebruiken als steunen voor je heuvels ed..

Groet, Sicco Jan

[stoomtreinen gek]

Beste Jan
ik ben het helemaal me je eens , als je het maar goed kan uitmeten dan zit je altijd goed

Ik ben nu dan ook druk bezig met het uitmeten van alle dingen ,, Alleen loop ik nu weer vast met het plan

Wat is dan de beste oplossing waar je kan  beginnen met de bouw van de hoogte
Dit is waar ik steeds tegen aan loop , omdat ik nu ineens niet meer met de sporen uit kom wat eerst wel uit kwam

Als iemand anders het me kan vertellen dan hou ik me zeker aanbevolen !!
Hoop dat iemand de oplossing heeft voor mij zo dat ik mijn baan toch kan bouwen

Wil er iemand helpen in de omgeving Franeker dan zou dat ook mooi zijn , maar dat is aan de gene die zich geroepen voelt , Al is het maar dat ik een begin heb dan lukt het verder wel
Ik heb namelijk het idee dat ik wat over het hoofd zie en kan er gewoon niet achter komen wat dat is

[stoomtreinen gek]

Wegens lang nadenken vandaag heb ik een besluit genomen om dit rail plan van de baan te doen

Vanwege de vele daal en stijgingen kom ik er in om ,, en voor dat het op een fiasco uit loopt met een teleurstelling stap ik weer terug naar mijn eerste plan
Omdat ik er nu achter ben gekomen dat DIT plan erg veel vraagt van mij en ik er nu al niet uit kom met de dalen en stijgen .

Leer je grenzen kennen  word er ge zegt ,, nou die grens ben ik vandaag tegen gekomen ( als her-beginner ) omdat ik alleen ervaring heb met platte banen ,, neem ik toch de stap om 1 helling aan te leggen naar het boven liggend dorp

hier de rail plan die ik toen gemaakt heb weer



ik denk dat ik nog wel een kleine aanpassing kan maken als ik dit plan weer in werking heb gezet

[gvandersel]

Kom op, niet zo snel opgeven. Heb je een printer? Ik verwacht van wel. Haal een pak A4 en laad je plan in SCARM. Druk nu bovenin op het knopje 1:1.
SCARM gaat dan in de 1:1 mode en laat je een A4 -tje zien. Druk op print en je hebt dit gedeelte op papier. Verschuif de tekening (met de pijltjes links en rechts aan de onderkant) tot je nog een klein stukje van de vorige tekening ziet. Wederom print en weer schuiven.
Zo ga je de gehele bovenkant af. Als je klaar bent ga je weer terug naar de begin positie en gaat naar beneden.. Dan weer van links naar rechts. Zo ga je door, en heb je je gehele baanplan 1:1 op papier. Nummer de blaadjes even met bv 1/1, 1/2 etc. voor de eerste rij en 2/1, 2/2 etc voor de tweede rij.
Hierna kun je het geheel op de volgende verdieping plakken.

Succes,

Gerard van der Sel.

[stoomtreinen gek]

Beste Gerard

dank je wel voor je tip

Ik heb idd wel een printer alleen die doet het niet meer Te minste printen niet
Ben bang dat de inkt van binnen is opgedroogd waardoor de inkt niet meer op papier komt

Dus dat is niet mogelijk voor mij

Ik geef ook niet snel op , alleen ben ik twee dagen flink bezig geweest en het leggen ging mooi , alleen toen ik de hoogte in ging toen kwam ik er niet meer uit

Tot ergernis daarvan dus voor een deel weg gehaald om toch te kijken waar ik heen moest en toen kwam ik er hele maal niet meer uit
Nu heb ik een nieuw rail plan  wat ten eerste op het eerste plan lijkt maar net even anders is

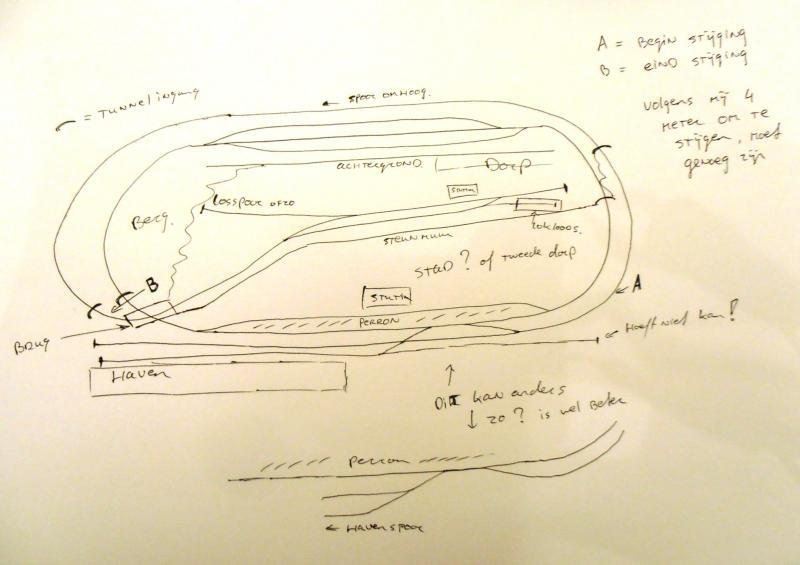

Hier heb ik de tekening en die word het

Ik wil het niet in een fiasco laten lopen en met een half gebouwde baan blijven zitten
Ook bouw ik hele maal alleen en hou graag het overzicht

[vanderHoek]

Hallo,

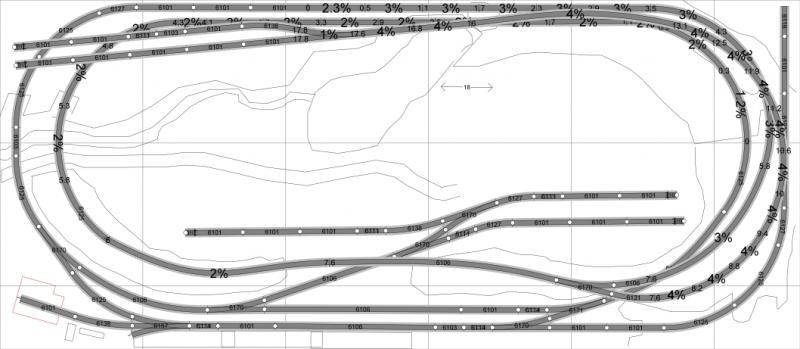

Geef zeker niet snel op! Zelf ben ik bezig om deze te bouwen.



De hellingen heb ik gemaakt met de hellingen van Woodland Scenics. Als je zoals ik nog nooit hellingen gemaakt heb werkt dat wel snel en je hoeft tijdens het het bouwen niet te rekenen. Ze hebben de hellingen in 2, 3 en 4%. Het scheelde mij een hoop hoofdbrekens. Het kostte dan ook wel wat...

Slinger snel die printer weer aan de gang en veel plezier met bouwen!
