Auteur Topic: Zimo decoder MX63R  (gelezen 1234 keer)

koosvp

  • Offline Offline
  • Berichten: 28
Zimo decoder MX63R
« Gepost op: 08 October 2015, 11:13:41 »
Beste modelspoorders,
Ik heb met een Kuehn ST 121 decoder 2 extra functies aangesloten (extra binnenverlichting en een kleine stoomgenerator). Dit werkt met Intellibox en de F1 en F2 toetsen perfect  :). Voor mijn andere locs gebruik ik al jaren de Zimo MX63R, prima decoder. Nu wil ik een MX63R plaatsen in een stoomloc, maar aan de MX63R zitten niet de extra draden (lichtgroen en violet) om de extra functies de kunnen vastmaken. Is daar een oplossing voor? Kunnen de Zimo's het wel of heb ik andere decoder nodig? Ik zie wel dat met de CV's  33-42 functie mapping mogelijk is maar verder kom ik niet >:(. Gaarne berichtje, alvast met dank, Koos.
Gelogd
Als de Blokkendoos rijdt, is de avond verblijd

Ben

  • Offline Offline
  • Berichten: 6990
Re: Zimo decoder MX63R
« Reactie #1 Gepost op: 08 October 2015, 11:30:16 »
Hallo Koos,

Er zitten nog 4 uitgangen (FA3 t/m FA6) op via een soldeerpad. Maar die zijn niet versterkt dus moet je een schakeltransistor toepassen.



Gr, Ben.
Gelogd

maartenvanderburgt

  • Gast
Re: Zimo decoder MX63R
« Reactie #2 Gepost op: 08 October 2015, 12:23:31 »

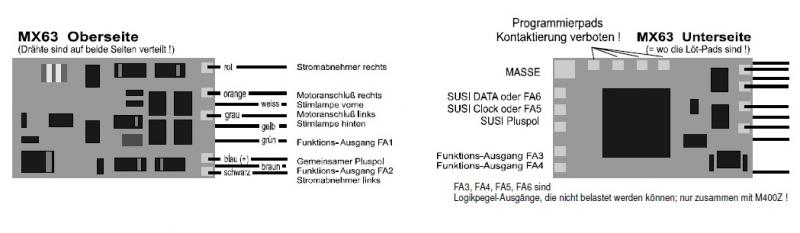

Op bovenstaande tekening staan duidelijk een groene en een bruine draad aangegeven.  Dat zijn 2 versterkte functie-uitgangen.  De andere 4 zijn onversterkt.
Uit je verhaal begrijp ik, dat je er 2 nodig hebt:  dus het antwoord lijkt me duidelijk.

Maarten.
Gelogd

koosvp

  • Offline Offline
  • Berichten: 28
Re: Zimo decoder MX63R
« Reactie #3 Gepost op: 08 October 2015, 22:09:29 »
Dank voor bericht :). Zo weet ik even voldoende. Ga eerste een en ander uitproberen, groetjes, Koos
Gelogd
Als de Blokkendoos rijdt, is de avond verblijd
