Fleischmann V60, zeer oud model, technische vragen

[oudebiels]

Hallo gespoorden,
Mijn eerste vraag op dit forum.
Ik heb een tweedehandsje opgedaan, de Fleischmann V60 drieassige dieselloc in DB uitvoering.
De loc heeft een metalen bovenkap (zinkspuitgiet?), ik meen me te herinneren dat die zo in de 60er jaren in de Fleischmanncatalogi stonden.
Hij zal wel iets minder gedetailleerd zijn dan de latere uitvoeringen met de kunststof bovenkap, maar goed...
Mijn vragen over deze machine:
Ik heb de kap losgenomen zodat ik het binnenwerk/onderstel kan bekijken.
Punt 1: aan de lange neus-zijde (kant 1) zitten twee lampen, op het chassis zitten in metalen kanalen twee kleine gloeilampjes (allebei stuk, maar dat is op te lossen denk ik), de lampjes zijn aangesloten: er loopt een draad richting motor...
Aan de korte neus-zijde zitten ook twee lampglaasjes, maar in de metalen kanalen die ook daar aanwezig zijn zitten GEEN gloeilampjes, en e.e.a. ziet er uit alsof die er ook nooit gezeten hebben.
Het metalen plaatje met de aansluitdraad (plaatje ligt tegen de soldeerpuntjes van de lampjes aan), dat bij de lange neus wel aanwezig is, ontbreekt hier. Er is dus ook geen draadje richting motor.
Hebben die locs aanvankelijk maar licht aan een zijde van de loc gehad?
Punt 2: wanneer ik van onderen tegen de wielen en het chassis aan kijk, zie ik aan een langszijde van de loc achter elk van de drie wielen een tandwiel (zit aan het wiel vast) zitten. Het lijkt dan alsof alle drie assen door de motor via tandwielen worden aangedreven.
Wanneer ik echter naar de tandwielen aan de zijkant van het motorblok kijk, is duidelijk dat vanaf het rondsel op de as van het anker, via nylon tandwielen enkel twee van de drie assen (de twee voor de tussenas) worden aangedreven, de derde as wordt aangedreven via de drijfstangen..
Is dit de bedoeling of ontbreekt er iets?
NB: op plaatjes die in op het net vind van andere V60 locs van Fleischmann, is te zien dat die derde as -later- GEEN tandwiel meer aan het betreffende wiel heeft..
Punt 3: op documentatie van Fleischmann over latere V60 locs is te zien dat er twee loden gewichtblokken aanwezig zijn onder de kap: een groter blok in de lange neus, zit vast met een schroefje, en een kleiner blok onder de korte neus, dit blok lijkt alleen vastgestoken te zijn.
Bij mijn machine is dat kleine blok niet aanwezig. (maar hoeft misschien ook niet omdat de metalen bovenbouw meer gewicht heeft dan de latere kunststof bovenbouw).
Punt 4: een van de nylon overbrengingstandwielen (degene die het meest naar boven (richting kap) zit, zit nogal los op de achterplaat: aan de achterzijde steekt het asje uit, er zit schroefdraad op. Kan daar een moertje op horen (zodat het tandwiel niet heen en weer zwabbert)?

Zijn er forumleden die deze vroege loc nog kennen en wat kunnen vertellen over bovenstaande punten?
Dank alvast!
oudebiels

[kawaaad]

hallo oudebiels, ik heb 3 oude type en 2 nieuwe type v 60 liggen. wat de verlichting betreft hebben 2 loks maar aan 1 zijde verlichting en bij 1 oude heeft men zelf aan de andere zijde verlichting ingebouwd.ik zal er even 1 opgraven en even kijken voor de andere zaken.

mvg aad

[spock]

Hoi,

Op de volgensite staat een afbeelding van een V60 die met jou omschrijving overeenkomt.

http://alte-modellbahnen.xobor.de/t26087f117-Fleischmann-V-Gehaeuse.html

Punt 1. Ik zou me daar niet druk over maken, bouw er wat ledjes in.
Punt 2.  Gezien de foto, denk het niet.
Punt 3. zie punt 2
Punt 4. Op de foto ligt een moertje bij de tandwielen. Waarschijnlijk mis je deze.

Met vriendelijke groet,  spock

PS: Fleischmann is wel meer raar aan het bezuinigen geweest. Niet te druk over maken en er zelf iets moois van maken

[ruudns]

Ook op deze tekening is maar één gewicht te zien toch? Heb je wel plaats voor een decoder. Verder zou ik er dan ook smd leds inzetten met wat Kristal Klear. Heb zelf ook enkele van die oldtimers uit mijn jeugd zo omgebouwd en ze gaan straks ook weer lekker mee rijden .

[kawaaad]

verhaal van ruud is duidelijk.

mvg aad

[ivanzon]

Punt 1: Officieel is de 1380 niet met tweezijdige verlichting geleverd. Er is ook geen plek voor de ventilzelle in de opbouw.

Punt 2: Heeft de mijne ook, en dat is eentje van de allereerste serie.

Punt 3: Is ook correct.
Punt 4: Asje hoort strak in het chassis te zitten. Tandwiel zit met een clip op de as.

Onderschat niet de rijeigenschappen van deze locomotiefjes, door hun gewicht zijn ze een stuk sterker dan een moderne V60

[oudebiels]

Fijn dat ik zo vlug al reacties krijg en dat er hier nog mensen rondtreinen die zulke oude locjes kennen!
De foto van de gedemonteerde V60 is natuurlijk helemaal super!

Of op het aangesproken asje van het nylon tandwiel nu een moertje of een clipje moet is me nog niet helemaal duidelijk: als ik naar het as-stompje (van het tandwiel kijk) meen ik toch schroefdraad te zien.
Hoe kom je voor zo'n oudje aan een passend moertje (of een clipje als het toch een clipje moet zijn)?
Kan een modelspoorwinkelier zoiets nog leveren (bestellen)?
De manual die ik voor de V60 bij Fleischmann vond betreft een latere uitvoering van deze loc.

Nog een paar extra vragen: op het gangpad rond de opbouw staan hekjes, opzij van de trapjes waar de machinist/rangeerder opklimt.
Bij mijn exemplaar hellen deze hekjes richting opbouw: ik heb de indruk dat dit 'transportschade' is en ze eigenlijk loodrecht op de onderplaat moeten staan (het hek staat dan parallel aan de zijkanten van de machinekamers). Is dat juist?
Uit welk tijdperk is deze loc?
Moeten de lampen wit of geel schijnen en al naar gelang rijrichting ook rood licht tonen?

Dank maar weer voor vervolgreacties.

NB Ivanzon: wat is een 'ventilzelle'?

Toevoeging: het gaat bij de loc om HO, maar dat schijnt iedereen al te weten
oudebiels

[zuylen]

Die clips kun je nog wel krijgen. Onderdelen zijn vrij standaard.
vr gr andre

[ruudns]

Meet het asje (de inkeping) effe op met een schuifmaat. Zal ik effe in mijn bak met oude sloop zoeken (ze zaten vroeger veel in cassetterecorders end) .

[ivanzon]

Ventilzelle is een diode. In de context: Een groen ding van 1x1 cm met twee aansluitingen. Tijdperk is III, voor de computer nummers

[oudebiels]

Meet het asje (de inkeping) effe op met een schuifmaat. ...... (ze zaten vroeger veel in cassetterecorders end) .

Even de analoge schuifmaat aangeslingerd:
het asje heeft een diameter van 2 mm., het schroefdraad kan ik niet nameten (M2 dus waarschijnlijk),
het vrije einde steekt maar 1,5 mm. uit de achterplaat, dus het gezochte moertje moet idealiter niet dikker zijn.
Het gaat om het middelste van de drie op die plek aanwezige tandwielen, het tandwiel wat er voor zit is gezekerd met een c-clip (zo'n verend clipje), het tandwiel erachter zit achter een platte 'kop' op zijn asje.
Van deze twee laatstgenoemde tandwielen zitten de asjes met een klemmende passing in de achterplaat, mijn 'probleemasje' wijkt daar dus van af.

Omdat ik geen gesloopte cassetterecorders heb: waar zou ik dit soort kleine moertjes nog meer kunnen vinden? Ik dacht al aan een brillenwinkel, maar vrees dat de moertjes (die ze daar zeker hebben) nog een slag kleiner zullen zijn.

Dank voor je inzet alvast.
NB Ivanzon: volgens mijn woordenboek is het duits voor 'diode' gewoon 'Diode'

[RE465]

Ik denk niet dat er een moertje op moet.
Zie deze PDF www.fleischmann-ho.nl/downloads/detailoverzichten/diesellocomotieven/1380-1959.pdf

RE465

[ivanzon]

Op de onderdelen lijst heten die dingen nog zo, tot ver in de jaren tachtig. Dus vandaar.

[Pauldg]

Bij de brillenwinkel kom je niet ver vrees ik. Wel voor schroefjes, maar de moertjes zijn doorgaans met schroefdraad getapte gaatjes in het montuur.

Conrad heeft moertjes, volgens mij ook in M2 en kleiner.

mvg, Paul

[oudebiels]

Ik denk niet dat er een moertje op moet.
Zie deze PDF www.fleischmann-ho.nl/downloads/detailoverzichten/diesellocomotieven/1380-1959.pdf

Misschen ben je abuis?
Op de pdf die je linkt is het moertje niet te zien. Het zit op asje 34, achter de plaat waar dat asje door steekt.

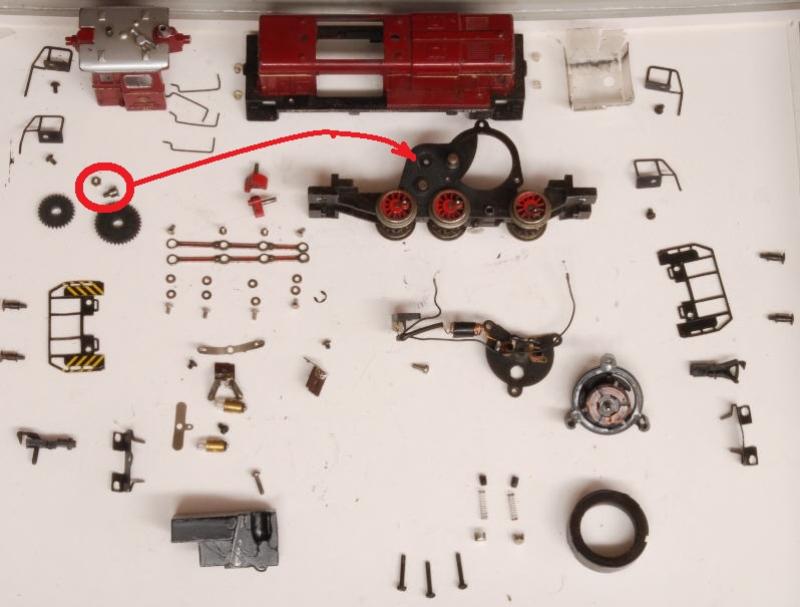

Het moertje is wel te zien op de demontagefoto die ruudns hierboven postte, in de rode cirkel.
Aan de achterkant van de plaat waartegen de tandwielen gemonteerd zijn zie ik op het doorstekende deel van het asje dat er schroefdraad op zit, ook zit er in de zwarte lak op de achterplaat een blank gekraste ring, waarschijnlijk heeft het moertje meegedraaid of is de verf weggekrast bij het vastdraaien van het moertje.
Het probleem bij het loszittende tandwiel is dat het heen en weer zwabbert en er toe neigt het draaien van de andere tandwielen waar het in aangrijpt te blokkeren, waardoor de loc niet goed kan lopen. Iets wat de verkoper (marktplaats) verzwegen heeft..

NB: een brillenwinkel heeft wel degelijk kleine moertjes: ik heb een glasbril gehad waar de pootjes/brug met boutjes en moertjes aan het glas zaten. Ik heb wel eens losse boutjes en moertjes gekocht daar.
Ze hadden nog steeds moertjes, alleen zijn die te klein (M1 waarschijnlijk).

oudebiels
