Auteur
Topic: Rijnstraat (gelezen 176517 keer)
Jurgie
Offline
Berichten: 140
Re: Rijnstraat
«
Reactie #360 Gepost op:
08 december 2017, 11:03:37 »
Gaaf zeer herkenbaar, vind het er erg realischtisch uit zien.
Jurgen
Gelogd
Testlbaan schaal n analoog zonder topic
Jeroen Water
Online
Berichten: 5119
NS tijdperk IV (1973/1974)
Re: Rijnstraat
«
Reactie #361 Gepost op:
08 december 2017, 12:01:52 »
Waanzinnig fraai weer!!! Petje af!
Jeroen
Gelogd
Bouwt aan Ermehuizen met het dienstregelingsjaar 1973/1974
sdz1976
Offline
Berichten: 2214
ovmv.be
Re: Rijnstraat
«
Reactie #362 Gepost op:
08 december 2017, 18:09:52 »
+1
Grtz,
Samuel.
«
Laatst bewerkt op: 08 december 2017, 18:50:19 door Bert van Gelder. Reden: Citaat verwijderd, druk op REAGEER, niet op CITAAT
»
Gelogd
Creatieve mensen hebben geen rommel.
Ze hebben overal ideeën liggen.
Gerco van Beelen
Offline
Berichten: 1423
Re: Rijnstraat
«
Reactie #363 Gepost op:
09 december 2017, 18:51:54 »
Het model is klaar en gaat maandag de vitrine in om het de museum bezoekers te laten bewonderen
Nu al weer druk aan het tekenen voor de molen
Gelogd
spoorzeven
Offline
Berichten: 5175
Re: Rijnstraat
«
Reactie #364 Gepost op:
09 december 2017, 18:54:49 »
Heel erg fraai, dit kun je ook alleen maar bewonderen.
Gelogd
Groet, Frank
Eric B
Offline
Berichten: 6810
NS tijdperk III (a)b/c
Re: Rijnstraat
«
Reactie #365 Gepost op:
09 december 2017, 20:05:37 »
Een plaatje Gerco
Gelogd
Fotodijkje en fotodiorama
Obdam
Als alles meeloopt hebben we morgen een optocht.
Dave.......
Online
Berichten: 3841
Re: Rijnstraat
«
Reactie #366 Gepost op:
10 december 2017, 01:18:15 »
Wauw
Gelogd
Met hartelijke groet.
Dave
Rheinburg tijdperk V/VI
Gerco van Beelen
Offline
Berichten: 1423
Re: Rijnstraat
«
Reactie #367 Gepost op:
10 december 2017, 15:27:57 »
Zo nu op naar het volgende gebouw. k loop nog steeds te piekeren hoe ik dit moet gaan bouwen. Dus we gaan wat dingen uitproberen.
Eerste gedachte is om voor iedere steenlaag een schijf te maken.

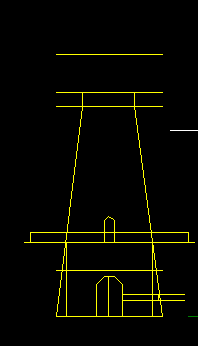

Eerst een doorsnede gemaakt van de hele molen voor de maatvoering.

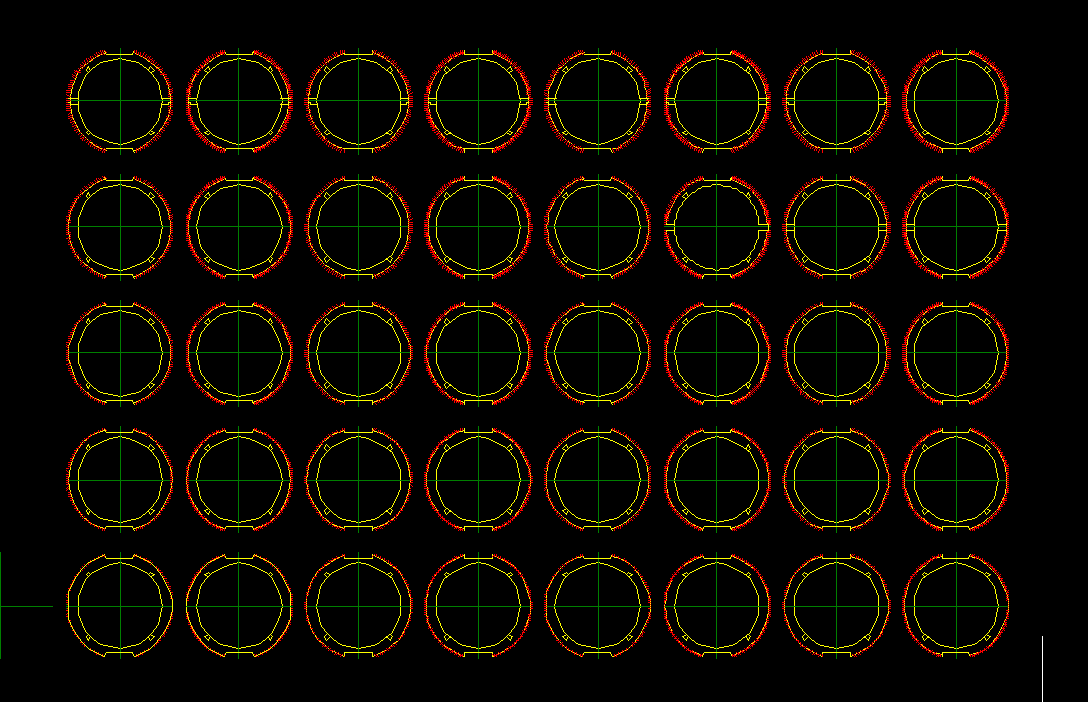

iedere laag is iets smaller waardoor ik de juiste curve kan maken voor de buitenmuur van de molen. De binnencirkel heeft een gelijke diameter met inkepingen om met een staaf van 4 mm alles keurig uit te richten

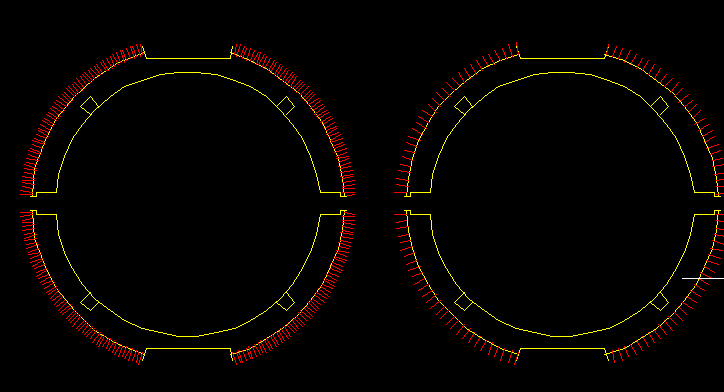

De deuren zijn uitgesneden en de rode streepjes zijn graveren voor de stootvoegen van de stenen. dus ene laag heeft een volledige steen en de volgende laag een halve. De dikte van de plaat is 0,5 mm voor de hoogte van de stenen. Eigenlijk had deze 0,6 mm moeten zijn maar mijn volgende dikte is 0,75 mm. 0,5 komt dus dichter bij de werkelijkheid.

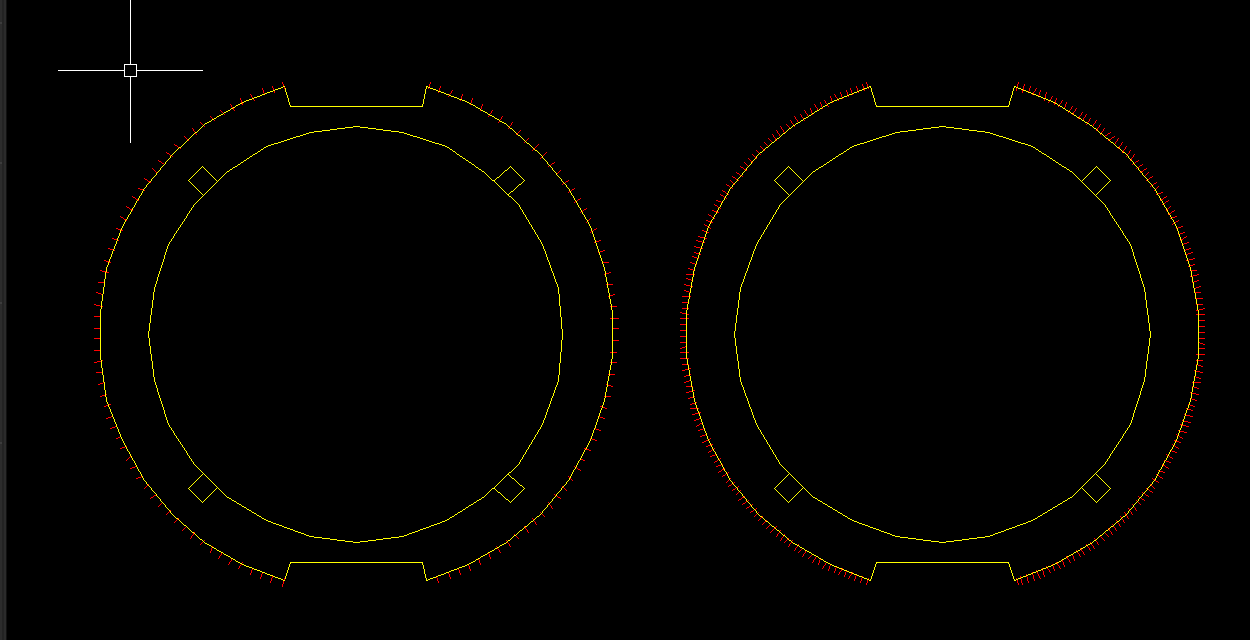

Waar het glas komt snijden we de cirkel helemaal door met aan de binnenkant een ruimere opening om daar het glas tegen aan te plakken
Gelogd
hooidonk
Offline
Berichten: 492
Re: Rijnstraat
«
Reactie #368 Gepost op:
10 december 2017, 16:20:23 »
Hallo Gerco,
Dat is inderdaad nogal een hoofdbreker.
Kan ik jullie helpen met het maken van een platte uitslag in 3d, die je dan als het ware oprolt?
Of ben je bang dat dat niet netjes gaat worden?
Ik heb m'n tekenlicentie thuis, dus als ik wat voor jullie kan doen, hoor ik het wel.
Groetjes,
Marten
Gelogd
Het aanrechtbaantje: van Gasfornuis Noord tot Gootsteen CS
Gerco van Beelen
Offline
Berichten: 1423
Re: Rijnstraat
«
Reactie #369 Gepost op:
10 december 2017, 16:41:21 »
Dank je Marten.
Met een goede platte uitslag kan je ook hele mooie dingen maken daar ben ik niet bang voor.
De molen is 219,5 mm hoog. Heeft boven een diameter van 51,5 mm en aan de onderkant 103,5 mm.
Hen je genoeg aan deze gegevens om een 2D uitslag te maken.
Gelogd
MarcNL
1:87 begint met het bestuderen van 1:1
Offline
Berichten: 2840
Re: Rijnstraat
«
Reactie #370 Gepost op:
10 december 2017, 18:44:44 »
Mocht je toch die methode met stapelringen gaan toepassen, dan is de eerste stap om die vier 4x4 staven netjes haaks op de onderste ring te krijgen.
En dat is eigenlijk een lastige klus. En als dat niet haaks is, wordt de rest van de molen ook scheef.
Ik zou ipv. 4x4 staven, 2 platen van (bv.) 4 mm maken, en die als kruis aan elkaar lijmen.
Dan heb je meteen een haakse en stabiele basis om de ringen omheen te stapelen.
Als je dat kruis dan niet vastlijmt, kun je het aan hei eind gewoon eruit schuiven.
Gelogd
HO modelbaan "Rotterdam", tijdperk III-IV(-V)
http://forum.beneluxspoor.net/index.php/topic,46913.0.html
hooidonk
Offline
Berichten: 492
Re: Rijnstraat
«
Reactie #371 Gepost op:
10 december 2017, 19:06:05 »
Beste Gerco,
De uitslag was zo gepiept, alleen het steentjesmotief geeft na een uur rammelen nog steeds geen resultaat..
Kun je hier al iets mee of zal ik morgen nog een poging wagen op een betere computer?
Eventueel kan ik er al wel deuren of ramen in maken.
Groetjes,
Marten
molen katwijk
by
martenvanhooidonk
, on Flickr
molen katwijk flat
by
martenvanhooidonk
, on Flickr
Gelogd
Het aanrechtbaantje: van Gasfornuis Noord tot Gootsteen CS
HIJ
Offline
Berichten: 463
Re: Rijnstraat
«
Reactie #372 Gepost op:
10 december 2017, 20:16:56 »
Ik denk dat de steentjes echt handwerk moet worden. De lagen kun je met een offset doen, de koppen wellicht met een array. Ik denk dat ik hiervoor "on path array" zou proberen te gebruiken.
Met een beetje mazzel, kun je de array ook nog een beetje scripten, zodat je het bulk van de acties automatisch laat doen. Maar zal toch behoorlijk veel handwerk worden...
Grappig om hierover na te denken, tijd geleden dat ik gecad heb, het is dat ik momenteel geen tijd heb, anders zou ik ook wel een poging willen wagen...
Gelogd
Mvg, Eric
Gerco van Beelen
Offline
Berichten: 1423
Re: Rijnstraat
«
Reactie #373 Gepost op:
10 december 2017, 21:30:10 »
Ziet er goed uit Marten, daar kan ik wel wat mee. Steentjes moeten echt laag voor laag ingetekend worden omdat de stenen dezelfde grootte houden dus steeds minder stenen in de omloop. Geen knippen en plakken maar iedere laag stenen met offset voor iedere steen rond trekken. Wel heel veel reken en tekenwerk maar dat geeft niet dat was de vorige tekening van de villa ook
Gelogd
hooidonk
Offline
Berichten: 492
Re: Rijnstraat
«
Reactie #374 Gepost op:
10 december 2017, 22:09:40 »
Ik heb de uitslag naar je gemaild, hopelijk kun je er wat mee!
Succes!
Gelogd
Het aanrechtbaantje: van Gasfornuis Noord tot Gootsteen CS
