Zelfbouw ketelwagens in spoor 1

[becasse]

Beste Beneluxer,

Er staat een drietal messing spoor 1 eurotrain onderstellen te wachten om omgebouwd te worden tot ketelwagen. Eentje- een gaswagen-is er zo goed als af, twee andere zijn nog in de beginfase. Beide krijgen een pvc ketel maar nu weet ik niet de diameter.

In houten heb ik mij scheel gezocht naar deze modelletjes van Roco, maar helaas....wie heeft er 1, en wil/kan mij helpen en even een schuifmaatje langs de ketel van zijn H0 model te halen. De lengte is ook fijn, de breedte zeeeer gewenst!

Artikel nummer 4337, 46137, 47560 betreffen het juiste model, en vele variaties die Roco in de loop der tijd heeft uitgebracht...ik krijg alleen geen foto vanaf de ipad bij mijn topic Hier een link dan maar...
http://www.nordbahn.net/epages/62195033.sf/de_AT/?ObjectPath=/Shops/62195033/Products/%22RO4337/10%22



Alvast bedankt voor de hulp!

Michiel

[Falkenberg]

Voordat je aan de slag gaat, zou ik dit boek even afwachten (einde van de maand): Güterwagen, Band 7

Daar staan heel veel verschillende ketelwagens in, met alle relevante gegevens.

dirkjan

[becasse]

Ha Dirkjan,

Ja, ik weet dat dit boek in de steigers staat. Maar geduld is niet mijn sterkste punt
Aangezien ik overgeleverd ben wat er aan buismateriaal wordt gemaakt (50, 63 en 70 mm.) wordt het toch een compromis!

[becasse]

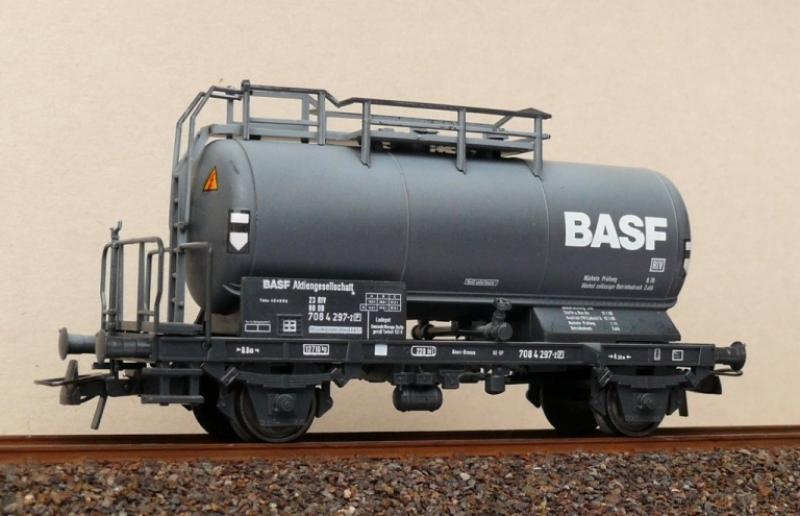

Mwahaha! Nu met plaatje! Toch gelukt, onlangs chronisch digibetisme

[Klaas Zondervan]

Ik heb een paar van die ketelwagens. Weliswaar niet met opdruk BASF, maar VTG.
Maar als ik vergelijk met de foto dan gaat het om hetzelfde model.

De keteldiameter is 24 mm. Elektriciteitspijp van 1 inch komt daar het dichtst in de buurt.
De totale ketellengte is 77,5 mm, gemeten over de bolle einden.
Van de voorste tot de achterste ribbel is het 67 mm.

[HJ]

Ik gok iets tussen de 60 en 65mm.
Metertje of 2?



[Klaas Zondervan]

O wacht even, het moet schaal 1 worden. Dat had ik even gemist.
Voor de diameter kom je dan uit op 65,25 mm.

[Simplex]

Ik heb dezelfde wagon als Klaas. Even gemeten met de digi schuifmaat.

Diameter 24.2
Tot. L. 77.55
Afst. Buitenste ribben 66.75
Afstand 1ste naar 2de rib vanaf trap. 22.25
Afstand 2de naar 3de rib 22.25
Afstand 3de naar buitenste rib 22.25
Alle maten hart op hart gemeten.
Afstand van buitenste rib naar voorzijde ketel 5.85

[becasse]

Ha mannen,

Dat vermoeden had ik kreeg ik toen ik een spuitbus als referentie op het onderstel legde. PVC buis van 65mm wordt een hele uitdaging...maar we gaan op zoek, desnoods zink oid. Of bij een kachelboer....

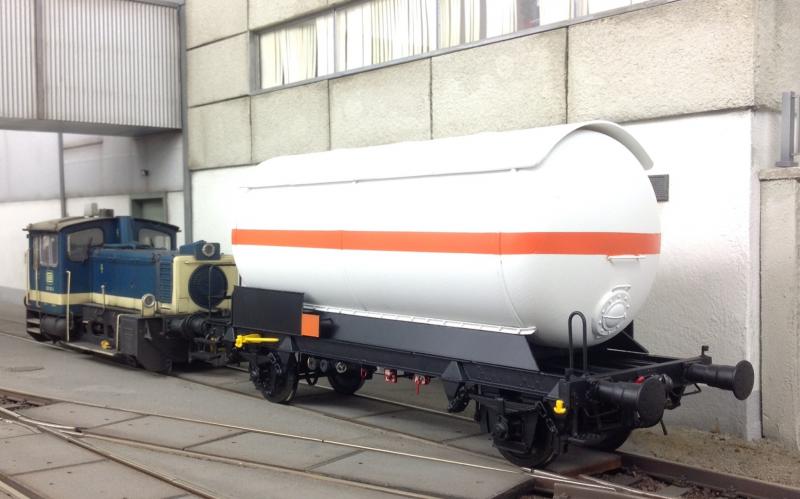

die eindkappen zijn een tweede uitdaging; evt. uit evergreenplaat cirkels er op plakken, en dan afdraaien tot de juiste curve.... Hier een plaatje van mijn gasketelwagen. Hij is pas echt af met transfers van Simrock...

Oja...hier nog zonder grijs dak en met scheve oranje baan. Maar wel een unieke wagen!

[becasse]

Was ik nog vergeten; beste Klaas en Steef,  bedankt!

[jjg koopmans]

Ha mannen,

Dat vermoeden had ik kreeg ik toen ik een spuitbus als referentie op het onderstel legde. PVC buis van 65mm wordt een hele uitdaging...

Zoeken naar de buis lijkt me een klus, ik zou bij de inzetstukken beginnen, die zijn 75 minus 2x3mm!
mvrgr
Koopmans

[becasse]

We gaan er wat knaken tegenaan gooien; bij http://www.modellbau-hartmann.de zijn messing buizen en eindkappen in alle maten te krijgen. Dankzij jullie metingen dus 1 x een buis van 200mm met ø 65mm en twee halfronde einkappen.... Ben benieuwd, want nu ga ik die hele wagen in messing bouwen....spannend! Wordt vervolgd!

[jerrytrein]

dachht dat je de grijze afvoer pijp n 65 mm kon krijgen bij de bouwsuper

[Klaas Zondervan]

Ik vrees dat afvoerbuis van 65 niet bestaat. Rioolbuis gaat van 60 naar 75 en hemelwaterafvoer van 60 naar 70. Tussenliggende maten kan ik niet vinden.

[Simplex]

Klopt Klaas, er is wel PE buis van 62. Maar dat is waardeloos om te lijmen.
