De bouw van een HTM GTL8

[Mitchell]

Als je een keer een klein serie gaat maken wil ik best de deuren aanpassen voor je en de lijnen op het dak gooien

Mitchell

[skiptram]

Mitchell,
Een gedetailleerd dak is altijd welkom.
Met dank voor het openstellen van een print in FUD naar aanleiding van mijn verzoek.
Mocht je ooit ook nog aan een bodem in WSF willen beginnen zoals Guido Mandorf dat ook voor zijn modellen beschikbaar stelt dan kan ik je met de inbouwmaten voor de Halling Motoren en draaistelllen leveren. Maar dat kan Wes ook en dan heb je een perfect model wat sneller besteld wordt.
Met groet en dank van Paul Sassen

[WeKra]

Ha Paul, Mitchell,

Inderdaad, dakbedekking would be awesome!

Voor de onderstellen ga ik dit weekend met m'n IPO mannetje zitten en gaan we naar mogelijkheden kijken. Inkoop van draaistellen en dergelijke bij Skiptram zit in het achterhoofd maar eerst zelf de opties nagaan. Heel erg wellicht komen we ook met goedkopere (no offence Mitch!) kappen waar we zelf dan ook de gewenste details voor kunnen aanbrengen.

Meer daar over dus na dit weekend. Ik ben maandag ook nog eens jarig en dat kost weer verplichte familietijd!

Wes

[Mitchell]

Paul,

Ik heb geen idee hoe Guido z'n onderstellen heeft gemaakt (nooit op gelet), zal ik eens moeten afkijken
Nadeel hiervan is dat het veel tijd gaat kosten om zoiets voor de eerste keer te bouwen (Guido gebruikt het voor al zn trams).
Zeker als ik niet weet of er uberhaubt wel een GTL verkocht word (mensen die ja knikken maar niks kopen zitten er vaak bij  )

Wes,

Geen probleem hoor, je mag de kappen ook zelf maken op een goedkopere manier



Anyway,
Hierbij een plaatje met onderdelen op het dak, die nu ook iets lager zit.


edit: hier nog één.


Het is natuurlijk wel de vraag of al die details handig zijn, maakt dat het spuiten niet lastiger?

[WeKra]

Wow, nice man! 't Ziet er in elk geval meteen een stuk beter uit! Erg nice. Alleen klopt het niet helemaal op twee puntjes;

1; de pantograven moeten eigenlijk recht bovenop de draaistellen zitten. Ze zitten er nu net een beetje achter het centrale draaipunt van het stel.

2: Op het dak zitten op de 'randen' een verhoging die gelijkloopt met de zijkant. Zie foto;

Ik weet eigenlijk niet of het makkelijker is om ze de moeten spuiten met deze dakbedekking. En hoe het zou worden als je de geschuurde versie zou nemen. Dan lijkt het mij handiger om die loopplanken te ditchen en deze er alsnog van styreen zelf op te plakken.

Oh, en als het 'gedoe' doorgaat en zelf kappen maken werkt niet, zal ik in elk geval 6 sets bestellen. Dus je verkoopt het wel!
PS: Hier zijn de deuren weer in het model geplaatst. Laat je dat nu zo, of? Zonder die deuren waren handiger! <3
Foto's:

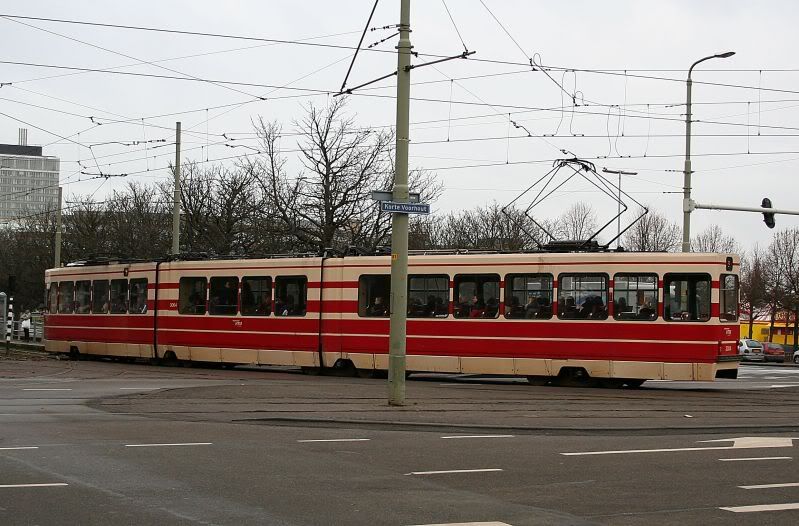

Panto vrijwel centraal bovenop draaistel:

randen op dakeinde:

[Mitchell]

Bedankt voor de foto's.
Kon zelf weinig goede foto's viinden

Ik had het dak wat verlaagd, zo te zien moet ik deze dus weer een beetje omhoog duwen
Ik herriner me namelijk de laatste keer dat jullie vroegen om het dak wat te laten zakken?

Zal proberen de plek voor de pantograven naar de goede plek te schuiven.
Betekend dit dat het centrale draaipunt zit bij de plek waar dit gaten zitten aan de onderkant?

Wat als ik gaten in het dak maak voor de witte apparaten en de loopplanken? op deze manier kan je die onderdelen lose spuiten en daarna op de juiste plek erin "klikken" met wat lijm.

Deuren zijn uiteraard los, zag er alleen wat mooier uit op de foto

[WeKra]

Alstu.

Het dak had je verlaagd zodat bij de polished versie de dakrand niet zou verdwijnen. Ik vond de hoogte perfect omdat deze dan precies op de geledingen van de Roco tram blijven en de tram dus precies goed is!

Het centrale draaipunt zit niet volledig op het punt bij het gat aan de onderkant. Maar, als het goed is zijn die 'gaten' niet precies gespiegeld maar zijn ze ten opzichte van elkaar wat verschoven (als je van onderaf zou kijken). Eigenlijk in het gemiddelde van die twee. Snappie?

Ik vind dat op zich wel een goed idee met je gaten voor al die dingen. En dan die 'pukkels' en loopplanken van dat andere spul maken? Dan hoeft het niet geschuurd te worden is het meteen mooi. Lijkt me op zich een prima plan!

Wes

[Mitchell]

Op dit moment staat deze versie te koop:



Er zitten geen gaten in het dak, je kan dus zelf kiezen waar je de pukkels wil plaatsen (3x 9 heb ik er bij gedaan)
En ook kan je zelf kiezen waar je de loopplanken plaatst

gr,
Mitchell

[WeKra]

Damn, erg netjes!

Is het misschien niet mogelijk om alle 'extra's als Frosted Ultra te printen (aparte pagina?) en de tram zelf white strong & flexible? Hij is nu immers behoorlijk aan de prijzige kant anders in Frosted, terwijl white strong prima is voor de tram zelf!

Maar goed werk opnieuw hoor, we zijn je allemaal (ik in elk geval) zeer dankbaar

[Mitchell]

Het is in principe mogelijk Wes.
De rede dat ik het niet gedaan heb is om alles bij elkaar te houden.

Op deze manier hoef je maar 1 setje te kopen en hoef je niet te zoeken naar de rest.
Uiteraard kan ik in de toekomst nog een apart setje maken met de losse onderdelen in FUD.

Je kan ook de gehele tram kopen in FUD, het is dan wel de dubbele prijs van de WSF versie, maar je hebt dan wel een strakke kap meteen.
Het ligt dus een beetje aan de tijd die je wilt spenderen aan het schuren en of dat dus de helft goedkoper waard is.

[WeKra]

Zo! We zijn al behoorlijk ver en de basisconstructie is zo goed als gereed. Erg fijn om het zelf te kunnen doen, aangezien we meteen de 'hoekjes en gaatjes' kunnen aanpakken die nodig zijn voor de afwerking. Verder biedt het meer voordelen voor het construeren van het onderstel in het latere stadium. Ook een ander gróót voordeel: Dit model zelf printen bij een ander printbedrijf is 40% goedkoper.

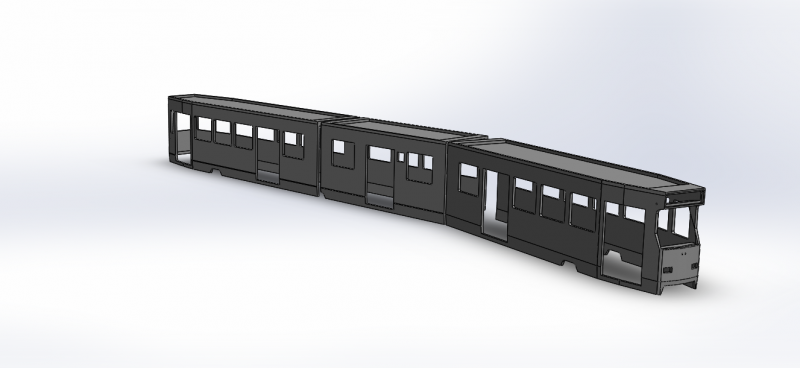

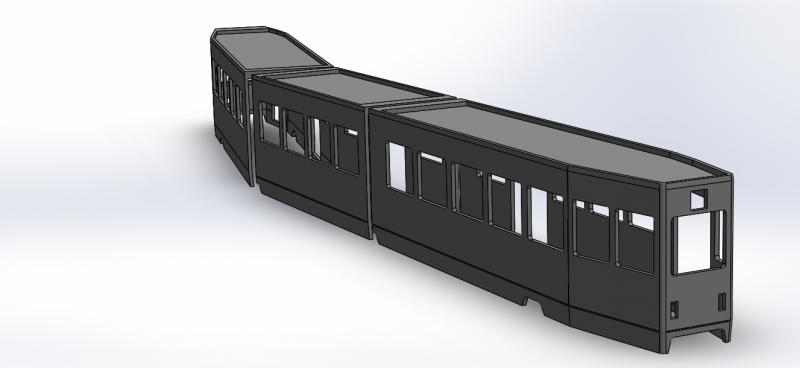

Even wat plaatjes, nog geen renders, die komen later:

[Michel van den Hof]

Looking good, getting there .....

[Zoedelaar]

Goed bezig Wes!  Wat zal jij een voldoening krijgen als dit project er ooit op zit. En wat zal jij een lof en waardering van de afnemers van de GTL's krijgen. De professionele en perfectionerende aanpak zullen resulteren in een unieke modeltram. Ik blijf de ontwikkelingen op de voet volgen en je weet wel waarom.......  ........ HEBBE!

[De Burgemeester van Hespedam]

Bij de reactie van Zoedelaar sluit ik mij aan!

Goed gedaan!

Niek

[Sven]

Eeehh... Begrijp ik het nu goed en ben je zelf het model opnieuw aan het tekenen, buiten Mitchell om?? Een zelfde model (na)maken dat al door iemand aangeboden wordt is in mijn ogen gewoon not done. Kies dan een ander model.

Uiteraard is dat goedkoper, je omzeilt de winstmarge van de ontwerper. Dat heeft niets te maken met dat het bij een ander printbedrijf goedkoper zou zijn.
