Militaire trein in 1:87 > de wagons

[Rockerbox2]

Romar

Ik had gisteren ff nix beters te doen dan wat klooien met twee foto's en Photoshop, Formule 1 begon pas om 22:00 bij de BBC dusssss......, onderstaande is het resultaat.

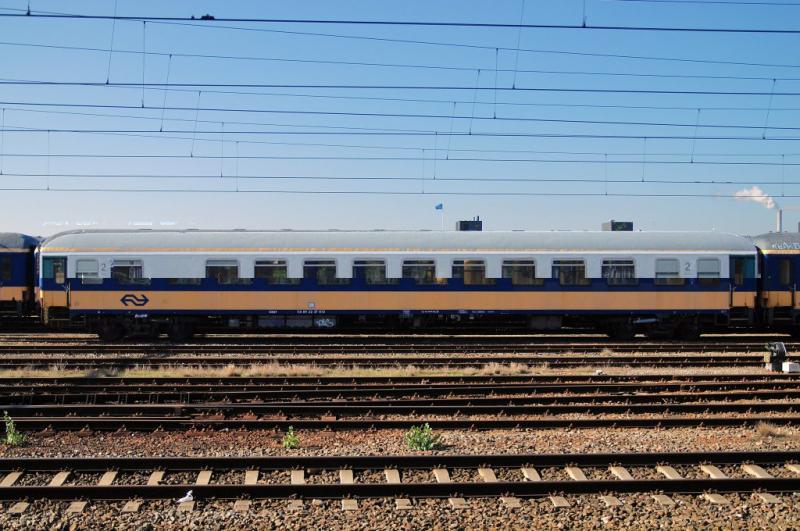

We zien hier een foto van een Bm 235 in de  ICK uitvoering als ondergrond met daar bovenop een foto van een halve Bcmkh 240. Als ik, van de ICK de goede kant (lees dezelfde kant) heb als van de Bcmkh 240, zijn dit zo ongeveer de verschillen.

Groeten

Rino

[Romar]

Inmiddels ben ik begonnen met de bouw.


Een aantal van de gebruikte gereedschappen.


Gereedschappen. by Romar Keijser, on Flickr

Uit een plaatje styreen heb ik een stukje gemaakt wat in het raam past, aangezien die dicht moet gemaakt worden.


Inzet stukje voor raam. by Romar Keijser, on Flickr

Op deze manier dus, alleen, dan wel in het raam er naast, voor de foto niet opgelet in welk raam ik het stukje heb zitten duwen.  Het stukje zit nog los dus daar verwacht ik geen problemen mee.


Raam dicht. by Romar Keijser, on Flickr

Dat was het simpele stukje, nu werd het tijd om aan de andere kant de boel te slopen.
Met een mes een deel van de zijwand er uit gesneden.


Stuk... by Romar Keijser, on Flickr

En vervolgens weer een nieuw stukje gemaakt, het raam wat te groot was, heb ik door de midden gesneden en ingekort. Daarna de twee delen weer aan elkaar gezet.

Vervolgens nog 2 stukje styreen toegevoegd om de wand weer dicht te kunnen zetten.


Nieuwe wandje. by Romar Keijser, on Flickr

Zo ziet het er uit als het nieuwe wandje er in zit. Zit nog los overigens.


Proef passen. by Romar Keijser, on Flickr

Oh ja, de ramen passen er natuurlijk ook prima in.


Past er mooi in dacht ik. by Romar Keijser, on Flickr


Dat was hem even voor nu.


Romar

[fissy]

  mooi, zal mijn rijtuigen nog opzoeken,... Was deze week in Jena, dus geen mogelijkheid gehad. Zal ergens ook een tekkening liggen hebben van het original..

[Romar]

Staan er op die tekening ook gegevens over de apparaten, aggregaat, diesel tank, kasten en dergelijken die onder het rijtuig hangen? Dat zou het op zich wel makkelijker maken voor de bouw daar van.

Doe maar rustig aan, het is niet zo dat ik de rijtuigen dit weekend nog wil zien, ik zie ze vanzelf wel verschijnen.


Romar

[Hemmo]

@Romar

"De eerste wagens voor de trein zijn inmiddels in huis, om te beginnen heb ik 5 Laads'en om te beladen.
Aan de Laads'en ga ik niks doen, misschien wel versnijden en her plaatsen van de keggen die er bij zitten maar dat is het dan ook wel. Voor het beeld even een plaatje van een Laads mocht iemand niet weten wat het is:"

Het woord versnijden is echter een druggerelateerd begrip! Teveel lijm gesnoven of zo..........?

[Romar]

Voor de rest alles goed met je?

[Hemmo]

Hahaha, gevat antwoord.

Zomaar een ideetje voor je project: gooi je er ook een verlichting (binnenkant van rijtuig) bij?

[Luit]

@Hemmo
Waar het hart van vol is.
Versnijden is een normaal werkwoord en absoluut niet alleen aan roesmiddelen gerelateerd

[Romar]

Binnenverlichting heeft inderdaad ook al door me hoofd gespookt ja.
Is de wagon zelfs al op voorbereid, stroom afname zit er al in af fabriek.

Alleen nog info vinden over de inrichting van een dergelijk rijtuig, of staat dat ook op de tekening Bernd?


Romar

[Hemmo]

Zag een uitgebreid verslag over inbouwen van verlichting in Railhobby deze maand (december).
Met mooie foto's.

Is dat wat?

[Rockerbox2]

Hoi Romar,

Welk merk rijtuigen heb je gebruikt als donor ?
Heb je daar gelijk een extra setje ruiten bij besteld omdat je nu 1 extra klein raam hebt?

Het wordt steeds leuker

Ride On

Rino

[Dennis1984]

Lekker bezig Romar, ben benieuwd hoe je knutselkunsten dit keer aflopen!

Met vriendelijke groet,
Dennis

[Romar]

Welk merk rijtuigen heb je gebruikt als donor ?

Roco 64433.

Heb je daar gelijk een extra setje ruiten bij besteld omdat je nu 1 extra klein raam hebt?

Nope, wil kijken of ik andere ramen kan laten maken, aangezien de Roco ramen eigenlijk niet correct zijn voor dit rijtuig.
Voor de kleine raampjes wil ik denk ik iets uit resin gieten, aangezien de ramen in het rijtuig niet doorzichtig zijn verder.
Maar daar moet ik nog even naar kijken, misschien kunnen die ook wel gewoon gemaakt worden en wordt dat effect waarschijnlijk net even mooier.

Lekker bezig Romar, ben benieuwd hoe je knutselkunsten dit keer aflopen!

Ja, ik ook.


Romar

[Romar]

Eerste stap is gezet richting twee Sglps'en in 1:87


Vandaag 4 draaistellen binnen gekregen, alleen zaten er wel veel onnodige onderdelen bij...


Roco VAM wagens. by Romar Keijser, on Flickr

En hier de andere hoofdrol speler, een fleischmann Sgns.


De basis, Fleischmann Sgns by Romar Keijser, on Flickr

Mooie wagens trouwens, die nieuwe VAM wagens, ik zou er bijna een stammetje van aanschaffen...


De draaistel donor. by Romar Keijser, on Flickr

Even een draaistel er onder vandaan getrokken, gesloopt en even voor het idee er onder gezet


Het idee. by Romar Keijser, on Flickr

Roco draaistel uit elkaar gehaald, zit met 4 lipjes vast aan het deel met de draaistelzijkanten.
Wel eerst de wielen er uithalen anders maak je het je zelf wel heel moeilijk.


Draaistel uit elkaar gehaald. by Romar Keijser, on Flickr

In het midden een origineel Fleischmann draaistel, rechts een origineel Roco draaistel en links een origineel Romar draaistel.


Draaistellen. by Romar Keijser, on Flickr

Oplossing was eigenlijk heel simpel, pennetje er afgebroken, en de 2 gaatjes die er naast zitten open gemaakt tot een langwerpig gat. Vervolgens heb ik in een stukje styreen een gat geboord van 2mm. Dit heb ik vervolgens opgeruimd met een vijl tot de maximale diameter van de vijl plus een beetje. Geen idee wat de maat nu is, heb ik verder niet opgemeten.

Ik maak het plaatje styreen van een dusdanig formaat dat het mooi in de uitstulping past, zo past het mooi tussen de 2 lagen van het draaistel in. Ik lijm het plaatje overigens aan het rechter deel, niet aan het linker deel zoals het nu ligt. Ik doe 2 dotjes lijm aan de onderkant van het deel met de draaistel zijkanten, daarna klik ik het geheel, als de lijm nog nat is, weer in elkaar.
Er kan dan eventueel nog wat geschoven worden om het gat mooi in het midden te krijgen.

Als de lijm droog is proef pas ik het even en haal ik er desgewenst nog even de vijl door.


Stukje styreen. by Romar Keijser, on Flickr

Aan de Sgns'en dient er ook iets aangepast te worden, niet veel maar toch.
Het pinnetje wat de oude draaistellen beperkte in de uitslag heb ik weg gehaald omdat dit de nieuwe draaistellen in de weg zit. Zie verschil met boven en onder.


Sgns iets aanpassen. by Romar Keijser, on Flickr

Kudde met aangepaste draaistellen, klaar om onder de nieuwe eigenaren te worden gehangen.


Aangepaste draaistellen. by Romar Keijser, on Flickr

Zo dus.


En gemonteerd. by Romar Keijser, on Flickr



Dat was het voor deze keer, de draaistellen zijn nu klaar.

Volgende stap is denk ik het aanpassen van de zijkanten, hier en daar wat weg halen en hier en daar wat toevoegen. Aan de hand van foto's en eerder gemaakte tekening even kijken wat weg moet en wat niet.


Mvg,


Romar

[Romar]

Tijd voor een update:

Nu de draaistellen past gemaakt zijn kan ik met de rest van de wagen verder.
Om te beginnen eerst de wagen uit elkaar gehaald.


Wagen uit elkaar gehaald. by Romar Keijser, on Flickr

Koppel mechaniek:


Koppel mechanisme. by Romar Keijser, on Flickr

Pas op, die draadjes schieten met een beetje pech in de richting van kwijt...


Koppel mechanisme uit elkaar. by Romar Keijser, on Flickr

Gister was er ook nog een klipje van de draaistel bevestiging gesneuveld...
Heb het gebroken klipje  helemaal weg gesneden en vervolgens uit styreen een nieuwe gesneden en op de wagon gelijmd. Werkt weer als van ouds.


Nieuw klipje gemaakt, was gebroken. by Romar Keijser, on Flickr

Beide wagens uit elkaar gehaald, klaar om aan gewerkt te worden.


Klaar om bewerkt te worden by Romar Keijser, on Flickr

Eerst stappen zijn reeds uitgevoerd, zie hier het verschil tussen origineel (onder) en bewerkt (boven). Gaat nog wel iets werk in zitten om het helemaal strak te krijgen overigens.
De opstaande randjes heb ik met een guts (soort beiteltje) weg gehaald, voorzichtig werken en opletten wat je doet is daarbij wel handig.


Vergelijking. by Romar Keijser, on Flickr


En dat gezegd hebbende, is het nu tijd voor een middag slaapje, anders gaat het niet goed met het gutsen van de 3 overige zijdes.



Romar
