BNLS-Werkspoor - Bouw van NS 3400, from scratch

[ErikBos]

Het is momenteel beetje stil hier, aangezien ik met andere projecten bezig ben.
Ik ben met mijn spoor1 lok bezig deze af te ronden voor de winter. Ook komen er 3 dagen waar ik wil gaan rijden waar onder in Wijchen en 2 dagen "Kleintje Stoom" in Leek.
Dan wordt de lok afgerond en voorzien van dummy leidingen etc.
Het investeren in de H0 model wacht ik even mee.

Eerst andere dingen afronden
De H0 model ligt gelukkig niet in de weg, das wel anders met een Spoor 1 of 3,5" model.

Gr
Erik

[RobbertJan]

De puzzelstukjes vallen dan op de plaats, als het goed is heb ik de spoor 1 loc dan
menig maal al gezien, zoniet in het bijzijn van Gerard van Egmond en zijn 3400.

Tis een mooie machine, ik heb d'r in 1:87 van Philotrain.

Gr.

Robbert Jan.

[ErikBos]

De puzzelstukjes vallen dan op de plaats, als het goed is heb ik de spoor 1 loc dan
menig maal al gezien, zoniet in het bijzijn van Gerard van Egmond en zijn 3400.

Tis een mooie machine, ik heb d'r in 1:87 van Philotrain.

Gr.

Robbert Jan.

Dat zou heel goed kunnen dat het mogelijk die van mij is.
Heb laatst een compliment gekregen dat ik een van de weinige ben die dit model voltooid.
Het is redelijk pittig model, en ik maak het mij zelf niet makkelijker om hier na een NCS 41 op spoor 1 te bouwen. Frame met stoomverdeling al bijna zo ver in 3D.
Ik kan evt nog een nieuw topic aan maken betreft de bouw van mijn livesteam activiteiten.

Groeten,
Erik

[dimo1_dimo1]

Dat is natuurlijk ook heel leuk om te volgen

[ErikBos]

Hallo iedereen,

Ik heb hier lang niks geplaatst. Ook goede reden voor. Weinig nieuws gedaan aan het model.
Ik heb meerdere projecten liggen. 3D printer, de kolengestookte spoor 1 NS 3400, buiten spoor. En komt nog een bij.
Nieuwe freesmachine ombouw naar CNC. Zo veel mogelijk omzetten in 3D. Komende maand ga ik de machine aanschaffen.

Maar het H0 project zit nog altijd in mijn gedachten. Dit ga ik ook weer voort zetten. Ik had laatst gezegd dat ik de wielen en motor zou bestellen. Dit heb ik echter nog steeds niet gedaan dus moet het draadje even weer oppakken.

Op mijn laatste dag van de vakantie heb ik in Duitsland de eerste aanschaf gedaan voor de loc.
ESU loksound V4.0. Hier heb ik nog enkel accessoires voor nodig om de decoder te programmeren. Keuze hoe ik de lok wil bedienen ben ik nog niet uit. voor keur via PC waar je ook een volledig rij programma/schema kan maken.

Tot mijn verbazing heb ik nog foto's van de loc die ik nog niet heb laten zien.
Tender frame was ik mee bezig en ook deze zal ik afronden.
De wielen en motor wil ik toch echt gaan bestellen binnen kort.

[dimo1_dimo1]

ziet er goed uit
3D printen, erg leuk

[zuylen]

Prachtig, al dat edele handwerk!

[ErikBos]

Kuch* Kuch*  Proest* Kuch*

Laat ik hier eens het stof af halen.

Hallo BNLS Lezers

Ik heb al een tijdje niks meer aan de bouw van de H0 3400 gedaan. De spoor 1 ging toch echt even voor.
In middels heb ik deze nu afgebouwd en staat in de kleur. Moet alleen nog de biesjes er op zetten met een trekpen en misschien nog wat nummers.
Maar dat zijn winter activiteiten.

Ik was bezig met het maken van het tender frame...maar dat is bij 2 plaatjes aan elkaar solderen gebleven en niet meer verder gegaan.

Wat heb ik wel gedaan in al die tijd?

Aan de H0 niks zo als ik al aan gaf.
De spoor 1 ns 3400 afgerond en gespoten
3D Printer verder verbeteren
En in middels werkplaats uitgebreid met een 2e frees bank met lagere tafel.
Deze aan gepast met centrale olie smeering en omgebouwd tot CNC. Deze is nog zeker niet af en moet nog nieuwe motor aan en tool wissel systeem.
En niet vergeten een behuizing.
Ook nog baan wissel gehad.

Conclusie: ik heb het er maar druk mee.

Even paar foto's:








Het H0 draadje wil ik weer op pakken.
Ben weer wezen zoeken wat ik ook al weer nodig had. Via GM&S had ik toen een prijs aanvraag gedaan waar ik de gearbox aan de prijzige kant vond.
Ook de wielen die hij levert moesten geperst en gekwarteert worden op de assen met een tool. Deze tool zou ik zelf kunnen maken wat geen probleem is. Maar als er andere mogelijk heden zijn doe ik die liever. Dus wil ik liever romford wielen. Makkelijk demonteer voor als klaar is en gespoten moeten worden.
Via http://www.scalelink.co.uk/ kan alles heel makkelijk besteld worden. Prijzen vind ik niet duur.

Echter zit ik met 1 min punt. De benodigde diameter hebben ze niet. Ik zoek drijfwielen met een diameter van 17mm en 16 spaken.
Wat wel geleverd wordt is diameter van 18mm met 16 spaken.

Nou weet ik niet of dit een probleem gaat geven. Iemand misschien die hier meer over kan vertellen?

[Gerke]

Hoi Erik,

Beetje tijd over: de rokerij. Let op Seuthe 21E!



met schoorsteen eroverheen:



Wielen: 18 mm. Zie pb!

Grt,

Ger

[ErikBos]

Ik wou eigenlijk een en ander bestellen via Scale link,
Echter zijn er 2 soorten wiel as lengtes.

16,5mm en 14mm

Welke moet ik nou nemen?
Heb zelf een vermoeden van 14mm. Maar wil het zeker weten.

[ErikBos]

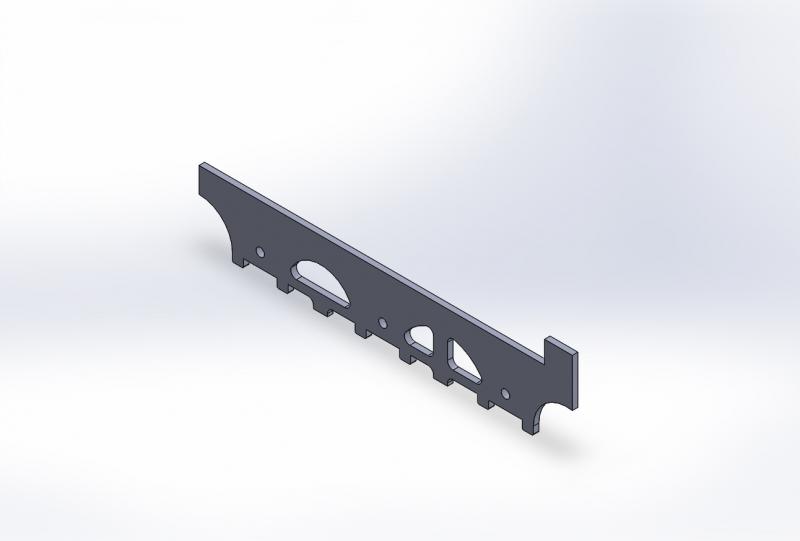

Dinsdag bezig geweest met het tekenen van de tenderframe platen.
Vervolgens ga ik deze hier thuis cnc frezen uit 2x 1mm staalplaat op elkaar gesoldeerd.

Ik zit nog te bedenken hoe ik de wielen ga monteren.
Oorspronkelijk volgens de tekening van het H0 model zitten er verende lagerblokken in.
Maar ik denk dat ik de lagers van de lok en tender niet afveer maar gewoon vast om problemen te voorkomen.
De lagers voor de tender moet ik nog tekenen en het frame is nog niet af.
Ik denk na over sleuven in het frame waar ze in geschoven worden met lagers.

[ErikBos]

Heeft even geduurd, maar heb de wielen, assen, motor en gearbox besteld bij scalelink!
Ben benieuwt wanneer ik het ontvang.

[ErikBos]

Afgelopen vrijdag wielen etc ontvangen. wielen zien er strak uit. Motor is mooi compact.
Eens zien wanneer ik tijd heb om de lager blokken te maken.

Tender frame staat klaar om gefreesd te worden. Wellicht heb ik hier vanavond tijd voor.

[ErikBos]

Al weer een kleine update. Het gaat niet zo hard om dat ik mij veel bezig hou met het spoor 1 stoom gebeuren.
Afgelopen zaterdag naar eurospoor geweest. Veel gezien en super dagje gehad.
Hier wou ik niet met lege handen naar huis.

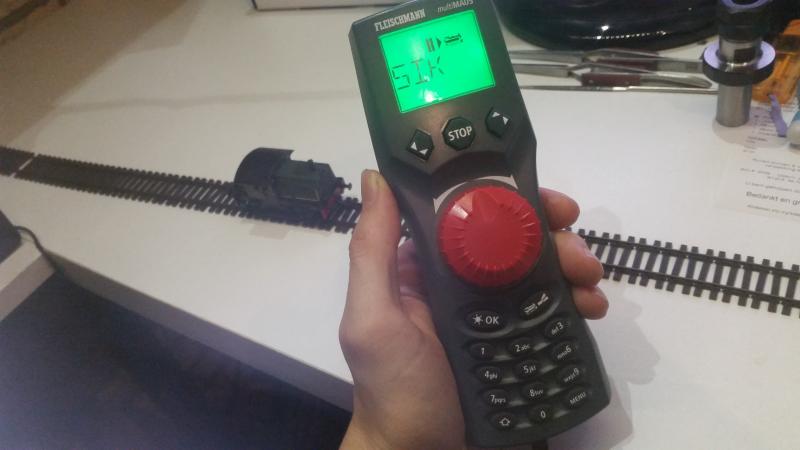

Ik ben thuis gekomen met Multimaus van Fleischmann.

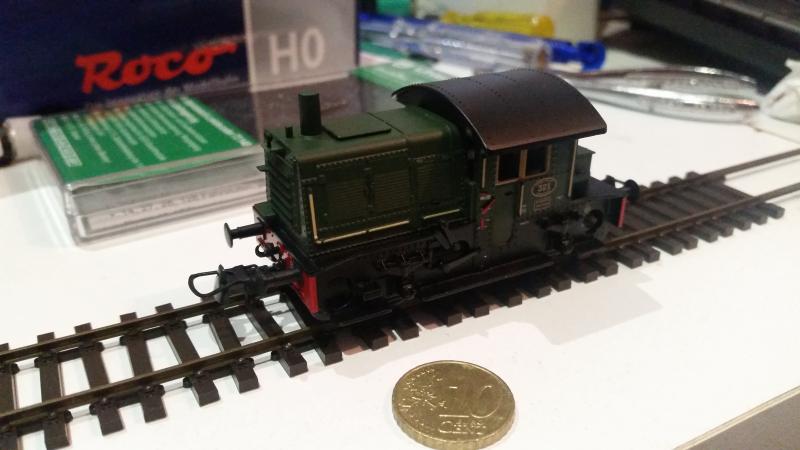

Ook een Groene Sik mee genomen van Roco.

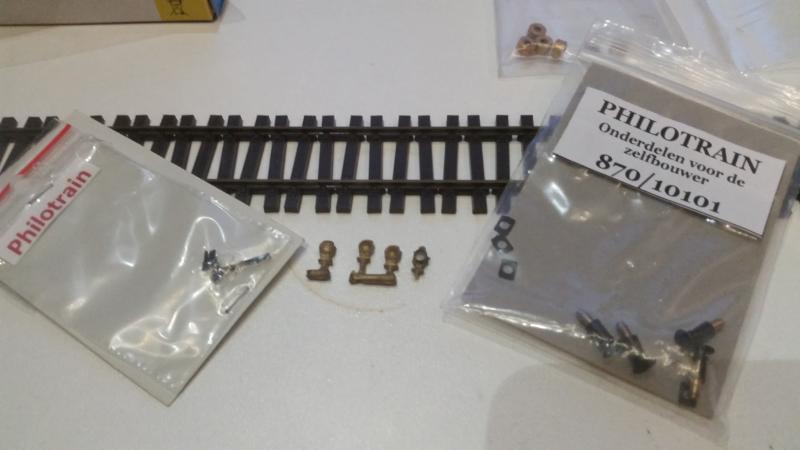

Voor de 3400 heb ik 4 verende buffers, 1 trekhaakje en 4 NS lantarens van Philotrain aan geschaft die ik daar tegen kwam.

Dinsdag even naar de winkel gegaan voor een decoder en een stuk flex rails van Tillig om te kunnen beginnen.
Gedachten was om met peco streamline code 75 een baatje te maken, maar moet zeggen dat ik spoor van Tillig ook niet slecht vind.
Ik las ergens iets dat het assortiment van Tillig wat uitgebreider is. Is nog iets om over na te denken.

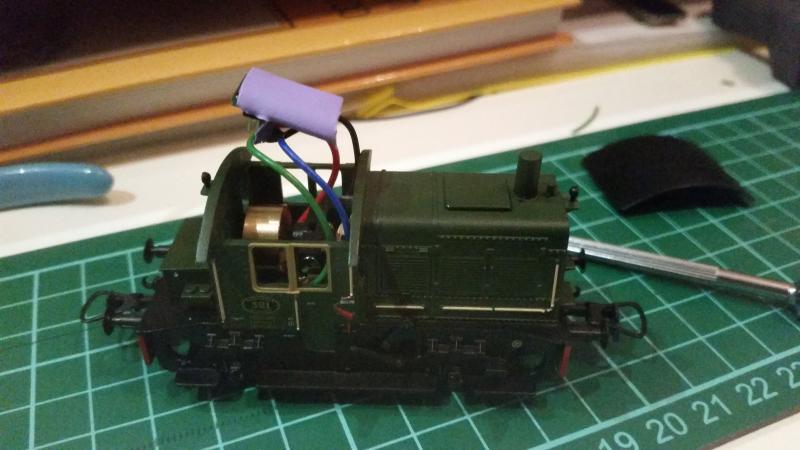

De sik heb ik voorzien van een Uhlenbrock 73140 decoder. Was even uit zoeken hoe ik deze in bouw met toch voor elkaar gekregen.
Ik wou deze voor in plaatsen, maar door de Plux 12 aansluiting was hier geen ruimte voor. Dus zit deze onder het dakje. Je ziet er gelukkig niet veel van en het kan net.
Later bouw ik er een automatische koppeling in als dat past samen met evt lampjes.






Nu de 3400

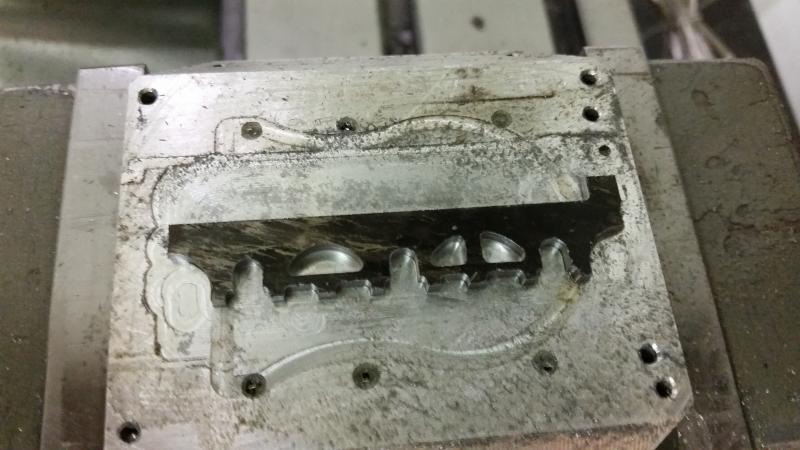

De tender frame platen heb ik tijdje geleden gefreesd. Deze zijn wel strak geworden.
Dit weekend wil ik hier mee verder.
De lagers van de lok zelf krijgen lagers van sinterbrons.
Ik denk dat ik ze niet verend doe. Eerst makkelijk houden.
De ketel en rook kast wil ik ook mee gaan beginnen.

[roadster36]

strak hoor.
Hoe zet jij die frameplaat vast op het onderste blok?
