Auteur Topic: Zelfbouw Nederlandse Perrons  (gelezen 4238 keer)

WesleyMunnik

  • Offline Offline
  • Berichten: 1120
Zelfbouw Nederlandse Perrons
« Gepost op: 12 augustus 2013, 21:43:52 »
In dit draadje wil ik de bouw laten zien van de perrons welke ik in N-Spoor ontworpen heb voor mijn treinbaan.
Het mooiste is van deze bouwwijze met de plotter en Autocad is dat je dit heel snel in formaat kan aanpassen.
Deze bouwbeschrijving kan voor elke schaal gebruikt worden.

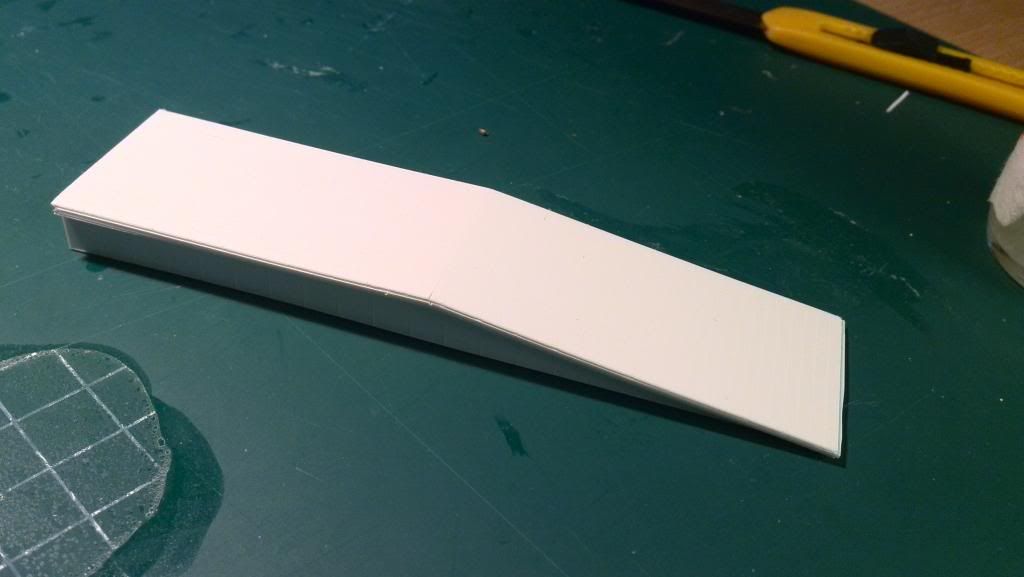

Allereerst begin ik met de hellingsbaan.

Deze is 30 mm breed en heeft een lengte van 120 mm.

Allereest het plotplaatje, wat zit hier op?
2 zijkanten welke uit 3 laagjes bestaat, 1 stoepplaat met 2 plaatjes eronder om deze op dikte te brengen en 1 tussensteun.

Dan snij je de 2 zijkanten en de achterkant uit.

Dan heb je 9 onderdeeltjes.

Deze lijmen we trapsgewijs zoals op de foto.
En dat ziet er zo uit zoals op de foto.

De andere kant is er nu ook aangelijmd met de trapmethode

Het steunplaatje

En deze lijmen we terhoogte van de ''vouwplek" in het frampje.

Dan hebben we de 3 topplaatjes.

Allereerst lijmen we met Plastructweld 1 plaatje ZONDER gravures aan het framepje aan de binnenkant.

Dit doe je nogmaals en dan het topplaatje erop.

Echter hier moet je opletten want er dit kan een hellingsbaan zijn voor aan de linkerkant maar ook voor de rechterkant, dus let goed op tijdens de bouw.

Een fototje van de gravures van het Stoepplaatje compleet met geleide tegels.


Dan gaan we verder met een tussenstuk van 30 mm breed en 240 mm lang.

Allereerst snijden we het plaatje tussen het mesje en het lijmpotje uit.

En die zien er dan zo uit als ze uitgesnijden/gebroken zijn.

Dan maken we er 6 setjes van steeds 2 plaatjes van.

Welke we dubbelvouwen zodat we 6 plaatjes overhouden.

En van die 6 plaatjes maken we 2 plaatjes van 6 plaatjes diek

Hier ziet u het Perron inclusief de 2 onderplaatjes.
Deze snijdt u uit tot u het volgende heeft.

Waarvan je het linkerdeel dubbelvouwt en aan elkaar plakt.
Dan heeft u als het goed is dit
Deze plakken we op elkaar tot 1 plaatje.

Samen met de hellingsbaan zie je goed dat ze keurig elkaars patroon overnemen.


6 strips van 3 lengtes welke de 2 zijwanden gaan vormen.

Van elk stripje maak je een setje van drie dus 3 verschillende lengtes.
Het zelfde met de kopwandjes.

Dan plakken we de strips op de zelfde manier in elkaar op de zelfde methode als de hellingbaan tot je 2 van deze stukken hebt.

En deze lijm je dan aan elkaar.
En dan pakken we  de steunstrips en lijmen deze in.

Daarna leggen het de stoepplaat op het framepje en lijmen deze vast.



Samen met de hellingsbaan vormt dit nu een perronnetje van 36 centimeter lang.

De overgang tussen 2 perrondelen. Bij het lange perron heb ik perongeluk de verkeerde versie geplot dit is bij de andere exemplaren welke ik bouwen ga anders.

Samen met een reeds geschilderd exemplaar.

Een foto met wat materieel ernaast.


Hellingsbaan naast een Plan W
En een mooi perron van 60 centimeter lang.


En dan nog 1 foto van een geschilderd exemplaar.


Dit was dit bouwverslagje van mijn perrons.

Met vriendelijke groeten,

Wesley Munnik
Met vriendelijke groet,

Wesley Munnik

Zie ook mijn bouwdraadje
http://forum.beneluxspoor.net/index.php/topic,61317.0.html

Rubedino

  • Gast
Re: Zelfbouw Nederlandse Perrons
« Reactie #1 Gepost op: 12 augustus 2013, 23:32:37 »
Leuk gemaakt.

Dit heb ik ook al eens gedaan maar dan met de laser in spoor 1.


Bahnsteig by Rail-Kees, on Flickr

Ton van W

  • Offline Offline
  • Berichten: 131
  • Als je het kan bedenken wordt het ook mogelijk.
Re: Zelfbouw Nederlandse Perrons
« Reactie #2 Gepost op: 15 oktober 2016, 10:29:49 »
Mooi gemaakt Wesley  (y)
Welk (plaat)materiaal heb je gebruikt ?

Gr. Ton
iTrain - Digikeijs DR 5000, DR 4088(LN), DR 4018 - Ho - Fleischmann profi

Jan-Peter

  • Offline Offline
  • Berichten: 1939
  • Bnlx treinendokter.
Re: Zelfbouw Nederlandse Perrons
« Reactie #3 Gepost op: 15 oktober 2016, 12:51:41 »
Uch, Uch, Kuuch, wat een stof hier.  ;)

Het is styreen en waarschijnlijk gegraveerd met een Cameoplotter of vergelijkbaar.

Jan-Peter
« Laatst bewerkt op: 15 oktober 2016, 13:02:39 door Jan-Peter »
10* Dig. HO 3Rail ,HOe DB/OBB IV/V, Maritieme thema's.

charp

  • Peter
  • Offline Offline
  • Berichten: 1429
  • werken met de aaiket
Re: Zelfbouw Nederlandse Perrons
« Reactie #4 Gepost op: 15 oktober 2016, 13:01:20 »
Mooie techniek met een fraai resultaat. Mag ik ervan uitgaan dat deze voor mij nieuwe techniek ook werkt voor perrons in een boog ?


Peter
HO/2-rail =/ECOS II & LokProgrammer/MultiMaus/Rollend mat.: Fleischmann, Roco, Trix, Liliput, Piko, Rivarossi, Brawa, Jouef, ESU, Lima/Tijdperk: periode IIIb-IVa/DB

Rondje_HO

  • Offline Offline
  • Berichten: 6848
Re: Zelfbouw Nederlandse Perrons
« Reactie #5 Gepost op: 15 oktober 2016, 14:23:50 »
Even een paar vraagjes, uitgaande dat het inderdaad met een Cameoplotter is gemaakt  :)  Je kunt wel veel informatie vinden op internet maar dan vaak net anders, niet precies op modelspoor gefocust.

Kun je ook verschillende diepten in een keer laten plotten? Dus bijvoorbeeld complete wanden die door en door los zijn van de basisplaat (of die je er in ieder geval zonder moeite uit kunt drukken) maar dan gelijk met bijvoorbeeld steentjes-reliëf erin? En dat steentjes-reliëf, is dat netjes genoeg (in schaal H0) om met een grijze wash de voegen uit te laten komen? Het plaatmateriaal, is dat de normale witte styreenplaat van Evergreen? En wat is de maximale dikte die je kunt snijden?

Alvast bedankt  :)

luckap

  • Nieuwe gebruiker
  • Offline Offline
  • Berichten: 3
Re: Zelfbouw Nederlandse Perrons
« Reactie #6 Gepost op: 11 oktober 2019, 13:33:25 »
hallo
heb je nog de plots voor plan q ?

gr lucas
