wat zou het formaat van een spiraal zijn(lengte, breedte)? want ik denk dat dit te groot is voor mijn beperkte ruimte

[Hendrik Jan]

In mijn baan zit een spiraal met boogstraal r3 (piko), dat is dus ongeveer 48 cm. Buitenafmetingen van de plaat komen dan op 105cm. Inclusief vrije ruimte profiel.

Afstand tussen de lagen: 7,5cm(!)
Daadwerkelijke ruimte tussen bovenkant spoorstaaf en onderkant volgende laag (multiplex 4mm) is dus....
66mm
Dat is precies voldoende.
Mijn elektrisch materieel rijdt met gestreken pantograven , maar dat is voor jou geen zorg, gezien je stoomdepot.
Overigens heb ik een dubbele spiraal, de r2-binnenbocht wordt bereden door de dalende trein.

Mijn ICE-III komt zonder problemen boven (6 bakken), de autoslaaptrein (7 bakken) komt ook zonder problemen boven.

Maar ik kan me voorstellen dat stoomtreinen er meer moeite mee hebben,omdat de aandrijving vaak in een (lichtere) tender zit.

Kortom, mijn advies;
doe jezelf een lol, haal een strook multiplex en ga experimenteren.
Heb ik ook gedaan. Testen scheelt altijd een hoop ergernis later.
Ik denk dat je wel mogelijkheden hebt, gezien de ruimte.

Hendrik Jan (je weet wel, Plankendam enzo...)

[dimo1_dimo1]

ja Hendrik, plankendam is bij mij zeer bekent, vermaak me heel erg met jou draadje
105 cm is nog wel te doen.. alleen nadeel van een spiraal vind ik altijd dat je niet direct alle ruimte tot je beschikking hebt die er boven zit..
dus het gevolg daarvan is 105 cm aan verloren ruimte of eerder zien te dalen om al 7,5 cm naar beneden te zijn op het moment dat we bij de spiraal aan komen..

waar ik ook mee zit is dat ik eigenlijk geen keerlussen wil maken omdat dat me een hoop moeite kost om dat goed te laten functioneren en dat met een enkelsporige spiraal onvermijdelijk is. verder zit ik ook met beperkte hoogte wat me ook een beetje weerhoud van een spiraal naar beneden.

zal er in ieder geval eens over nadenken, maar vermoed dat het m niet word

[MC]

Als je nu een keerlus onder je baan maakt en met R2 ga je naar beneden in je spiraal en klimt met R3.
dat heb ik ook gedaan in mijn vorige baan.
Aansluiten is een eitje van een keerlus module, zeker na het werkend krijgen van een draaischijf

[dimo1_dimo1]

zijn er ook keerlus modules voor analoog bedrijf?
al begin ik ook erg te denken aan het aanschaffen van een multimaus

[MC]

analoog is het helemaal een eitje zoek maar eens op google.
dacht dat het zelfs kon met 4 diodes ( meen ik ergens gelezen te hebben)
Zelf heb ik nog 3 modules van wim ros.
mocht je intresse hebben

Gr
Mark

[dimo1_dimo1]

dank je mark
net voor mezelf besloten dat ik geen klimspiraal ga maken aangezien het aardig wat ruimte kost en een schaduwstation wel erg dicht bij de grond komt in mijn opstelling(huidige baan zit al op 50 cm van de grond )

[GLR89]

Dag Auke, volgens mij hoeft een rail spiraal niet veel ruimte van de (zichtbare) baan af te snoepen. Je kunt bijvoorbeeld een kwart-of een halve spiraal in het zicht laten lopen voordat hij een tunnel induikt. Neemt kwa zichtbaarheid niet meer ruimte in dan een normale bocht. Verder bied een spiraal naar mijn idee veel opstel ruimte voor locs en treinen zonder daar een complexe wisselstraat of net niet in de beschikbare ruimte passende opstel station te moeten maken. (bekende frustratie bij mij ) zou voor de grap toch eens kijken hoeveel ruimte het inneemt want naar mijn idee kost een Keerlus meer ruimte Veel succes met plannen en de bouw van je baan. Gr. Gijs

[dimo1_dimo1]

een keerlus kan meer ruimte kosten ja alleen als je geen keerlus en geen railspiraal neemt heb je nog redelijk de ruimte

[GLR89]

Dat is zeker zo  meende dat jij een Keerlus wilde toepassen maar denk dat ik ergens overheen gelezen heb dan

[dimo1_dimo1]

nee, heb juist liever niet meer een aangezien dat een hoop dingen anders maakt (keerlusschakeling en ompoling van de hele spoorbaan)

[tijgernootje]

Je zou het spoor rechts in de rechterhoek kunnen laten zakken vanaf je boog en t  dan een tunnel in laten duiken,over die lengte zakken naar een spiraal is dan al een stukje makkelijker denk ik,zeker als je dat spoor dan gelijk laat overlopen in een spiraal ri schaduwstation.
Je kunt dan met een 2e spoor van je schaduwstation naar boven komen en dan in t zicht weer vrolijk verder rijden ri station.
Zomaar even een idee van iemand die nog wakker moet worden
Plan is verder geloof ik wel mooi

[Hendrik Jan]

Auke,

toen ik een spiraal, keerlus en schaduwstation opperde, dacht ik dat je digitaal spoorde. Het verbaast me dat je analoog rijdt, gezien de mogelijkeden die DCC biedt, en gezien je technische kennis en kunde.

Ik ben een paar jaar terug digitaal gegaan en zie alleen maar voordelen: mooier licht, geluid, mooier rijden, eenvoudiger schakelingen.

Een multimaus heb je al voor 5, 6 tientjes, een decoder voor 2 tot 3 tientjes. Is een bescheiden investering in verhouding tot de pret die het oplevert. En een keerlusmodule maakt het nog makkelijker om een schaduwstation te berijden.

Ik zal eens een tekening maken van het schaduwstation dat ik ongeveer voor je in gedachten had.

Hendrik Jan

[Hendrik Jan]

Bij deze:

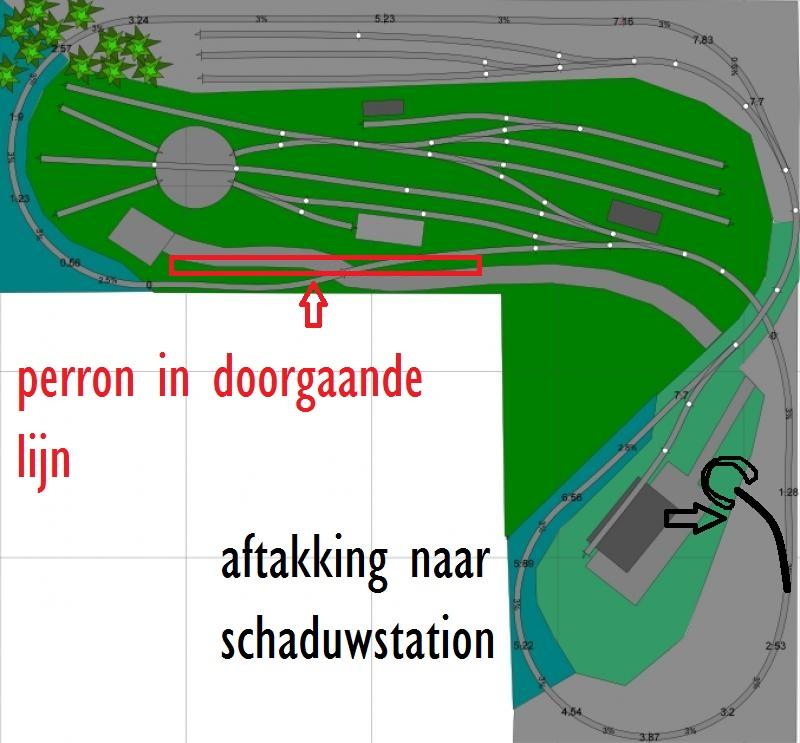

rechtsonder takt de spiraal naar beneden af. Dit gebeurt achter de fabriek, dus uit het zicht.

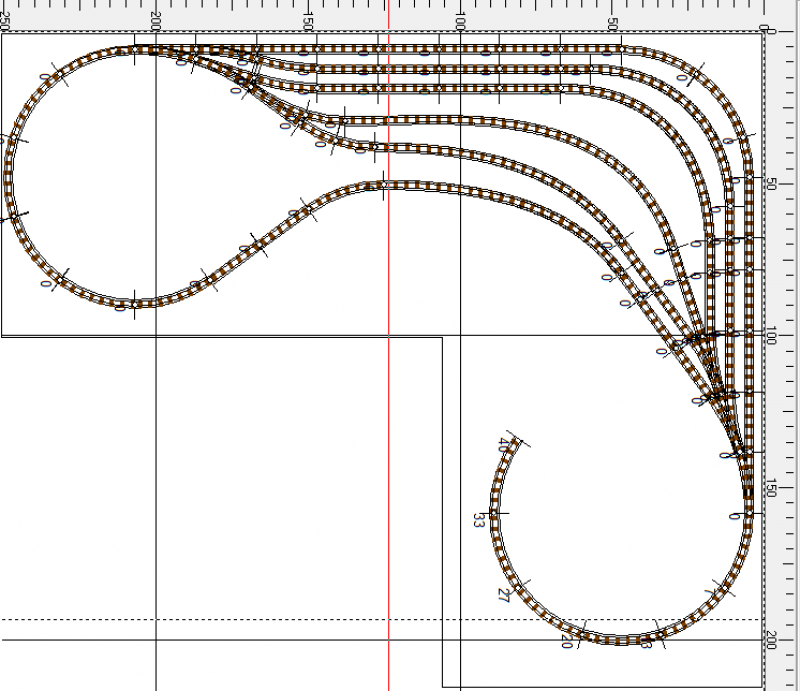

Dan de "onderwereld":

Lengte van de opstelsporen varieert van 1 tot 2 meter.
mooier is, om alle sporen een gelijke lengte te geven.

Nog mooier is, om links een spoorspiraal omhoog te sturen zodat je schaduwstation van 2 kanten bereikbaar is.
Scheelt ook weer een keerlus.

Hoop dat dit je inspireert, of je er wat mee doet is een ander verhaal

Hendrik Jan

[dimo1_dimo1]

denk dat ik het aanpassen van mijn baan bewaar tot ik een eigen huis/flat heb.. zit nu te breed om mooie modules te bouwen en wil niet mijn spul moeten slopen als het zo ver is(duurt nog ongeveer 1,5 jaar)
tot die tijd vermaak ik me wel met mijn huidige baan..
wil zo ie zo een test baantje erbij maken om wat te experimenteren met servo`s voor wissels en ontkoppelrails, hiervoor zoek ik nog 3 15 graden wissels voor onder de 7 euro(2x links en 1x rechts of andersom)

zal nog wel eens wat plannen maken en posten, de uitvoering ervan zal denk ik niet gebeuren bedankt voor jullie hulp in ieder geval

verder wat de multimaus betreft, daar zit ik ook nog sterk aan te denken alleen moet nog geld en een goede aanbieding vinden
