Auteur Topic: Sdr. Omme, de bouw van een kleine Deense module.  (gelezen 64464 keer)

Stedahult

  • Moderator
  • Offline Offline
  • Berichten: 6629
  • Team Mitropa - GDMB
Sdr. Omme, de bouw van een kleine Deense module.
« Gepost op: 15 februari 2013, 19:14:19 »
In een vorig bouwdraadje (En Dansk rangering modul) heb ik wat plannen
uitgezet voor de bouw van een Deense modulebaan. Die voornamelijk
bedoeld is om te kunnen rangeren. Al wilde ik het niet te fors hebben.


Afgelopen bouwvak vakantie kocht ik in Kolding het boek over de Trolhedebanen.
De vroegere spoorlijn van de TKVJ "Troldhede - Kolding - Vejen Jernbane". Deze lijn
is gesloten in 1967 en gesloopt in 1968. In de lijn zaten drie stations die met de
DSB gedeeld werden. Kolding, Grindsted en Trolhede. Dus al gauw had ik het boek
gelezen en natuurlijk gingen de raderen draaien. Een aantal stations kwamen
in aanmerking om te gebruiken voor het sporenplan. Sommige werden samen gevoegd,
andere vielen meteen af domweg omdat ze niet interessant zijn. De uiteindelijke
keuze ging tussen Sdr. Felding en Sdr. Omme. Het is dus Sdr. Omme geworden.

In Sdr, Omme was een spooraansluiting naar een meelfabriek. Ik heb er een kunstmest
fabriek van gemaakt. Omdat je daar met zakken, containers maar ook aanvoer van chemicaliën
kan werken. Zoals tot een paar jaar geleden in Vlaardingen bij Hydro-Agri het geval was.
Ook had dit station een goederen loodsje. In totaal liggen er zes wissels, wat meer dan zat is.
In mijn plan is de lijn overgegaan in 1967 naar de DSB. Zodat de industrie zich kon uitbreiden
in de regio waar de lijn doorheen gaat. Ik heb als tijd begin jaren 80 tot halverwege jaren 90.
Dat geeft veel ruimte en variatie in materieel keuze. En dat is weer mooi voor het verzamelen.


Tekening: H.Gr. Alkjaer

Aan het baanplan wijzig ik niet veel, het spoor naar de silo word wat loopt minder rond uit.
En het geheel is wat ingekort. Tevens ligt het geheel straks in een flauwe boog van zes graden.
Inmiddels zijn twee bakken geheel klaar en kunnen de sporen daar op gelegd worden, nummer
drie moet even wachten net als het onderframe. De kosten voor de rails vallen ook best mee.
Zes flexwissels van Tillig en negen maal flexrails van Roco. De stootjukken worden zelfbouw.


Foto: Sdr. Omme Egnsarkiv

Mvh Steef

Sønder Omme.
Midsommar på Högskogen.
Et stykke af Odsherreds.
Na zdrowie!

Ruud K

  • Offline Offline
  • Berichten: 12127
  • Schwarzburg-Neuffen-Bahn
Re:Sdr. Omme, de bouw van een kleine Deense module.
« Reactie #1 Gepost op: 15 februari 2013, 19:22:17 »
Ik ben reuze benieuwd naar de uitwerking van dit nieuwe project van je.

Groet,
Ruud
DB-tijdperk 3, Fleischmann-Roco-Trix, digitaal Multimaus

Gert1

  • Gast
Re:Sdr. Omme, de bouw van een kleine Deense module.
« Reactie #2 Gepost op: 15 februari 2013, 19:26:39 »
Leuk Steef! Ik ga dit met meer dan normale belangstelling volgen.  :)

Meteen een vraag: Waarom flex-rail van Roco en niet ook van Tillig?

mvg,
Gert

Stedahult

  • Moderator
  • Offline Offline
  • Berichten: 6629
  • Team Mitropa - GDMB
Re:Sdr. Omme, de bouw van een kleine Deense module.
« Reactie #3 Gepost op: 15 februari 2013, 19:38:58 »
@Gert. Daar heb ik er 19 van liggen. Dus is de keuze snel gemaakt.

Voor achter de middelste module heb ik dit naambord gefabriekt
volgens een foto uit het boek van een ander station. Het bord is
62 cm breed, de paal is 2.10 meter lang. De module komt op 1.30.

Mvh Steef

Sønder Omme.
Midsommar på Högskogen.
Et stykke af Odsherreds.
Na zdrowie!

Ronald Koerts

  • Offline Offline
  • Berichten: 7753
    • Bouw Endstation der Linie: Bahnhof Poggendam
Re:Sdr. Omme, de bouw van een kleine Deense module.
« Reactie #4 Gepost op: 15 februari 2013, 19:42:39 »
Bekende foto :) Leuk baanplan. Ben benieuwd naar de bakken. Het plan is ieder geval veel belovend. Mooi bord trouwens.

Groet Ronald.
Zijn we aan het bouwen? Ja! We zijn aan het bouwen: Ronald’s nieuwe project: Endstation der Linie: Bahnhof Poggendam!

Marty

  • Offline Offline
  • Berichten: 3180
  • team Mitropa
    • Team Mitropa
Re:Sdr. Omme, de bouw van een kleine Deense module.
« Reactie #5 Gepost op: 15 februari 2013, 19:47:08 »
komt er geen fries op dan ? :)
2014 is haalbaar toch ? 8)
Mvg Marty,

jakop

  • Gast
Re:Sdr. Omme, de bouw van een kleine Deense module.
« Reactie #6 Gepost op: 15 februari 2013, 20:10:36 »
Daar is de uitdaging!

- bewijzen dat modelspoor in DK niet saai is
- ons dat laten zien op ontraxs 2014 (tegen die tijd zijn we wel uitgekeken op Karst  ;) )

Ben benieuwd wat je er van gaat maken Steef  (y)

Stedahult

  • Moderator
  • Offline Offline
  • Berichten: 6629
  • Team Mitropa - GDMB
Re:Sdr. Omme, de bouw van een kleine Deense module.
« Reactie #7 Gepost op: 15 februari 2013, 21:20:35 »
@Marty, jawel. Afneembaar. Maarre... een jaar. Moet wel lukken denk ik.
Dat word dus tijdens bezoeken aan Zweden materiaal mee...
Mvh Steef

Sønder Omme.
Midsommar på Högskogen.
Et stykke af Odsherreds.
Na zdrowie!

Stedahult

  • Moderator
  • Offline Offline
  • Berichten: 6629
  • Team Mitropa - GDMB
Re:Sdr. Omme, de bouw van een kleine Deense module.
« Reactie #8 Gepost op: 21 februari 2013, 17:40:16 »

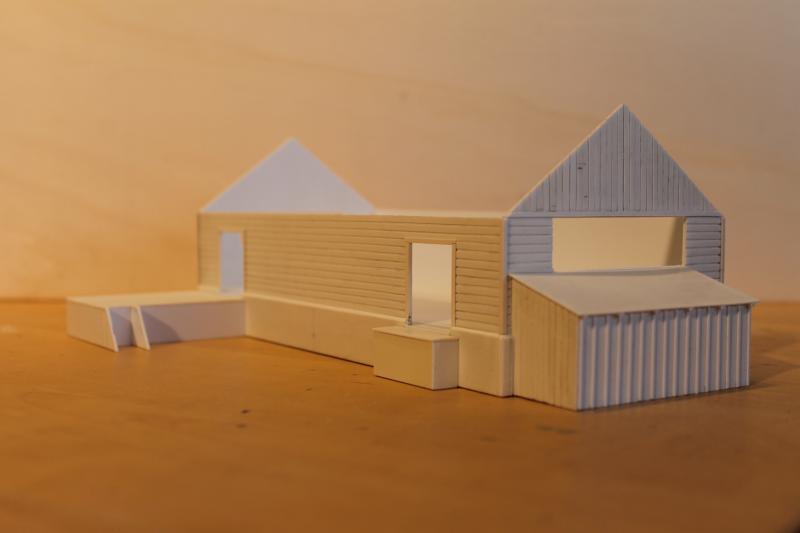

De afgelopen dagen wat met abs aan het spelen geweest.
Met het voorlopig resultaat ben ik wel tevreden. Zeker als je
je bedenkt dat ik een sumier tekeningetje, een soort van
3D plaatje en drie foto's van de goederenloods heb.

De TKVJ had drie afmetingen van goederenloodsen. De kleine
stations hadden een 9 meter loods, de middel grote (zoals Sdr. Omme)
een 20 meter loods en de grote stations een 35 meter loods.

Morgen ga ik de deuren en raampartij maken. Daarna nog 2 hulpspanten
voor het dak. Daarna kan het dak gesneden gaan worden.

De gebruikte dikten abs zijn: 0.2, 0.5, 1, 1.5 en 2 mm.
Evenals hoekprofiel 1.2x1.2. Alle stripjes zijn gesneden van 0.5 plaat.





Voor het dak erop gaat moeten alle naadjes tussen de stripjes geschuurd
worden met een stukje fijn schuurpapier. Tooltje hiervoor heb ik al gemaakt.
Er zit nu inmiddels een uur of 14 bouwtijd in. Vooral de stripjes vreten je tijd.
Net als het meetwerk, alhoewel.. Meet, gokwerk en 30 keer de foto's bestuderen..
Mvh Steef

Sønder Omme.
Midsommar på Högskogen.
Et stykke af Odsherreds.
Na zdrowie!

44

  • Team forummoderators
  • Offline Offline
  • Berichten: 13825
Re:Sdr. Omme, de bouw van een kleine Deense module.
« Reactie #9 Gepost op: 21 februari 2013, 17:50:21 »
Citaat
Meet, gokwerk en 30 keer de foto's bestuderen..

...en ondertussen de resultaten van je meetwerk vergeten. Heel herkenbaar!
Leuk onderwerp voor een klein-concept-moduleprojectje.
Wat betekent eigenlijk dat "Sdr" in de naam?

Groet,
Jan

Stedahult

  • Moderator
  • Offline Offline
  • Berichten: 6629
  • Team Mitropa - GDMB
Re:Sdr. Omme, de bouw van een kleine Deense module.
« Reactie #10 Gepost op: 21 februari 2013, 18:00:32 »
Nee Jan, alles is opgeschreven. Daar ben ik te geordend voor.

Het is eigenlijk Sønder-Omme, en heb geen idee waar Sønder voor staat.
Mvh Steef

Sønder Omme.
Midsommar på Högskogen.
Et stykke af Odsherreds.
Na zdrowie!

44

  • Team forummoderators
  • Offline Offline
  • Berichten: 13825
Re:Sdr. Omme, de bouw van een kleine Deense module.
« Reactie #11 Gepost op: 21 februari 2013, 18:04:16 »
Ow... da's niet herkenbaar dus

Sonder Omme... zonder omweg.... rechtstreeks dus. Maar waar naar toe?

Groet,
Jan ;)

jakop

  • Gast
Re:Sdr. Omme, de bouw van een kleine Deense module.
« Reactie #12 Gepost op: 21 februari 2013, 18:06:00 »
Ontraxs 2014!!  (y)

Ronald Halma

  • Team Mitropa
  • Offline Offline
  • Berichten: 10880
  • Live your life as you please!
    • Team USA Metusa Junction
Re:Sdr. Omme, de bouw van een kleine Deense module.
« Reactie #13 Gepost op: 21 februari 2013, 18:30:31 »
komt er geen fries op dan ? :)
2014 is haalbaar toch ? 8)

Ik heb 'm al op de lijst gezet...... ;D ;)

Steef, interessant! Mijn aandacht heb je (y)

Jeronimos

  • Offline Offline
  • Berichten: 7070
Re:Sdr. Omme, de bouw van een kleine Deense module.
« Reactie #14 Gepost op: 21 februari 2013, 19:06:11 »
Praat je over dit station, Stefan?

Dan heb ik een idee waar je over praat. ;D
Jeroen
