Handleiding / montagetekening DKM 2400 of 2500

[opabus]

Beste collega's,

kan iemand mij helpen aan een handleiding of montagetekening van de DKM 2400 of 2500?
Ik heb ze al een keer uit elkaar gehaald maar een echte tekening  / handleiding heb ik niet.

Groetjes,

Opabus

[Yeti]

Beste Opabus,

Het enige wat ik nog in de doos kan vinden is een tekening waar op staat hoe de losse onderdelen van het exterieur geplaatst moeten worden. Is dat wat u zoekt?

Met groet

Yeti

[henk]

Ja, een echte exploded view of iets dergelijks was er volgens mij niet. Nu zit het model ook niet heel ingewikkeld in elkaar. Gaat het om iets specifieks, om de draaistellen bijvoorbeeld?

[tothebeach]

De DKM 2400 heeft standaard Athearn draaistellen. Halverwege  deze pagina krijg je een goed idee hoe zo'n draaistel uit elkaar te halen en te reinigen. Dat verhaal over de stalen wielen kun je vergeten, de DKM heeft al betere wielen.

Je kunt ook goed zien dat de stroomafname bijna foolproof is. Er is geen sprake van losse stroomafnemertjes die vuil kunnen verzamelen. Is het glimmende loopvlak van de wielen misschien aangetast?

Daaronder ook nog de beproefde methode om met behulp van tandpaste de tandwielen soepeler te laten functioneren. Zelf heb ik daarvoor wel eens JIF/CIF gebruikt.  Zonder gekheid, het resultaat is verbluffend.

Misschien een idee om dit draadje te voorzien van tips voor de DKM 2400? Handleiding 2400 zoekt wel lekker makkelijk in dit forum.

Groet,
Michel

[GerardvV]

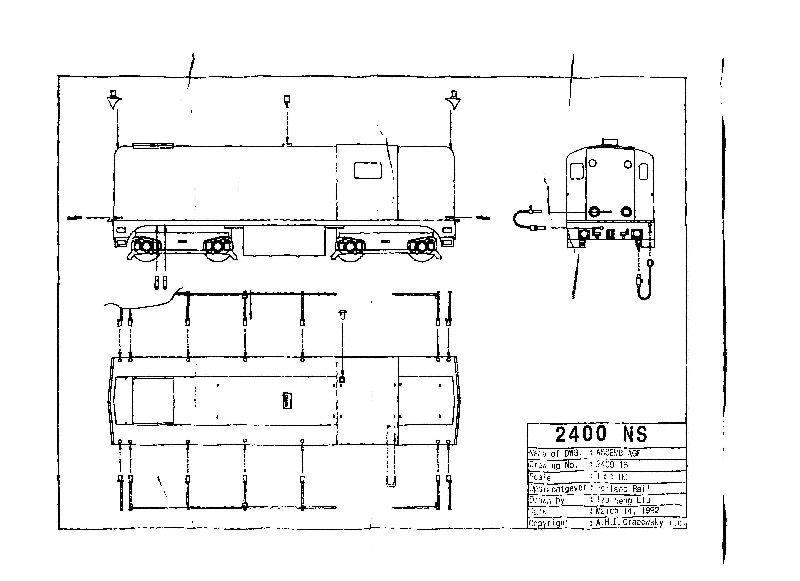

Dit is het enige papierwerk dat bij een DKM 2400 zat'

[opabus]

Beste spoorvrienden,

dank voor jullie reacties.
De tekening heb ik inderdaad ook.
Ik heb de antislip bandjes vervangen en nu lopen de beide loc's goed.
Ik heb eerst de kap verwijderd en daarna het printplaatje losgeschroefd.
De wielkappen moet je er zo af kunnen wippen maar ik vermoed dat die al een keer gelijmd zijn.
Maar ik heb nog steeds het gevoel dat hij verder uit elkaar kan.

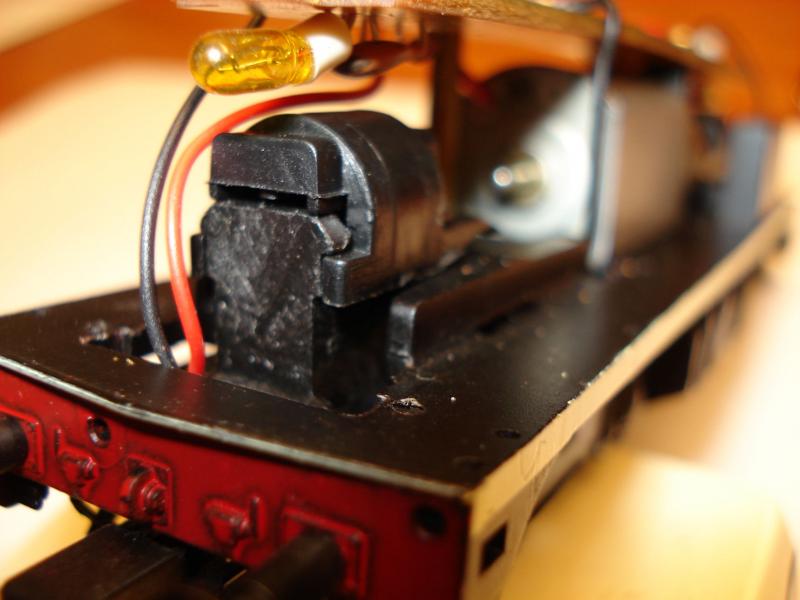

Ik wil het draaistel in zijn geheel uit de loc laten zakken. er zit en kunststof kapje boven op het draaistel. Ik vermoed als je dat eraf wipt, het onderstel naar beneden zakt. Maar ik ben bang om te veel kracht op dit kapje te zetten. Zie foto:
https://images.beneluxspoor.net/bnls/DSC01932k.jpg.

Nogmaals bedankt voor de reacties.

Ton
