Hallo,

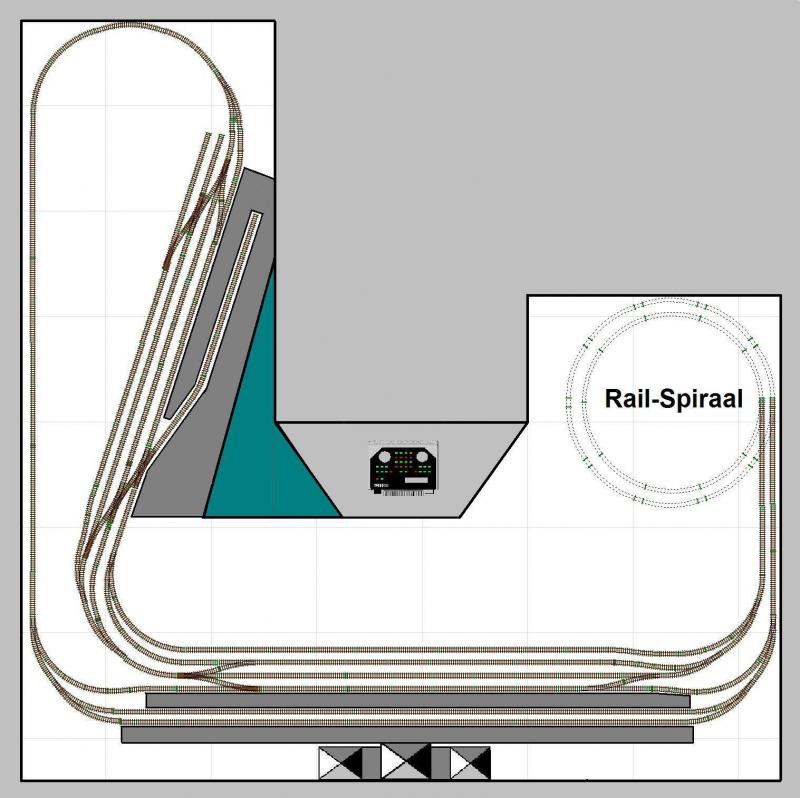

Nu dat ik mijn oude baantje heb afgeboken omdat de wisselstraat min of meer verkeerd om lag en een iets grotere kamer ga betrekken een nieuw baanplan getekent.

info: M* c-rails
afmeting kamer 300x280cm
nivo's 2
tijdperk beetje van toen en een beetje van nu
land fantasie

nivo 0:






keerlus aan de linkerzijde zal uit het zicht zijn zodat ik een beetje werkruimte zal hebben voor de losse spulletjes.

rechts de spiraal naar beneden helaas ben ik er nog niet achter hoe ik hoogte verschillen moet tekenen met pc-rail4

schaduw station:






Ik hoop dat het zo een beetje duidelijk is en heb graag wat reacties
positief maar ook negatief (niet te veel natuurlijk)


groet Bas

[Bas van Ginkel]

Mmmmmm waarom worden mijn printscreens zo klein??/

[Merijn]

Hoi Bas,

Heb je je printscreens eerst in Word of zo geplakt? Dit kun je dan beter in paint doen, dan heb je dat wit er niet omheen en zal het plaatje ook wat groter zijn.

Vwb het baanplan voor zover ik het kan zien ;-) :
 1. Als je links het station uitrijdt, dan kom je er ook vrijwel direct weer in. Dat zal er een beetje raar uitzien, denk ik.
 2. Er vanuit gaande dat je rechts rijdt: de spiraal die je bovenin hebt liggen, zou je beter andersom neer kunnen leggen zodat je aan de buitenkant klimt en binnenin daalt. Ik heb dit zelf ook niet hoor, maar dat komt vanwege een paar wisselstraten net voor de spiraal waardoor het niet anders kon.

Hopelijk heb je hier iets aan.

Groeten,

Merijn

[Bas van Ginkel]

 1. Als je links het station uitrijdt, dan kom je er ook vrijwel direct weer in. Dat zal er een beetje raar uitzien, denk ik.

Daar heb je wel gelijk in Marijn, zelf niet eens aan gedacht als je eenmaal een plannetje in je hoofd heb kijk je er overheen, nu denk ik ook wel dat het mogelijk is om de spiraal met de keerlus om te draaien. Dan daalt de trein ook in de binnencirkel en klimt in de buitencirkel als ik hey zo ff snel bekijk als ik rechts zou rijden. en over dat links rijden zie ik hier dagelijks op het traject Roosendaal Essen.

Bas

[André Laanstra]

ik weet niet of je er geld en/of ruimte voor hebt maar anders zou ik aan beide kanten een spiraal doen .

André

[Bas van Ginkel]

Ik denk dat ik dan een beetje met de ruimte in het geding kom en
weet ook niet of dat wel veel meerwaarde zal geven maar ben nog druk bezig met tekenen

[Bas van Ginkel]

ff een kleine update van het railplan

-een 2e spiraal ingetekent. Op de tekening lijkt er genoeg ruimte over te
blijven om tussen de spiralen door te lopen.
- rangeer terrein getekent





brand maar los met de op en of aanmerkingen.

Bas

[André Laanstra]

ziet er goed uit .
heb je het schaduwstation nu ook mee aangepast???.
want je kunt nu zeggen ik doe de keerlus onder het tafeloppervlak of je zegt ik maak er nu mooi 2 rondjes van.

[Bas van Ginkel]

Schaduw station word niet veel bijzonders gewoon van de ene naar de andere spiraal met een paar opstelsporen, ik  ben nog niet klaar met tekenen, maar iets spannends word het dus niet.


Bas

[Bas van Ginkel]

Dit is het dan met schaduw station



http://i84.photobucket.com/albums/k11/basvanginkel/railplan3metschaduwstation-1.jpg

rode rails is nivo -1   =  schaduwstation
blauwerails is nivo 0   = zichtbare deel
in de spiraal klimt de trein 2 volledige cirkels dit is niet zo ingetekend

Bas

[Esperopt]

Weet niet of je er iets aan hebt maar ik zou het station een beetje minder echt neerleggen, misschien zelfs uitlopend in een flauwe overgangsboog. Heb je ook direct meer perronlengte.

[Bas van Ginkel]

Daar heb ik ook al aan zitten denken maar dan word het het station uitrijden- spiraal in- schaduwstation -spiraal uit -station in en ga zo maar door. En het kortste peron is al iets van 120 cm.. lang zat dacht ik zo..

Bas

[Teun van Lierop]

Hai Bas,

Je baanplan doet me denken aan een baanplan wat ik kort geleden heb gemaakt. Helaas kon dit niet doorgaan vanwege ruimte gebrek, maar mischien heb jij er iets aan.

Groter Plaatje

Deze perrons zijn ongeveer 2.50 lang.

Mvg,

Teun

[Bas van Ginkel]

Als ik het hele plan spiegel en de perons  (ja helaas )inkort is het mss ook wel pas te maken... vind het een leuk plan al was ik al best tevreden met die van mezelf maar ben daar dus nu niet zo zeker meer van :-| ...
Ik kijk er iig nog even goed naar.

Bas

[treinfan]

De keerlussen zijn misschien niet heel handig uitgevoerd.
Een 2-spoorskeerlus duidt meestal op de mogelijkheid om te kunnen wisselen van trein die rijdt. Handiger is het zo uit te voeren dat er geen kruising nodig is, dit kan door een enkelspoorskeerlus te leggen, maar dan dat een spoor ineens 2 sporen is, dwz, voor de keerlus 2 wissels neerleggen zodat er 4 sporen naast elkaar liggen. Deze sporen laat je niet kruisen, maar de 2 linkersporen vormen het ene eind van de lus (deze eindigen dus bij elkaar) en de 2 rechtersporen vormen het andere eind van de lus.
Het is wel zo dat de lus dan op beide sporen dezelfde richting uit wordt gereden.
