Stijn, ik heb niet alleen het begin van het draadje gelezen, maar zelfs het hele draadje. En het is me niet echt duidelijk wat je nou wil.
Als ik alleen maar naar het startbericht kijk dan zie ik een voeding, 2 drukknoppen en 2 hefmagneten. Dan bedien je toch gewoon de groene hefmagneet met de groene drukknop en de rode hefmagneet met de rode knop? Wat moet je dan nog met dat relais?
Alleen maar vragen: hoe maak ik dit werkend, en je laat daar een onafgemaakt plaatje bij zien, daar kan ik niet mee uit de voeten. Leg nou eens in woorden uit wat de situatie is, wat je al hebt en wat er moet gebeuren.

[Stijn de Vreede]

Willem zegt dat ik beter een relais kan gebruiken ipv een hefmagneet,
Het is de bedoeling dat ik digitaal met de ene drukknop de deur opengaat, Met de andere gaat ie dicht. Het gaat nu alleen om de eerste schakeling,
Alvast bedankt,
Stijn

[Klaas Zondervan]

Willem zegt dat ik beter een relais kan gebruiken ipv een hefmagneet,

Ik zou bijna zeggen: Willem kan wel zo veel zeggen. Maar het vervolg zie ik nog niet zo voor me. Hoe denk je met een relais een deur aan te drijven?
Het heen en weer schuiven van een deur lijkt een beetje op het heen en weer schuiven van wisseltongen. Misschien dat je meer hebt aan een wisselmotor.

En wat je "beschrijving" van het probleem betreft, kun je nou echt niet iets vollediger uitleggen wat je wil? Digitaal met de ene drukknop de deur open, en met de andere weer dicht, dat zegt me niet zo veel.
Ik ga er niet verder aan trekken, als je niet in staat bent om de vraag helderder onder woorden te brengen dan kan ik je niet verder helpen. Moet een ander het maar proberen.

[Stijn de Vreede]

klik

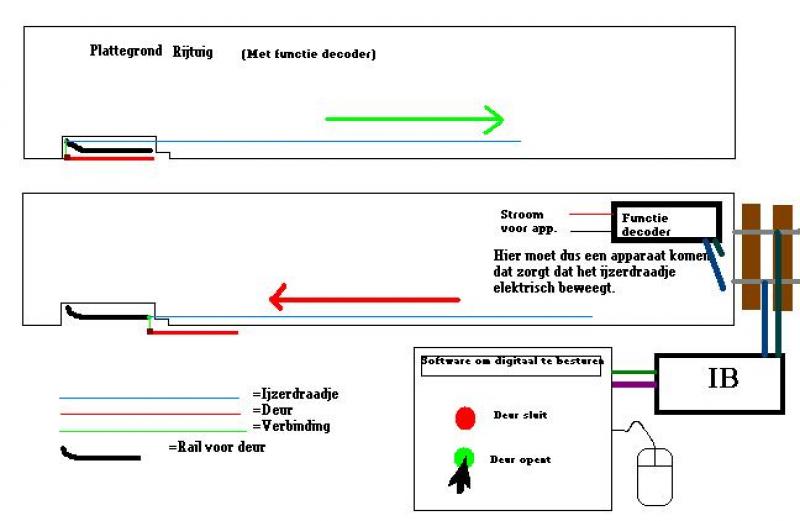

Ik hoop dat dit het al wat duidelijker maakt.

Ik ben dus op zoek naar een apparaat(je) dat kan zorgen dat het ijzerdraadje
op commando 1 á 3 cm beweegt.
Weet iemand iets wat ik daarvoor kan gebruiken?

Details van baan;
-Digitaal 2 rail
-IB + koploper

Alvast bedankt,
Stijn

[OLDO]

Stijn,

Misschien heb je hier iets aan.

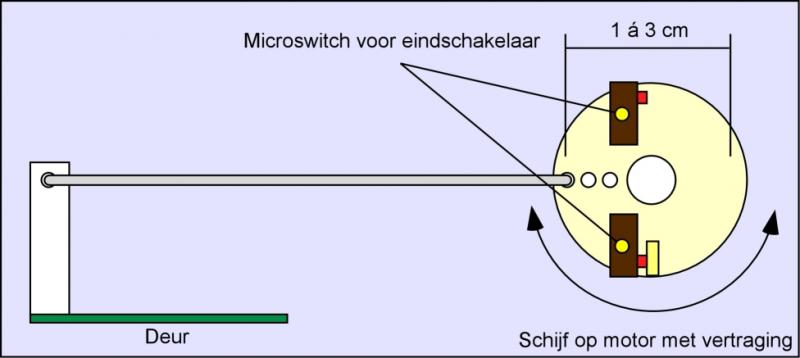

Door op een elektromotoretje met vertraging een zgn sectorschijf te plaatsten kun je de beweging op het stangetje overbrengen.

Met behulp van de microswitches als eindschakelaar (1 x om) en een paar diodes kun je de motor in een van beide standen afschakelen en door ompolen van de spanning weer terug laten lopen.

Door een schijf te gebruiken heb je ook nog een keer dat de deur eerst langszaam op gang komt, versnelt en dan weer langzaam tot rust komt.

hopelijk helpt dit je wat verder.

[Stijn de Vreede]

Klinkt zeer handig
Van welk merk zijn deze 'dingen' Of waar kan je ze krijgen, Of is er een webpagina over?

[Frans]

Als je de eindschak. niet op de schijf monteerd hoef je de draairichting niet om te draaien.

Frans

[Klaas Zondervan]

Zoiets wat OLDO voorstelt zou je met een (mini)servo kunnen doen. Kijk eens op de site van Conrad.

[Stijn de Vreede]

een TOP LINE MINI SERVO JR ?
en Waar worden die microswitches op aangesloten?

[Klaas Zondervan]

De microswitsches in de tekening van OLDO dienen er voor om de motor af te schakelen als het einde van de slag is bereikt. Maar bij een servo heb je die niet nodig. Ik heb zelf geen ervaring met servo's, dus misschien is er iemand anders die kan uitleggen hoe je die moet aansturen?

[Blausee_Mitholz]

Je wilt dus een draaibeweging omzetten naar een schuifbeweging.
Enkele tips:

1- Je kunt een langzaam draaiend motortje een draadstang aandrijfen waarop een moertje is bevesting. Bij het draaien schuift het moertje op. Ik denk aan b.v. M2.

2- Gebruikmaken van een tandheugel.


De ruimte die je beschikbaar hebt is in grote mate bepalend voor de constructie. Deze oplossingen vragen over het algemeen minder ruimte dan een schijf met arm.

[Stijn de Vreede]

Dus een servo draait een aantal graden rond, En als je de +en-pool omkeert dan draait hij weer terug

[vissie]

ik denk dat de servo niet gaat lukken de meeste servo's die ik nu kan vinden werken met een puls en de lente van de puls zegt hoe ver die moet gaan draaie. de beste oplosing tot nu toe is nog steeds de motor

[Rieks]

Ha die Stijn kijk eens op deze link misschien dat je daar wat aan hebt.
suc6 dermee

http://www.geocities.com/CapeCanaveral/7706/actuator.html

[Stijn de Vreede]

Dat geheugendraad had ik ook al aan gedacht.
Maar ik begrijp niet hoe je zo'n systeem kan maken...

Maar bedankt,
Stijn
