Bouw van Ouderlande (H0).

[MC]

Gaf er 100punten voor, je bent tevreden met 10. Ik zeg niks.

Volgende x weer een raadsel met een eigen gemaakt bouwpakketje.

[MC]

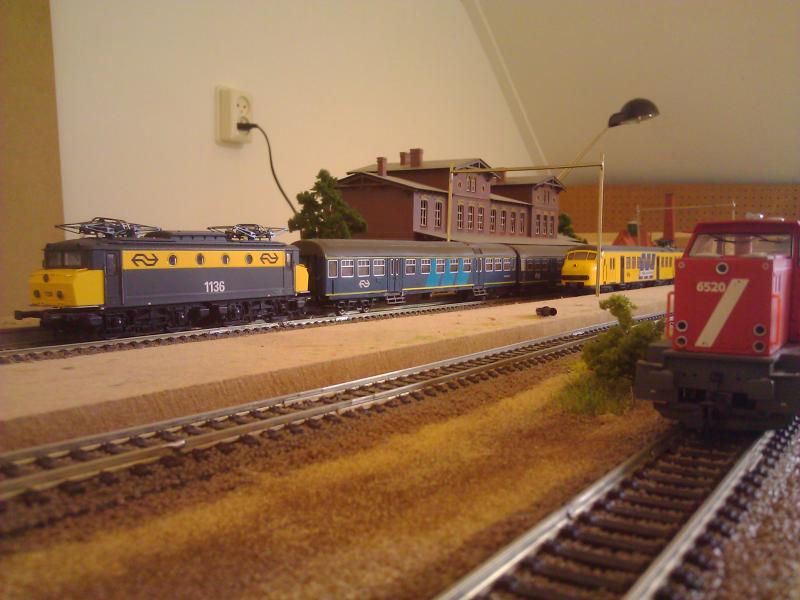

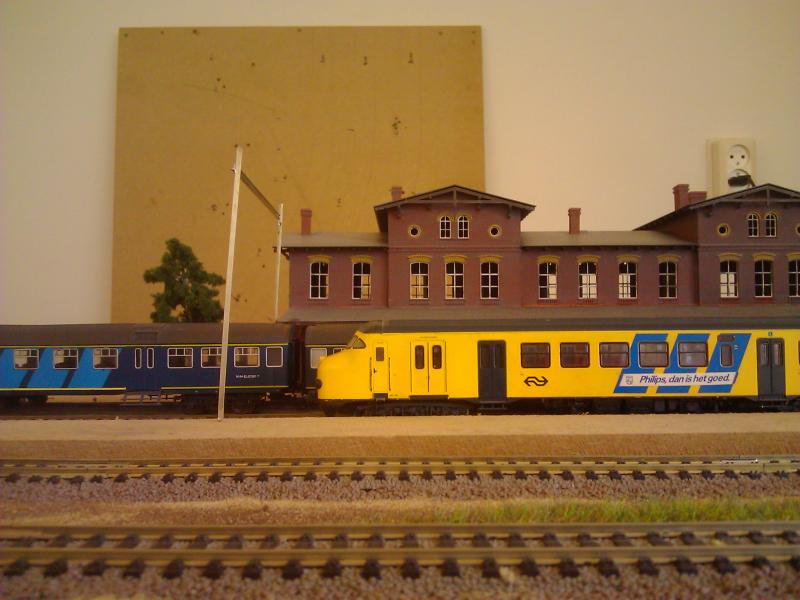

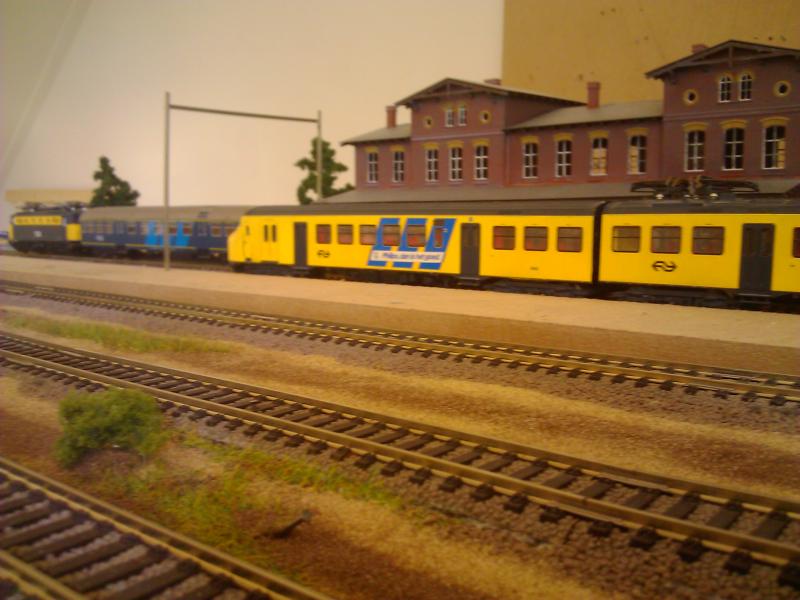

Even op een stoeltje naast de baan gaan zitten en vol trots genoten van mijn bouwers.
met een flesje donker tripel.
De combi biert en een vermoeiende dag werk, maakte me te lui om de echte camera beneden te gaan halen








Wilde jullie de kiekjes niet ontnemen

Mvg
mark




[Johan Schalken]

Gaaf zeg...!!

[tothebeach]

idd. Leuke plaatjes, Mark!!

Groet,
Michel

[MC]

@ johan: je reactie met jouw plaatje geeft een mooi beeld.
                  Bedankt voor je leuke reactie.

@Michel: jij ook bedankt voor je leuke reactie.

[dimo1_dimo1]

ziet er leuk uit krijg zelf de neiging mijn baan helemaal om te gooien om ook zoiets te gaan maken.. dat zit er denk ik alleen niet in

[MC]

ziet er leuk uit krijg zelf de neiging mijn baan helemaal om te gooien om ook zoiets te gaan maken.. dat zit er denk ik alleen niet in

Leuk om zo'n compliment te krijgen, word je bijna stil van...

Het sfeertje is redelijk makkelijk te creëren op jouw baan met wat kleine aanpassingen.

Ik heb hiervoor ook 2 andere banen gehad, voordat ik uit was wat ik echt wilde.
Het is belangrijk om te,weten wat je wilt gaan beelden.
Ik wilde rijlengte van minimaal 4 zintuigen.
Vloeiende lijnen in de doorgaande rijbaan(en) en geen scherpe bochten in het zicht.

Dit is nu een baan waarover ik tevreden ben.
soms duurt het even, en kom je op een pracht idee (samen met forumgenoten)

[MC]

Vandaag eens op me gemakje gekeken waar de seinen zouden moeten komen
^{(het is al eens ter spraken geweest, maar omdat het een en ander is veranderd wil ik het nu echt op ''papier zetten'')
Helaas is mij het niet gelukt om de perrons te tekenen in Trax}

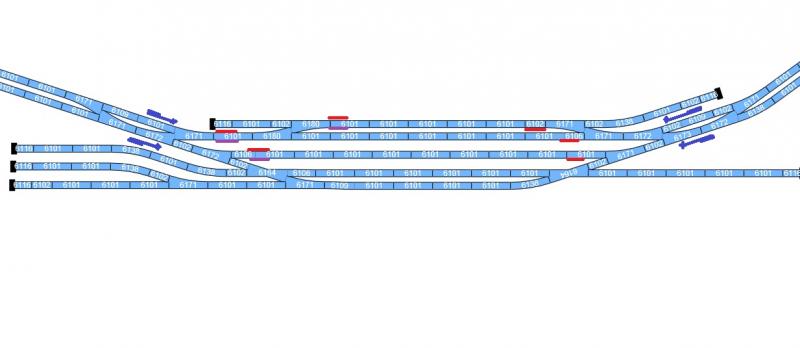

Rood = dwergseinen
Blauw = Hoofdseinen
Paars = althernatief plek voor dwergsein ivm perron.

Op het rangeerterein, horen daar ook seinen te staan
of word er her en der ook zonder seinen gereden?

Schroom als-je-blieft niet om mij te verbeteren!!, ik wil graag zo realistish mogelijk seinbeeld crieeeren.
Naar aanleiding van commentaar kan ik seinen gaan bestellen.

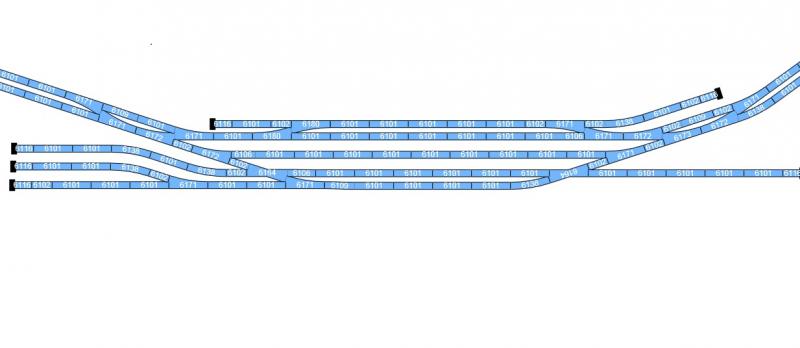

Daarom plaats ik ook een blanco baanschets.



Alvast vriendelijk bedankt!

Mvg
Mark

[Machinist Johan]

Hoi Mark,

Volgens mij kunnen de paarse alternatieven zowieso niet. Dit komt omdat de seinen dan tussen de wissels staan, en wissesl liggen altijd (verbeter bij fout) achter een bediend sein.

De hoofdseinen zou je eventueel op de koppen van de perrons kunnen zetten voor de wissels.

Voor het rangeren zou je S-borden, facultatieve stopborden of seinen met vrijgave rangeren kunnen gebruiken.

Voor het bovenste spoor, met aan beide kanten stootblokken, kun je dwergseinen gebruiken omdat de treinen eerst door wissels moeten rijden. Daarna kun je, links en rechts na de wisselstraat, baanvaksnelheidsborden neerzetten zodat ze niet de hele tijd met een beperkte snelheid rijden.

Ik hoop hiermee geholpen te hebben.

Johan

[Machinist Johan]

Ha Mark,

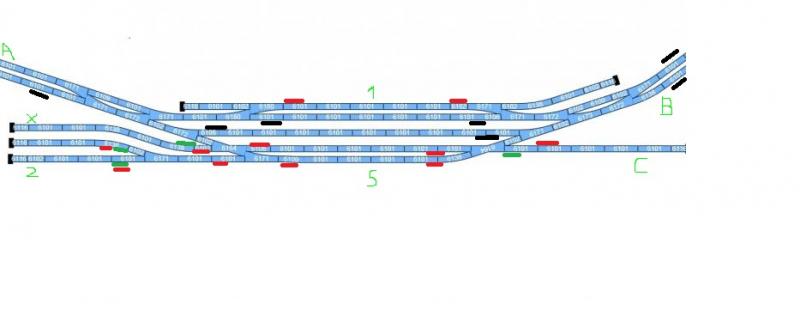

Ik heb je verzoek uitgevoerd en alles ingetekend.
ik heb met zwart de hoofdseinen ingetekend
met rood de dwergseinen en met donkergroen de S-borden.
plaatsing is eigenlijk altijd rechts van de rijrichting, behalve bij spoor Y, tussen X en Z en bij spoor 2 aan de linkerkant en spoor 5 aan de linkerkant.

de hoofdseinen zijn allemaal met cijferbak, omdat je van elke richting door een wissel heen kan gaan.

bij spoor 4 en 5 ben ik er vanuit gegaan dat het rangeersporen zijn, daarom de dwergseinen, maar als het geen rangeersporen zijn, kan het alsnog geen kwaad.

Voor de A-zijde heb ik 1 inrijdsein staan, maar dit kunnen er ook 2 worden bij beveiligd linkerspoorrijden, net als bij de B-zijde.

Ik hoop dat dit het een beetje duidelijk maakt,

Johan

[Nederduitsemeester]

Hoi mark,

Wat Johan zegt, klopt inderdaad. bediende wissels liggen altijd achter een bediend sein.

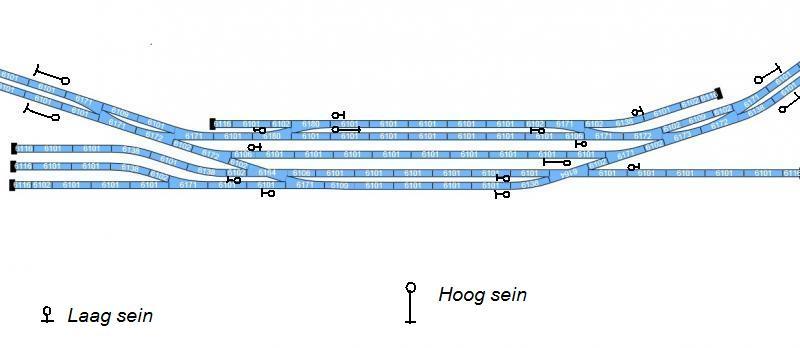

En ook ik heb daarom in jouw tekening een aantal seinen ingetekend zoals ik denk dat het zou kunnen:

Dat kan je ook als voorbeeld gebruiken.
De twee sporen linksonder kan je als handbediende sporen zien, daar kan je een bord "Einde bediend gebied" plaatsen, maar is niet beslist noodzakelijk. Seinen zijn bedoeld om oa wissels te beveiligen, daarom staan deze altijd vóór één of meerdere wissels, dat is de hoofdregel. Als je dat in de gaten houdt gaat het wel lukken.

Je kan ook sporen plannen bestuderen op Sporenplan.nl, hier kan je op sporenplannen hoe de seinen geplaatst staan

Zie maar wat je ermee doet, ik hoop dat je hier wat mee kan

[MC]

Hier kan ik zeker wat mee.
toch resten mij een paar vragen:

Op het station zie ik 2 hoofdseinen, waarom zijn dit dan hoofdseinen en geen dwerg?

Als ik het goed begrijp is het niet noodzakelijk om parkeerterrein van seinen te voorzien.
Dit kan dus ook ontwaakt zijn.

Alvast heel erg bedankt!!

[Nederduitsemeester]

In principe zijn alle seinen die "stop" (=rood) kunnen tonen hoofdseinen, ook de dwergseinen. In de spoorwereld spreekt men van hoge seinen en van lage seinen.
De hoge seinen die ik daar in het station geplaatst heb, zijn voor de doorgaande hoofdsporen die dan voor een hogere snelheid dan 40km/h bedoeld zijn.

Lage seinen geven automatisch de opdracht om niet sneller te rijden dan 40km/h, waarbij je bij groen na het passeren van een snelheidsbord die snelheid weer mag rijden. Na geel uiteraard niet, want na geel moet je ervan uit gaan dat de volgende rood is, en kan je niet met bijvoorbeeld 140km/h op een rood sein af denderen...
Hoge seinen geven (met groen) toestemming om met de snelheid te rijden die aangegeven staan langs de baan door middel van de snelheidsborden.

Opstelsporen (zoals parkeerterreinen voor treinen heten, wordt ook wel "tuin" genoemd) hoeven inderdaad niet altijd voorzien te worden van seinen, dit hangt van de situatie af. Dit heet in vaktermen "niet centraal bediend gebied (NCBG)". Hier moet je als machinist zelf de wissels goedleggen om naar het juiste spoor te komen.

Ik hoop dat dit weer wat duidelijker is voor je

[MC]

Zo dat is een lap duidelijke tekst!
Hier kan ik zeker wat mee! Het maakt mij een hoop duidelijk!

Denk dat de hoofdseinen in het station aan een portaal moet komen,
denk dat dat het mooiste oogt.

Dat word knutselen!

Tot zover bedankt voor alle informatie allemaal tot zover!

[ex-DR V100]

Mark,
Al eens gekeken bij Piko voor een NL -lijkende fabriek? Deze heeft een paar aardige in het assortiment.

Je baan ziet er goed uit, leuk van die Goese 11-jes.

Gr, (van onder de Westerschelde) Marc
