Kerstbaantje (H0)

[Jeroen Vreeken]

Ik hang al een tijdje rond op het forum en vond het tijd om mijn eigen baantje maar eens voor te stellen. Zeker aangezien deze vandaag een bijzondere status bereikt heeft: 'alles doet het'.

Mijn treinen (voornamelijk Lima, Piko en wat Roco spul) stonden al bijna 15 jaar op zolder. Eind vorig jaar had ik het idee om eens een baantje rond de kerstboom te maken.

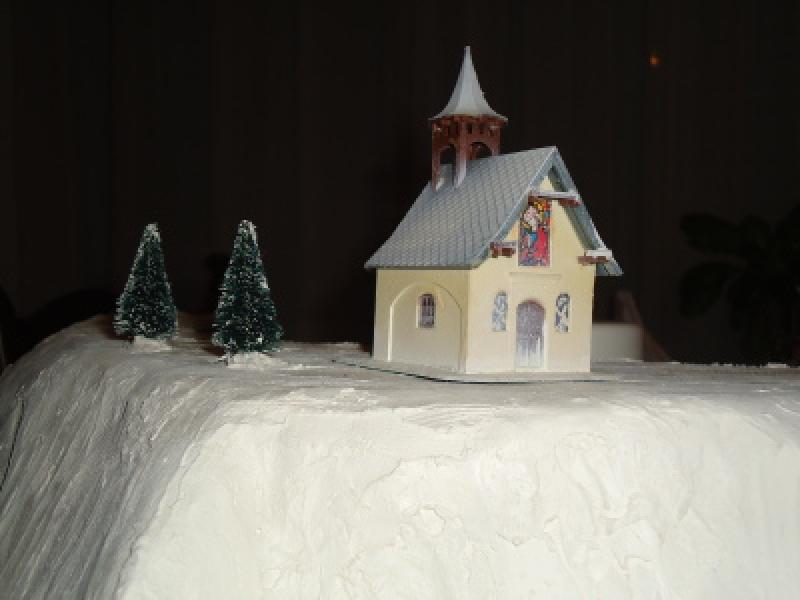

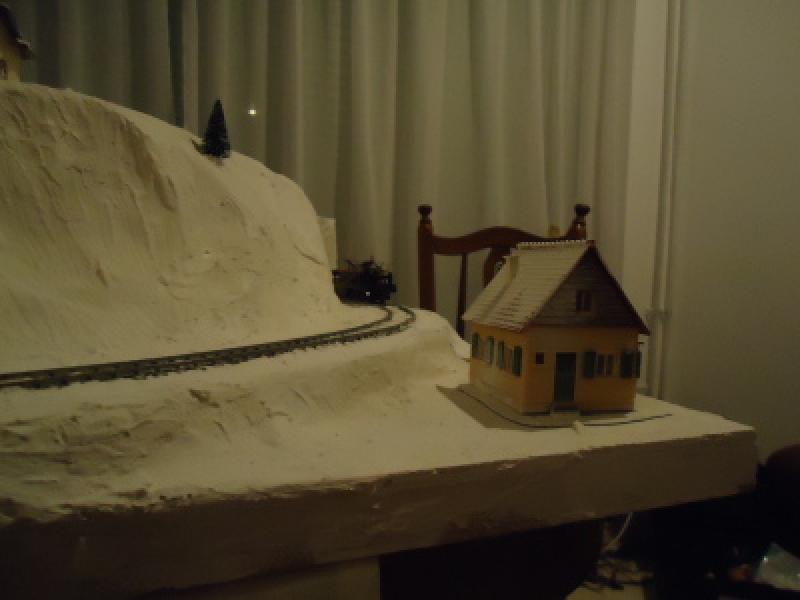

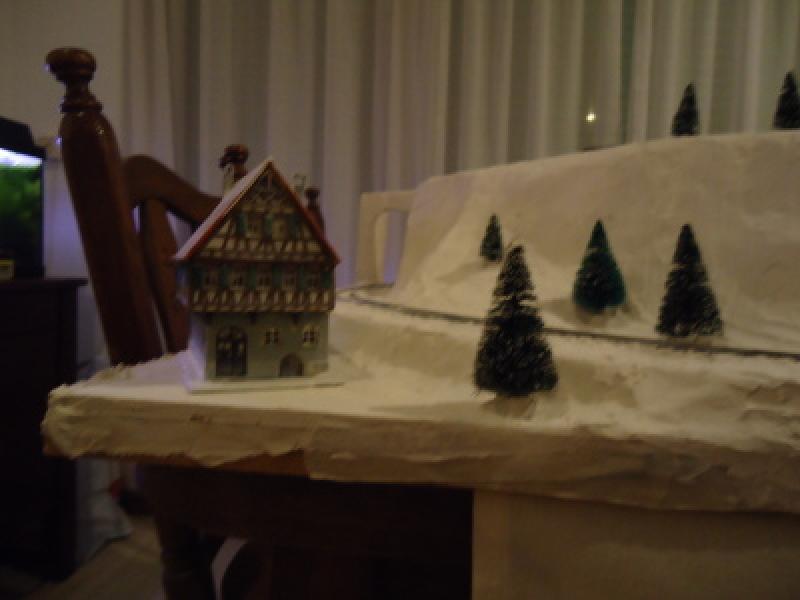

Ik heb een stuk triplex gehaald bij de bouwmarkt en hier een ovaaltje uitgezaagd. Dit ovaaltje is op wat resthout geplaatst om een soort spoordijkje te vormen. Twee van de hoeken die eraf gezaagd zijn zijn iets lager terug geplaatst om plek te maken voor twee huisjes die ik nog had.
Van het binnendeel van de ovaal is ook een stuk terug gezet, maar dan een stuk hoger.
Dit is de 'berg' waar de spoorbaan omheen loopt met aan beide kanten een tunnel.
In het midden (en naar achteren) is het helemaal open zodat de kerstboom daar in kan staan.
(Eigenlijk staat deze alleen maar in de weg, maar het is een mooi excuus om een baan midden in de woonkamer te hebben, ook al is het maar voor een paar maanden).

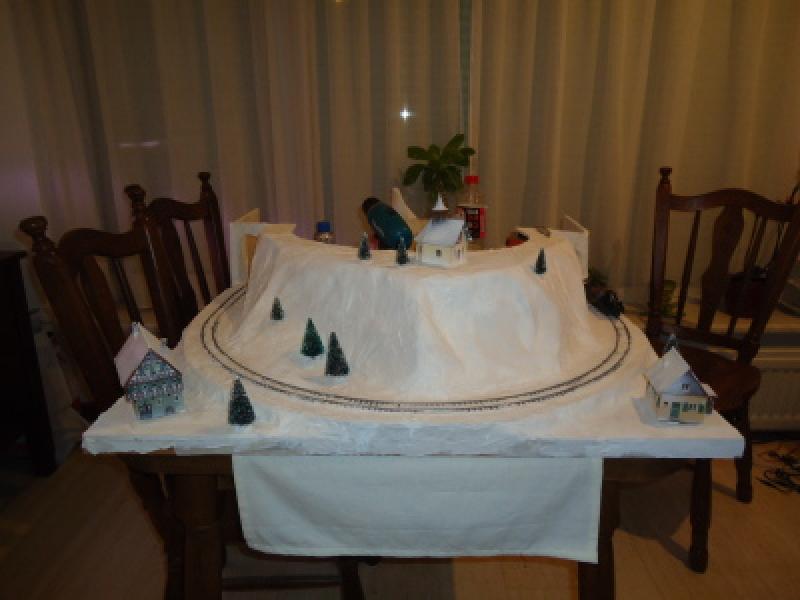

Hier een paar fotos hoe het dit jaar weer van zolder kwam:

[Jeroen Vreeken]

Dit jaar vond ik het tijd om eens alles te voorzien van verlichting en de baan te automatiseren.
Rond de kerstboom ziet het er het leukst uit als de trein relatief langzaam rijd, en met niet zo heel erg nieuwe rails leverde dat nog wel wat problemen op. De hoop was dat dit met een digitale aansturing minder zou zijn, wat aardig lijkt te kloppen.

Bij Conrad vond ik de tams LD-G-31 wat wel een leuk klein decodertje is voor een mooie prijs.

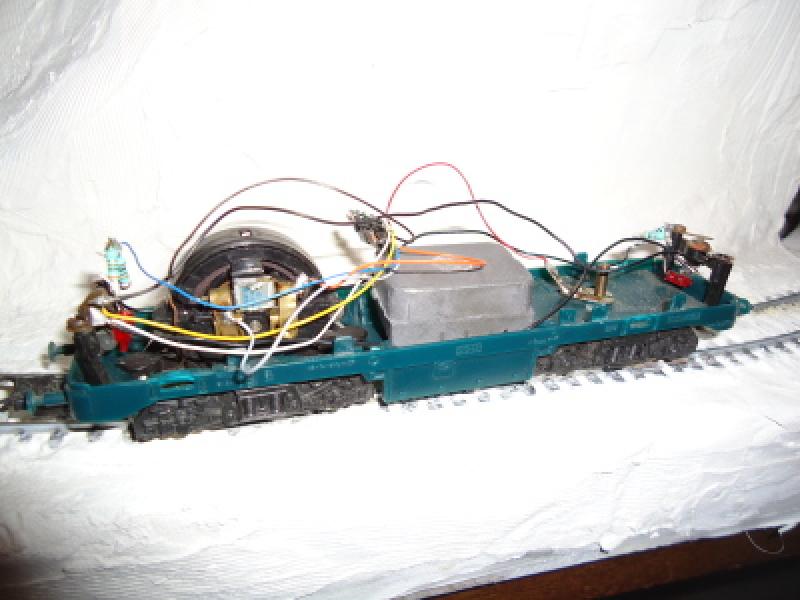

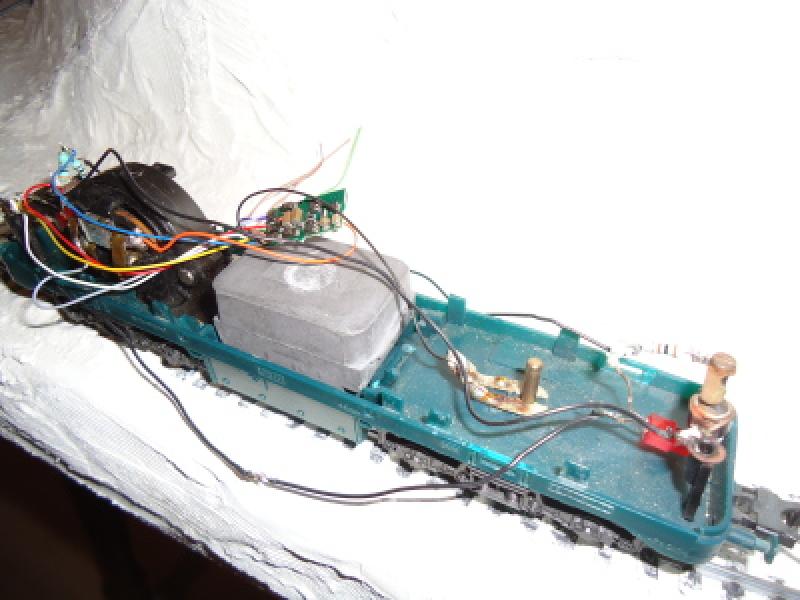

Eerst daar maar eens 1 van gekocht en ingebouwd in een lima br218 loc.
(Wees gerust, hij is later netjes ingebouwd, dit was een eerste testje)

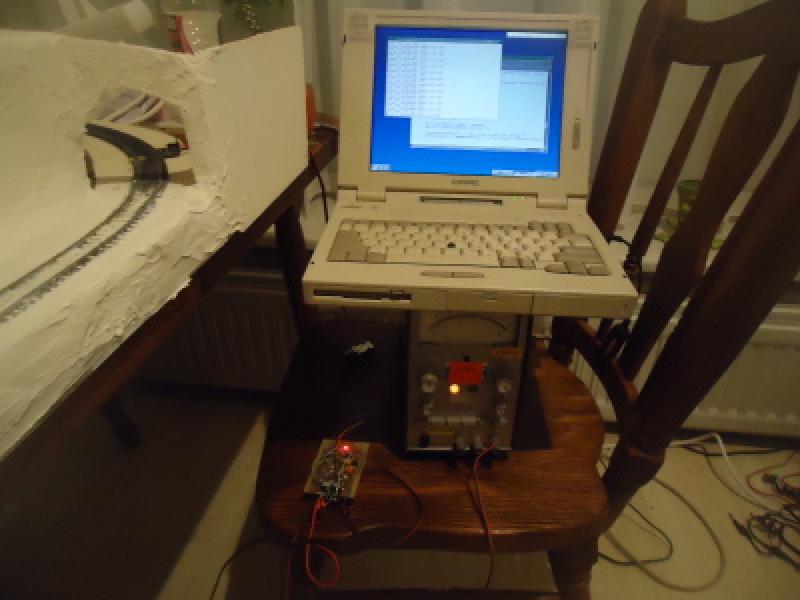

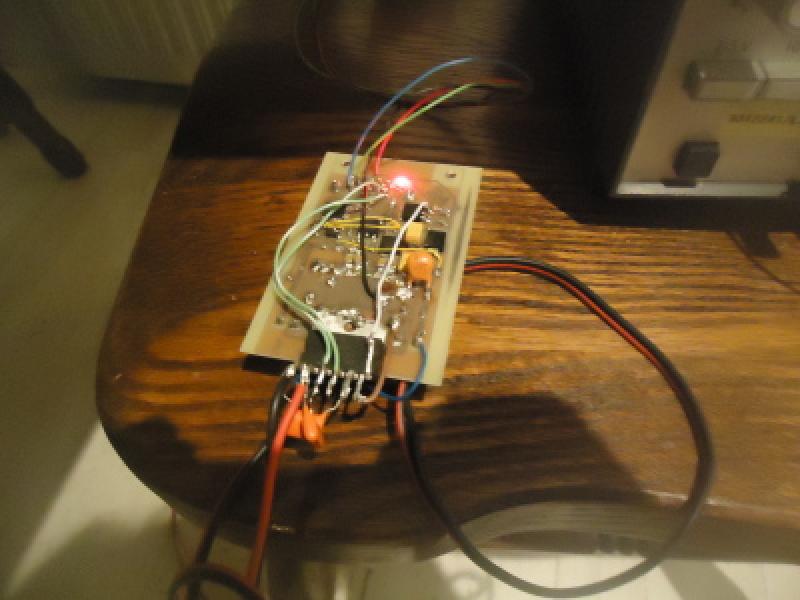

Omdat ik geen zin had om veel te investeren in wat nog een experimentje was heb ik zelf een DCC interface en boostertje gemaakt.
Aangezien de meeste bestaande zelfbouw projecten een kompleet stand-alone commandstation bouwen en ik dat nou juist niet wou, is het een eigen ontewerp geworden: Een Atmel atmega om DCC pakketjes van serieel naar DCC formaat om te zetten en een L6203 H-bridge als boostertje. De booster is op een bestaand printje met de atmel processor 'geplakt'.

Nu stuur ik het nog aan met een oud pentium laptopje, maar de bedoeling is hier een simpel routertje voor te gebruiken en alles op afstand met een web interfaceje aan te sturen.
De eerste versie was echter alleen via de commandline te bedienen.





Dit werkte na een paar avonden debuggen best aardig.
Daarom maar besloten om nog een paar loc decoders aan te schaffen en een stel functie decoders voor verlichte rijtuigen en de huisjes.

[Koppejan]

leuk idee, ga ik misschien ook doen voor op mn kamer..

MVGhenjo

[Tjalling]

Hallo Jeroen,

Indrukwekkend verhaal!
Je fröbelt zelf even een booster naar eigen ontwerp + interface met PC en gaat daarna het hele spul via een webinterface aansturen.  Respect man!

Ik doe het je niet na.

Ik vind het idee van de aansturing via een webinterface wel heel erg interessant. Kun je (een beetje) uitleggen hoe je dat wil gaan doen?

Groet,
Tjalling

[Jeroen Vreeken]

Ik vind het idee van de aansturing via een webinterface wel heel erg interessant. Kun je (een beetje) uitleggen hoe je dat wil gaan doen?

Ja hoor, de interface bestaat uit een webpagina op mijn servertje (tevens pvr, staat daarom toch altijd aan)
Hierop zijn alle losse decoders (inmiddels drie locs, 1 wagen en 3 huisjes) bedienbaar.
Ik kan nu vanaf de bank met mijn laptop in de web interface deze bedienen.
Wanneer ik wat verander wordt dit naar de server verstuurd. Hierop wordt dan een klein programmatje gestart wat een commando naar mijn andere laptopje stuurt waar het dcc programma draait. Dit gebeurt met het SRCP (simple railroad control protocol).
Mijn SRCP implementatie is nu nogal minimaal (net genoeg om wat decoders aan te sturen) maar het werkt.

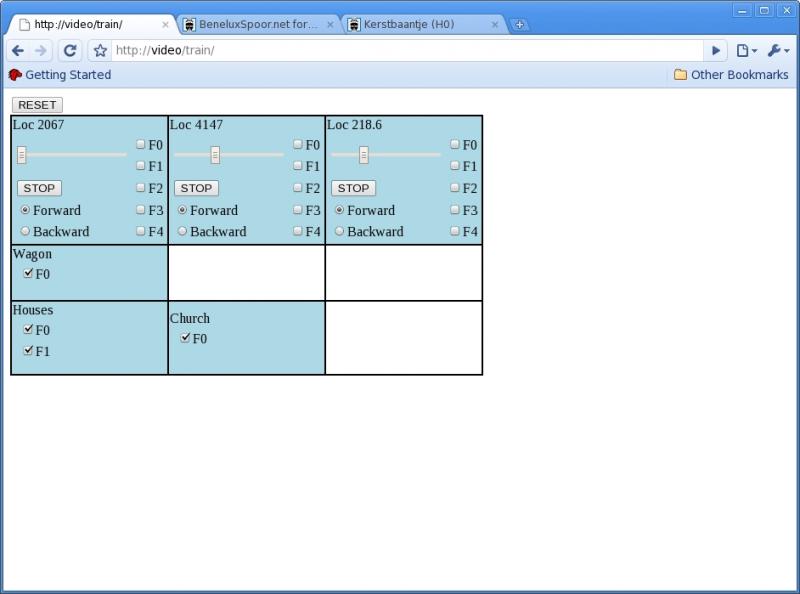

Zo ziet de interface eruit:

[MathynK]

respect man,
hoe je dat ''even'' in elkaar zet

blijf je volgen

gr,
mathyn

[Jeroen Vreeken]

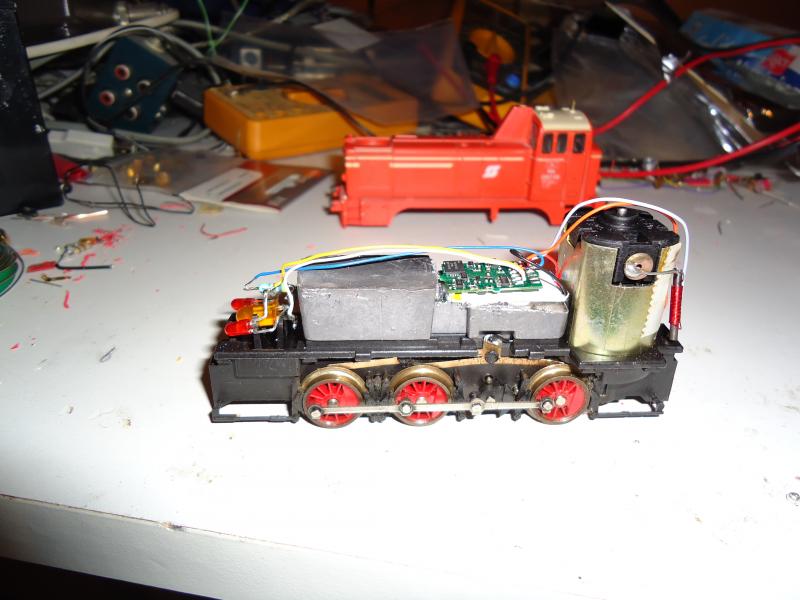

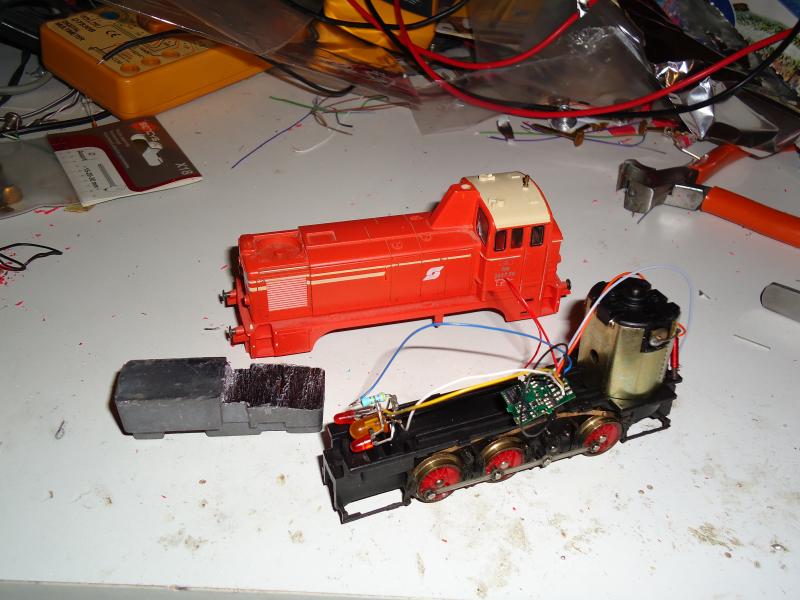

Zoals ik al schreef zijn het inmiddels 3 locs met decoder, na de br218 heb ik mijn Oostenrijkse 2067 van Lima ook van decoder voorzien aangezien die wel in een bergachtige omgeving past.



Door een klein stukje van het gewicht af te halen is er mooi plek voor de decoder.

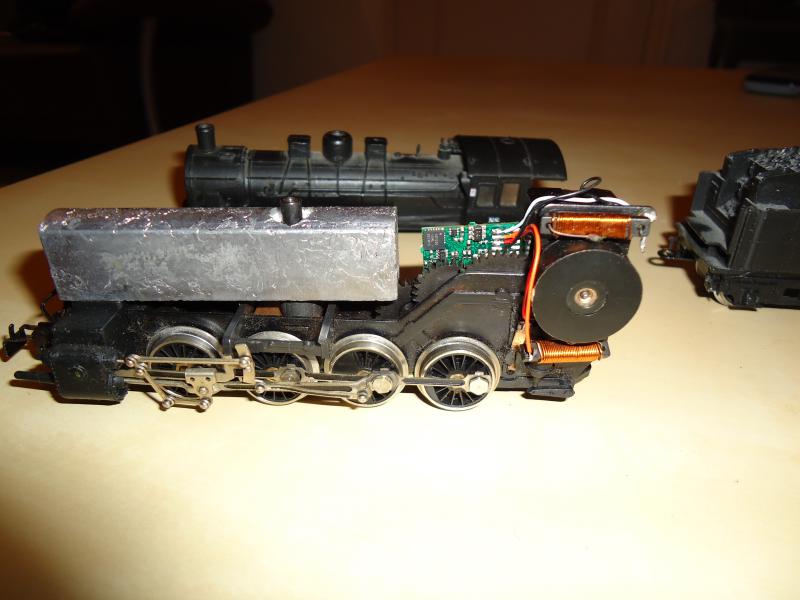

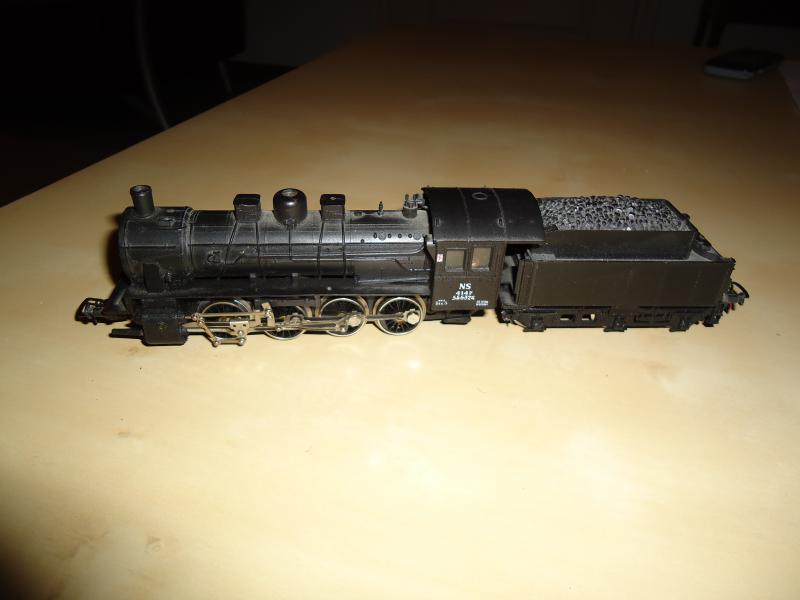

De derde loc is een br55 van Piko, want voor een echte kerst trein hoort nu eenmaal stoom....





Om het kerst tafereel kompleet te maken hoort er natuurlijk nog wat kitscherig spul bij

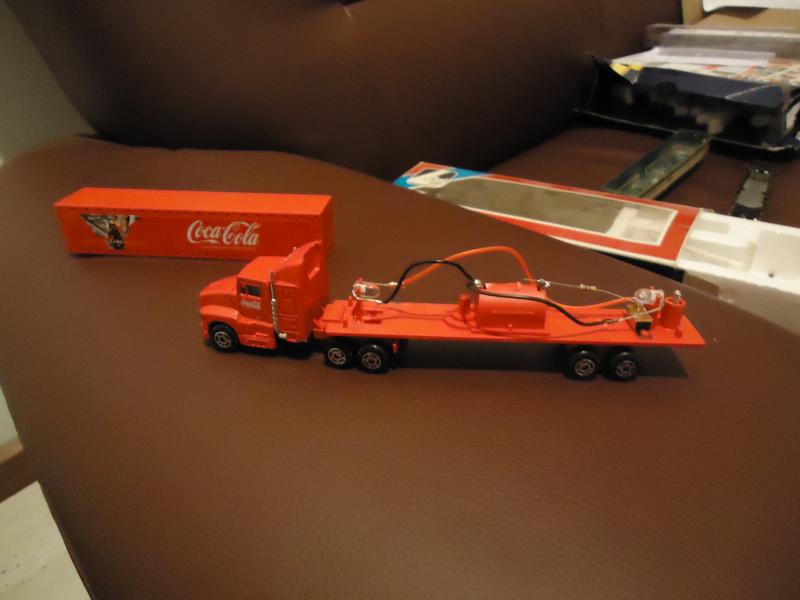

Op internet kwam ik een 1:87 coca-cola truck met oplegger tegen die ook nog voorzien was van verlichting.
Deze verlichting bestond uit een paar ledjes en de kap was voorzien van licht geleiders.
De oplegger heb ik gesloopt en hier een 'container' van gemaakt.



Ook heb ik mijn eerste trein aanschaf van deze eeuw gedaan: twee piko container wagens bij Conrad.
Deze containerwagentjes zijn mooi open boven de assen, de coca-cola container heb ik voorzien van vier stroom opnemers die precies tegen wielen komen. In de container heb ik een aantal leds geplaatst en een tams FD-R basic functie decoder.

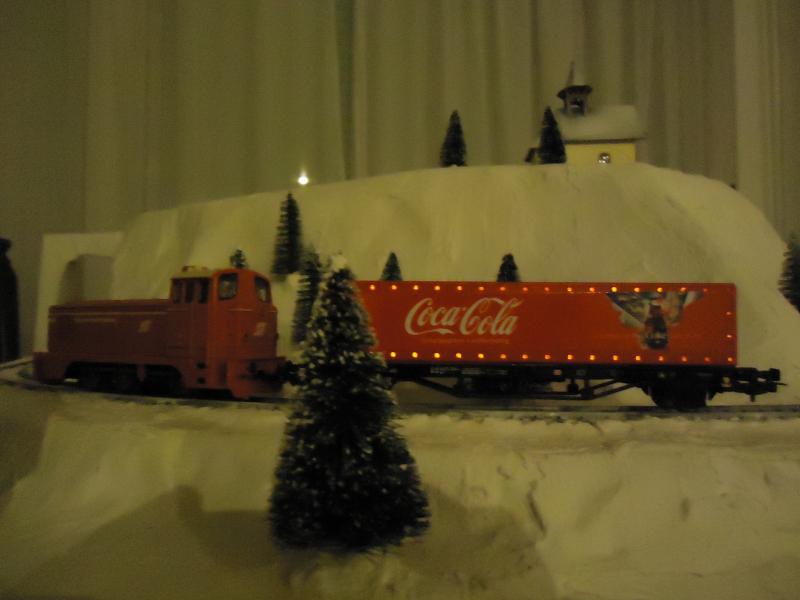

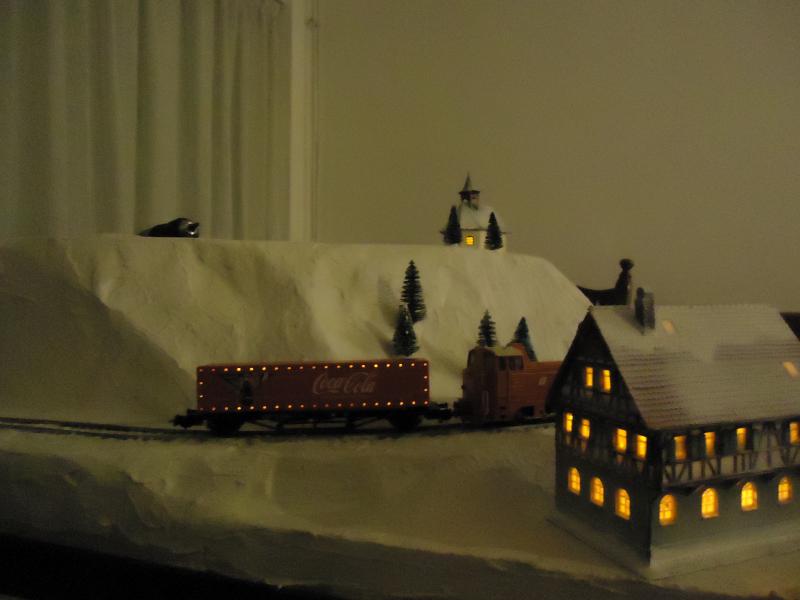

Nu kan er dus mooi een lekker foute coca-cola trein rond de boom rijden.



Over de licht opbrengst ben ik nog niet zo tevreden, ik denk dat ik nog een keer wat fellere leds ga proberen.

[MathynK]

leuk!!!

gr,
mathyn

ps: ga je nog iets aan de scenery doen of blijft het zo wit?

[Jeroen Vreeken]

Het zal wel voornamelijk wit blijven vanwege het winterse thema....
Maar ik ben wel wat meer bomen aan het plaatsen zodat het wat minder een kale witte bult wordt. Ook de tunnel portalen ben ik nog niet tevreden mee, die zullen ook nog wel wat aangekleed worden.

Ik zit er ook aan te denken de baan van bovenleiding te voorzien, maar dat worddt waarschijnlijk een projectje voor volgend jaar.

[kevinhhw]

gaaaaaaafffffff


gr.
kevin

[Jeroen Vreeken]

Gisteren en vandaag bezig geweest met de tunnel portalen.
Tot nu toe waren dat gewoon twee gaten en dat moet beter kunnen.

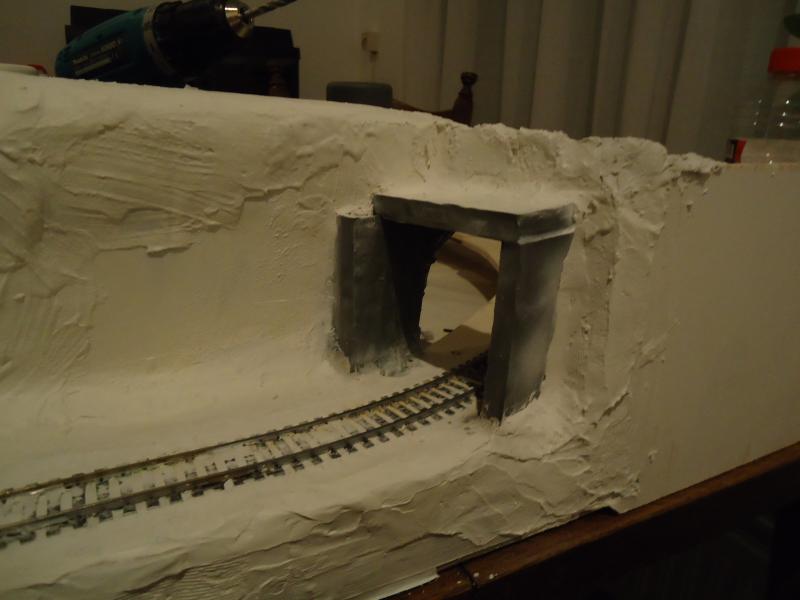

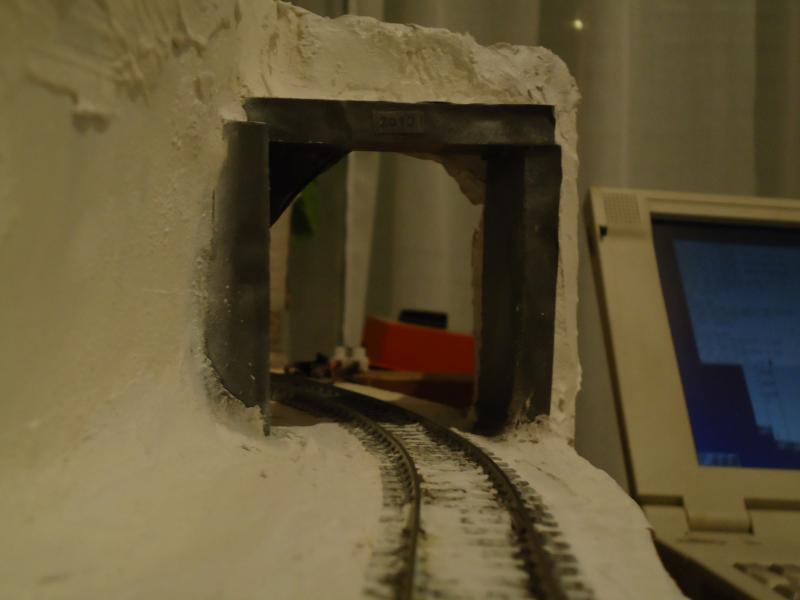

Eentje is modern geworden, grote recht betonblokken.

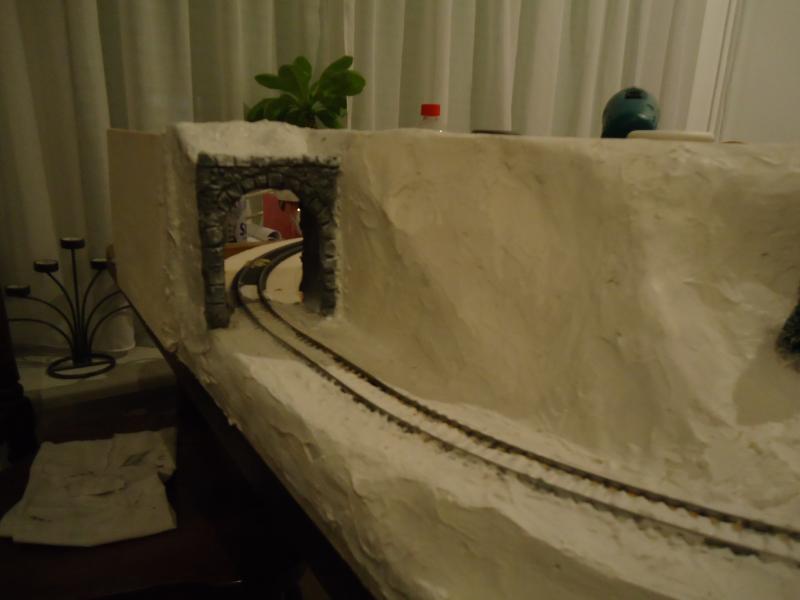

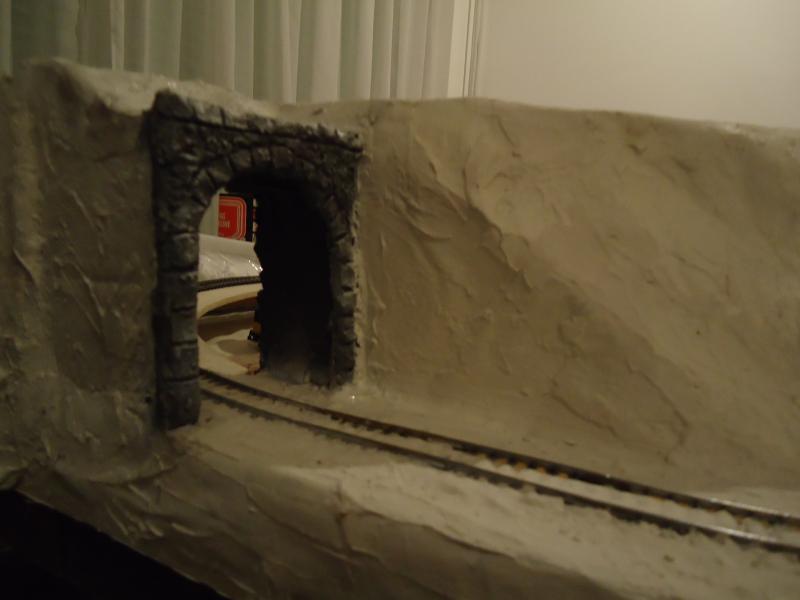

De tweede portaal is wat ouderwetser geworden.

[MathynK]

dat ziet er stukke beter uit

gr,
mathyn

[Jeroen Vreeken]

Na nog wat kleine wijzigingen draait de software nu al een aantal dagen zonder problemen.

Ik weet niet of iemand er in is geintereseerd, maar ik heb de sourcecode voor de AVR en de command station code maar eens wat opgeschoond zodat het een beetje presenteerbaar is.
Beide zijn te vinden op http://video.vreeken.net/train/.
De SRCP client programmatjes moeten nog wat verder opgeschoond worden, maar komen hier ook nog te staan.

Ook de eerste experimentjes met camera en een streaming server gaan al aardig.
Wat ik hiermee van plan ben blijft nog even een verassing, maar ik denk dat in de vorige posts al genoeg hints staan

[Jeroen Vreeken]

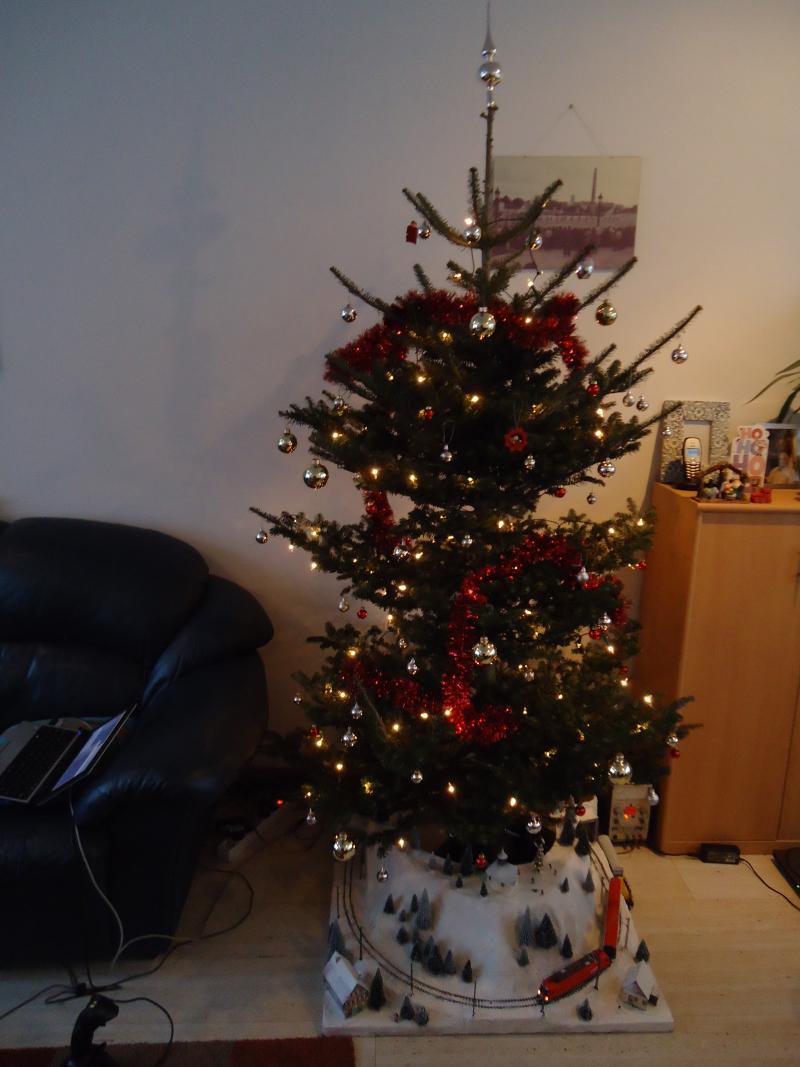

Zo... de kerstboom staat:



De webcam staat nu ook online.
Alles is te vinden op: http://video.vreeken.net/train/
Je hebt er een wat nieuwere webbrowser voor nodig die de 'video' tag ondersteund en ook met de theora codec overweg kan.
(Bijvoorbeeld firefox)

Voor diegenen die ook IPv6 werkend hebben is er nog een verassing:
Op http://train.vreeken.net kun je zelf de treinen en verlichting bedienen.

[Jeroen Vreeken]

Dit topic heeft een tijdje stil gestaan, een kerstboom staat tenslotte niet het hele jaar. (Bij mij tenminste niet)

Eerst maar even een totaalplaatje, als vergelijk met 2 jaar terug:


Wat is er veranderd?

We hebben nu twee kerstbomen... en nee hier ligt (nog) geen treinbaan omheen.

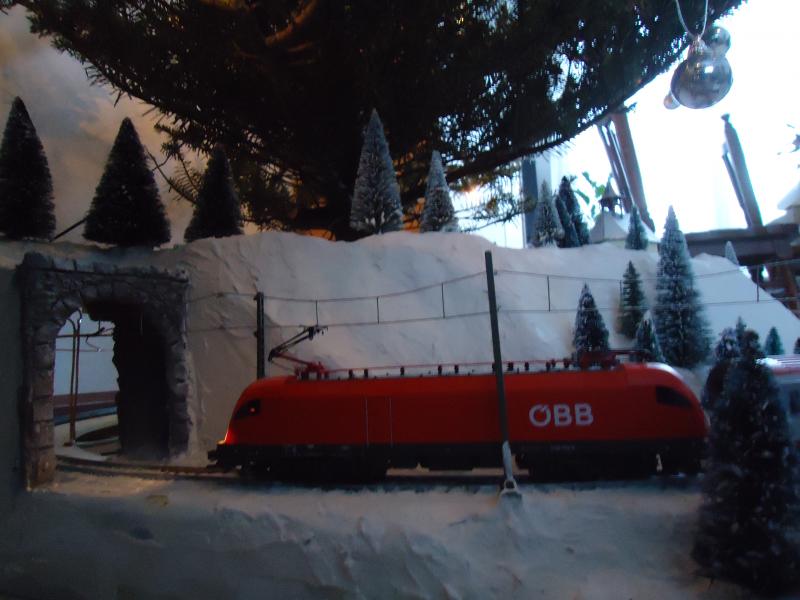

De lijn is geelektrificeert, er kan nu dus ook wat moderner materieel overheen.


De stoomlok en coca-cola wagen hebben nog wat onderhoud nodig en de OBB neemt het tot die tijd waar. (Het schijnt dat de DB en SNCF zo nu en dan ook nog wat materieel deze kant op sturen)

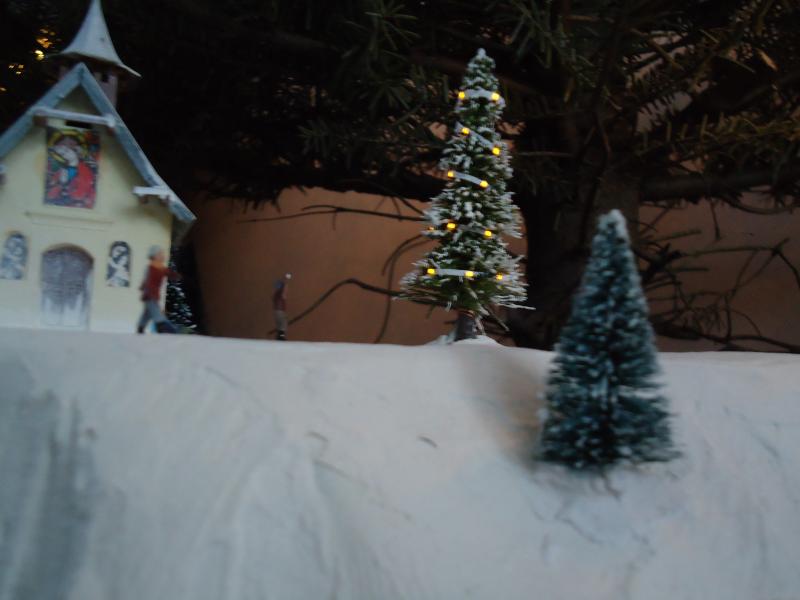

Verder zijn er nog wat nieuwe bomen aangeplant, het was toch een beetje een kale witte boel....
