Het gebruik van een pianoschanier klinkt als een goed idee, misschien moet ik dat bij mij straks ook eens toepassen.

[mekel]

Goedenavond allen,

Beetje offtopic maar goed, toch treinkamer gerelateerd

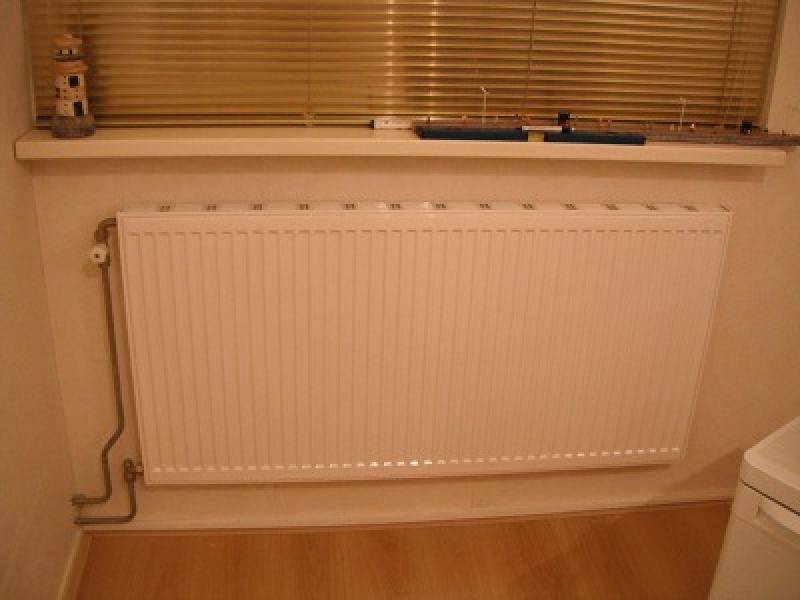

Het gaat opeens wat sneller, de nieuwe verwarming voor de treinkamer was vandaag al binnen, vanavond maar direct opgehangen.. want met dit weer willen we uiteraard niet in de kou zitten.



De volgende keer uiteraard weer modeltrein gerelateerd nieuws, de nieuwe baanplannen krijgen inmiddels wat vaste vormen, maar ik plaats ze pas zodra ze compleet zijn, dus  nog even geduld.

Groetjes,
Jeroen

[Viktor]

Haha
Het is koud buiten maar binnen is het warm want er is een nieuwe kachel

[mekel]

Goedenavond modelspoorvrienden,

Vanavond een licentie van anyrail aangeschaft en begonnen met het intekenen van mijn schaduwstation + beide klimspiralen. Eigenlijk wel goed gelukt.

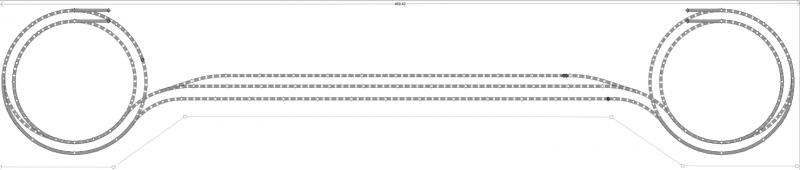

Hierbij een afbeelding van niveau -1 het deel wat dus onzichtbaar gaat zijn: (ik krijg de afbeelding niet groter sorry).


De lengte van de plaat is 470cm, schaduwstation zal uit 3 sporen bestaan, waarvan de langste 250cm is, voor nu groot genoeg, eventueel kan ik later het schaduwstation altijd nog verder uitbreiden.

Het idee is als volgt ge-evalueerd;
Op het zichtbare niveau; niveau 0 wordt het centraalstation gesitueerd te samen met 2 rangeerterrein(tjes) deze terreinen komen aan beide kanten boven op de spiralen.

Ik wil elk rangeerterrein een apart thema geven, het eerste thema heeft iets met olie overslag te maken aangezien ik veel ketelwagons heb, het thema voor het andere rangeerterrein is nog onbekend, dit is een deel waar ik later aan kan bouwen.

Het lijkt me leuk om tussen de rangeerterreinen te kunnen pendelen met goederen, dus over de exacte thema's ben ik nog niet uit, pendelen tussen 2 soorten goederen lijkt me ook niet iets wat in het echt vaak voorkomt.

Het station wordt gesitueerd op de grootste lengte van de plaat. Het langste stationspoor zal 370cm lang zijn, en naar voorbeeld van station Roosendaal, dat houd dus in dat de 370cm nog verdeelt wordt in 2 stukken omdat elk perron in het echt is voorzien van een A en B deel; opzich geen ramp, mijn langste trein is op dit moment loc + 4 rijtuigen, met de lengte van de perrons kan ik nog wel wat groeien in trein lengte.

Dit was het weer even voor nu.

Groetjes,
Jeroen




Groetjes,
Jeroen

[MC]

Misschien een idee een overslag met auto's look like cobelfred of andere goederen.

Ben bennieuwd naar je verdere planne.

Gr
Mark

[mekel]

Bedankt voor je reactie Mark.
Ik hou jou idee even in mijn achterhoofd, het gaat er nu om dat het plan voor het station afkomt :-) vandaag wel de laatste werkzaamheden in de kamer af gemaakt zodat ik binnenkort kan beginnen met de nieuwe ruwbouw. Ik zal de autocad tekeningen deze week posten zodra ze klaar zijn.

Groetjes,
Jeroen

[mekel]

Goedenavond modelspoorvrienden,

Daar zijn ze dan de autocad tekeningen voor de ruwbouw van de baan, de plaatjes worden helaas iets verkleind door het uploaden waardoor de maten wellicht lastiger leesbaar zijn

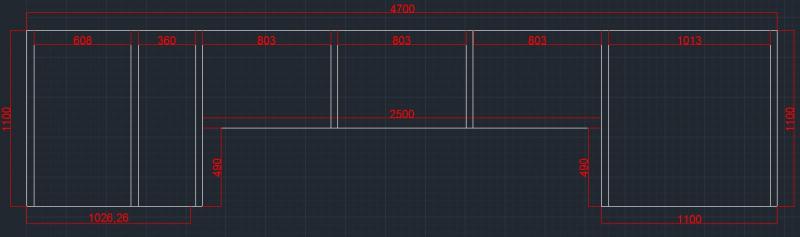

Bovenaanzicht:

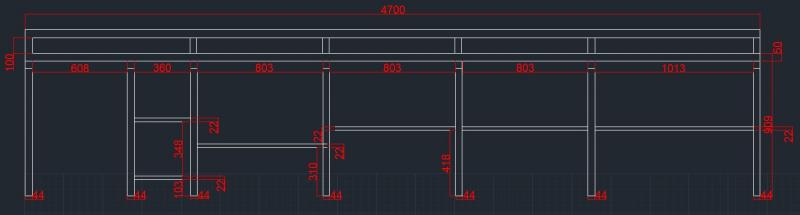

Vooraanzicht:

In het vooraanzicht is de verdieping duidelijk te zien, de indeling van de planken is gemaakt aan de hand van de spullen die eronder moeten (diepvriezer, printer, wat plastic opbergkasten en wat ordners.

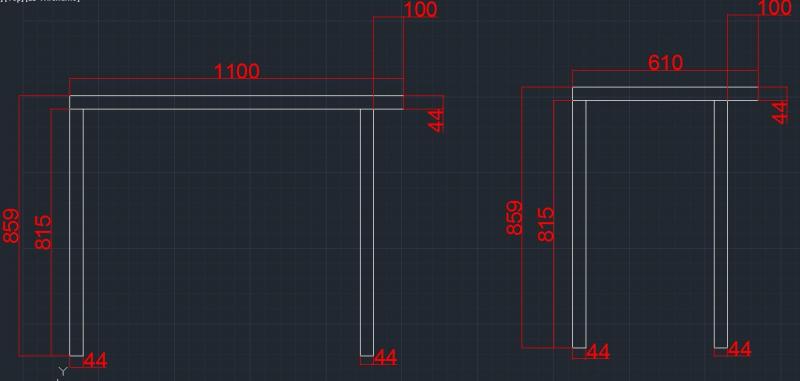

Tekening van de poten onder de tafel, de achterste poot staat iets naar binnen, ivm de plint op de muur en de plakplint op het laminaat:



Bij het formaat van de tafel is uitgegaan van een klimspiraal met rails R2 en R3 van Fleischmann profi.


Groetjes,
Jeroen

[MC]

Daar gaan de treintjes niet dorheen zakken Jeroen
Ziet er degelijk uit

Nu genoeg getekend! Waar blijven je baan tekeningen?
sraks heb je een te kleine tafel. Wink


Ziet er strak uit

[mekel]

Ik was bijna zover Mark ;-)

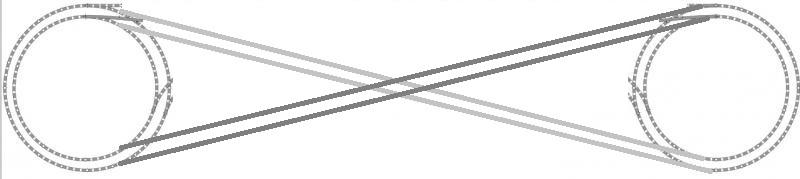

Hier een eerste opzet:

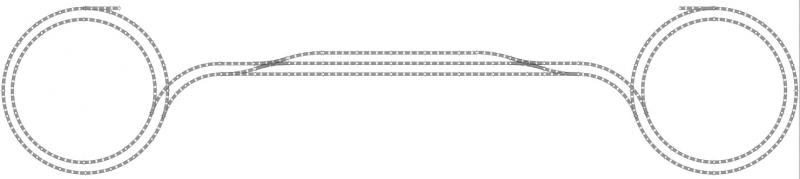

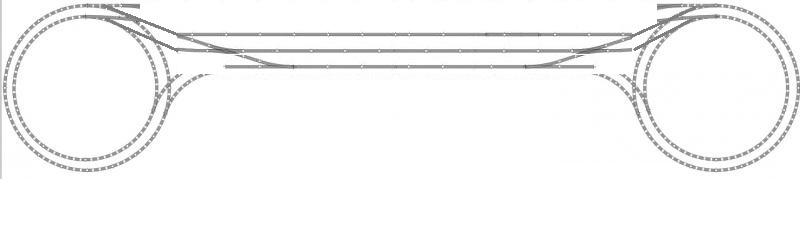

Schaduwstation + spiralen naar hogere laag.

Zichtbare laag:

spoor zowel links als rechts (bij het onderste spoor) gaan beide naar 1 van de 2 rangeerterreinen.

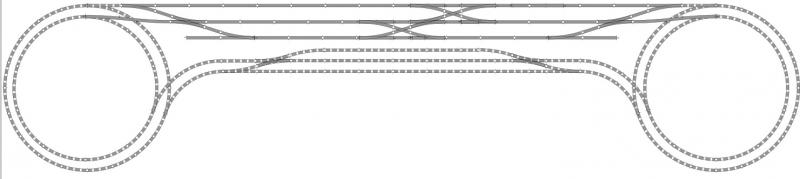

Totaaloverzicht:


Het driesporing station met de kruising tussen het doorgaande spoor en de perronsporen is naar het voorbeeld van Station Roosendaal.

Zover ik kan zien, kan ik overal komen met mijn treinen.. of zie ik het fout ?
Groetjes,
Jeroen

[mekel]

Dit is ook een mogelijkheid bied wat meer mogelijkheden mbt rangeren.



Jeroen

[mekel]

Gisterenavond nog lang zitten stoeien met het baanplan, ik ben over het station alles behalve tevreden
De kruisingen in het midden beperken mijn mogelijkheden op het gebied van rangereren en afwisseling nogal (en de blokken worden vrij kort), dus we zitten wederom achter de tekentafel om er iets moois van te maken.


Groetjes,
Jeroen

[mekel]

Mannen,

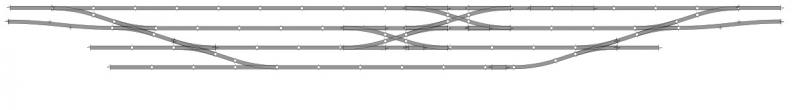

Poging 3 van station Neder-Kempen 2.0



Opzich is het redelijk naar mijn zin, om een indicatie te geven de perrons zijn 210cm lang, maar ik vind het station nogal recht, echter zie ik niet echt een mogelijkheid om het dit te veranderen, of het in een bocht te leggen..

Mocht er iemand tips hebben dan hoor ik het graag, ik kom op dit moment niet echt verder als dit idee...

Groetjes,
Jeroen

[tothebeach]

Hoi Jeroen,

Qua station kan ik je nu even niet helpen, maar misschien qua idee?
Als je het geheel eens diagonaal legt?

Je zou dan evt in het station (donkergrijs) wat bochten neer kunnen leggen, je hebt iets meer speelruimte dan.

Groet,
Michel

[mekel]

Hoi Michel,

Daar heb ik ook aan zitten denken maar dan wordt het te breed, de onderbouw wordt maximaal 61cm breed in het midden (zie paar posts terug voor de onderbouw tekening). Maar het eventueel in een flauwe bocht leggen zou wel een optie zijn, zal het eens in Anyrail gieten.

Groetjes,
Jeroen

[tothebeach]

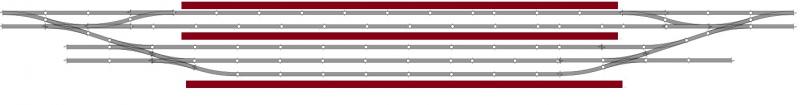

En een dergelijke variant:

Weliswaar kortere sporen, maar iets meer diepte om een station in uit te werken.

Groet,
