Bruggen-IG: Rijnspoorbrug van Oosterbeek in styreen

[JaJo]

Topic: Een bruggetje

Je doet jezelf wel tekort door over een bruggetje te spreken Jeroen!
Prachtig om je vorderingen te zien.

Groet Jaap

[Jeroen Water]

Je hebt er flink de vaart in! Fijn dat je de bouw zo uitgebreid beschrijft, daar hebben anderen weer profijt van .

Het is soms wel eens lastig om dingen te omschrijven die je al gedaan hebt en waarvan het totaalplaatje in je hoofd zit. Dus voor iedereen geldt ook (daarom ben ik dit draadje begonnen), vraag het als je iets niet begrijpt of ergens meer uitleg over wilt. Het is voor mij ook een grote ontdekkingstocht om die brug te bouwen, want ik heb 0,0 ervaring hiermee. Maar, ik heb wel gemerkt: ga het gewoon doen, hou de tekening goed in de gaten en gebruik goede foto's. Die zeggen vaak meer an wat je op tekening kunt zien!

Mag ik vragen waar je de profielen bestelt? Ik heb, bij gebrek aan beurzen op korte termijn, Evergreen via Ebay laten komen, maar dat komt van ver en ik heb ook nogal wat nodig...

Tuurlijk mag je dat vragen! Ik heb Steven Volp uiit Amersfoort als hofleverancier. Dat heeft meerdere redenen:

1) Volp heeft een zeer uitgebreidt assortiment styreen, niet alleen evergreen, maar ook profielen van 1m lang. Die zijn bijvoorbeeld erg handig voor de langsliggers, alhoewel het middenprofiel bij de Praxis vandaan komt en het hoekprofiel uit Den Haag moest komen!

2) Volp zit voor mij precies op de route van werk naar huis, dus kost het me relatief weinig tijd om wat spullen op te halen

3) Volp doet nooit moeilijk als ik iets besteld heb, wat ik door voortschrijdend inzicht later weer wil wijzigen. Ook niet als hij de bestelde materialen al binnen heeft!

4) Volp hanteert goede prijzen. Niet om nu een winkel af te kraken, maar wel om een feit te noemen: bij de treinwinkel in Utrecht is hetzlefde zakje Styreen € 1,05 duurder dan bij Volp! Voor zo'n grote brug, gaat dat flink in de papieren lopen!

Maar Bessel, nu niet alles voro mijn neus wegkapen he! Dan kan ik niet meer opschieten

Jeroen

[Jeroen Water]

Je doet jezelf wel tekort door over een bruggetje te spreken Jeroen!
Prachtig om je vorderingen te zien.

Groet Jaap

Hoi Jaap, dat heb ik juist expres gedaan, om te laten zien dat iedereen in staat is om zo'n brug te bouwen, mits je bereidt bent om er een paar honderd euro aan styreen tegenaan te gooien....

Jeroen

[Besselspoor]

nu niet alles voro mijn neus wegkapen he! Dan kan ik niet meer opschieten

Wees niet bang, ik ga eerst nog op vakantie en met dit tempo ben jij dan al bijna klaar Ik heb gelukkig veel fotomateriaal voor mijn project (gekregen van de forumgenoot die jou ook e.e.a. heeft toebedeeld) en ik ben nu vooral bezig met voorbereidend werk, zoals een mal maken voor de portaalbreedte, verbindingen proberen en testen, materiaal verzamelen etc.
Het is een brug waar ik waarschijnlijk 9 maanden tot een jaar mee zoet zal zijn, maar zodra de montage van de constructie aantoonbaar plaatsvindt zal ik mijn ervaringen ook hier delen ter "lering ende vermaeck". Het nadeel is dan de verwachting dat je snel vorderingen maakt, en ook voor mij is het de eerste brug ooit.
Amersfoort is voor mij niet zover weg, dus misschien kan ik daar ook wel eens shoppen. Dank je voor de tip.

Groet, Bessel

[Jeroen Water]

Hoi Bessel,

wil je al vast wel verklappen welke brug je gaat maken (met foto natuurlijk..... ) Veel succes met de voorbereidingen!

Jeroen

[Besselspoor]

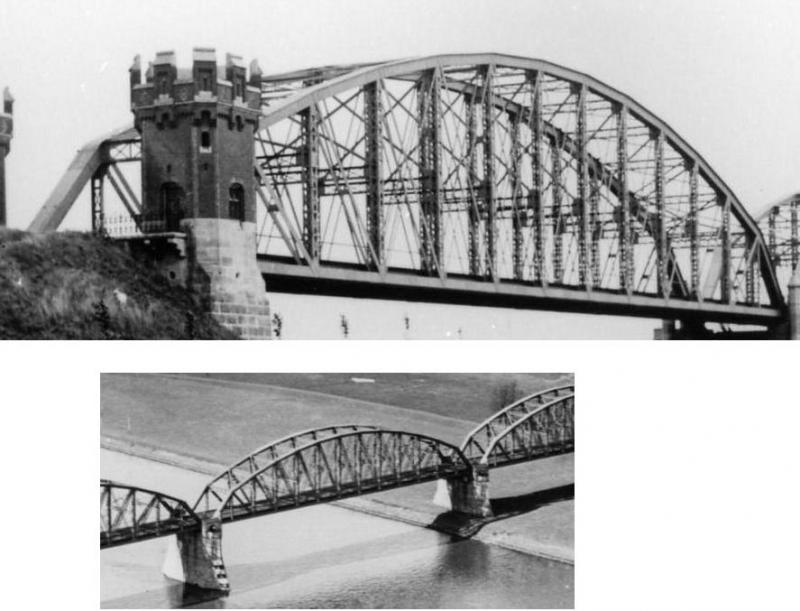

Ik had het eerder in de draad al verklapt, maar het is de Rijnbrug bij Rhenen van voor 1945. Gewoon omdat ik die het mooiste vond in deze categorie.

Het wordt trouwens maar 1 boog en geen 3, ik ga er mijn TpII/III modules (van 120cm) mee verbinden. Dat is ook de reden waarom ik in de bodemsectie metalen profielen verstop, die geven de brug meer treksterkte. Ik zou ook eventueel de brug (105 cm) vast op een modulebak van 120cm kunnen monteren met oeverdetails etc. maar daar ben ik nog niet uit, eerst maar eens bouwen. Ik heb nu 2 aluminium bakprofielen (omgekeerd) als basisframe, met aan de uiteinden geschroefde metalen bussen als verbinding. Op zich al sterk genoeg om een trein te dragen...
Bewijsch volgt spoedig

[Jeroen Water]

Da's inderdaad ook een fraai bruggetje!!! Overigens op de bovenste foto van Bessl kun je ook goed zien dat de boog geen zuivere boog is maar ook hier bestaat uit staalprofielen die van portaal tot portaal lopen. Je kunt duidelijk boven de portalen een knikje zien in de boogconstructie.

Jeroen

[Overlord]

Ja nu worden wij ook wel nieuwsgierig
<edit> en ondertussen tijdens lezen en plaatsen de foto's alweer

Ook leuk met die toegangs torens trouwens!

[HuubvG]

Ik ben afgegaan op een aantal PB's van mensen die ook veel met styreen bouwen. Zij spuiten ook gewoon de verf op het styreen zonder primer.

Gebeurt dat vaak? Dat je PB's krijgt met adviezen, die men niet in het draadje plaatst omdat er weleens iemand tegenin zou kunnen gaan?
Geheimzinnig gedoe, je hebt er toch voor gekozen om in het openbaar je brug te bespreken? Ik zou zeggen, zet ze lekker hier neer, zodat anderen ook wat kunnen leren, of gezonde kritiek kunnen leveren, zodat de afzender zelf ook wat leert.

[Besselspoor]

Leg eens uit wat je hier precies bedoelt? Want PB's kunnen bijvoorbeeld ook copy-protected info bevatten, persoonlijke adviezen, namen of nummers, of informatie van derden die dit (nog) niet met iedereen willen delen.
De rest lees je hier gewoon.

Edit: ik zie dat het gaat om het spuiten op styreen, nou dat is een ervaring die we hier met elkaar openlijk gedeeld hebben, dacht ik. En er is een PB rondgegaan naar Jeroen en mij van iemand die nog niet wil verklappen wat z'n project inhoudt maar wel zijn ervaringen wilde delen. Dus dat respecteren we dan natuurlijk.

[HuubvG]

Whatever! Als hij de boel maar wel ontvet voor het aflakken...

[Besselspoor]

Heel belangrijk, ik heb van styreen een loc gebouwd (NS 6700 'Reiger' in spoor G voor BNLS dioramawedstrijd) en die was door tijdgebrek ook niet goed ontvet en niet van grondlak voorzien. Nu, een jaartje later, vliegt de spuitlak er aan alle kanten af. De met de kwast aangebrachte verven blijven wel zitten.
Zodra ik brugdelen zo ver af heb dat ik kan schilderen en/of spuiten zal ik hier ook mijn conclusies delen

Groet, Bessel

[janw]

Schitterend Jeroen: ik herken allerlei dingen in je verhaal die ik ook tegenkwam (zoals het apart spuiten van de portalen voor je ze plaatst). Wat dat spuiten betreft raad ik je aan het zekere voor het onzekere te nemen en de adviezen te volgen; en dus heel precies te ontvetten en te grondverven. Netjes strak spuiten met een spuitbus is niet moeilijk en geen reden om een verfbeurt te proberen te besparen. Dat je die handigheid hebt hoeven we niet meer te betwijfelen. Als het over een of twee jaar toch fout gaat zonder grondlaag is het doodzonde van je vele werk, maar ja om het dan weer goed te krijgen: brrr......

[Floris Dilz]

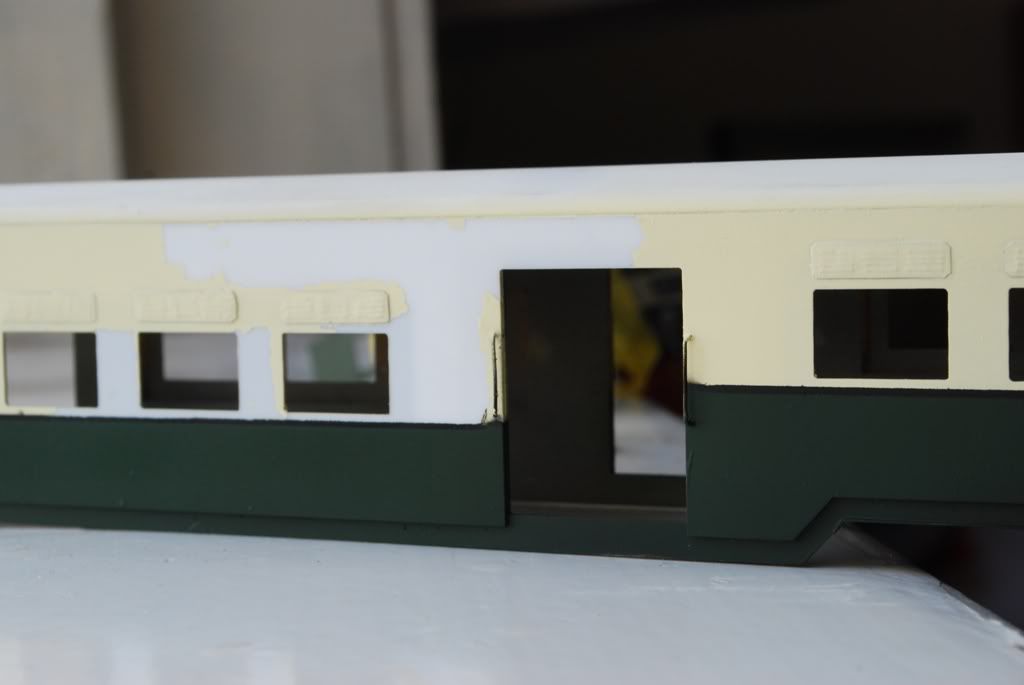

de keer dat ik WEL primer gebruikte op styreen gebeurde er dit.

primer was overigens witte motip primer.

Daarna tamiya zonder extra ontvetten direct op t styreen en dat ging probleemloos. Met tamiya, revell en hombrol heb ik sowieso nooit noemenswaardoge problemen gehad direct op styreen... wel ben ik er inmiddels achter dat spuitbusverf soms echt een drama is, maar er zijn zoveel soorten van...

Bij de hef spoot ik trouwens niets apart, gewoon alles volblaffen met een spuitbus. camouflage jungle lichtgroen van stilleven. Stilleven heeft sowieso mooie verf, hecht goed op styreen, is mooi mat en ze hebben mooie kleuren.

[janw]

Dan is de vraag dus welke primer het wel goed doet op styreen, als we helderheid willen proberen te krijgen in de tegenstrijdige ervaringen hier. Maar dat wordt misschien iets voor een nieuw draadje.
