Mensen met pneumatiek ervaring gezocht

[rard]

Zie onderstaand filmpje, en dan met name op 2:15.

http://www.youtube.com/watch?v=cC7sWyVz5kE&feature=player_embedded

Zijn er mensen met pneumatiek ervaring die weten hoe je zoiets simpel kan realiseren/ wat ervoor nodig is?

Grt,

Gerard

[gvandersel]

Gerard,

Ik zie nergens hydrauliek. Eerder servo's. Dit is zeker geen raket techniek, maar meerdere malen reeds toegepast.

Groeten,

Gerard van der Sel

[fissy]

hydrauliek nee, die heb je hier echt niet ! nodig. Beter zou pneumatiek zijn, google dan eens op "Festo"...

[stig]

Lijkt me eerder pneumatiek. Een luchtcilinder dus. Neem een luchtcilinder met geleidestang, kleppie, slangen en gecomprimeerdelucht en aansturen maar. Eindstand boven wel zacht aan laten lopen, anders word je wagentje gelanceerd.

[Mark D.]

aan de schokken te zien gaat dit met lucht.
Festo is leuk en goed, maar voor dit hobby gedoe is lego beter.


een andere oplossing die je in het echt steeds vaker ziet als vervanger voor gasveren zijn elektrische cilinders, zit gewoon een spindel in.

tip als je dit wilt maken, gebruik een cd rom speler, het uitwerp mechanisme.

[rard]

ok, aangepast

CDrom is geen optie, hoogte is te weinig...

Lego misschien wel... zou daar een hoogte van +/- 30cm mee te overbruggen zijn?

Grt.

Gerard

[gvandersel]

Gerard,

Met een schaar constructie. Kleine afstand voor de cylinder, grote verplaatsing. Vooral als cylinder in buurt van het draaipunt wordt geplaatst.

Groeten,

Gerard van der Sel

[rard]

ah... dat is idd een optie.

Vroegâh veel met Lego gespeeld (heb nog stuk of 12 treinen en 3 dozen huisjes etc staan) maar geen/ weinig technisch lego

Heeft Lego ook een compressor oid?

[RobbertJan]

Ja je kan met behulp van een Lego-motortje en een speciaal pompje een compressor bouwen.
Daarnaast heeft Lego ook een luchtvat en hand bediende ventielen om te schakelen.
http://www.sonic.net/~rci/legocompressor.htm

De slaglengte van de cilinders is echter beperkt, ik dacht zo rond de 35/40mm maar
dan zou ik op zolder in de doos het spul op moeten zoeken.

Gr.

Robbert Jan.

[JAB van Ree]

Neem gewoon een draadeind M3, die zijn verkrijgbaar in lengte van 1m
Een of twee moertjes erop, draadstang laten draaien en je bent er ook.

[stig]

Dan moet je een lang plaform maken, of een stopsectie, want ik ben bang dat dat te lang duurt voor dat dat dan omhoog is.

[rard]

en trapezium draad aangestuurd door een stappen motor? Of zou dat nog te langzaam gaan?

Groet,

Gerard

[Monobrachius]

Met een schaar constructie. Kleine afstand voor de cylinder, grote verplaatsing. Vooral als cylinder in buurt van het draaipunt wordt geplaatst.

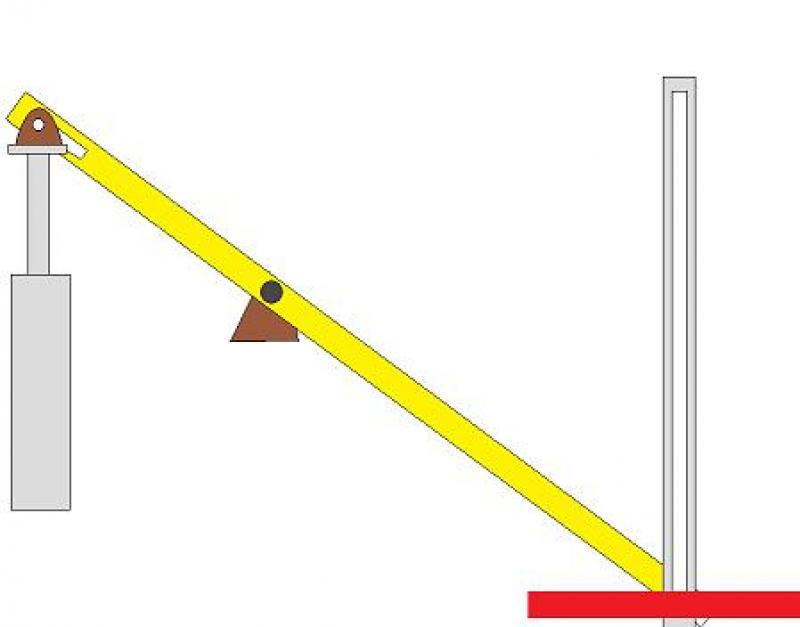

Of een wipwap. 2 keer arm is een twee keer zo lange verplaatsing. Dan kan een Cd-speler opeens wel. En ze zijn bijna gratis en werken snel.



Henk
okee, hij is een beetje crappy getekend, draaipunt moet hoger liggen, maar het idee is duidelijk. Hoop ik...

[rard]

Het moet uiteraard wel via de pc aangestuurd kunnen worden....

[Ronaldk]

Dat moet kunnen met de computer aansturen... een motor-wisselaandrijving met regelbare uitgangen, moet toch wel de truc doen.

Groeten Ronald K.
