Verbinding speakerkabels op printplaat ESU Loksound dec.

[Sven]

Ik heb van een ESU 21 pins loksound decoder de stekker afgezaagd om kabeltjes op het printplaatje te solderen. Alles werkt (motor, licht), maar ik heb geen geluid. Als ik de boel doormeet, kan ik wel de verbinding localiseren van één aansluiting (zie rode lijn op plaatje), maar niet van de andere. Weet iemand waar de tweede luidsprekerkabel (stekker 09) heen gaat?

[tuurtje]

Hallo Sven,

Als ik TDAxxxx zie staan dan denk ik gelijk aan Philips audio IC's.
In dit geval niet anders, dus even bij ome Google gezocht, et voila



Pootje 5 heb je al gevonden (rode lijntje)
Dus even zakken in dezelfde lijn naar het onderste pootje

Groetjes

Arthur

[Sven]

Hoi Arthur,

Dank voor je slimme antwoord. Ik geloof je meteen,  maar hoe kun je dat met zekerheid uit dat diagram lezen? Ik neem aan dat pootje 8 de juiste aansluiting is, maar hoe weet je dat dat de onderste is uit hetzelfde rijtje. Voor de zekerheid heb ik een geel ringetje om de aansluiting gemaakt, is dat de juiste?

[tuurtje]

Hallo Sven,

Logica dear Watson,

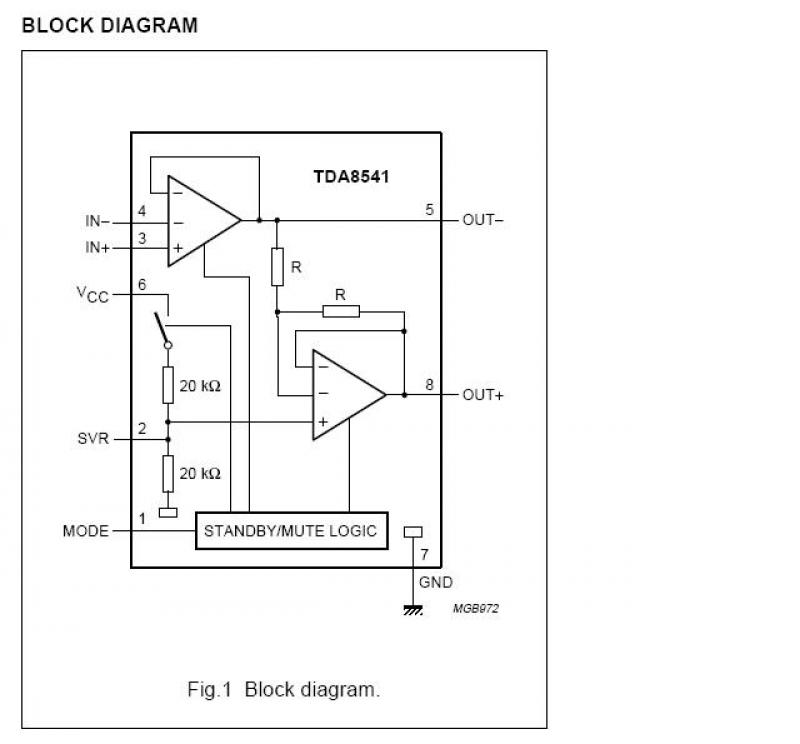

Op het blok diagram zie je dat pen 5 en pen 8 de uitgang zijn naar je luidspreker.
Pootje 1 begin helemaal rechtsonderin. Tegen de klok intellend kom je op pootje 5 uit links bovenaan )die had jezelf ook al gevonden en daan doortellen naar pootje 8.

Groetjes

Arthur

Ps, antwoord op jouw vraag ja dus

[Sven]

Tof, dank je wel. Ik ga het gelijk uitproberen!

[Sven]

Te gek, het werkt! Bedankt Arthur, ik was al bang dat ik mijn derde sounddecoder kapot had gemaakt, maar ik kon het me bijna niet voorstellen, daar ik (nog) geen kortsluiting had veroorzaakt.

[tuurtje]

Hai Sven,

Graag gedaan joh..

Groetjes

Arthur
