hoe verlichting inbouwen in roco ICK's?

[piet post]

Nu de digirails-verlichtingssetjes zo in de aanbieding zijn, wil ik mijn roco ick's van binnenverlichting voorzien. Echter hoe moet dit? Het dak van de rijtuigen halen is geen probleem, en dan zie je de vier gaatjes waar de door Roco meegeleverde staafjes in moeten, maar de gaatjes zijn veel te ruim. Hoe hebben jullie dit opgelost? Moet je alle vier gaatjes en staafjes gebruiken, en hoe moet je ze dan aansluiten? Is het nuttig de koperen plaatjes te gebruiken om de draden naar de verlichtingsset vast te zetten of is het eenvoudiger de draadjes op de staafjes te solderen?  En dan het probleem met de verlichtingsset. Ik heb de 28 cm-versie, en de condensator is net te hoog om het dak te kunnen sluiten. Dat wordt een klein laagje van de wagon afslijpen, of is het beter de verlichtingsset in te korten zodat de condensator op een plaats komt waar voldoende ruimte is?  Bij geen van mijn vier ick's zit er een gebruiksaanwijzing voor de verlichting. In een oud draadje "Roco ICK vraag" staat een plaatje van een gebruiksaanwijzing, van een vergelijkbaar rijtuig, maar dat is niet leesbaar. En een mailtje naar de schrijver heeft nog niets opgeleverd. Wellicht heeft iemand ervaring met het inbouwen, en wil deze delen. Piet

[piet post]

Ben benieuwd of het iemand gelukt is en hoe. Werken met de staafjes werkt niet goed, daarom zal het rijtuig zelf uit elkaar moeten, om aan de lipjes in de binnenkant draadjes te kunnen solderen. Weet iemand hoe de ick's uit elkaar kunnen? Er zijn in het gangpad wel nokjes te zien, maar voorzichtig daarop drukken leverde niets op, en in de handleiding staat alleen iets over hoe het dak los moet en de extra onderdelen. Piet

[henk]

Zomaar een advies. Laat die staafjes maar zitten. Ik heb het bij een stuk of twee rijtuigen (niet ICK) geprobeerd en het werkt toch niet erg goed, ook al krijg je ze geïnstalleerd. Bovendien moet je meestal ook nog de wielstellen vervangen, weet ik niet bij ICK.
Gebruik gewoon de Digirails stroomafnemers of scoor ergens van die eenvoudige Roco stroomafnemertjes en gebruik die. Als het goed is, moet de antiknipperelco in staat zijn om het knipperen bij stroomafname over maar vier wielen tegen te gaan.

[Fred Eikelboom]

Hoi Piet,

Is het misschien een idee om die antiknipperelco los te solderen van de print? Je kunt dan tussen de print en de elco een paar stukjes draad solderen, en de elco op een geschiktere plaats onderbrengen. Hoef je de rijtuigen niet te slopen.

mvg,
Fred.

[RobE]

Hallo Piet,

Niet moeilijk doen. Er zitten reeds stroomafnemers tegen de wielen aan en die doen het goed.
Voorste draaistel is de plus en het achterste draaistel de min. (of andersom wat jij wil)
Aan de draaistellen draadjes solderen en klaar is Piet.
Elco's verbergen in de WC's.

Groet,
Rob

[Peter_12]

Hallo Piet,

Niet moeilijk doen. Er zitten reeds stroomafnemers tegen de wielen aan en die doen het goed.
Voorste draaistel is de plus en het achterste draaistel de min. (of andersom wat jij wil)
Aan de draaistellen draadjes solderen en klaar is Piet.
Elco's verbergen in de WC's.

Groet,
Rob

Klopt werkt prima, en om het dak te openen even het dak opzij duwen en hij komt los.

gr

Peter

[RobE]

Hallo Piet,

Is het gelukt?

Groet,
Rob

[piet post]

Hallo Piet,

Is het gelukt?

Groet,
Rob

Beste Rob, eerst heb ik mijn plan D's en W's verlicht. Dat is goed gelukt, alleen probleempje met condensator verbergen. Voor de ICK's leek me de beste oplossing gebruik te maken van het mooie systeem van Roco. Met de staafjes was geen groot succes, daarom leek het me het mooist om van onder het interieur de stroomafname te regelen , maar dan moet het interieur er eerst uit. In andere draadjes heb ik gelezen dat anderen dat deden om het te kunnen verven of te veranderen. Ik ga het in Houten vragen hoe het moet. In geval van nood kan van af de wielen de stroomafname worden gemaakt. Bij de ICK heb ik geen probleem met een condensator. Deze is bij digirails heel klein en zit op de strip. Tot zover de stand van zaken. Piet

[RobE]

Hallo Piet,

Met een beetje wringen en gebruikmakend van een schroevendraaier zijn de draaistellen er uit te klikken.
Draadje solderen en naar binnenvoeren.
Ook het interieur is te verwijderen. Met een kleine schroevendraaier de lipjes iets te verbuigen.
Aan één kant beginnen en daarna komt de andere kant ook los.
Het is te doen.

Groet,
Rob

[Dion]

De verlichting ingebouwd met alleen de afname van het dak.

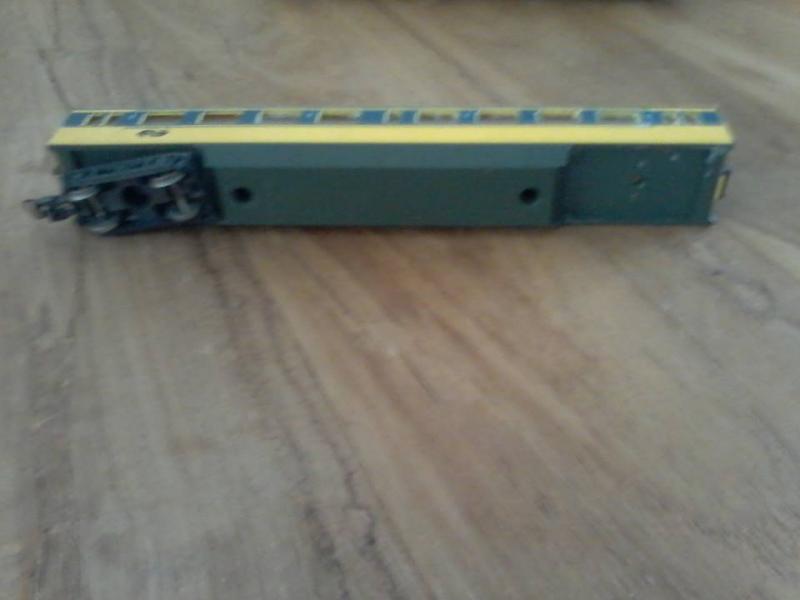

Een klein gaatje geboord dat uitkomt in het intereur en gele draad er doorheen.


De gele draad aan de kopere strip gesoldeerd. Strip ver terug buigen om goed te kunnen solderen, iets terug duwen als je klaar bent. Bij het terug duwen van het draaistel zit de lip straks goed.


Draadje zit nu in het intereur maar een coupe verder.


Wel even de ledstrip getest, je weet maar nooit.


Je ziet de gele draad nergens bij het draaistel.

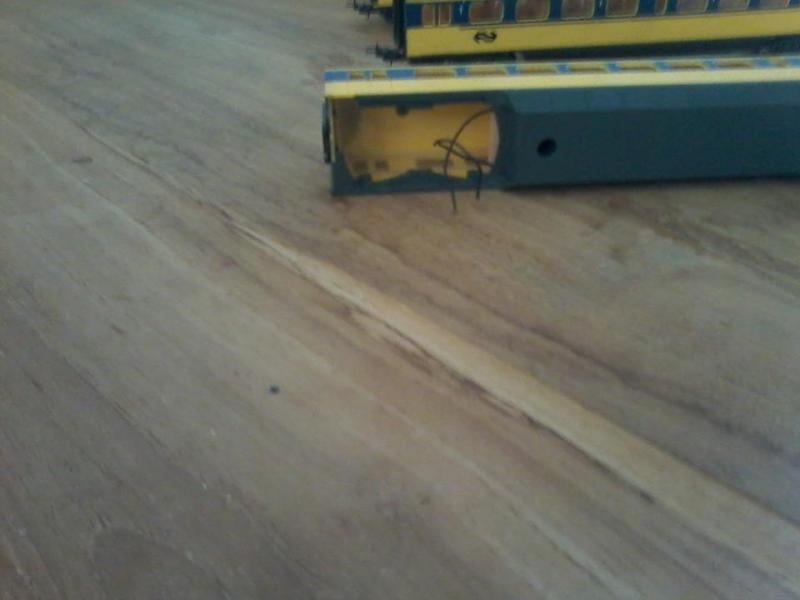

De condesator is net te groot en hierdoor paste het dak niet goed terug.
Stuk uitgeveilt ter grote van de condensator.


Aan de andere kant eengat geboort, nu is de wcruimte ook verlicht.


Ledstrip met dubbelzijdige tape aan dak vast gemaakt en goed gericht. Dak weer op rijtuig geschoven.

Dit is mijn oplossing, er zullen er zeker meerdere zijn.

[piet post]

Dion bedankt voor je foto's.
Ik had ook al het idee twee gaatjes te boren. Jammer dat Roco geen gaatjes maakt in de onderkant, maar dat zal wel te maken hebben met hun eigen systeem met de staafjes.
Alternatief is het interieur er uit en dan aan de binnenkant draadjes solderen, maar in een ander draadje zag ik dat het een hele operatie is het interieur te verwijderen.
Bij sommige ICK's werkt het systeem van de staafjes in combinatie met de digirails strips goed, bij andere lukt het absoluut niet contact met de baan te maken, is mijn ervaring. Ik ben benieuwd of er anderen zijn die goede of slechte ervaringen hebben met het Roco systeem. Het wordt ook in andere niet-nederlandse rijtuigen gebruikt. Piet
PS ik gebruik zwart draad, valt minder op.

[Dion]

Hallo Piet,

Had geen zwarte draad tot mijn beschiking, moest dus even zo.

Dit was voor mij de makkelijkste manier zonder de wagen geheel uitelkaar te halen.
Het heeft mij ongeveer 15min. gekost om het zo te maken.

[RobE]

Hallo Dion,

Ik heb de beide gaatjes uit laten komen op de WC`s.
Als draad heb ik rood en zwart gebruikt.
Als condensator gebruik ik de 470uF 25 Volt. (Conrad 446048)
Hierdoor hoef ik geen materiaal te verwijderen.
Ziet er verder netjes uit.

Groet,
Rob

[Dion]

Dag Rob,

De ingebouwde ledstrip(digirails) is voorzien van een condensator. Aangezien ik niet echt veel weet van elektronica heb ik voor mij  de eenvoudigste weg gekozen.

Helaas hield dit in materiaal weg vijlen, maar daar zie je niets van.

Moet nog een ICK voorzien van verlichting en zal eens kijken of ik ook de gaatjes naar de wcruimte kan verplaatsen.

[piet post]

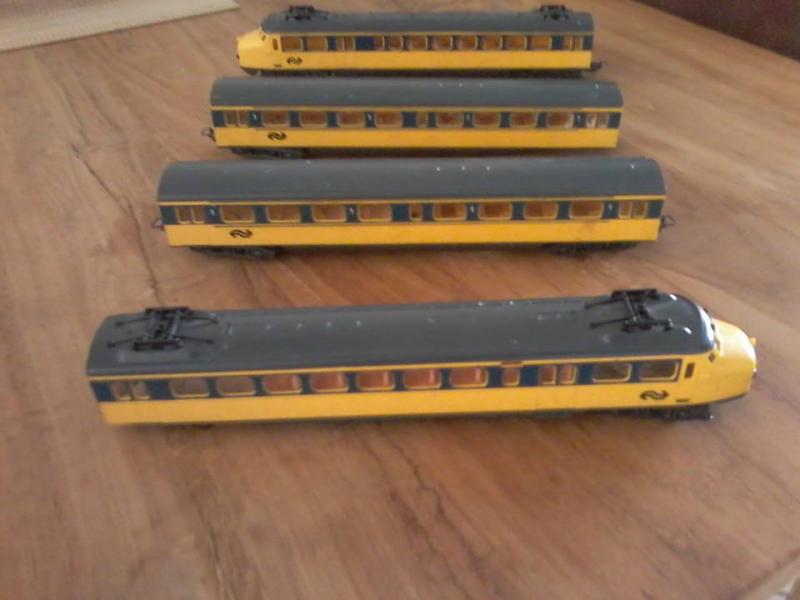

Als ik me niet vergis zijn er ICK's uit 2006, 2009 en er komen er in 2010. Dit zijn alle 1/87 modellen. Er zijn echter ook oudere modellen in 1/100, Roco 44764 en 44765. Als je daar verlichting in bouwt, schijnen de wanden verschrikkelijk door. Bij geen enkele andere Plan D of W of ICK gebeurt dit. Heeft hier iemand een oplossing voor. Piet
