Verlichting Athearn SD-40 i.c.m. decoder

[VAM65]

Dag mannen,

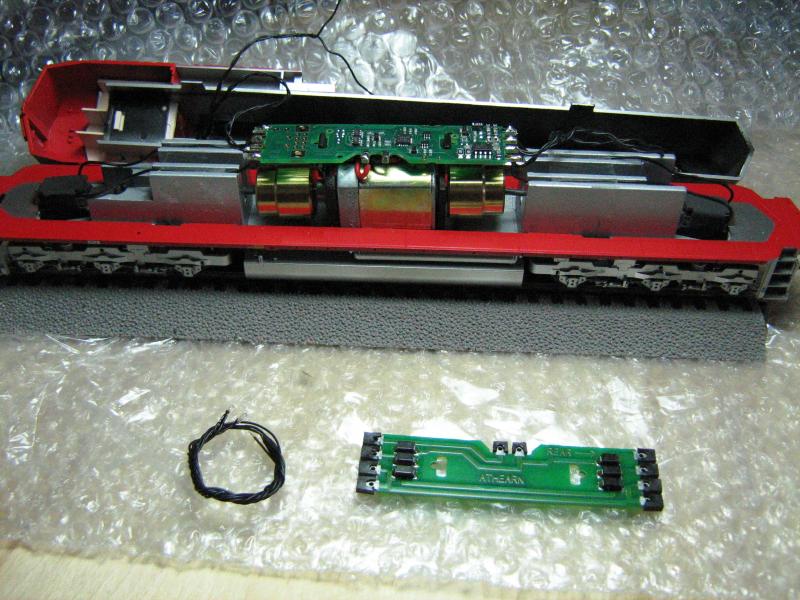

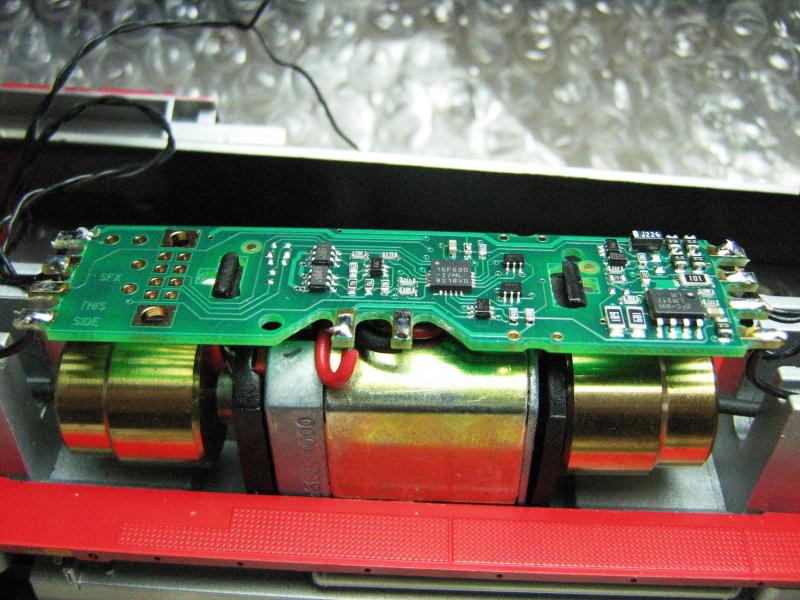

Voor een kennis van mij ben ik met bezig met het digitaliseren van een Athearn SD-40 loc. Ik heb inmiddels de decoder er in gebouwd, door de originele fabrieksprintplaat te vervangen door een exemplaar waar een decoder op zit gebouwd. De loc rijdt inmiddels digitaal goed.  Zie 2 foto's hieronder.






Nu moeten er afgezien van de 2 koplampen die aan weerszijden van de loc helemaal bovenaan zitten, ook nog 2 zogenaamde "ditch bulbs" worden gemonteerd in de 2 lage lampen die aan de voorkant nog moeten worden gemonteerd. Daarover wordt gezegd in de handleiding dat dit 1,5V lampjes zijn.

Nu is mijn vraag, zijn de toplichten van deze loc ook 1,5V? Ik vraag dit hierom, de kennis heeft in de tijd de loc al analoog laten rijden met brandende topkoplampen. Dat zou echter betekenen dat die lampjes die daarin zitten, geen 1,5V maar 16V lampjes zijn, of dat er in de originele fabrieksprintplaat een voorziening is getroffen dat er 1,5V lampjes kunnen worden aangesloten. (zie foto 3).



Wie weet hoe dit zit? Ik vermoed eerlijk gezegd dat alle lampjes 1,5V zijn, maar voordat ik of een lampje opblaas met de 16V van de decoder, of ten onrechte allerlei weerstanden ga monteren om de spanning van de lichtuitgang van de decoder van 16V naar 1,5V te verlagen, drop ik graag de vraag hier neer.

Al vast hartelijk dank voor het meedenken en jullie antwoorden!

Marco

[stig]

De DH165K0 decoder die jij hebt gebruikt, heeft standaard 15mA uitgangen op Functie 0 (zowel voorruit als achteruit) en je kunt er leds of 1,5V lampjes direct op aansluiten (pagina 6 handleiding). Wil je 30mA dan moet je een printspoortje doorhalen. Zie ook de handleiding: http://www.digitrax.com/ftp/DH165K0.pdf

De Ditchlights zet je waarschijnlijk op F1. Die moet je van een weerstand voorzien.

[VAM65]

Stig, dank voor je antwoord. Het is overigens een DH165A0. Er is me nu veel duidelijker geworden (ook dat ik de decoder ondersteboven heb gemonteerd ).

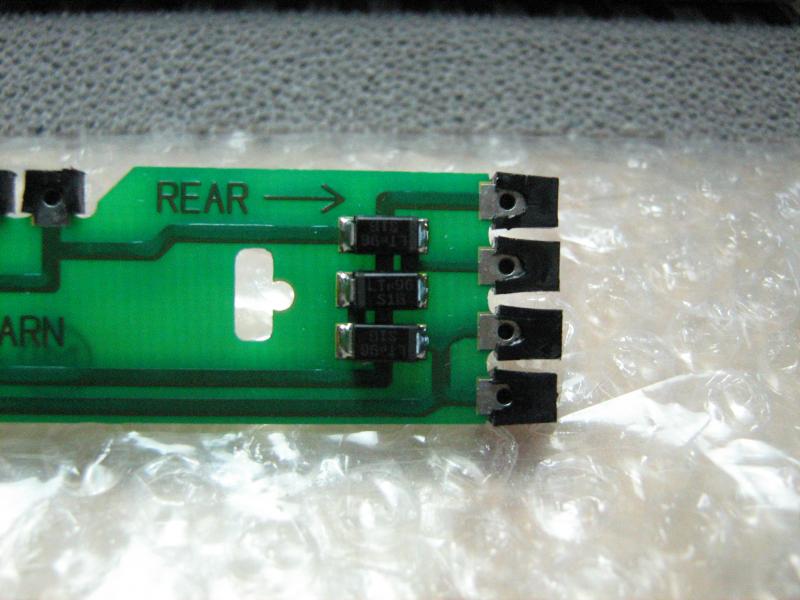

Ik weet alleen niet wanneer in het echt de ditch lights branden. Rijdt deze loc niet zoals bv in Nederland met een A-sein? Moeten de ditchlights niet per stuk apart geschakeld kunnen worden (allebei uit, alleen links aan, alleen rechts aan, allebei aan)? Hoe konden die 1,5V lampjes branden op de standaar fabrieksplaat? (zijn die 3 zwarte blokjes dan toch weerstanden?).

Marco

[Ronald Halma]

Hoe konden die 1,5V lampjes branden op de standaar fabrieksplaat? (zijn die 3 zwarte blokjes dan toch weerstanden?).

De nieuwe Athearns (Genesis) hebben af fabriek de 1,5 V lampjes. Dit is zo gedaan om bij lage spanning al verlichting te hebben. Mijn SD70 die destijds als een van de eerste Genesis uitkwam heeft dit ook. Bij iets losdraaien van de analoge spanning brand de verlichting al praktisch op volle sterkte. Een mooi feature!

Ditch lights branden meestal per paar, en gaan knipperen als de horn gebruikt wordt. Op dit filmpje van mijn AC6000 kun je dat mooi zien.

Maar per maatschappij zijn de regels meestal anders. Misschien hier wat tips?

[VAM65]

 , verdorie, wat een goede handleiding van Digitrax (maar niet heus). De 2 toplampjes van de SD40 had ik aangesloten op de F0 uitgang, en ze branden niet. Toen heb ik er 1 aangesloten, en dat werkte wel. Blijkbaar trekken ze samen te veel prik. Dus, volgens de handleiding het draadje op de printplaat doorgeslepen (15mA -> 30mA), en ja hoor nu branden ze wel samen. Alleen na ca. 10 seconden niet meer. DOORGEBRAND.  En er stond nergens in de handleiding dat er dan ook een weerstand aan gekoppeld moest worden. Wat heb ik fout gedaan

Afijn, dat zullen ongetwijfeld 4 dure lampjes zijn, dus ik ga de gaatjes in de kap maar opvullen met of Crytal Clear of de oude lampje waar ik de draadjes van af knip (dan zit er tenminste nog een iets uit de kap uitstekende lens in de gaatjes), en dan een felle witte LED er achter monteren.
