Het inbouwen LED-rijtuigverlichting van Hufing-Tronic

[henk]

Was de elco wel correct aangesloten?
Ik kan op de foto niet goed zien wat de plus en de min is. Maar als die zwarte draad aan de min van de elco zit, hoort hij denk ik niet bij de plus op de print.

[VAM65]

Ik zou idd de elco maar eens net andersom aansluiten. De - moet aan de poot waar de pijltjes op de elco bijstaan.

[bellejt]

aan de foto te zien is condensator verkeerd aangesloten.De rode draad moet aan plus en op je condensator staat normaal een indicatie min (lange grijze of groene lijn) en dat is zwart. De plus van je strip is bovenkant +

[Casmir]

Probleem is opgelost mannen.
De op de foto afgebeelde condensator was losgesoldeerd maar was tevens ook niet het probleem.
Ik had de de +- van de decoder ook ergens in het midden van de strip op de pads gesoldeerd.
Omdat daar mijn draden vanuit het toilet naar buiten komen.
Ik dacht dat de +- ook aan elke willekeurige pad op de strip gesoldeerd kon worden.

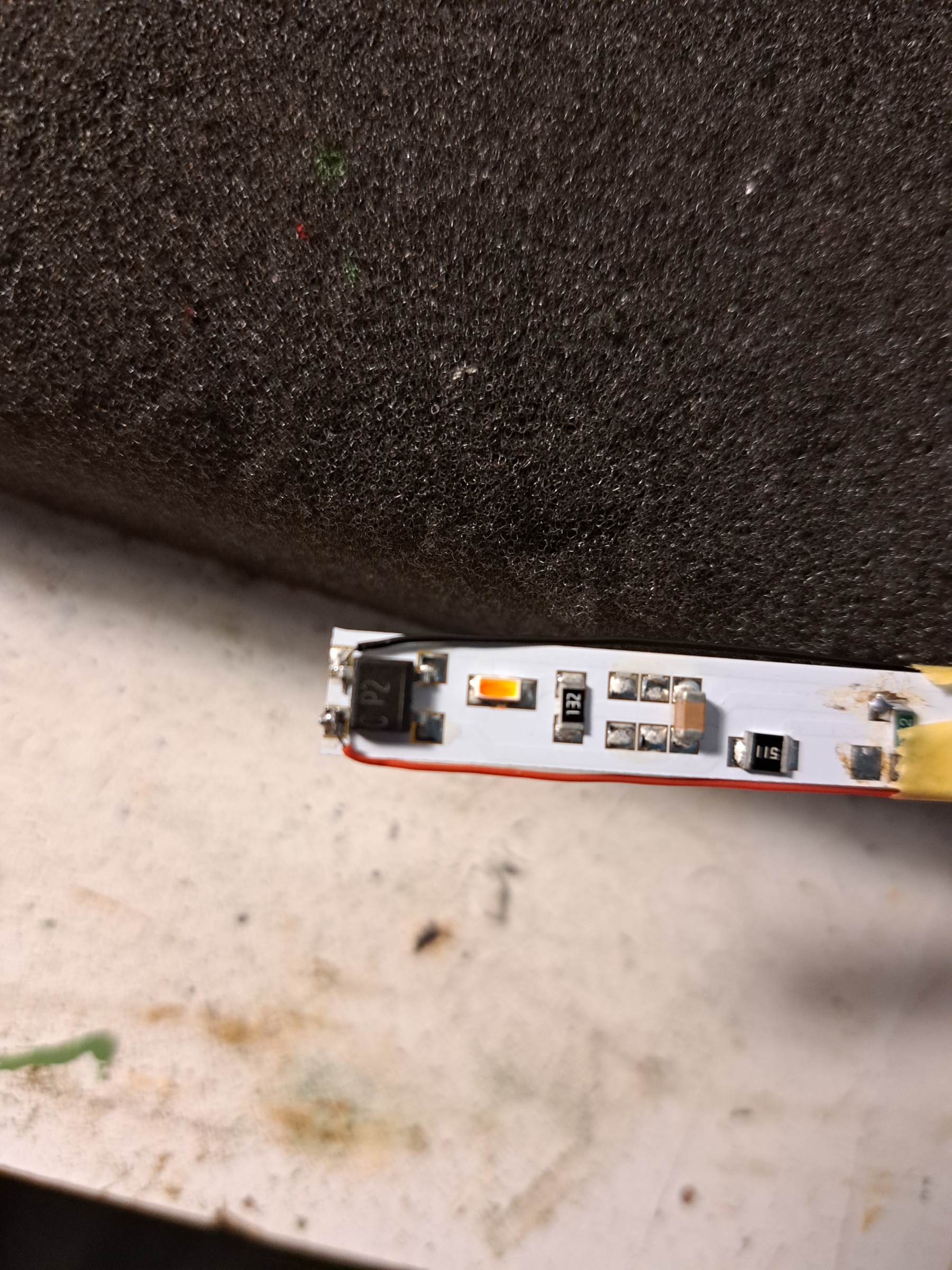

Nee dus , het moet aan het begin van de strip gesoldeerd worden voor een soort zwart vierkantje( onbekend voor mij wat het is en doet maar vermoed een gelijkrichter)





Nog bedankt voor het meedenken Heren
Overigens hele mooie ledstrips voor een zacht prijsje

[bellejt]

is inderdaad een SMD gelijkrichterbrug

[henk]

Weet je het zeker Casimir?
In onderstaande link een beschrijving van een inbouw. Het lijkt er sterk op dat je de elco nu hebt geplaatst waar de stroomafname hoort te zijn. Als daar daadwerkelijk de baanspanning ook op is aangesloten, dan gaat je elco eerder vroeger dan later stuk.

http://maerklin-sammler-infos.de/umbauten/personenwagen/04135_h/04135_hufing_m_licht.htm

Edit, nee dus. Ik dacht even dat Casimir de elco aan het begin wilde aansluiten, maar dat had ik verkeerd begrepen.

[bellejt]

de tekening spreekt zichzelf tegen want 6 mag gewoon onder 5 komen. Zie op de verdere fotootjes. De enige juiste aansluiting van de voedingsdraden is aan het begin op de SMD brug

[henk]

Aha, ik begreep het verkeerd. Kennelijk had Casimir de stroomafname verkeerd aangesloten en nu dus goed.

[Casmir]

Zo was het Henk,
Verkeerd aangesloten
