Auteur Topic: NS 1127 (N) niet meer werkend te krijgen (gelezen 2904 keer)

Mathijs · « **Gepost op:** 04 July 2009, 14:51:53 »

Hallo,

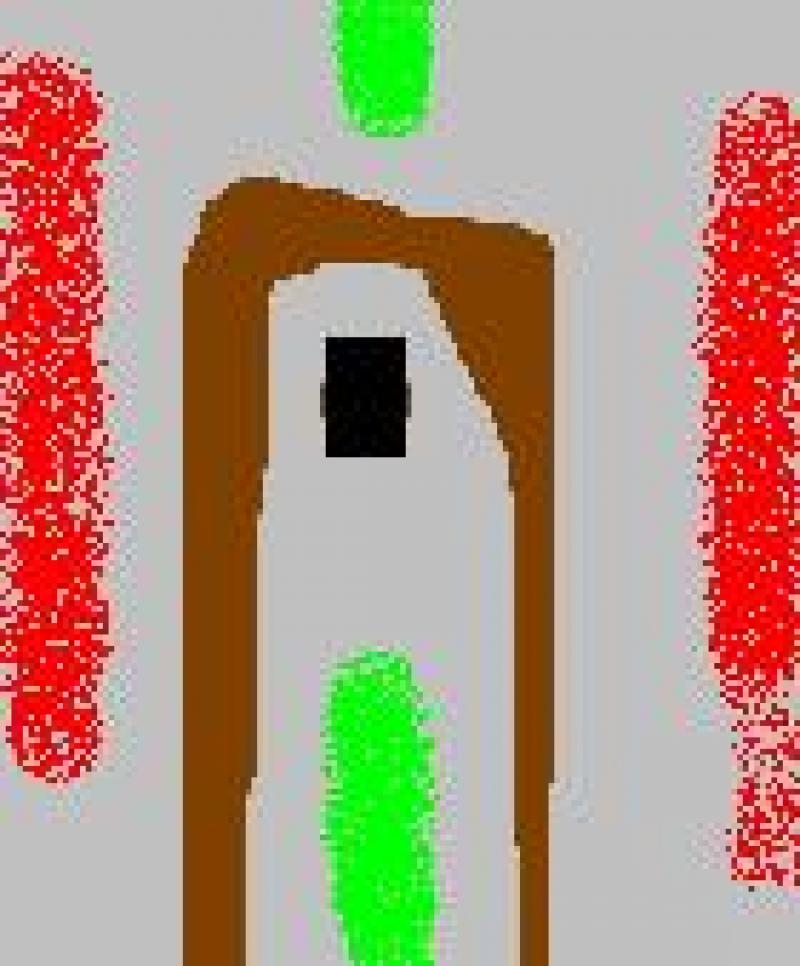

Ik heb sinds een aantal jaar de NS 1127 overgenomen van iemand. Deze loc reed niet al te best of gewoon helemaal niet, deze hebben we laten repareren bij een modelbouwzaak. Deze reed daar gewoon normaal (na de reparatie), en bij ons reed hij stotterig. Dit is zo'n ongeveer 2 á 3 jaar geleden. Vandaag had ik zin om hem weer werkend te gaan krijgen, ik heb precies zo'n zelfde loc en heb daar eigenlijk alles van 'afgekeken'. Alles zit nu precies zoals het hoort maar hij rijdt niet. Ik heb nieuwe draadje boven op het 'printplaatje' gesoldeerd en het plaatje onder de loc ook. Als ik met de draadje op de gesoldeerde pruntjes ga staan doet hij het gewoon, maar als ik hem op de baan zet doet hij het opeens niet. Ik denk dat dat te maken heeft met het plaatje waar de draadjes naar toe gaan (onder de loc). Ik heb even snel een tekeningetje gemaakt in paint:

^{Rood = waar de 'draaistellen' langs gaan om stroom op te pikken
Groen = wat ik gesoldeerd heb met de 2 draadjes
Bruin = onderkant plaatje
Grijs = wat erop zit
Zwart = schroefje}

Volgens mij gaan de 'draaistellen' die de stroom op moeten pikken (langs het rode), steeds over de -/+. Ik weet niet of dat hier wat mee te maken heeft.

Ik zou graag antwoorden willen hebben want ik wil hem zo graag op mijn baan hebben.

Mvg,

Mathijs

Daniel. · « **Reactie #1 Gepost op:** 04 July 2009, 15:27:16 »

je tekening is een beetje onduidelijk, kan je een duidelijkere tekening, of foto kunnen maken?
en je zegt dat als je de 2 draadjes van de trafo op de 2 polen van de motor plaatst, het motortje het normaal doet, maar dat hij niet goed stroom afneemt van de rails.
zijn de wieltjes dan wel schoon?
ik weet niet hoe de 1127 er van binnenuit uitziet, maar je hoeft alleen de stroomafnemers (rood op jouw tekening) te verbinden met de aansluitpunten van de motor.

Mathijs · « **Reactie #2 Gepost op:** 04 July 2009, 15:37:55 »

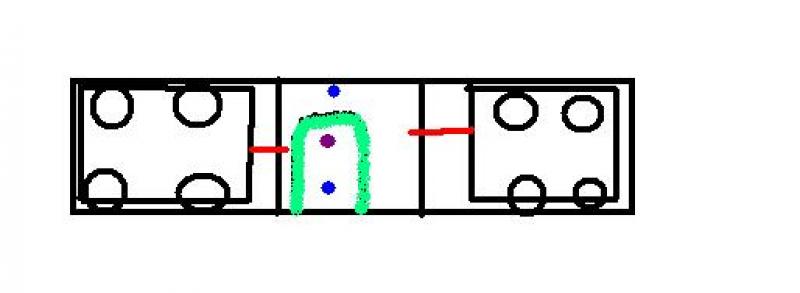

Dit is de onderkant van de trein. De blauwe puntje zijn gesoldeerde puntjes.

De binnenkant is gewoon normaal in goede staat. De rode strepen zijn waar die puntjes van de 'draaistellen' langs gaan

.

Mathijs

neudalhausenstadbahn · « **Reactie #3 Gepost op:** 04 July 2009, 15:58:13 »

Het probleem is met die locs dat de contactjes van de draaistellen die het printje moeten raken dit heel vaak niet of nauwelijks doen. Ik heb er zelf ook ervaring mee en uiteindelijk het ik het als volgt opgelost.

Ik heb 2 gaten in het printje geboord en de contactjes vervangen door 2 draadjes en die aan de ene kant op de motor gesoldeerd. Vanaf het midden stripje heb ik een draadje lopen naar het andere contactje van de motor. De oude printplaat heb ik weg gedaan. Voormij werkt het prima zo maar als je nog met verlichting werkt moet je daar nog iets voor maken.

Groetjes Michiel

Bruce!!! · « **Reactie #4 Gepost op:** 04 July 2009, 16:47:12 »

Hallo,

Dit gaat zekers over de Minitrix versie?

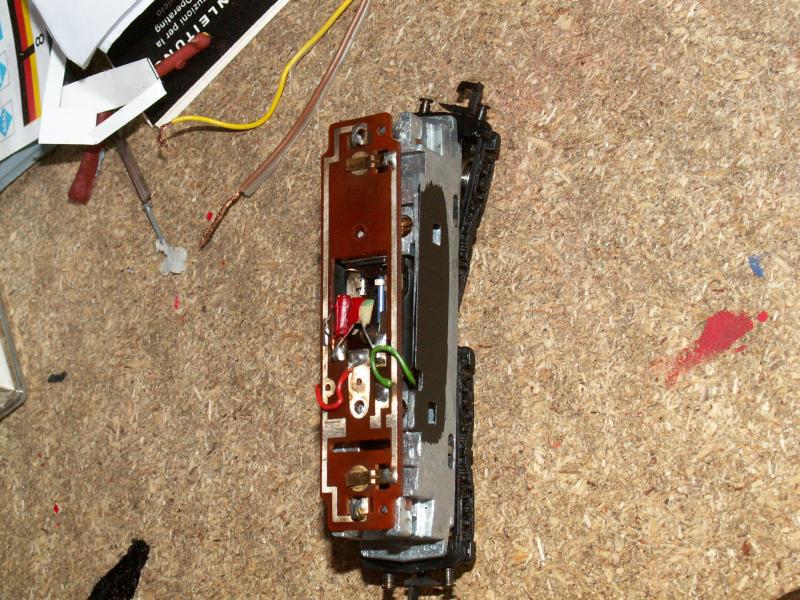

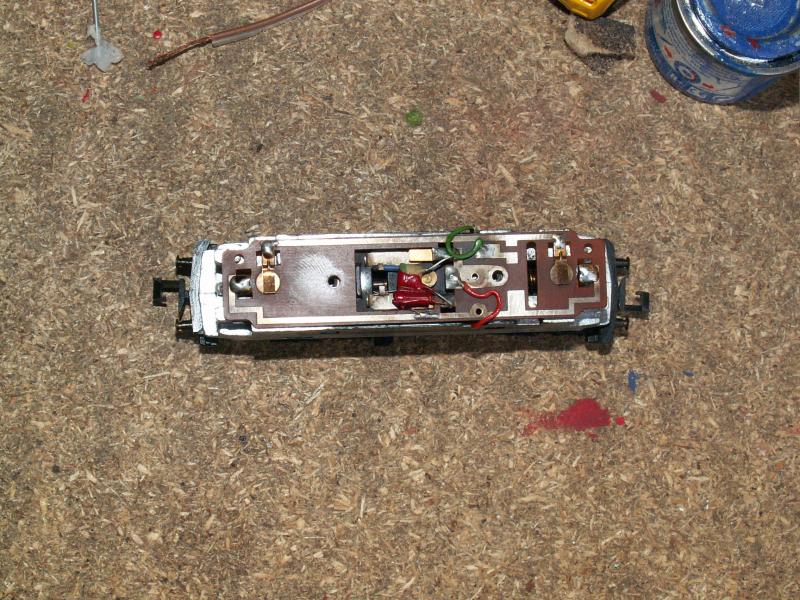

Zoja, hier wat foto's van de binnenkant.

Vanwege mijn project heb ik deze toevallig openliggen
hopelijk zijn ze een beetje duidelijk.

Mathijs · « **Reactie #5 Gepost op:** 04 July 2009, 17:05:01 »

@neudalhausenstadbahn: bedankt, heb je toevallig ook nog een foto?
@bruce: ja, die heb ik idd. En dat is idd de binnenkant. Heb je trouwens nog een specifieke foto vanaf de onderkant tussen de 2 'draaistellen'?

Rick · « **Reactie #6 Gepost op:** 05 July 2009, 11:33:45 »

Zitten de assen allemaal wel goed? Als er eentje verkeerd om zit geeft ie kortsluiting.

Mathijs · « **Reactie #7 Gepost op:** 05 July 2009, 11:36:07 »

Hoe bedoel je de assen? Zijn de dan wielen? Die zitten gewoon goed

Rick · « **Reactie #8 Gepost op:** 05 July 2009, 11:45:53 »

Nee, de assen, de dingen waar de wielen op zitten. Als je er eentje hebt omgedraaid doet ie het niet meer.

Treinhobbijist · « **Reactie #9 Gepost op:** 05 July 2009, 11:55:43 »

voor alle duidelijkheid, het linker en rechter wiel omgedraaid, dus as met wielen verkeerd om teruggeplaatst.

Mathijs · « **Reactie #10 Gepost op:** 05 July 2009, 12:00:17 »

Alles zit gewoon goed...

Rick · « **Reactie #11 Gepost op:** 05 July 2009, 12:01:53 »

En hoe weet je dat zeker?

Mathijs · « **Reactie #12 Gepost op:** 05 July 2009, 12:13:01 »

De assen iig wel

neudalhausenstadbahn · « **Reactie #13 Gepost op:** 05 July 2009, 12:16:25 »

Citaat van: groentje95 op 04 July 2009, 17:05:01

@neudalhausenstadbahn: bedankt, heb je toevallig ook nog een foto?

Nu nog niet, vanavond laat kan ik die misschien wel maken en posten, anders ergens in de dagen er na.

Groetjes Michiel

Mathijs · « **Reactie #14 Gepost op:** 05 July 2009, 12:47:00 »

Ik heb even 3 fotootjes gemaakt:

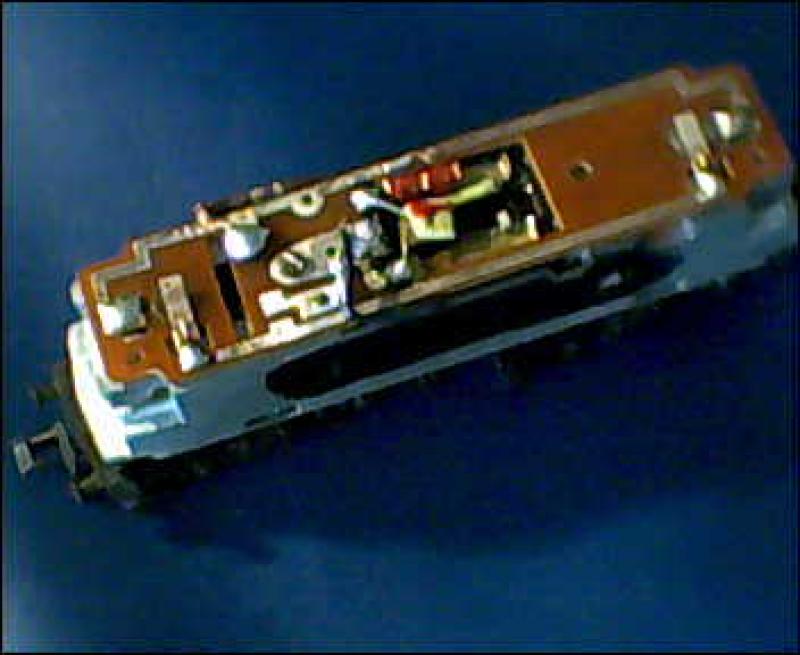

^{Bovenkant met printplaatje}

^{Onderkant met de draaistellen}

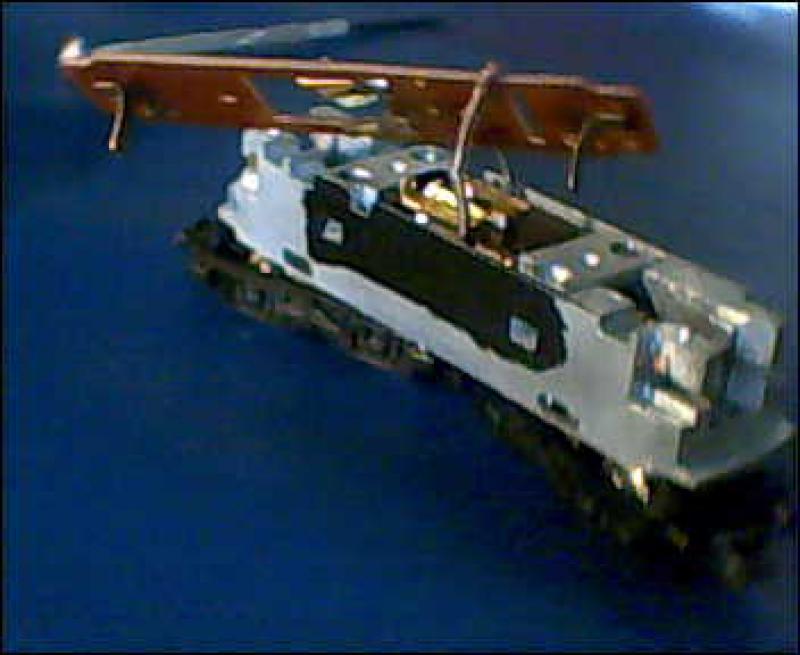

^{zijkant met het printplaatje omhoog, in het midden de motor}
Beetje slecte kwaliteit want ik heb ze met mijn WebCam gemaakt

Mathijs
