Schema verlichting Front/Rangeer/Sluit (uitschakelbaar)

[nscargo2008]

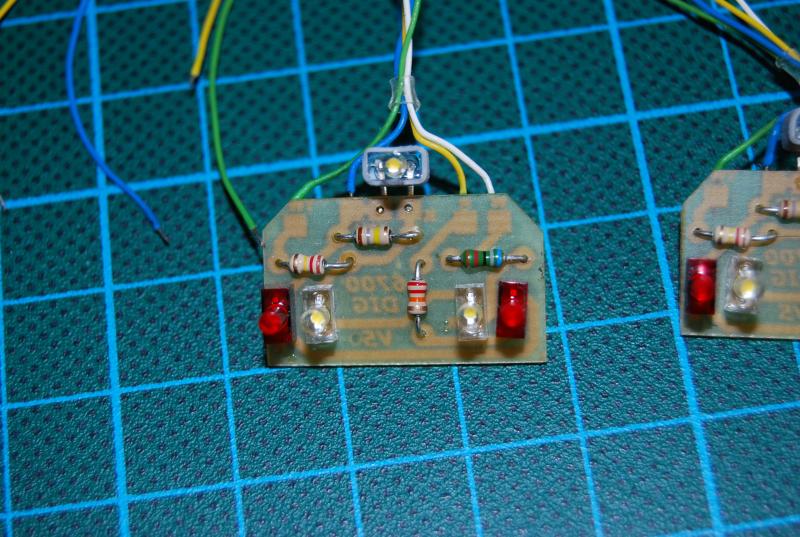

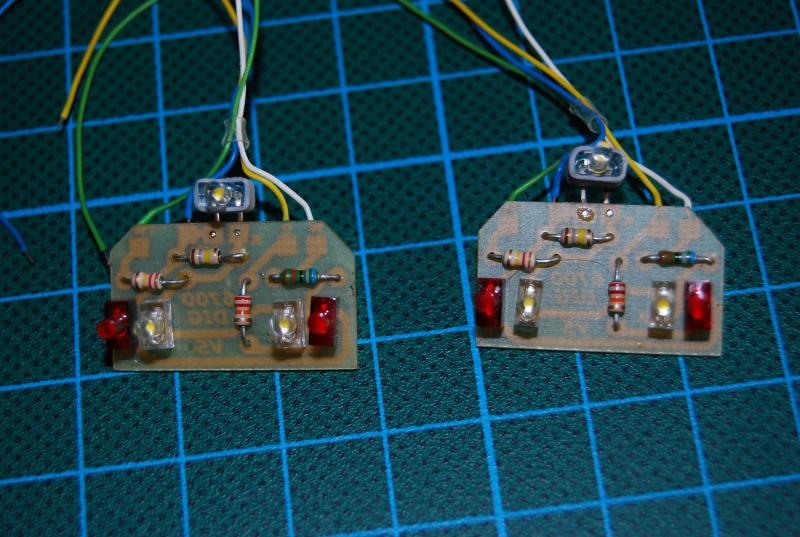

lijkt toch wel op een printje van Tom van Weert


dit printje is voor een 6700 serie



groet stefan

[Marcel (BR643 Talent)]

En op dit printje lijkt er inderdaad een weerstand parallel aan de bovenste LED te staan, waarschijnlijk met het hiervoor door Klaas en mij al genoemde effect (al dan niet zo bedoeld).

[nscargo2008]

ja dat klopt marcel deze geeft rood sein  , a sein en het bekende ranggeersein
als je wilt maak ik ook nog wel even een foto van de achterkant

groet stefan

[Marcel (BR643 Talent)]

Stefan, een foto van de achterkant lijkt me niet echt nodig. De printspoortjes schijnen voldoende door om te kunnen zien dat dit het schema van de vorige pagina is.

[nscargo2008]

klopt helemaal marcel
zou tof zijn als er mensen zijn die dit kunnen maken voor bijna elke lok , want er zijn heel wat loks waar het seinbeeld flink verbeterd zou mogen worden

groet stefan

[JAB van Ree]

klopt helemaal marcel
zou tof zijn als er mensen zijn die dit kunnen maken voor bijna elke lok , want er zijn heel wat loks waar het seinbeeld flink verbeterd zou mogen worden

Het is zo simpel, dat je dit gewoon op een stukje gaatjesprint maakt dat je op maat uitzaagt.... 4 weerstanden en 5 LED's, 4 draadjes, als je kunt solderen mag dit toch geen grote hindernis zijn.

[nscargo2008]

klopt eigenlijk wel , zal ik eens proberen of ik zo handig ben , wie weet
groeten stefan

[Sander]

Ik zie al wat ik fout beredeneerd heb in de tekening.
Blauw is de gemeenschappelijke +, dat weet ik donders goed echter was ik dat met de interpretatie van het schema glad vergeten.

Schema is dus gewoon correct.

mvg,
 Sander

[Bart Mestrom]

echter was ik dat met de interpretatie van het schema glad vergeten.

Kan gebeuren. Ik vergeet ook wel eens iets.

Ik ga het schemaatje eens namaken. Voor 16 cent 1 ledje op Conrad vind ik niet veel.


De benodigde onderdelen:

LED 2mm Flattop rood L13ID	180276 - 8A
LED 2mm Flattop geel L13YD	180277 - 8A
Koolfilmweerstand 0,25W 1,0kOhm 100stuks	404047 - 8A

[Thurbo]

Klopt ik heb het schema overgenomen van een printje van een 6700 dus ook met die ene weerstand erbij. En inderdaad schijnt het toplichtje iets zwakker wanneer beide geactiveerd zijn. Dat het een printje is van Tom van Weert weet ik niet, dat staat er niet op. Setje komt van Brekelmans te Rosmalen.

In de vorige pagina kun je zien dat ik ze op een stroken printje heb gepropt en dat werkt prima. Zie die foto's voor meer info. Op de achterkant kun je zien hoe ik de diverse banen heb doorgeslepen of aan elkaar heb gesoldeerd.

[Wesley J]

^{-Een klein beetje off-topic-}
Heb even zitten zoeken op conrad, maar ze hebben die flattop led's niet in het wit? , ik wil deze namelijk in mijn stoomlok plaatsen,

weet iemand anders waar je deze misschien kan kopen? ik heb ze wel op marktplaats zien staan, maar volgens mijn kunnen ze ook goedkoper, maar waar?
groeten Wesley J

[treinb]

Hoi,

treinstellen in de tuin, wat voeren die eigenlijk:
- voor & achter rangeersein, of
- voor rangeersein, achter sluitsein, of
- nog iets anders?

Op foto's is altijd maar een zijde te zien...

Groetjes, Bart

[Bart.v.Eldik]

Voor en achter rangeersein ,dus voor en achter 1 licht.

Bart

[Cees Baarda]

Ik verwacht dat de schakeling in de laatste tekening als volgt werkt.
F0 aan : richting afhankelijke leds gaan aan - 3 LEDs geel aan een zijde en 2 LEDs rood aan de andere
F1 aan : van de 3 gele LEDs doven de 2 linkse en blijft de rechtse branden (aangenomen dat de groene draad F1 doet)
F0 uit en F1 aan : alleen de rechtse gele LED brandt

Hoe komt dat nou? De groene draad maakt dat de 2 linkse LEDs ongeveer hetzelfde potentiaal bij het bolletje hebben als net na de weerstand bij de witte draad. Bijgevolg loopt er geen stroom en doven de LEDs.

m.vr.gr. Cees

[Dolf44]

Bart, welke seinen treinstellen in de "tuin" voeren is afhankelijk van de vertrekrichting als de treinstellen worden voorgebracht. Is de vertrekrichting tegengesteld kan normaal het rangeersein gevoerd worden en op het vertrekspoor de front- en sluitseinen ontstoken worden.
Is de vertrekrichting gelijk aan de rangeerrichting dan is het normaal dat aan de achterzijde de sluitseinen zijn ontstoken. Je zult maar met 12 bakken richting vertrekspoor gaan en dan effe aan de achterzijde de sluitseinen moeten gaan ontsteken, als je weer terug aan de voorkant bent heb je er de marathon van New York opzitten.

Groet, Dolf.
