Tentoonstelling baan: Cornfield Yard!

[Ronald Halma]

Nee, de wegen zijn een kitje van Walthers. Het spul werkt erg mooi. Gisteren op Genk nog een bijpassende set elektriciteits palen bijgehaald.

Geinig dat je die baan zelfs kunt aansturen met de afstandsbediening van KPN

Als ik op de betrouwbaarheid van dat ding een baan zou moeten besturen ging ik waarschijnlijk een andere hobby zoeken......

[Edsko Hekman]

Zeg...ik vroeg me zomaar af hoe het hier mee staat. 't Is een tijdje stil.... Ik ben eigenlijk wel heel erg nieuwsgierig. Het is een erg leuk draadje namelijk.

Groeten,

Edsko

[Ronald Halma]

Ja, gelijk heb je.....'t schiet zo niet erg op. Een tijdje rustig geweest in dit draadje en druk met andere zaken. Dat heb je dan wel eens. Heb geduld, we gaan rustig door .

[Ronald Halma]

Zo luitjes,

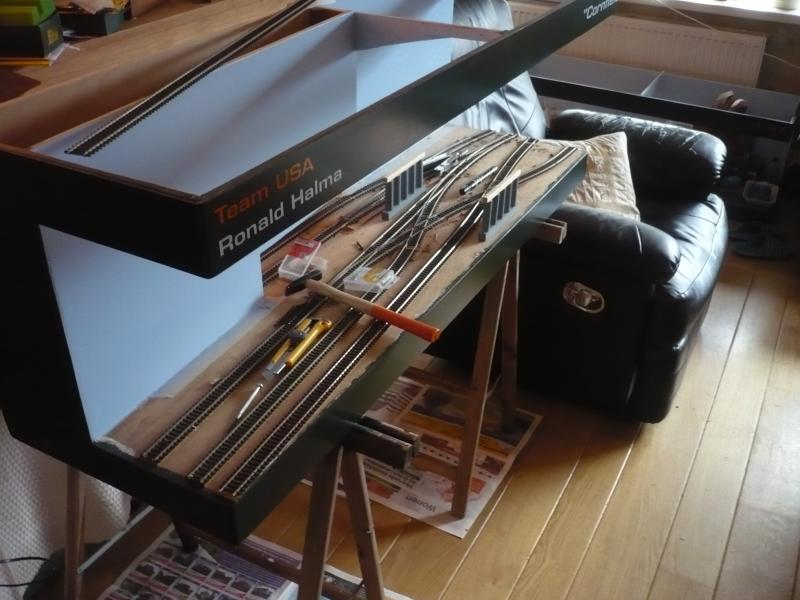

Daar gaan we weer! Na een pauze waarin wat andere zaken aan bod kwamen nu weer aan het bouwen geslagen. Vandaag begonnen aan module 1. Lekker in de huiskamer met de top 2000 achter mij op Cultura24:



Lekker op een paar bokjes met alle luxe binnen handbereik

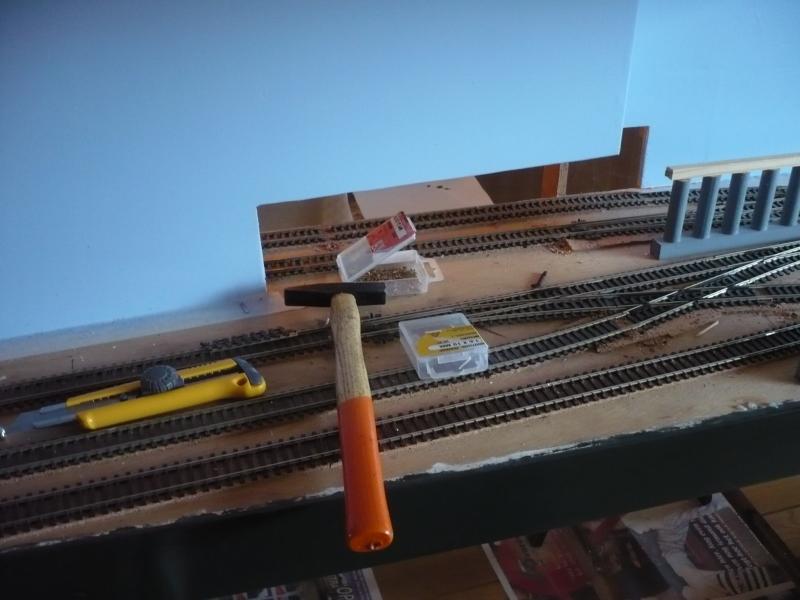

Waar mee begonnen? Ik wilde, net als op module 2, ook hier een stukje code 83 (zoals U weet is de baan opgebouwd met code 100). Gekozen heb ik hierbij voor het voorste spoor. Dit ligt dan optisch iets lager en dat lijkt best goed. De biels indeling heb ik zo gelaten, niet ieder spoor werd verwaarloosd in de states!:



Het kleurverschil laat het verschil zien. De bruine voor is Roco Line 2,1mm. De rest is 2,5mm met zwarte biels.

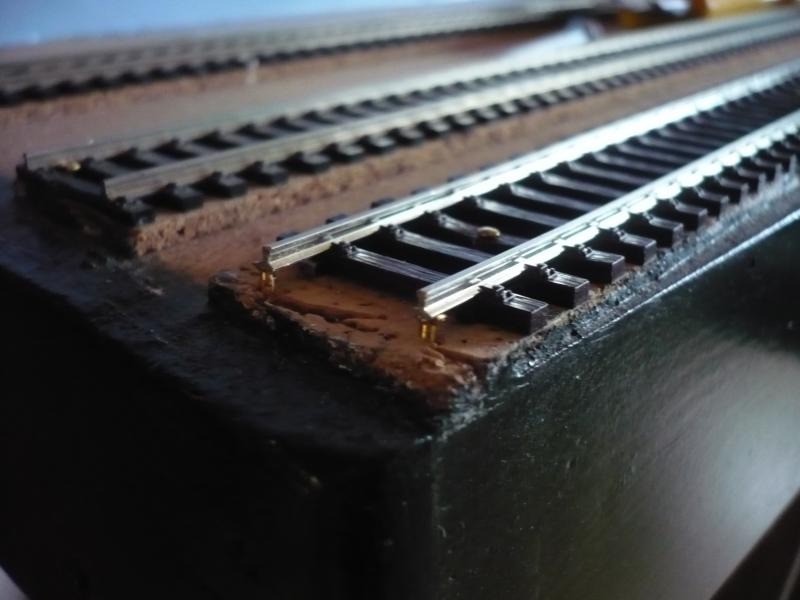

Ook hier toegepast de schroefjes-methode... het eind van het spoor wordt hierbij vast gesoldeerd op een klein messing schroefje. Wel wat werk meer, maar dat zal de levensduur van de bakken ten goede komen vanwege het heel blijven van de rails:



Nog niet vastgesoldeerd, eerst verder met andere zaken! Word vervolgd!

Grtz, Ronald.

[eric den boer]

aangespoord door alle bouwactiviteiten hier op het forum Ronald??



eric

[Ronald Halma]

Eh... ja? En weet je wat? Er komt nog meer.....

[eric den boer]

maak me gek....


eric

[Ronald Halma]

Bij deze

Eerst maar weer wat sloopwerk. De wissels voorzichtig losgehaald. Tevens de veertjes uit de Pecowissels gehaald. Dat maakt het omzetten van de wissels wat mooier en gemakkelijker voor de Tortoises:



Klik

De diverse wissel stelgaten en gaten voor de normale bedrading geboord:



Klik

Tja, en dan zie je dat je aandrijving er zo nooit onder kan (er was natuurlijk oorspronkelijk nooit geen rekening mee gehouden). Dus moest er maar wat weggehakt worden:



Klik

En direct maar een versteviging ingelijmd:



Klik

Daarna de andere wissels voorbereid:



Klik

En dan deze.... hetzelfde probleem. Weer die lat aan de onderkant. Hier de bovenkant:



Klik

En hier van onderen. Ook maar weggezaagd, tevens nog meer ruimte gemaakt waar ik net de versteviging ingelijmd had (en die weer weggehaald). Ach, een kwestie van beter kijken.... :



Klik

Laatste gat geboord:



Klik

En alles weer op zijn plek, klaar om voorzien te worden van bedrading en aandrijvingen:



Klik

Word vervolgd!

Grtz, Ronald.

[Ronald Halma]

Als toevoeging vanavond; ik heb de Tortoises (de eerste 3 stuks) normaal gemonteerd ipv liggend zoals op de andere module. Ik heb dat gedaan omdat ik niet gecharmeerd ben van de liggende methode, en omdat ik bang ben dat de wissels op die manier niet goed om zullen gaan.
Nu dit zo is zijn de bakken te laag. Bij opslag en transport zou het gevaar bestaan dat de aandrijvingen beschadigd zouden raken. Vandaar heb ik er aan voor- en achterzijde een rand ingelijmd en gespijkerd. Daartussen en dwarsverbinding voor versteviging:



Klik

Sorry voor de kwaliteit, het was al bijna donker.

Morgen verder!

Grtz, Ronald.

[Ronaldk]

Hoi Ronald,

Het was een lange tijd geleden dat je een update-tje plaatste... Tja, zo kom je nog eens wat tegen. Dat wordt dus weer de zijkanten opnieuw afwerken en schilderen. Altijd weer nieuwe verrassingen tijdens het bouwen.

[Ronald Halma]

Nee, nee, de zijkanten zie je straks niet meer. Deze delen zitten onder de bak. Ze zijn prima geschikt om het kleed aan de voorzijde later aan op te hangen.

[Ronaldk]

Ok niet aan gedacht.... Het gordijn... Je bent wel lekker bezig zo... Het is heerlijk om zo een beetje te klussen aan de baan, tenminste dat heb ik nu zo tussen oud en nieuw... Ik blijf het volgen!

[Ronald Halma]

Dank je! Ja, nu is het echt lekker klussen. Morgen nog, misschien donderdagmorgen en dan rustig naar het nieuwe jaar.

[Patrick Pontier]

He, er wordt weer gewerkt.
Harder dan hier in ieder geval.

Ziet er prima uit Ronald. Ik hoop dat ik er zelf weer eens aan toe kom.

Groeten,
Patrick

[Ronald Halma]

Dank je, Patrick. Ik hoop je te inspireren en aan te sporen

Vandaag verder gegaan. Wilde nog wat materiaal kopen voor het electrowerk zoals wat Sub-D chassisdelen en printplaat (gaatjes). Alleen was de zaak die dat hier heeft tussen kerst en oud/nieuw dicht.... Dus eerst maar eens begonnen met het voorbereiden tot bedraden.

Mijn idee was om een digitale wisseldecoder te nemen en daar tevens een handbediening aan te maken door middel van schakelaars. Alleen na wat denkwerk kwam ik tot de conclusie dat ik dat eigenlijk te luxe vond... Dus toch maar alleen schakelaars aan de voorkant.

Noot: Ik werk met electra vrij gemakkelijk. Anderen zullen dit misschien niet strak genoeg vinden, maar ik vind dat het vooral functioneel moet zijn. Verder heeft dit soort banen een gemiddelde levensduur van 5 a 6 jaar, dus wil ik er ook niet teveel in investeren. Dus dit keer netjes wel de kleuren, maar vastzetten gewoon ordinair met een lijmpistool van de Action met een stapel patronen (totaal voor nog geen 3 euro.... ).

Eerst begonnen met de schakelaars. 4 stuks voor 5 wissels (1 "set tegenoverliggend" zal samen gaan). Voor de inbouw gebruik ik riooldoppen van de bouwmarkt. Eerst boor ik een gaatje voor:



Klik

Daarna met de gatenzaag:



Klik

En dan kunnen de doppen er met een stukje slaghout ingeslagen worden (ik heb geen lijm gebruikt) en zitten mooi vast (excuses, niet helemaal scherpe foto):



Klik

Er moet een voeding voor de Tortoises aanwezig zijn. Dit keer heb ik de trafo er maar onder geschroefd. Die was over, vandaar. Ik heb er een plaatje voor gespijkerd zodat een vakje ontstaat waar het snoer in opgeborgen kan worden. Makkelijk met transport!:



Klik

De aandrijvingen allemaal op zijn plek, en klaar om te beginnen met bedraden. Een extra plank neergelegd als werkblad:



Klik

En de eerste bedrading van de diverse voedingspunten van de rails op zijn plek. Zoals al genoemd, gewoon met hete lijm uit een pistool. De diverse draden zullen straks allemaal aangesloten worden op een stuk gatenprint die ik dan aan elkaar doorsoldeer:



Klik

En de meeste bedrading inclusief aanstuur draden op zijn plek (ook niet helemaal helder, het is al donker....):



Klik

Zo, vanavond hou ik het voor gezien. Leuk om te zien dat er weer een flink aantal hits bij staan op dit topic. Dat laat zien dat er velen van jullie zijn die meelezen. En dat waardeer ik enorm!

Word vervolgd!

Groetjes, Ronald.
