Stijging klimspiraal.

[Jos B.]

Ik zou eens willen weten hoe het zit met de stijging voor een klimspiraal.

Ik zelf rij met maximaal 6 rijtuigen, is hiervoor ook die 3% van toepassing, of zou ik met deze minimale lengte een beetje kunnen valsspelen?

want ik weet niet over hoeveel rijtuigen die 3% berekend is?





Jos.

[Ronaldk]

Niet op het aantal rijtuigen.... de meeste locs hebben moeite met een grotere stijging en het is niet goed voor de motor, die slijt sneller door de extra last.

Goed hoe groter de radius van de klimspiraal en hoe kleiner de ruimte tussen de lagen hoe lager het percentage is. dat kan je wel stellen.

[Olav]

Of je er wat aan hebt weet ik niet, mag je zelf uitmaken.

Ik heb een stijging van de railspiraal van 2,5%. Een aantal treinen bestaan uit één loc en acht of negen 1/87 Roco rijtuigen. Dit komt ongeveer overeen met een gehele omwenteling qua lengte van de trein op de grote bogen van K-rails.

Gaat bij mij zonder problemen. Kleine note: de betreffende locs zijn minimaal hoogvermogen locs.

Groeten

Olav

[Jos B.]

Er is alleen een kleine kanttekening.
Ik rij gelijkstroom.
En vrijwel alle loc's zijn Roco met 4 assen aagedreven.

Er zijn er maar 1 loc met draaistelmotor, en dat is de Trix 1200



Jos.

[Ronaldk]

hum... tja ik zou toch proberen om op zo'n 3% of minder uit te komen. Dat is gewoon beter voor de motor van de locs... en mocht je een iets mindere loc treffen dan komt hij ook naar boven. Zelf heb ik een baan ontworpen met een spiraal met een R van 542 / 481mm (roco R5 en R4) met een hoogte tussen in de spiraal van 90mm, dat geeft een helling van ongeveer 2.5% op de kleinste straal. Je kan een lagere maat van bijvoorbeeld 80mm nemen dan wordt het percentage nog lager...

[Biertje1150]

Het heeft even moeite gekost om het hier zo te krijgen zoals ik wilde, maar misschien hebben jullie hier wat aan.

Het is trouwens een excel-bestandje dat het voor je kan berekenen met je eigen waardes, dus als er liefhebbers zijn PB me maar met je email adres erbij.

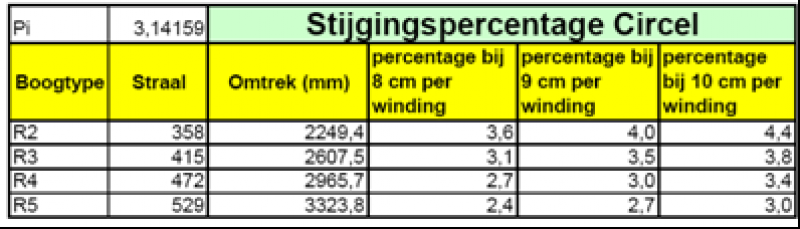

Voor een circel:

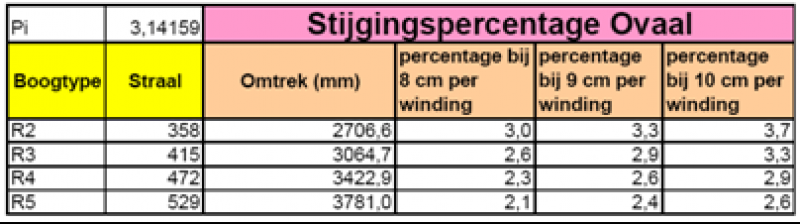

Voor een ovaal met een standaard "rechte":




groet
Johan

[Biertje1150]

Zo, om het weer even onder de aandacht te brengen
Er zijn tot nog toe maar 4 liefhebbers geweest, volgens mij kunnen er dat veel meer worden

Groet

[Marcel112]

Probeer de file ergens te hosten. Hoeven we niet per mail te gaan werken. Én kunnen ook mensen van buiten het forum erbij.

[Biertje1150]

De tussenstand is momenteel 9 aanvragen dus het valt wel mee.
En ja dat hosten is voor mij momenteel niet mogelijk
Misschien is dat hier mogelijk?? (moderator?)

[Lolke Bijlsma]

Ik kan het wel hosten op mijn website, naast een foto van mijn spiraal (Roco R6, 9 cm per laag, 2,4%). Laat maar weten, ik was een van de negen, dus ik heb inmiddels het bestand.

Groeten,
Lolke

[Ernest]

Lolke,
Ik heb even op je site zitten kijken; prachtige baan, heel afwisselend.
Ik zie dat ook met e-locs rijdt. Echter met de panto's omlaag.
Kunnen ze in jouw helix met de panto's op rijden ?
Ernest

[dennie]

Nou ik heb radius 3 en 4 aangehouden met de fleischmann profirails.
En inderdaad hoe groter de cirkel hoe minder lastig voor sommige locs is het trekken.

al moet ik wel zeggen verschilt per merk erg veel.
Lilliput trekt het niet,terwijl trix, lima, roco, zo de  berg op zijn.

Het is soms wel irritant de talent van brawa heeft kleine wielen,waardoor hij bij start en einde hoogte  soms net opwipt/ontspoort.
