De bouw van mijn baan

[Remco.]

Remco, een BM in de wisselstraat kan wel, maar heeft ook 'n nadeel. Koploper is erg slim. Bij evenwijdige sporen en de wissels van de wisselstraat op rechtdoor, laat Koploper gewoon twee treinen lopen. Hoewel het 1 wisselstraat is, kunnen er toch 2 treinen tegelijk rijden.

Ga je de hele wisselstraat afdekken met een BM, dan wordt de wisselstraat ineens exclusief voor slechts 1 trein.

Sander

Ja dat klopt dat is zo. Het is zeker belangrijk even goed te kijken hoe groot je wisselstraten zijn, je kan ook een grote wisselstraat misschien beter in 2 of meer kleine onderverdelen, BM technisch gezien. Dan ondervang je de 'problematiek' die jij schetst.

Gr. Remco.

[Peter Kleton]

 Hallo,
 Het is absoluut niet nodig in de wisselstraat een of meer bezetmelders te plaatsen. Doe je het toch, dan ziet K. dit als een blok, en laat maar 1 trein tegelijk toe. En dat wil je niet, denk ik.
 Sander heeft gelijk, K. is zo pienter om aan de hand van de stand van de wissels te kontroleren of twee treinen elkaar niet hinderen.
 Bij het invullen van alle gegevens voor K. moet je routes aangeven  over de wisselstraten. K. weet daaruit dan, of het kan, Als routes elkaar kruisen dan zal de 2e trein ,die om die route vraagt, gewoon moeten wachten.
 Gr,Peter

[Dennis H0]

dat klinkt allemaal goed, ik hoef me geen zorgen te maken mits ik alles goed instel

dank u voor de info ik ga nu maar eens kijken waar ik de seinen moet plaatsen

[Dennis H0]

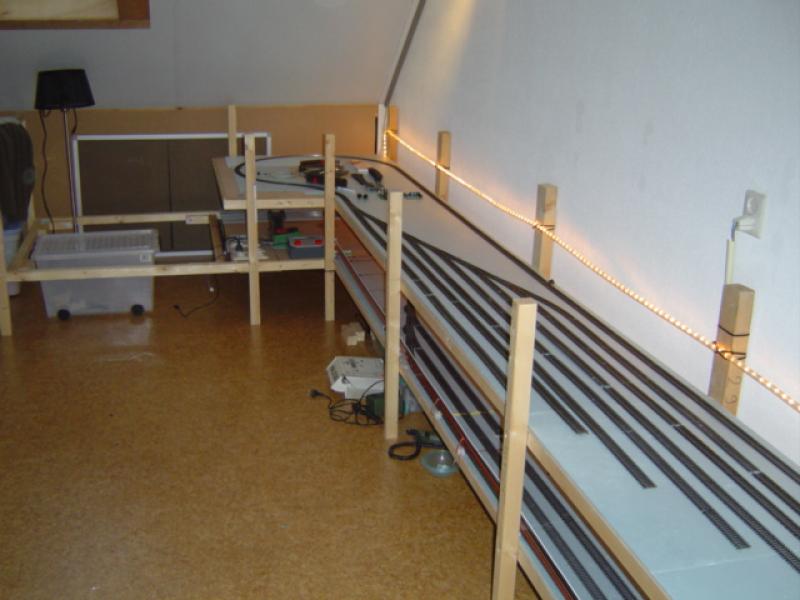

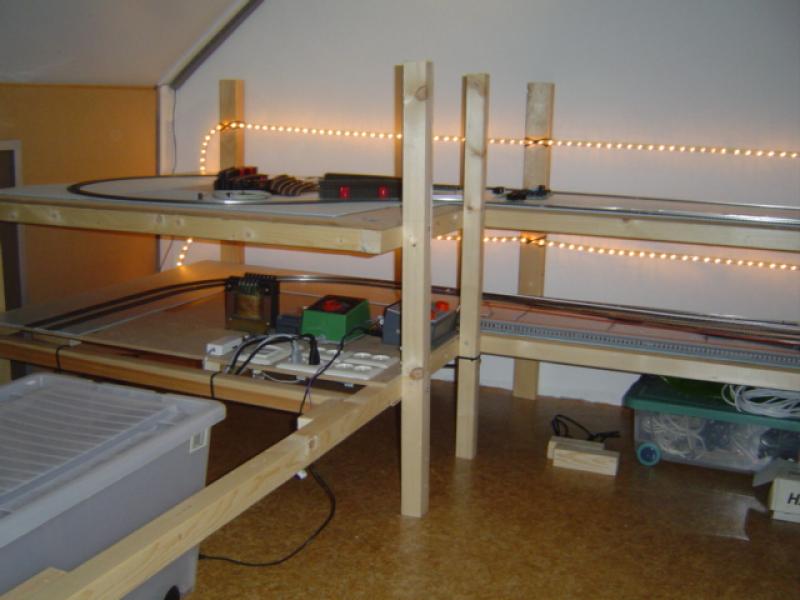

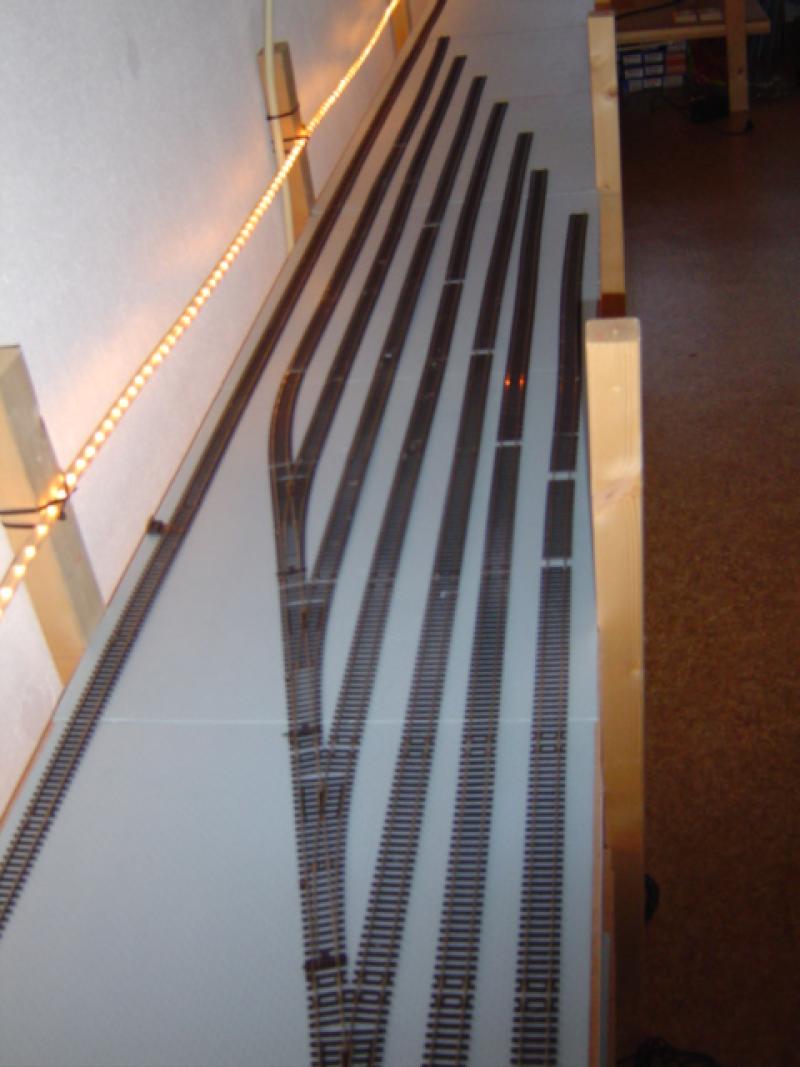

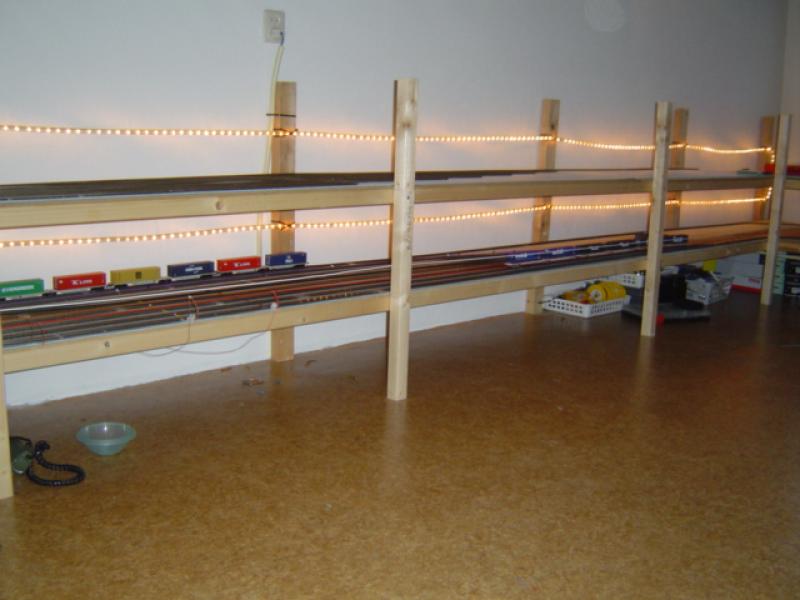

Zo we zijn weer iets verder.

Het onderste deel is klaar dus de bovenkant is er op gegaan.
simpelweg maken we gewoon hetzelfde weer alleen in spiegelbeeld.
Hopelijk heb ik het bovenste deel af ergens volgende maand.
Volgende maand komen er 2 dingen bij.... een booster voor beide schaduwstations en een dapol railstofzuiger.

maar goed hier wat plaatjes van de vorderingen











Let niet op de rommel, dit is 1 van mijn slechte dagen

[Remco.]

Netjes gedaan Dennis, wel lekker hoor zoveel schaduwstation Had ik dat maar

Gr. Remco.

[Dennis H0]

Dank je Remco, het voordeel van een grote zolder een grote zolder die voor 2/3 van mij is dat je zoiets kan maken.
Als ik ga rekenen wat dit me al gekost heeft word je niet echt vrolijk, maar goed het is een dure hobby.
Ik hoop dat ik ergens havlverwege volgend jaar zover ben dat de bovenbaan in ieder geval rijd.

Daarna kan ik op mijn gemak scenery gaab bekijken.

maar goed eerst wat nodige materialen verzamelen.
ik moet me eigen even een paar maanden inhouden om niet elke keer een trein of een wagon te kopen

[Remco.]

Joh ken het probleem Amerpoort is klein maar het heeft nu al meer als 700 euro gekost ( Incl. electronica ( S88 Xpress, Seindecoders, wisseldecoders ), rails, hout, messing, bedrading, seintjes etc etc ) en het eind is nog niet in zicht, moet nog lampjes hebben, wat stationsaankleding als bankjes etc etc.

Dus ja het kost geld, maximaal, daarom ben ik blij dat het straks af is omdat ik dan 1. lekker kan rijden, 2. mooie foto's van het materieel kan maken en 3. al mijn zakgeld in modellen pompen

Gr. Remco.

[Dennis H0]

het ergste van alles is dat je altijd rails te kort hebt, als ik ergens volgenwe week tijd kan vinden zal ik weer flex moeten halen, nog 3 wissels en 6 wisselmotoren.
Op dat moment kan ik hem gaan afmaken, dus dat worden weer wat uurtjes solderen, gaatjes boren en alles vastschroeven.

De booster die ik ga bestellen is 7 A en gaat beide schaduwstations voorzien van spanning, ik heb al een 14 v 10 a trafo liggen hier die hem gaat voorzien van voeding. (gekocht voor 20 euro)

Ondertussen aan het nadenken waar ik al mijn s88 kaarten en wisseldecoders ga laten, het liefts allen op een plek waar ik makkelijk bij kan.

al met al houd het me van de straat

[Edgy]

Let niet op de rommel, dit is 1 van mijn slechte dagen

Dit ziet eruit als een hele goede dag van mij!
Netjes hoor.
Succes met verder bouwen!

Mark

[Paul VT 11.5]

/dat doe ik voor de klimspiraal mijn dalende spoor is de binnenkant, en mijn stijgende de buitenkant//

Hoi Dennis, ziet er strak uit!  Komt zeker goed wat je aan het bouwen bent. Netjes. Vraag: waarschijnlijk lees ik er over heen, maar wat is nu de lengte en de breedte van je baan? Verder neem ik aan dat je in HO bouwt wat mij op het volgende brengt: als ik de foto's zie, lijkt het alsof je voor de railspiraal minder dan 80 cm (middellijn) tot je beschikking hebt. Klopt dat? Want als dat zo is, kom je cm's tekort in H0 met een binnen en buitenbocht in de railspiraal. (Zelf ook door eigenwijsheid, schade en schande achter gekomen )

Greetz, Paul

[Dennis H0]

De lentgte is 7 meter en hij word 2 meter diep.

Dat stuk heb ik al aangepast naar een wel passend iets, de maat die ik heb voor de spiralen is 110 x 110 cm dus mijn inziens moet dat voldoende zijn om R2 en R3 in te verwerken, al met al een hoop denkwerk en ook ik probeer de valkuilen van tevoren te tackelen

aangezien ik elke maand een budget heb is die tijd er ook, ik heb nu pas bijna alles heb voor beide schaduwstations. Voor de bovenbaan word het rocorails, daar moet ik alles nog voor aanschaffen en ik moet nog wat wisseldecoders hebben. Maar goed het is en blijft een hobby, maar eerlijk is eerlijk ik zou heeeeeel erg blij zijn als beide schaduwstions vast zitten aan de bovenbaan zodat alles gewoon kan rijden.
Dan kan ik ondertussen lekker verder bouwen

MVG

[Remco.]

Maar goed het is en blijft een hobby, maar eerlijk is eerlijk ik zou heeeeeel erg blij zijn als beide schaduwstions vast zitten aan de bovenbaan zodat alles gewoon kan rijden.
Dan kan ik ondertussen lekker verder bouwen

MVG

En dat gaat helaas nooit goed samen, ken het gevoel, maar hier is het ook nog steeds, baan schoon maken, spul erop, rijden, alles eraf, bouwen en weer opnieuw baan schoonmaken etc etc

Desalnietemin als het resultaat er naar is dan heb je er wel plezier van

Gr. Remco.

[Paul VT 11.5]

Als je groter kan en de ruimte hebt voor een grotere radius dan R2 voor de binnenste bocht, zou ik het zeker doen. Dus in plaats van R2/R3 een R3/R4.

Greetz, Paul

[Dennis H0]

Oef als ik dat wil moet het hele verhaal op de schop aangezien ik rekening heb gehouden met 110 x 110 cm.

ik heb met mijn testbaan alleen maar met R2 gereden en alles reed er doorheen, het is wel mijn dalende spoor dus ik hoop dat dit me geen problemen gaat geven.

Het spiraal wil ik volgends de methode bouwen die kees jan omschrijft, ik moet alleen nog even uitvinden hoe groot de stukken moeten zijn die ik dan nodig heb.

Maa goed eerst het bovenste deel afmaken en dan zijn de spiralen aan de beurt

[vanDyk]

Bereken anders even je stijging. Vrij simpel.
[Begin som]
2 x pi x diameter = rijlengte
[Einde som]
Bij elke meter rijlengte, maximaal 3 centimeter stijgen, het liefst minder.

Hoop dat je er wat aan hebt.

Je kan deze berekening maken met de calculator van windows, wel even op Wetenschappelijk zetten.

Paul.
