Auteur Topic: Keerlus  (gelezen 7527 keer)

Peter H

  • USA On30
  • Offline Offline
  • Berichten: 1648
    • http://modelbaan.wordpress.com/
Keerlus
« Gepost op: 27 September 2008, 16:11:35 »
Hallo.

Op mijn modelbaan heb ik een keerlus. Nu wil ik deze bestellen, maar ik snap die tekening op pagina 17 niet. Ik neem de 2 richtingen. Waar moet ik in mijn baanplan nou isolatie stukjes tussen doen en waar moeten aansluitpunten komen?


Mvg Peter H
Gelogd

_Léon_

  • Offline Offline
  • Berichten: 67
Re: Keerlus
« Reactie #1 Gepost op: 27 September 2008, 16:45:03 »
Gelogd

santerdam

  • Offline Offline
  • Berichten: 3865
Re: Keerlus
« Reactie #2 Gepost op: 27 September 2008, 16:53:21 »

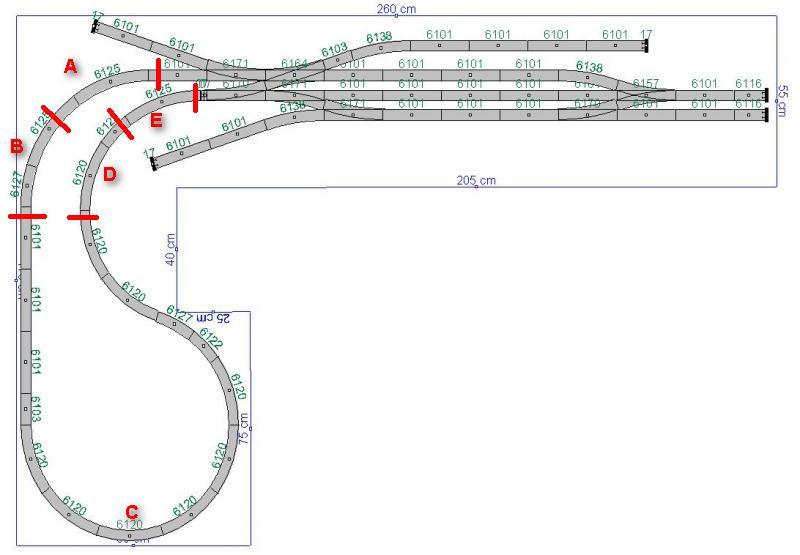

Zo-iets

Gelogd

Peter H

  • USA On30
  • Offline Offline
  • Berichten: 1648
    • http://modelbaan.wordpress.com/
Re: Keerlus
« Reactie #3 Gepost op: 27 September 2008, 18:27:00 »
Heren, bedankt! :D
Gelogd

Peter H

  • USA On30
  • Offline Offline
  • Berichten: 1648
    • http://modelbaan.wordpress.com/
Re: Keerlus
« Reactie #4 Gepost op: 29 September 2008, 18:19:07 »
nog even een vraag: Waar moeten alle aansluitingen en waar moeten die in?
Gelogd

santerdam

  • Offline Offline
  • Berichten: 3865
Re: Keerlus
« Reactie #5 Gepost op: 29 September 2008, 18:39:16 »
Die vraag kan ik nog niet beantwoorden. Voor de juiste aansluitingen moet je eerst bepalen of de keerlus in 1 of 2 richtingen wordt bereden. En je moet 'n merk/type keerlus schakeling bepalen - ze zijn niet allemaal hetzelfde.

Voor de theorie kun je kijken op de ultieme keerlus. Daar zie je een goed schema.

Sander
Gelogd

Peter H

  • USA On30
  • Offline Offline
  • Berichten: 1648
    • http://modelbaan.wordpress.com/
Re: Keerlus
« Reactie #6 Gepost op: 29 September 2008, 19:01:13 »
Sander, Zoals ik in mijn 1e bericht al had gezegt wil ik 2 richtingen. Ik wil graag deze kopen. Die ultimekeerlus van 50 euro.
Kan je er nu wel meer mee dan?

Peter H
Gelogd

santerdam

  • Offline Offline
  • Berichten: 3865
Re: Keerlus
« Reactie #7 Gepost op: 29 September 2008, 19:08:03 »
Sorry, ik had even moeten terugkijken. Maar als je die keuze maakt, dan heb je toch gewoon de handleiding van Wim. Als dat schema niet duidelijk is, heeft Wim vast nog veel meer gedetailleerde informatie beschikbaar.
Gelogd

Wim Ros

  • BHV
  • Offline Offline
  • Berichten: 7819
  • Alleen de waarheid ligt in het midden.
    • Perrongeluk
Re: Keerlus
« Reactie #8 Gepost op: 29 September 2008, 19:08:31 »
Citaat van: Peter H op 29 September 2008, 18:19:07
nog even een vraag: Waar moeten alle aansluitingen en waar moeten die in?


Peter, dat staat toch reeds in het plaatje aangegeven, en die is voor 2 - richtingen. Wat is daar dan niet duidelijk aan? Geef dat eens aan.

Mvg
Wim.
« Laatst bewerkt op: 29 September 2008, 19:11:08 door Wim Ros »
Gelogd
Intellibox via LocoNet-Interface met s88 via een s88 naar LocoNet adapter.Of L.NET-S88SD16-N Marklin 6021 via een 63820, LocoNet-Interface en een s88 naar LocoNet adapter. Lenz Digital Plus via  LI101F of s88XPressNetLi s88SD16-n. http://rosoft.boards.net

Peter H

  • USA On30
  • Offline Offline
  • Berichten: 1648
    • http://modelbaan.wordpress.com/
Re: Keerlus
« Reactie #9 Gepost op: 29 September 2008, 21:28:14 »

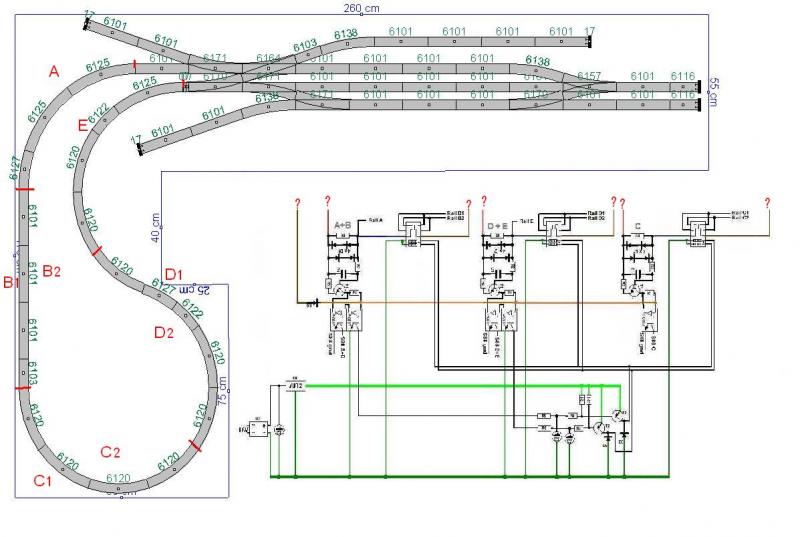

Waar moeten die draden bij de ? heen?

Blokken zijn zo toch goed?

Peter H
Gelogd

santerdam

  • Offline Offline
  • Berichten: 3865
Re: Keerlus
« Reactie #10 Gepost op: 29 September 2008, 21:38:03 »
Peter,

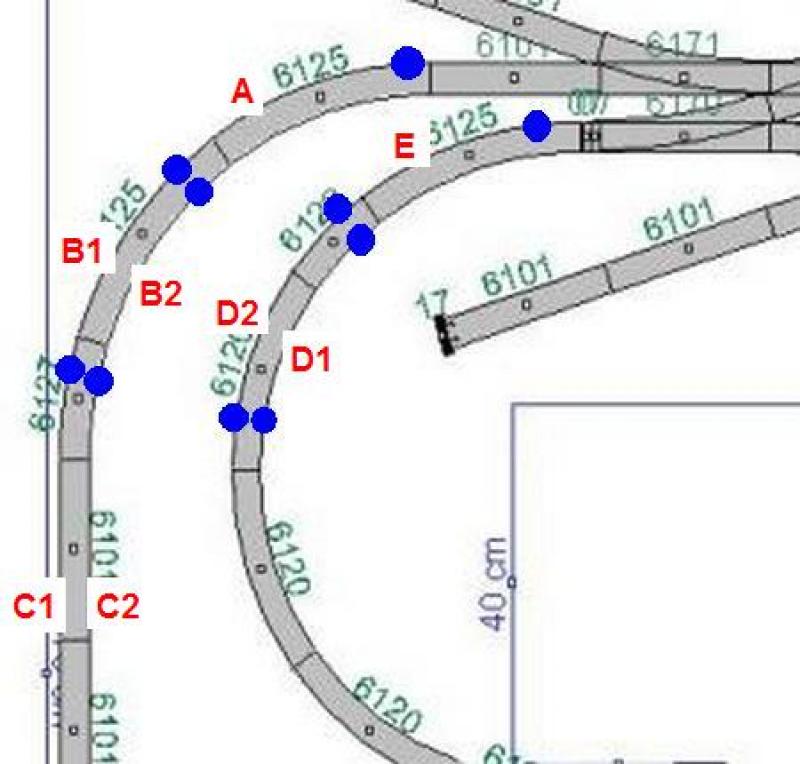

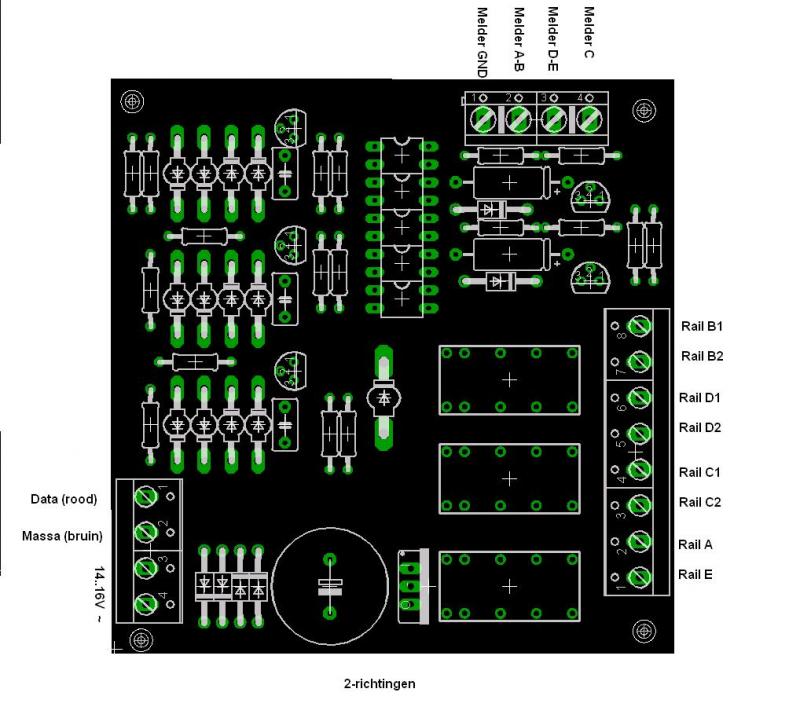

De blokken zijn bijna goed. Je kunt echter beter A B D E korter maken en C langer. Het is de bedoeling dat C overeenkomt met de lengte van je stroomafnemende trein. De andere blokken mogen gerust wat korter zijn. Hieronder heb ik 'n plaatje gezet met de isolatie's (blauwe stippen) en de aansluitingen. Die aansluitingen zie je heel duidelijk op de foto blad 16 van Wim's handleiding. Aan de rechterkant zie je een strip met alle railsaansluitingen.

Sander


Gelogd

Wim Ros

  • BHV
  • Offline Offline
  • Berichten: 7819
  • Alleen de waarheid ligt in het midden.
    • Perrongeluk
Re: Keerlus
« Reactie #11 Gepost op: 29 September 2008, 21:41:59 »
Peter,

Heb je de handleiding dan al gelezen welke op mijn site staat??

Mvg
Wim.

PS,:

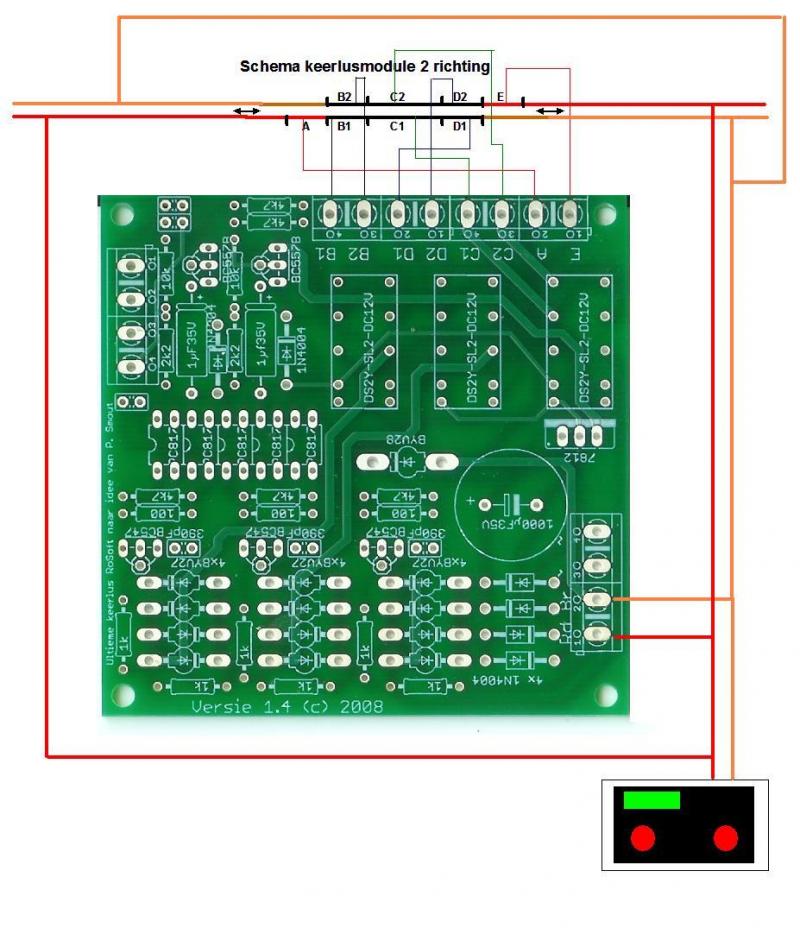

Duidelijker dan dit kunnen we het niet voor je maken.



« Laatst bewerkt op: 29 September 2008, 21:43:49 door Wim Ros »
Gelogd
Intellibox via LocoNet-Interface met s88 via een s88 naar LocoNet adapter.Of L.NET-S88SD16-N Marklin 6021 via een 63820, LocoNet-Interface en een s88 naar LocoNet adapter. Lenz Digital Plus via  LI101F of s88XPressNetLi s88SD16-n. http://rosoft.boards.net

Peter H

  • USA On30
  • Offline Offline
  • Berichten: 1648
    • http://modelbaan.wordpress.com/
Re: Keerlus
« Reactie #12 Gepost op: 29 September 2008, 21:47:21 »
Kijk daar heb ik nou iets aan ;D Dankje wim. Ik heb de handleiding wel gelezen, maar snapte er niet veel van. Binnen kort bestel ik hem ;) Sander jij trouwens ook bedankt :)

Mvg Peter h
« Laatst bewerkt op: 29 September 2008, 21:48:56 door Peter H »
Gelogd

Wim Ros

  • BHV
  • Offline Offline
  • Berichten: 7819
  • Alleen de waarheid ligt in het midden.
    • Perrongeluk
Re: Keerlus
« Reactie #13 Gepost op: 29 September 2008, 22:01:20 »
Peter, niets ten nadele, maar datzelfde plaatje staat ook in de handleiding.



Mvg
Wim.
Gelogd
Intellibox via LocoNet-Interface met s88 via een s88 naar LocoNet adapter.Of L.NET-S88SD16-N Marklin 6021 via een 63820, LocoNet-Interface en een s88 naar LocoNet adapter. Lenz Digital Plus via  LI101F of s88XPressNetLi s88SD16-n. http://rosoft.boards.net

Peter H

  • USA On30
  • Offline Offline
  • Berichten: 1648
    • http://modelbaan.wordpress.com/
Re: Keerlus
« Reactie #14 Gepost op: 30 September 2008, 14:28:36 »
Ja ik zag het net ook :P
