Vraagje over ringleiding.

[Klaas Zondervan]

Inderdaad, in dit geval heb je met twee wisselspanningen te maken. De ene is een 50Hz sinus, de andere is een blokspanning die ergens tussen 5kHz en 10kHz heen en weer zwabbert. Die houd je met een diode niet uit elkaar, maar je verstoort wel de goede werking.

[breitenstein]

Ik ben bezig met een ringleiding te leggen. Mijn station bestaat uit vier parallele sporen; ik heb op meerdere plaatsen op ieder spoor draden gesoldeerd (ongeveer om de meter). Ik denk eraan, de draden van de verschillende sporen per niveau samen te laten komen en zo samen op de ringleiding aan te sluiten; of moet ik ze allemaal afzonderlijk aansluiten. Mag ik vragen hoe jullie de draden van de sporen aansluiten op de ringleiding (anders dan solderen, zoals ik op dit forum al heb gezien).

Casper

[Karst Drenth]

Hoi Casper,

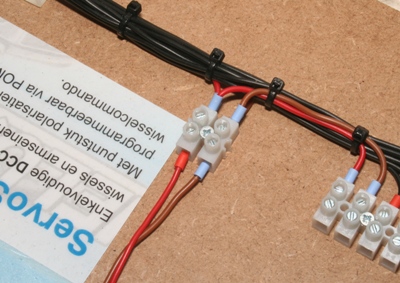

misschien is dit iets voor je, niet solderen, wel adereindhulsjes



let wel, het gaat hier om de rode en bruine draad Linksonder loopt weg naar de rails.

Grtzz,

Karst

[breitenstein]

Dag Karst

Ja, dat is inderdaad een alternatief; Blijft mijn vraag of ik de draden van de individuele sporen apart moet aansluiten of per niveau op een kroonsteentje samen en dat dan verbinden met de ringleiding.

Bedankt voor de duidelijke foto.

Grttzz

Casper

[santerdam]

Naar ik aanneem bedoel je met "niveau" de plaats waar je de 4 parallele sporen aansluit op de ringleiding. In feite maakt het niet uit of je dan 4x aftakt van de ringleiding, of 1x aftakt en vanaf die draad aftakkingen maakt voor de rails. Als het ware maak je dan een mini-ringleiding.

Voorwaarde is wel, dat die 4-voudige aftakking een voldoende dikke draad heeft. De hoofd-ringleiding is natuurlijk wat ruim bemeten. Op de foto van Karst zie je dat de aftakking ook een redelijk dikke draad is. Dan is het geen probleem.

Op deze pagina staat wat meer informatie over aanbevolen draaddikte.

Sander

[breitenstein]

Sander,

Bedankt voor je antwoord. Je bevestigd mijn vermoeden. Ik wil voor de ringleiding een "luidsprekerdraad" gebruiken (zoals soms wordt aanbevolen, omdat ik die toch nog had liggen. Voor de verbinding tussen rails en ringleiding gebruik ik de gewonde 0,5 mm2 draad. Dat lijkt mij voldoende, of heb je een ander advies.

Grttzz

Casper

[santerdam]

Casper,

Luidsprekerdraad is veelal dik genoeg voor de ringleiding. En aftakkingen met 0,5 mm² draad is ruim voldoende. In de tabel zie je dat die draad geschikt is voor 1,5 ampere. Gemiddeld zal een loc 0,3 tot 0,5 ampere trekken (geen 6 rijtuigen met binnenverlichting natuurlijk). Dus kun je met die 0,5 mm² draad 3-4 sporen voeden.

Sander

[Klaas Zondervan]

Luidsprekerdraad is een te algemene aanduiding. Dat bestaat nl. in doorsnedes van 0,35 tot 4mm2, en misschien nog wel dikker.

[Bernhard Keizer]

Hallo,

Voor een ringleiding kan je heel goed en goedkoop installatiedraad gebruiken . Zwart = 1.5 mm2, andere kleuren 2.5 mm2, dus geen spanningsverlies.

groeten,

Bernhard

[Fred Eikelboom]

Hoi,

Ik denk dat Casper met "niveaus" bedoeld dat hij meerdere etages in zijn baan heeft. Dan zou hij volgens mij het beste per etage de zaak zo kunnen aansluiten:
http://www.nproject.nl/modelspoor/de-ringleiding-onder-de-modelbaan.html
Wanneer je alle draden van de individuele sporen naar één punt leidt en dan pas op de ringleiding aansluit is er in feite geen sprake meer van een ringleiding.

Mocht ik er naast zitten, dan hoor ik het wel.

mvg,
Fred.

[Klaas Zondervan]

Wanneer je alle draden van de individuele sporen naar één punt leidt en dan pas op de ringleiding aansluit is er in feite geen sprake meer van een ringleiding.

Een ringleiding hoeft ook niet perse in een ring te liggen. Misschien is het beter om te spreken van stamleiding.

[breitenstein]

Fred,

Met niveau's bedoel ik niet meerdere etages. Ik heb in het station vier parallele sporen van ongeveer 4 meter lang, die ik alle vier op verschillende punten (ongeveer om de meter) heb voorzien van draden van 0,5 mm2; deze lopen dan onder de tafel door naar een gemeenschappelijk punt (ook om de meter), waar ik de draden wil aansluiten op een ringleiding (of stamleiding). Mijn vraag was inderdaad of ik die draden (2 x 4) apart moest aansluiten op de stamleiding of gewoon samen kan aansluiten. Uit de verschillende reacties ben ik ondertussen al weer een stuk wijzer geworden.

Bedankt,

Casper

[Karst Drenth]

Aha, nu snap ik hem

Gewoon een grotere kroonsteen nemen en allemaal ( per bundel van 4 ) op de stamleiding aansluiten

Je zou dan de 'Duo' Hulzen kunnen gebruiken.



Verkrijgbaar bij Conrad dus.

Grtzz en suc6,

Karst

[breitenstein]

Karst,

Bedankt voor de tips.

Grrttzz

Casper

[Jan Huchshorn]

Ik ben bezig met een ringleiding te leggen. Mijn station bestaat uit vier parallele sporen; ik heb op meerdere plaatsen op ieder spoor draden gesoldeerd (ongeveer om de meter). Ik denk eraan, de draden van de verschillende sporen per niveau samen te laten komen en zo samen op de ringleiding aan te sluiten; of moet ik ze allemaal afzonderlijk aansluiten. Mag ik vragen hoe jullie de draden van de sporen aansluiten op de ringleiding (anders dan solderen, zoals ik op dit forum al heb gezien).

Casper

Hallo Casper,

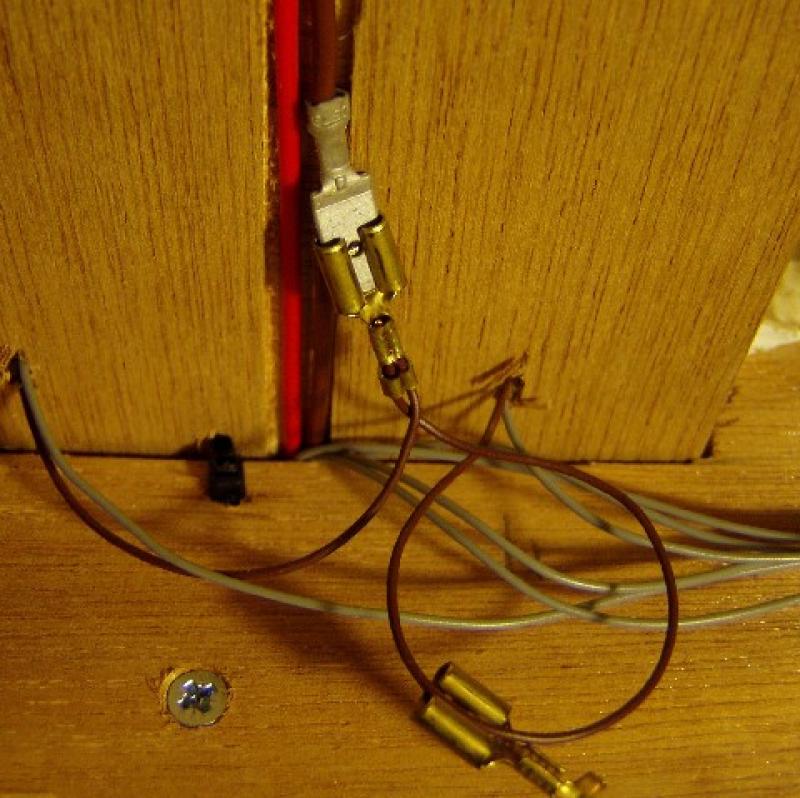

Hier nog een iets andere oplossing. Dan kan de ringleiding gewoon rechtdoor lopen en hoef je hem ook niet door te knippen.



Met een striptang stroop je de isolatie iets op, stekker er omheen en met de krimptang vastzetten.

Te koop bij een automateriealenzaak, of:

Conrad nummers stekker         84 52 64-13
                          stekkerhuls   84 52 99-13
                          Krimptang     80 10-11-13

De baan is om en om op de ringleiding aangesloten. Dus hier de bruine draad en 70cm verder de rode draad. In theorie heb je dan minder spanningsverschillen op de baan. Dit hoeft niet, het valt in de praktijk allemaal wel mee.


Groeten Jan.
