gezocht exploded view van een airbrush van Revell

[prutser]

Het plaatje moet rechtop staan met het lipje wat in het midden zit omhoog.
Het plaatjes staat dan achter de drukknop, waar het staafje onder zit waarmee de luchtopening geopend wordt, zodat deze als je de drukknop naar achteren trekt, de houder waarin de naald zit meetrekt.
Het kan een gepiel zijn om dit weer goed te krijgen omdat die hele naaldhouder er doorheen gaat.

Hier een plaatje van mijn spuit, geen Revell maar een Chinees exemplaar die er heel  veel op lijkt.



Stephan.

[TonM]

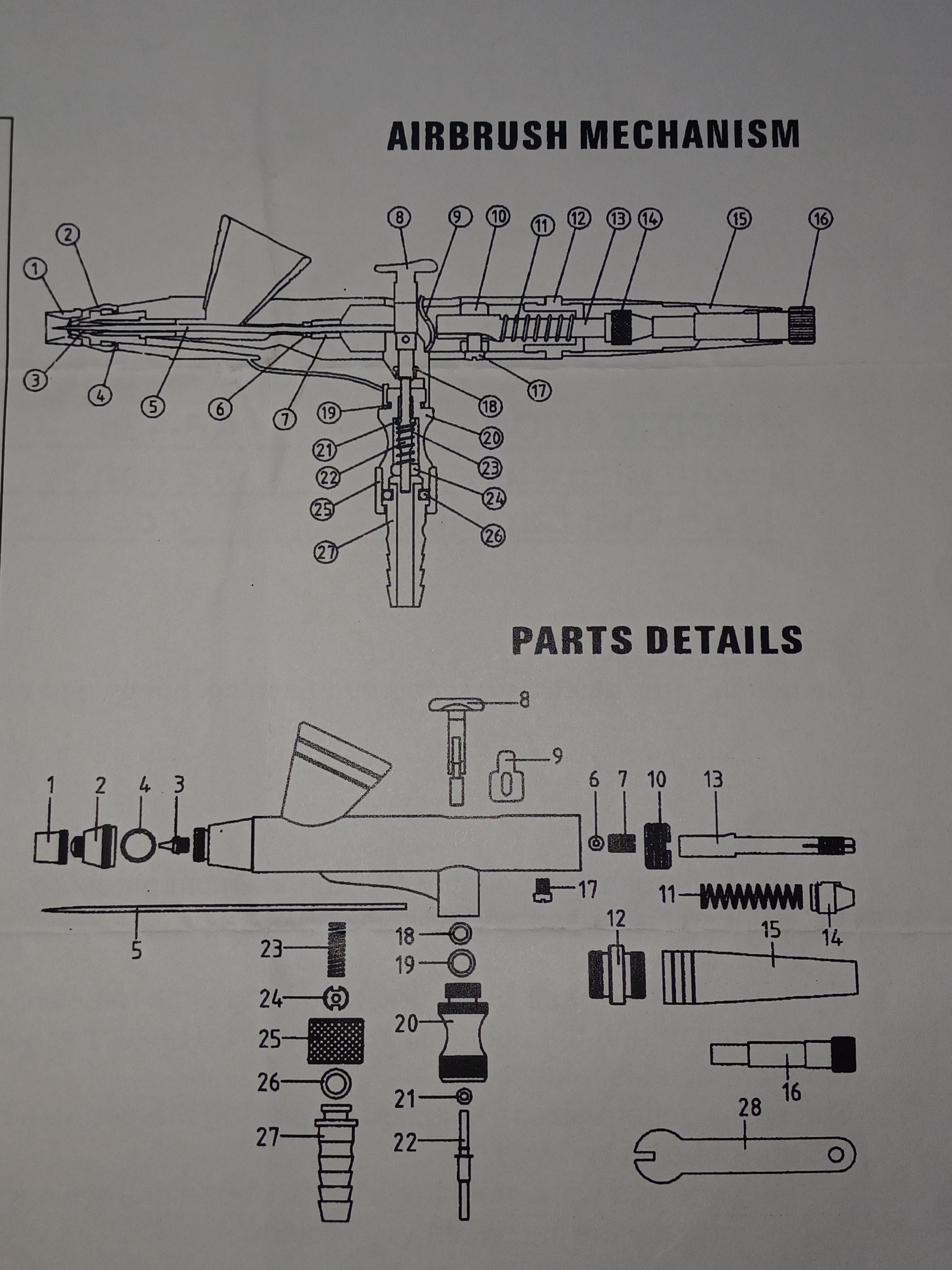

In aanvulling op de foto van Stephan: bovenste plaatje de onderdelen gemonteerd en onderste plaatje exploded view.



En ja, ik weet dat de spuit op dit plaatje een andere nozzle en een andere achterkant heeft, maar de onderdelen waar het om gaat zijn hetzelfde en het laat goed zien hoe onderdeel 9 moet zitten.

Grtz, Ton

[Peter Kleton]

Na veel gepiel is het me warempel gelukt het veertje nr 9 goed te zetten , hij drukt nu het handeltje/de trigger helemaal naar voren.
 Toen de de luchtslang er op geschroefd en de compressor aangezet,....helaas , als ik de trigger niet aanraak, en de nog losse naald naar voren duw, mag er toch geen lucht meer  uit de spuitkop komen???
 Als ik vroeger aan het verfspuiten was ,mocht de verf in het cupje niet gaan borrelen ,maar hoe voorkom ik dat?Met de naald instelling ging dat niet

Gr. Peter

[Ronald Halma]

Dan heb je ergens valse lucht en dus geen goede afdichting.

[Peter Kleton]

Nu het met die trigger handel goed lijkt te gaan ,is er toch iets anders niet goed want als ik de luchtslang los maak en in de opening kijk zie ik de onderkant van het regelzuigertje.
Maar als ik de trigger hendel  beweeg ,moet dat zuigertje toch op en neer gaan ,om de lucht te regelen. Nu staat hij blijkbaa steeds  open ,waardoor er lekkage is.
 Waardoor gaat het zuigertje dan niet op en neer?
Hij ziet er nog helemaal goed uit...
Gr, Peter

[Ronald Halma]

Koop een fijne H&S, die zijn gewoon goed en hebben weinig onderdelen waardoor vreselijk makkelijk in onderhoud. Dit ding levert je alleen maar ergernis en ellende op.

[bellejt]

ik heb een chinees van 10 euro en die werkt ook uitstekend.Je vind het revell type zelfs al voor minder dan 4 euro

[Peter Kleton]

Ik doe die boel vanRevell weg ,
Maar wat is H&S ?
Ik vind alleen andere merken en hogedrukspuiten
Peter

[peterha]

H&S = Harder en Steenbeck.
Ik heb er zelf ook een; prima spul.
Een goede keus is om je te laten voorlichten door of bij  Airbrush Services in Almere.

[FritsT]

H&S-Colani. Die heb ik op advies van dat Airbrush centrum Almere.
Dit is in feite een verfspuit en geen lijntjestrekker en dat heb je voor grotere modellen dus nodig. Werkt heel makkelijk en snel schoon te maken. Ik heb er zeker geen spijt van, ondanks de kosten.

https://www.airbrush-services-almere.nl/harder-steenbeck-colani-0-4mm.html

[prutser]

Nu het met die trigger handel goed lijkt te gaan ,is er toch iets anders niet goed want als ik de luchtslang los maak en in de opening kijk zie ik de onderkant van het regelzuigertje.
Maar als ik de trigger hendel  beweeg ,moet dat zuigertje toch op en neer gaan ,om de lucht te regelen. Nu staat hij blijkbaa steeds  open ,waardoor er lekkage is.
 Waardoor gaat het zuigertje dan niet op en neer?
Hij ziet er nog helemaal goed uit...
Gr, Peter

Handel naar voren en naar achteren is voor de verfhoeveelheid en knop induwen is voor de lucht hoeveelheid.
Onderaan bij de slangaansluiting zit ergens een luchtklepje die na het induwen weer terug veert, de knop omhoog duwt en de luchttoevoer sluit, mogelijk blijft deze hangen.

Stephan.

[Peter Kleton]

Allemaal bedankt voor de hulp en  het meedenken ,
Ik ga toch iets anders aanschaffen.
 Peter

[FritsT]

Dan toch maar een kwast ?

[Peter Kleton]

 Nee ,Frits geen kwast,
Ik heb vandaag een proefplaatje de geverfd , het ziet er niet uit.
Dan nog liever Tamiya.
Groeten ,
Peter

[FritsT]

Tamiya is de verf, maar waarmee ga je het dan opbrengen op je model?

Valjeo heeft mooi kwastbare verf, Model Color serie
