De dingen die je kan maken uit een plaat.

[bask185]

Ik ga zeer binnenkort weer eens daadwerkelijk tijd en ruimte overhouden. En ik wil iets gaan maken, waar ik al lang over droom. En dat is een klein module baantje wat exclusief uit modules van 50x30cm bestaat. Dan heb ik namelijk om mee te rijden, want dat mis ik wel een beetje.

Het begon een beetje met die Hornby kerst trein, daar zaten redelijk grote bogen in van R3 dacht ik. Ik was op een gegeven aan het spelen in anyrail. En per toeval zag ik dat die bogen eigenlijk een heel erg handige maat hebben, wat ongebruikelijk is voor producten uit het VK  . Ze hebben een straal van 50.5cm en daarmee komen ze binnen 1mm van het midden als je deze constructie maakt.

Hij had eigenlijk 50.4cm moeten zijn, maar count your blessings.


Je heb voor een rondje 8 stuks nodig, en dan heb je nog over ook. Dus ik ben die plaat gaan indelen in 50x30 stukken en 50x27.7cm stukken (de boog bakken)


En toen was het een kwestie van iets leuks maken. Ik heb ook een startset van bachmann, want er zat een groene Jubilee class in... die had ik gewoon nodig. Maar die heeft een setje R2 bogen. Ik wilde ook iets dubbelsporigs maken zodat mijn dochter maar haar vriendinnetje tegelijk iets konden laten rijden. Maar dat dubbelspoor pakte eigenlijk niet zo goed uit buiten het ovaal om. Dus ik terug naar enkel spoor en gaan spelen in anyrail.

Ik moet natuurlijk ook wat te rangeren hebben.


Mijn Lima HST in BR blue heeft nog nooit gereden, niet in mijn huis althans.


En een rondje om de kerk is ook maar zo lang zo leuk


Van dat stuk wat over was uit die plaat dacht ik eerst aan een segment draaischijf. Maar later dacht ik... als die slechts 1,20m is, kan ik er ook een 'volledige' draaischijf van maken. Scheelt ook weer een keerlus .  En ook als je net niet de ruimte heb om echt helemaal rond te draaien, kan je hem altijd nog als een segment draaischijf inzetten.


Ik wil dit allemaal aanvankelijk uitleggen op de grond. En volgens mij kan ik alle 16 modules in de auto krijgen naar een evenement of iets. Die schijf moet dan wellicht wel thuis blijven. Maar dat is een probleem voor laters, eerst maar bouwen.

Ik weet nog niet exact wanneer ik ga beginnen. Ik zit nog in de planning fase. Maar stap 1 wordt dus een 9mm populieren plaat verzagen tezamen met een 12mm dikke. De 12mm ga ik gebruiken voor de 8cm hoge randen. Die draaischijf komt wel als laatste. En dan moet ik opzoek gaan naar wat hornby/bachmann/peco settrack rails. Die hebben om een of andere rede een bijna identieke geometrie.

Wat de aansturing betreft, daar ben ik ook het een en ander voor aan het ontwerpen. Maar daar heb ik iets leuks voor bedacht. Daar leg ik een andere keer uit. Voor nu vertel ik allen dat er deze dingen bij komen kijken: pwm regelaars, cabcontrol en uitneembare schakelaars.

Mvg,

Bas

[Frits C]

Je bent heel creatief denkend bezig. Ik ben benieuwd wat het uiteindelijk gaat worden.

[MOVisser]

Bouwstenen dus,....

Met een speciale overgangsconstructie voor de rails...
(Faller AMS?)

Ronald Visser

[bask185]

Hoe zie je dat AMS voor je Ronald  . Ik had geen zelf rijdende autootjes op de planning

[Hans van de Burgt]

@Bas,

Bij Faller AMS verbond je de wegdelen met koperen pinnetjes. Deze waren stroomgeleidend. Je zou je modules op die manier ook kunnen uitrusten met metalen duvels.

Gr, Hans

[bask185]

Ah op die fiets. Ja ik had wel eens gedacht aan die metalen planken dragers, dat zijn in essentie duivels. Ik heb ook wel eens gehoord over bananenstekker gebruiken en die in de kopschotten tikken.

Ik heb echter al een plan getrokken

De elektische voorziening

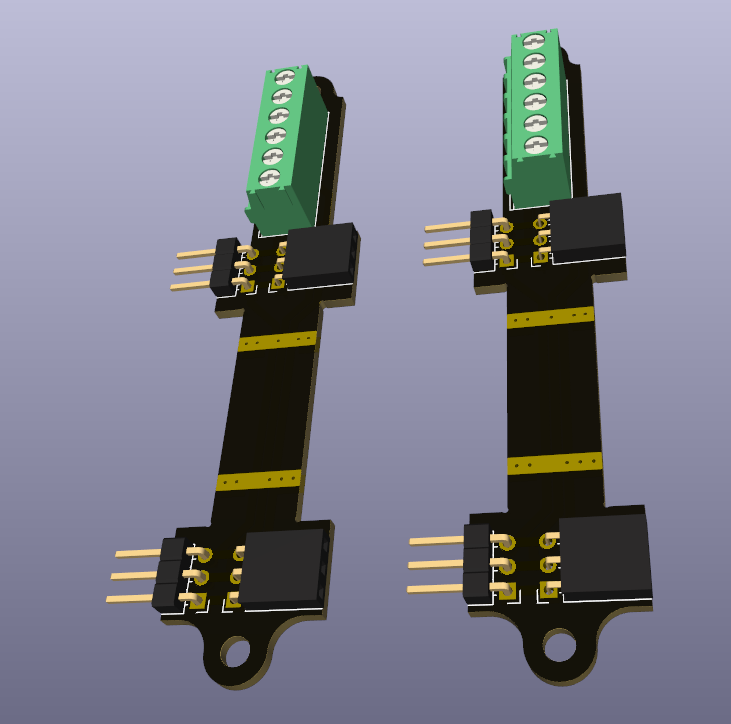

Ik wil elk elke module een verdeel printplaat geven. Maar uiteraard een 'special', want ik heb special eisen. Ik wil eigenlijk heel dynamisch secties kunnen maken. Dat betekent dat ik overal en nergens isolaties moet kunnen plaatsen.


Dat los ik op door elke verdeel print een 2 polige schakelaar te geven waarmee ik alleen de spoorverbindingen kan uitschakelen als ik dat wil.


Verder wil ik cab control gebruiken. Daarbij kan ik elke sectie die er is aan 1 van 2 rijregelaars hangen of uit zetten. Dat aan en uit zetten doe je met een schakelaar.
Nu kan ik geen vast schakelpaneel maken vanwege de variabele layout, Ik wil ook niet 1 grote 'magic box' maken met een x aantal schakelaars. Nee ik wil afneembare schakelaars  de bakken kunnen steken. En elke bak krijgt daarvoor gaten.

Een zo'n schakelaar print krijgt een blaue en een rood ledje en een 3 standen schakelaar. Rood = cab A, blauw = cab B en uit is uit.

Die verdeel printen moeten 7 polen doorgeven. De common rail, Cab A, cab B, spoor 1, spoor 2 (als die er is) en 12V en GND voor evt verlichting en wisselmotoren ed.
De zij-aanzicht van een bak kan er dan zo uit zien:

Daarom heeft de verdeelprint aan 1 kant, schroefterminals en aan de andere kant een socket waarin ik een schroefterminal kan prikken. Zo wil ik de verbindngen maken tussen bakken.

Een voorbeeld opstelling is deze: Ik met met Aan en Uit aangeveven waar de sporen wel en niet doorgeven moeten worden. Vanaf de onderkant af gezien, is dat van links naar rechts. Ik heb met rode streepjes aangegeven waar de schakelaars in de bakken zouden worden geplaatst.  Met 5 polige JST stekkers (inkoop) kan ik schakelaars in de de verdeelprinten prikken (wat mij er aan herinnert ze in het midden van de bakken te plaatsen)


Ik moet alleen nog oplossingen bedenken voor die kleine stukjes die aan die wisselbakken kunnen hangen. Daar heb ik alleen een setje Common, Cab A en Cab B draden voor nodig, maar dat kan met kleine 3P verdeelprintjes. Ik denk dat ik zo die wisselbakken dan ook zo wel aan elkaar kan rijgen waneer ze in deze opstelling staan.


Als ik lang genoege kabeltjes heb, kan ik ze zo doorsteken. De gaten moeten opdezelfde plekken komen. Wellicht dat het zich loont, om de zij en front paneeltjes te laten laser snijden  . Ik vraag me af wat dat gaat kosten

De PWM regelaars zelf moet ik ook nog ontwerpen. Maar ook daarheb ik tzt iets leuks voor bedacht.

Mvg,

Bas

[bask185]

Vandaag even beide startsetjes uitgelegd en met dochter lief gespeeld. Die bachmann set daar mist het aansluit blokje en er zat een UK plug op de adapter. Dus ik moest telkens de aansluit rail overzetten en beide treinen konden niet tegelijk rijden.

Dit is de ruimte waar de feesten later moeten gaan plaatsvinden. Die grote straal komt uit de kersttrein set 50.5cm. Ik vind het nog te klein als die rijtuigen er door gaan  . Als kind was ik ooit content met R1 bogen


<a href="https://www.youtube.com/v/0USSdLabUIU" target="_blank" class="new_win">https://www.youtube.com/v/0USSdLabUIU</a>

En on the side.
Ik heb een plank van ik dacht 8.5m lang. Daar moet straks wat te pendelen zijn. Er komt nu wat ruimte vrij in de buffet kast, dus ik kan een deel van m'n verzameling beneden opstellen.




De PWM regelaars
Voor cab control maakt het niet veel uit of je een PWM regelaar of een fleischmann trafo gebruikt om maar iets te noemen. Nu heb ik een miniatuur PWM regelaar ontworpen die niet groter is dan 4 x 4.5cm.  Ik wil 2 van die regelaars op een klein plankje schroeven, tesamen met een rijtjes kroonsteentjes.

De redenen waarom ik een pwm regelaar wil, is omdat ik losse lichtgewicht throttles kan gebruiken met een kabel van laten we zeggen 3 meter~ish? Want aan de rijregelaar met een RJ12 kabel een throttle hangen. De throttles zijn nog om in te vullen. Je kan namelijk een los RJ12 breakpout boardje kopen en er zelf een in elkaar solderen.

2e reden is dat elke throttle 2 potmeters heeft. En evt 4 druk knopjes. Doordat ik 2 potmeters heb, kan ik een losse rem en gas hendel maken. Maar ik kan ook een absolute snelheid knop maken waarbij ik evt de 2e potmeter gebruik voor rem-optrek vertraging. Als je ziet hoe mijn kind zo'n trein kan laten slippen dan wil je dat ook wel  .  Met het drukknopje wat op de PWM regelaar zelf zit, moet je kunnen kiezen welke potmeter stand je dan gebruikt en je moet de limieten van je potmeters kunnen inleren. Dat hoef je eigenlijk 1 malig te doen.

Verder met die 4 knopjes... ik zat te denken aan deze functionaliteiten.
- noodstop
- langzaam stoppen naar 0
- toggelen tussen hoge en lage maximum snelheid
- Een wachtvertraging ofzo, dan kan je denken aan trein stoppen, 30s wachten en weer optrekken.


Het mooi is, dat je het setje met kan aansluiten met de JST stekkers op een van de modules waar geen cab control switch op zit. Dat is het idee althans. Volgens mij mis de ik common aansluiting nog

Mvg,

Bas

[MOVisser]

Er is al gereageerd.

Inderdaad bedoelde ik een specifieke verbinding die er aan ten grondslag zou liggen.
Het heel oude Marklin heeft inderdaad een pin om door te verbinden, evenals Faller AMS.
Dan praat ik voor Marklin wel over de opwind modellen.

Ronald Visser
(vanuit Leuven)

[bask185]

Ik heb inmiddels 19 meter aan code 100 flexrails besteld op MP. Dat zou genoeg moeten zijn voor plank en modules. Ik heb al een grote hoeveelheid aan soldeerbielzen, 400 stuks ofzo.

En mijn leeggekomen buffetkast, is niet lang leeg gebleven. Ik heb ook bedacht dat deze kast led strips nodig heeft.


Mvg,

Bas

[MOVisser]

ER zijn vitrine makers die sleugjes in de plank hebben gemaakt om de treinen en wagons mooi te kunnen neerzetten.
Nadeel nomen personen dan het feit dat de antislipbandjes een vlak kantje krijgen.

Zonder sleuven dan staan de modelllen op de flenzen.
Dat vinden dan anderen weer een nadeel.

Ieder zijn heug.....

Ronald Visser

[bask185]

Ik ken die van Heins. Engelse treintjes hebben in tegenstelling tot jullie speelgoedtreintjes  geen antislipbandjes.

Maar ik roei met de riemen die ik heb nu. Deze buffet kast kon ik ooit gratis ophalen met een bus geleend van werk. Tot vorige week was alles nog gevuld met spullen van mn ex. Dus ja, count your blessings zeg ik dan maar

Mvg,

Bas

[bask185]

Ik heb op Houten, 2 setjes uitbreidingsrails kunnen vinden van hornby. Daar zat een linker en een rechter wissel in. En 2 tegenbogen en nog wat rechte stukken (en de lellukste stootblokken ooit.. echt waar). De prijs van een setje was ongeveer de prijs van 1 zo'n wissel nieuw, dus het was noch duur noch goedkoop.

En per stom toeval. Ik sta bij zo'n toko die dus peco wissels had. Maar niks van set track. Op 1 ding na. Bleek nou toch dat dat precies de linker meegebogen wissel is. En er was bijna niks engels te vinden, maar toch vond ik een setje hornby Mk1 in dezelfde kleurtjes. Je ziet wel overduidelijk het kwaliteitsverschil tussen de bachmans, maar als je de prijs kijkt, moet je er ook niet over klagen






Count your blessings  .

Ik heb met die uitbreidingssetjes een langer ovaal uitgelegd en een deel van mijn materiaal laten rijden.

Deze reed niet, maar dat wist ik al. Die drijdstangen schijnen niet meer goed te zijn


Deze reed het allerbeste als in muisstil. Die peckets van hornby zijn geweldig.



Ik vond deze het mooiste voor de sleep


Deze reed een half rondje, toen ging er iets aan tandwiel in slippen. Motor draaide, wielen niet..


Mijn laatste aanwinst had ik nog nooit gereden


De black five ook even getest, die past er ook wel goed voor. Zij heeft wel wat onderhoudsliefde nodig, merkte ik.


Een van mn favourites


De Jinty


En ik dacht een kerr stuart victory


Een YEC Janus


En deze bachmann 08 heeft nog altijd als enige kadee koppelingen


Maar ik heb leuk setje van 2 Mk1s en 2 mk1 driving brake in Maroon.

Over de lange plank. Ik heb ook een partij flexrails. 19 yard ik meen. Maar hoe leg je losse flexrails uit op een plank? Houten modules en deuvels?  Maar ik moest ook nog 5 draadjes doorvoeren voor de pendelapparatussen. Dat is een verhaal voor later.

Nee ik heb dit bedacht vandaag
<a href="https://www.youtube.com/v/vFUCpXdK0MI" target="_blank" class="new_win">https://www.youtube.com/v/vFUCpXdK0MI</a>

Mvg,

Bas

[bask185]

Kleine wijzigingen nog doorgevoerd.
