Auteur Topic: Roco Plan T van DC digitaal sound naar AC digitaal sound  (gelezen 1301 keer)

Jeroen Water

  • Offline Offline
  • Berichten: 5399
  • NS tijdperk IV (1973/1974)
    • Flickr Fotostream Jeroen Water
Roco Plan T van DC digitaal sound naar AC digitaal sound
« Gepost op: 03 September 2025, 14:16:13 »
Beste medehobbyisten,

Ik ben bezig met de ombouw van een Roco NS Plan T van DC digitaal sound naar AC Digitaal sound. Daar heb ik een paar vragen  over, hopelijk kan iemand me daarbij helpen.

- Alle assen zijn vervangen van DC assen naar AC assen.
- Onder beide koprijtuigen is een sleper aangebracht.
- Bedrading van de printplaat naar de stroomafname op de wielstellen is losgesoldeerd op de printplaat zelf.
- Bedrading van de stroomafname linkerzijde en rechterzijde worden samengevoegd.

Nu is het solderen op de printplaten aan de beurt.

Voordat ik de samengevoegde draden van de stroomafnemers op de wielstellen en de draad van de sleper op de printplaat soldeer, heb ik eerst een vraag over een elektrisch componentje op de printplaat zelf.

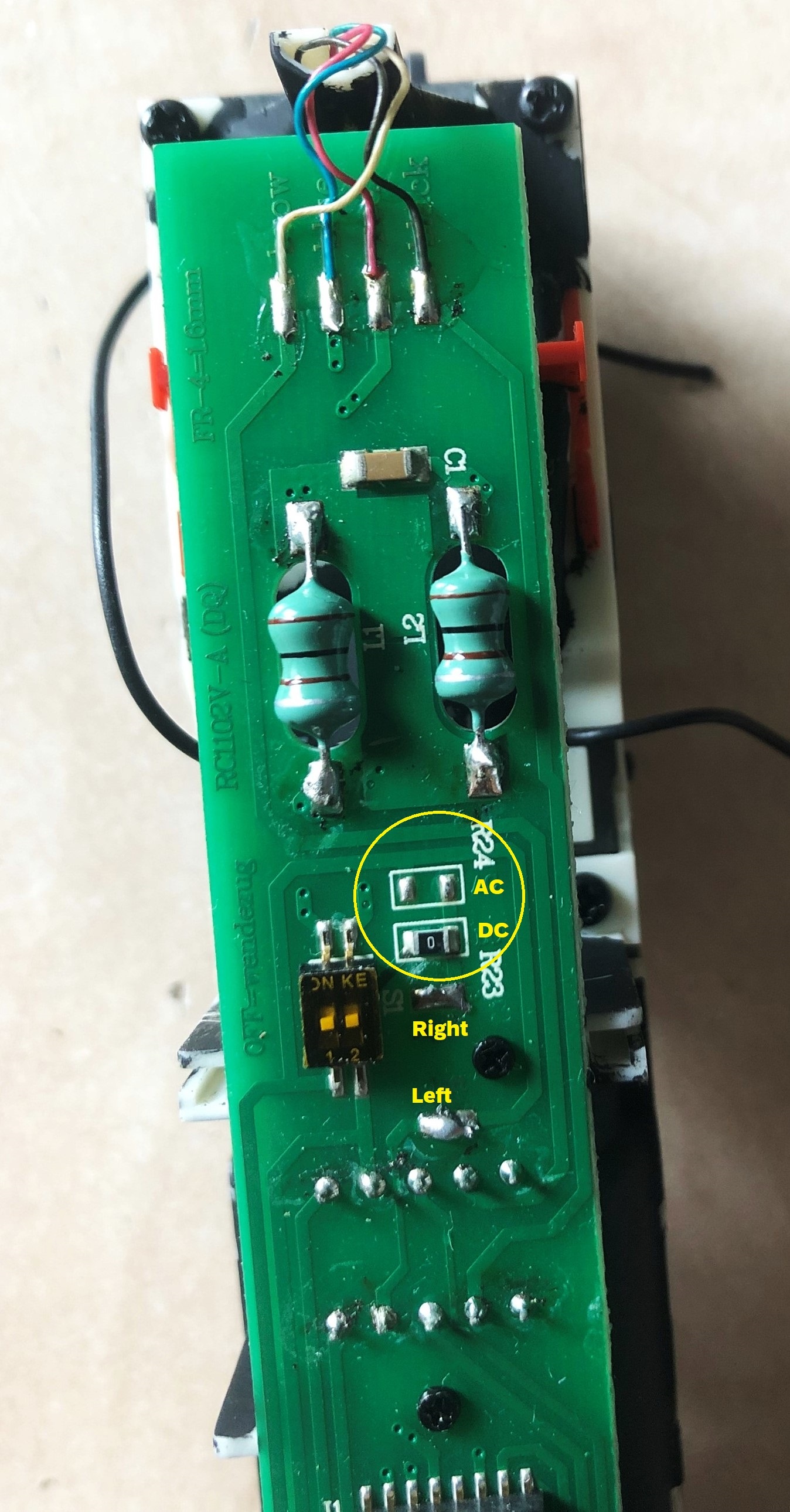

Er zitten twee soldeerpuntjes naast elkaar waarbij bij de ene R23 DC staat en bij de andere R24 AC. Bij de AC zit er niets tussen de puntjes gesoldeerd, bij DC zit een componentje met een '0' erop.





Vraag 1: Ik neem aan dat ik het componentje van R23 DC moet verwijderen?

Vraag 2: Wat is dat voor component? gezien de term R(23) zou ik denken aan een weerstand. Maar betreft het hier dan een weerstand met waarde 0, of te wel is het gewoon een overbrugging om het DC contact te maken? Moet ik die tussen de contactjes van AC solderen of moet daar iets anders tussen? Of kan ik ook volstaan om de twee contacten van AC met elkaar door te verbinden door er met soldeer een brugje tussen te maken?

Vraag 3: Aan de andere uiteinde van de printplaat zit hetzelfde, maar dan R22 DC en R21 AC met in R22 ook een componentje met een 0 erop. Daar zal ongetwijfeld hetzelfde als hierboven moeten gebeuren, omdat dit deel voor het andere draaistel is bedoeld. Toch?

Vraag 4: Dan heb je nog de soldeercontacten met Right en Left erbij. Hier zaten de draden naar de stroomafnemers van de wiestellen op. Maakt het nog uit of ik de stroomafname van de wielstellen allemaal op Right zet en het sleepcontact op Left?

Ik verneem het graag!



Jeroen
« Laatst bewerkt op: 03 September 2025, 14:19:34 door Jeroen Water »
Bouwt aan Ermehuizen met het dienstregelingsjaar 1973/1974

hmmglaser

  • Offline Offline
  • Berichten: 448
Re: Roco Plan T van DC digitaal sound naar AC digitaal sound
« Reactie #1 Gepost op: 03 September 2025, 17:34:17 »
Dat componentje met waarde 0 erop is een doorverbinder, als je deze op de AC zet dan zijn de wielen met elkaar verbonden.

Kan je een foto sturen van mijn AC plan T
« Laatst bewerkt op: 03 September 2025, 17:39:08 door hmmglaser »
Mvg Mark

Jeroen Water

  • Offline Offline
  • Berichten: 5399
  • NS tijdperk IV (1973/1974)
    • Flickr Fotostream Jeroen Water
Re: Roco Plan T van DC digitaal sound naar AC digitaal sound
« Reactie #2 Gepost op: 03 September 2025, 21:26:44 »
Hoi Mark, dank je wel voor je reactie! Hier kom ik wel veeder mee denk ik 👍

Jeroen
Bouwt aan Ermehuizen met het dienstregelingsjaar 1973/1974

bekie

  • Offline Offline
  • Berichten: 83
Re: Roco Plan T van DC digitaal sound naar AC digitaal sound
« Reactie #3 Gepost op: 04 September 2025, 14:07:47 »
Dag Jeroen,

Blijkbaar is dit een model waar je door enkel het O-verbindingsstukje te verplaatsen van DC naar AC de beide wielzijden met elkaar verbind. Je moet dan enkel nog een draadje van de sleper naar een aansluitpunt op de print leggen. Waar, dat kan ik zo niet zeggen, daar zou ik de hele printplaat voor moeten bestuderen. Door de printbanen te bestuderen zou je die wel vinden.
Bij recentere Roco modellen komt dit veel voor, zoals bijv. de traxxen.
DC wielen vervangen was waarschijnlijk niet nodig, zolang ze niet ontsporen op de baan.

Mvg,
Antoon

Jeroen Water

  • Offline Offline
  • Berichten: 5399
  • NS tijdperk IV (1973/1974)
    • Flickr Fotostream Jeroen Water
Re: Roco Plan T van DC digitaal sound naar AC digitaal sound
« Reactie #4 Gepost op: 04 September 2025, 15:55:23 »
Bedankt Antoon,

Ik heb de AC wielen nodig voor de detectie t.b.v. de pc-aansturing. Bovendien zijn DC assen ontsporingsgevoeliger op K-rail.

Wat betreft het solderen van de sleper, op de printplaat zit naast de aansluitingen voor de stroomafname voor de wielen ook een keurig soldeereilandje met AC erbij. Dus daar zal ongetwijfeld de sleper op moeten  (y)


Jeroen
Bouwt aan Ermehuizen met het dienstregelingsjaar 1973/1974
