Auteur Topic: Licht op Roco BR52 is niet (ana)logisch..  (gelezen 1570 keer)

Martijn1974

  • Offline Offline
  • Berichten: 863
    • Hanulveen.nl
Re: Licht op Roco BR52 is niet (ana)logisch..
« Reactie #15 Gepost op: 10 July 2025, 09:58:31 »
Ik zal vanavond een foto maken van de onderzijde van de printplaat. Momenteel ben ik er 225 km van verwijderd 8)
Gelogd
NS | H0 | DCC | ECoS-2.5 | Koploper v9.4.2 |
www.hanulveen.nl

Sander Fondse

  • Offline Offline
  • Berichten: 2106
  • MSc Micro-Electronics
Re: Licht op Roco BR52 is niet (ana)logisch..
« Reactie #16 Gepost op: 10 July 2025, 15:36:11 »
De diode voor de voorste LED zit op de lokprintplaat nabij de schoorsteen/rookgenerator.



Gelogd
Ho, Duitsland, 1951-1995. Van alles wat.17 *'en voor raden

Martijn1974

  • Offline Offline
  • Berichten: 863
    • Hanulveen.nl
Re: Licht op Roco BR52 is niet (ana)logisch..
« Reactie #17 Gepost op: 10 July 2025, 20:27:22 »

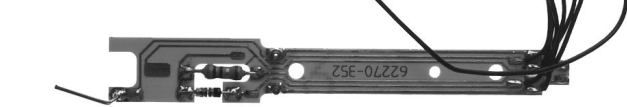

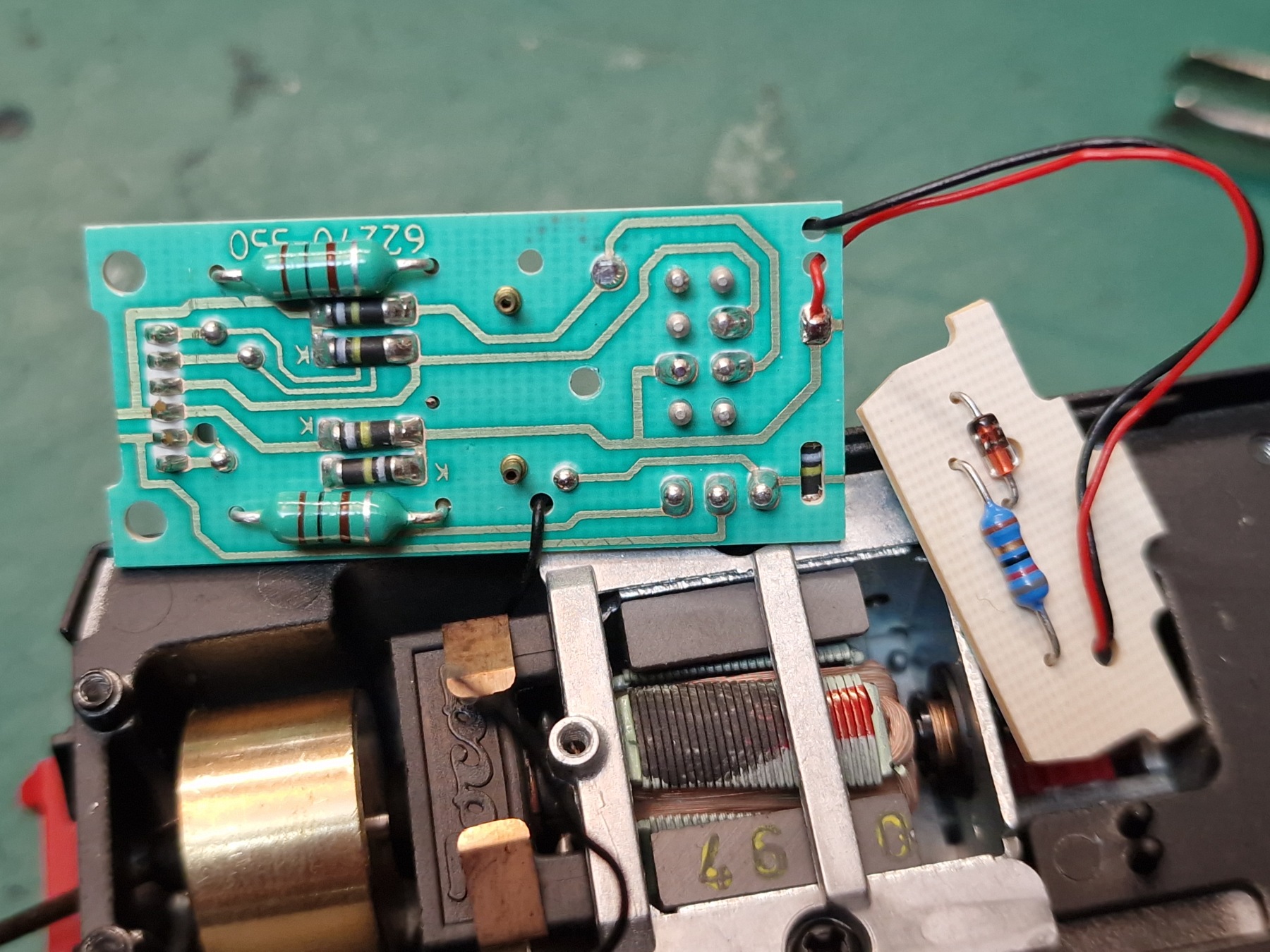

Zoals beloofd de foto van de onderkant van de print.
Ook de achterzijde (wit) van de tender LEDprint.
Die diode meet goed. De rest ben ik nog niet aan toe gekomen.



mvg,
Martijn.
Gelogd
NS | H0 | DCC | ECoS-2.5 | Koploper v9.4.2 |
www.hanulveen.nl

maartenvdb

  • Offline Offline
  • Berichten: 403
Re: Licht op Roco BR52 is niet (ana)logisch..
« Reactie #18 Gepost op: 10 July 2025, 22:07:49 »
Voor zover ik het zie zijn de diodes op beide plaatjes (tender- en lokverlichting) antiparallel geschakeld om de sperspanning op te vangen.
De diodes voor het wisselen van de verlichting zouden dan op de grotere printplaat zitten. En daar zijn er genoeg te zien  ;😄
Gelogd
