Je bent hier:
BeneluxSpoor.net forum
|
Vraag en antwoord
|
Elektronica en analoog
|
Ik kom er niet uit... zelfbouw schakelprint
« vorige
volgende »
Print
Pagina's: [
1
]
Omlaag
Auteur
Topic: Ik kom er niet uit... zelfbouw schakelprint (gelezen 1701 keer)
Martijn1974
Offline
Berichten: 868
Ik kom er niet uit... zelfbouw schakelprint
«
Gepost op:
25 June 2025, 19:55:25 »
Ik heb deze schakelprint voor de front- en sluitseinen in een puur analoge zelfbouw loc. Echter geeft de verlichting geheel niet thuis.
De loc is DC, en de motor loopt prima in beide richtingen.
Er is verbinding (connector 2 en 5) met de wielen, dus de print krijgt stroom.
De componenten heb ik gemonteerd doorgemeten. De weerstanden, diodes en condensatoren lezen uit wat ik mag verwachten ervan.
Ook het relais tikt om als ik hem met een (lage test) voeding bekrachtig.
De NPN transistor heb ik wel gedemonteerd en gemeten, die geeft netjes 0,7V op de Collector en Emitter.
De Leds, gemeten op diodestand lichten ook allemaal zwakjes op. Gemeten vanaf de schroefconnectors.

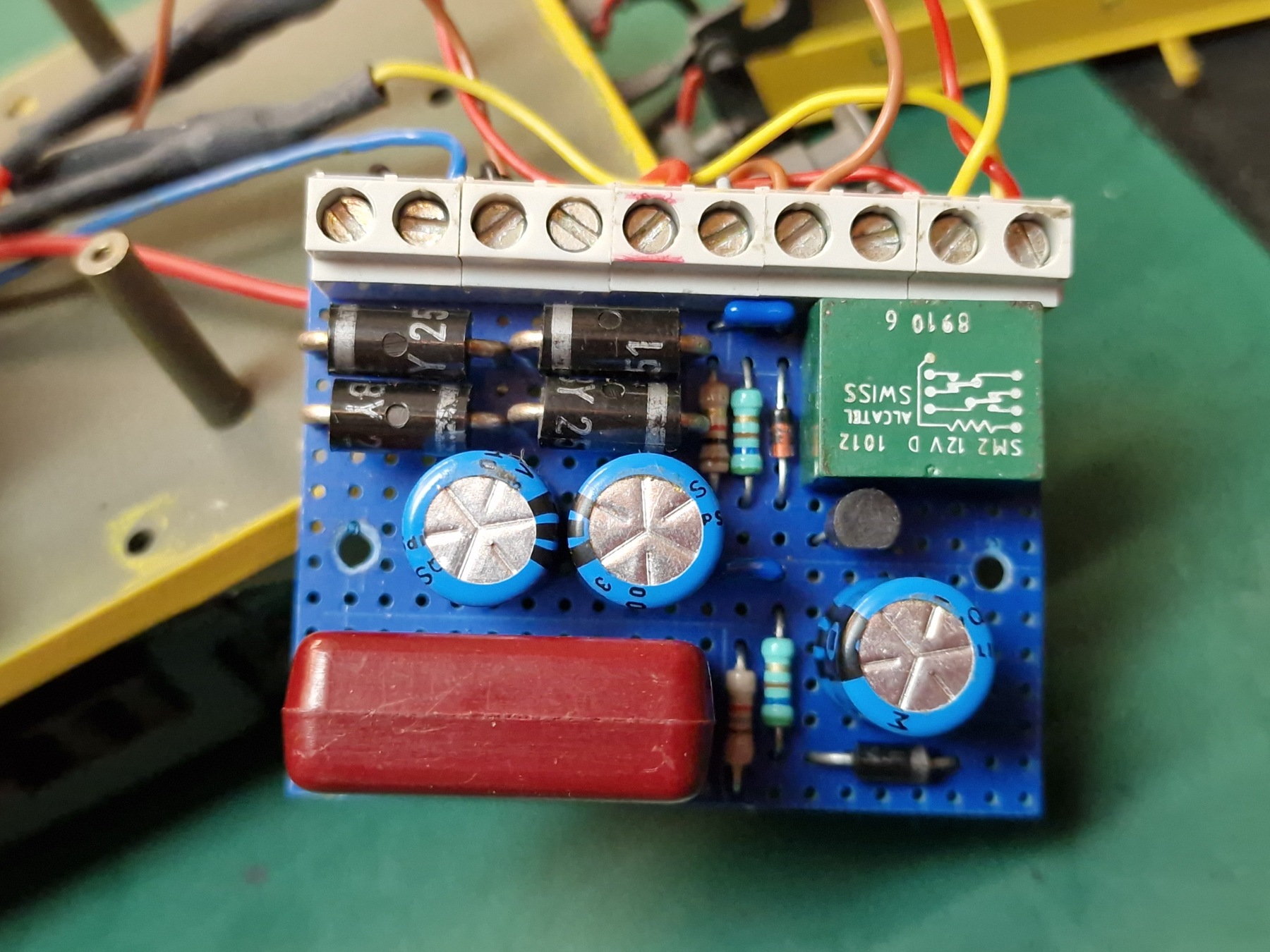

De print in kwestie. Het grote rode blok is een: 4.7uF, 63V WIMA MKS Condensator.

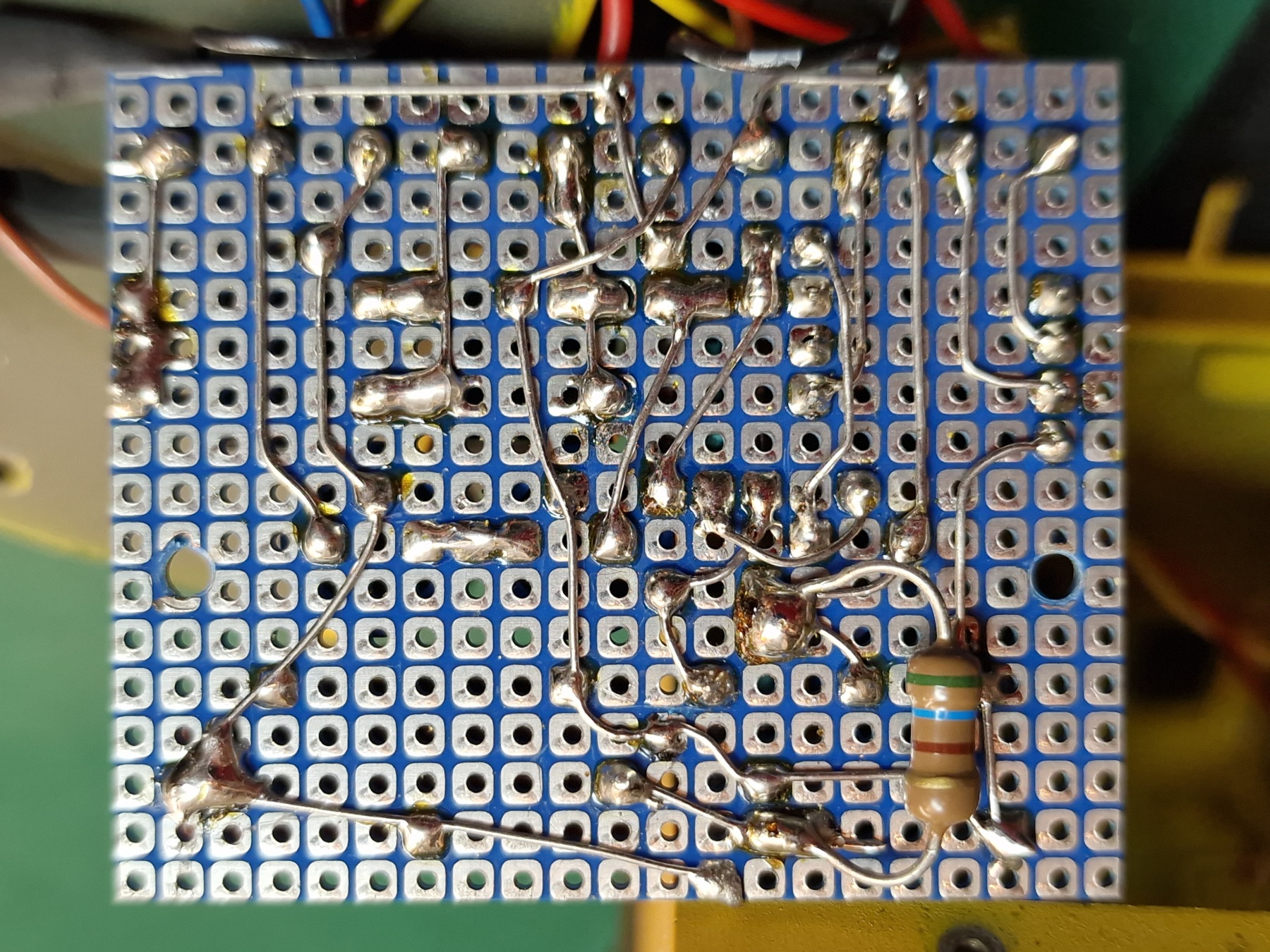

De onderzijde van de print,
Deze is hier
gespiegeld
zodat je hem 1:1 kan lezen met de foto hierboven.

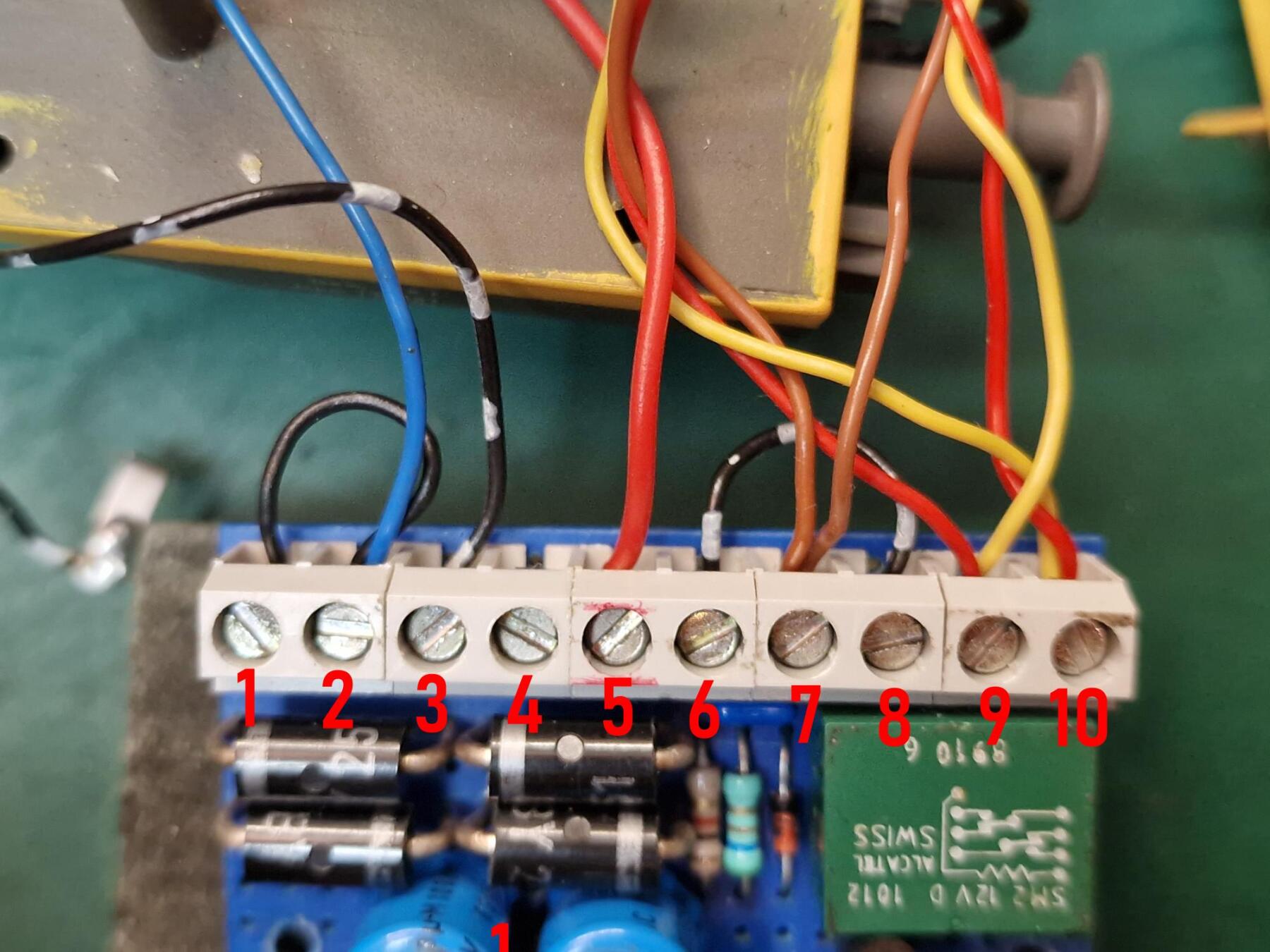

De aansluitingen:
1: gelust met 2
2: blauwe draad, naar wiel rechts
3: zwart/wit draad, naar frame.
4: (leeg)
5: rode draad, naar wiel links
6:Gelust met 8
7: 2x bruin, gemeenschappelijke min t.b.v Leds voor en achter
8: gelust met 6
9: rood en geel. plus t.b.v. Leds. Sluitsein voor, frontsein achter.
10: rood en geel. plus t.b.v. Leds. Sluitsein achter, frontsein voor.
Voor wie is dit gesneden koek?
Als je verder nog info nodig hebt dan hoor ik het graag.
Ik durf zelf niet op eigen houtje veel verder te gaan, ik help het liever niet naar de knoppen door onwetendheid.
mvg,
Martijn.
«
Laatst bewerkt op: 25 June 2025, 20:08:55 door Martijn1974. Reden: iets toegevoegd.
»
Gelogd
NS | H0 | DCC | ECoS-2.5 | Koploper v9.4.2 |
www.hanulveen.nl
Frits C
FCS Topaka
Offline
Berichten: 294
Re: Ik kom er niet uit... zelfbouw schakelprint
«
Reactie #1 Gepost op:
25 June 2025, 20:13:02 »
Het zou erg helpen als je ook een getekend elektrisch schema voor ons hebt.
Gelogd
m.v.g. Frits
Ik ontwerp met DesignSpark Mechanical
Martijn1974
Offline
Berichten: 868
Re: Ik kom er niet uit... zelfbouw schakelprint
«
Reactie #2 Gepost op:
25 June 2025, 20:15:09 »
Die heb ik niet, en ben daar ook niet goed genoeg in thuis.
Vandaar dat ik de onderzijde er gespiegeld bij heb gedaan, daar moet voor de kenners wel uit te komen zijn.
Gelogd
NS | H0 | DCC | ECoS-2.5 | Koploper v9.4.2 |
www.hanulveen.nl
Frits C
FCS Topaka
Offline
Berichten: 294
Re: Ik kom er niet uit... zelfbouw schakelprint
«
Reactie #3 Gepost op:
25 June 2025, 20:21:55 »
Waar heb je die print dan van gebouwd?
Ik bedoel niet het materiaal en de componenten. Waar komt het idee vandaan? Waarom soldeer je bij voorbeeld vier diodes op een print?
Gelogd
m.v.g. Frits
Ik ontwerp met DesignSpark Mechanical
henk
Offline
Berichten: 22602
Re: Ik kom er niet uit... zelfbouw schakelprint
«
Reactie #4 Gepost op:
25 June 2025, 20:27:23 »
Dat zal bij elkaar wel een brugcel zijn.
Heb je wel een aansluitschema? Waar moet de verlichting stroom vandaan halen?
Gelogd
Het is heel Nederlands om iets heel Nederlands te vinden.
Martijn1974
Offline
Berichten: 868
Re: Ik kom er niet uit... zelfbouw schakelprint
«
Reactie #5 Gepost op:
25 June 2025, 20:36:55 »
Ik heb hem niet zelf gebouwd, het zit in een zelfbouw loc.
Op de onderste foro kan je zien waar hij zijn voeding vandaan haalt.
Mvg,
Martijn.
Gelogd
NS | H0 | DCC | ECoS-2.5 | Koploper v9.4.2 |
www.hanulveen.nl
NL-modelspoor
Offline
Berichten: 1127
Re: Ik kom er niet uit... zelfbouw schakelprint
«
Reactie #6 Gepost op:
25 June 2025, 22:18:33 »
Zou het kunnen zijn om ook verlichting te hebben als de trein stil staat? De
Permaloog
. Lijkt er qua schakeling wel een beetje op.
Gelogd
Johan
Lobomotion69
Offline
Berichten: 705
Confusius zei het al.
Re: Ik kom er niet uit... zelfbouw schakelprint
«
Reactie #7 Gepost op:
26 June 2025, 03:12:58 »
Dat was inderdaad ook mijn eerste gedachte. Om het goed te laten werken heb je er dus ook een oscillator bij nodig die een hoogfrequent wisselende spanning op de baan zet. Heb daar heel lang geleden ook eens mee geëxperimenteerd maar vond het niet echt ideaal. De motor van je lok reageert weliswaar niet op de hoogfrequent spanning maar wordt wel warm. Om dat te voorkomen moeten er dan weer spoelen in waar geen plaats voor is.
Gelogd
Met vriendelijke groet, Henk.
Als het niet kan zoals het moet, dan moet het maar zoals het kan.
Martijn1974
Offline
Berichten: 868
Re: Ik kom er niet uit... zelfbouw schakelprint
«
Reactie #8 Gepost op:
26 June 2025, 05:21:17 »
Ah, dankjewel voor het zetje in de juiste richting.
Het zal inderdaad Hoogfrequente aansturing zijn.
Het spullethje gaat er uit en hij wordt omgebouwd naar diode-analoog.
mvg,
Martijn.
Gelogd
NS | H0 | DCC | ECoS-2.5 | Koploper v9.4.2 |
www.hanulveen.nl
