Zijn heel wat vormen van AZC s
Waar ik kwam in Harderwijk lijken er wel wat op blokkendozen.

Mvg Johan

[Ben]

Het AZC waar ik vandaag was bestond uit een hal met tentschotten. Dás wel wat anders dan op de render.....

Noodopvang wellicht....?

[Huibert]

Ja. Goes. Mensonterend vind ik dat. Maar goed. Hoort ook al niet hier.

[prutser]

Deze is ook grappig als inspiratie.
Modulair, bouw vanaf de jaren 50 en gerenoveerd ook anno nu in te zetten.
https://www.sacon.nl/renovatie-jaren-50-school-voor-travers-zwolle/

Stephan.

[spoorijzer]

Een Sextant zou ik inderdaad leuk vinden, daar kan ik meer mee met een schoolgebouw

Misschien is een Sextant toch niet een goed idee, ik zie (met snel googlen) dat er al 2 aanbieders van zijn:

https://www.protomodel.nl/index.php?route=product/product&product_id=57

https://3dscaleworks.nl/product/sextant-douma-halte/

Dan is de toegevoegde waarde (voor Beneluxspoor) wat beperkt....

Groeten,
Rogier

[Ben]

Er is al gekozen voor een school. Dan heeft het niet zo veel zin met voorstellen te komen voor iets anders toch?

[Martijn193]

Nee, maar nieuwe ideeën voor een nieuw project kan altijd. Het gaat erom de stichting te steunen.

[MOVisser]

Gevels van de school zijn getekend en worden nu uit resin gevormd in laagjes van 0,05 mm.
Eind van de dag te onthullen.

Ronald Visser

[MOVisser]

Gelukkig nog is het nog niet het eind van de dag.
(toen ik aan dit verhaal begon)

De afgelopen dagen bezig geweest, onder andere, met de aankleding van de gelaserde kubussen.
Elke kubus heeft een gelaserd vlak van MDF 2mm aan de onderkant, bovenkant, en de twee korste wanden.
In het bovenvlak zitten 4 gaten voor een eventuele verlichting.
De voor en achterzijde van de kubus worden van helder acryl of iets dergelijks voorzien.

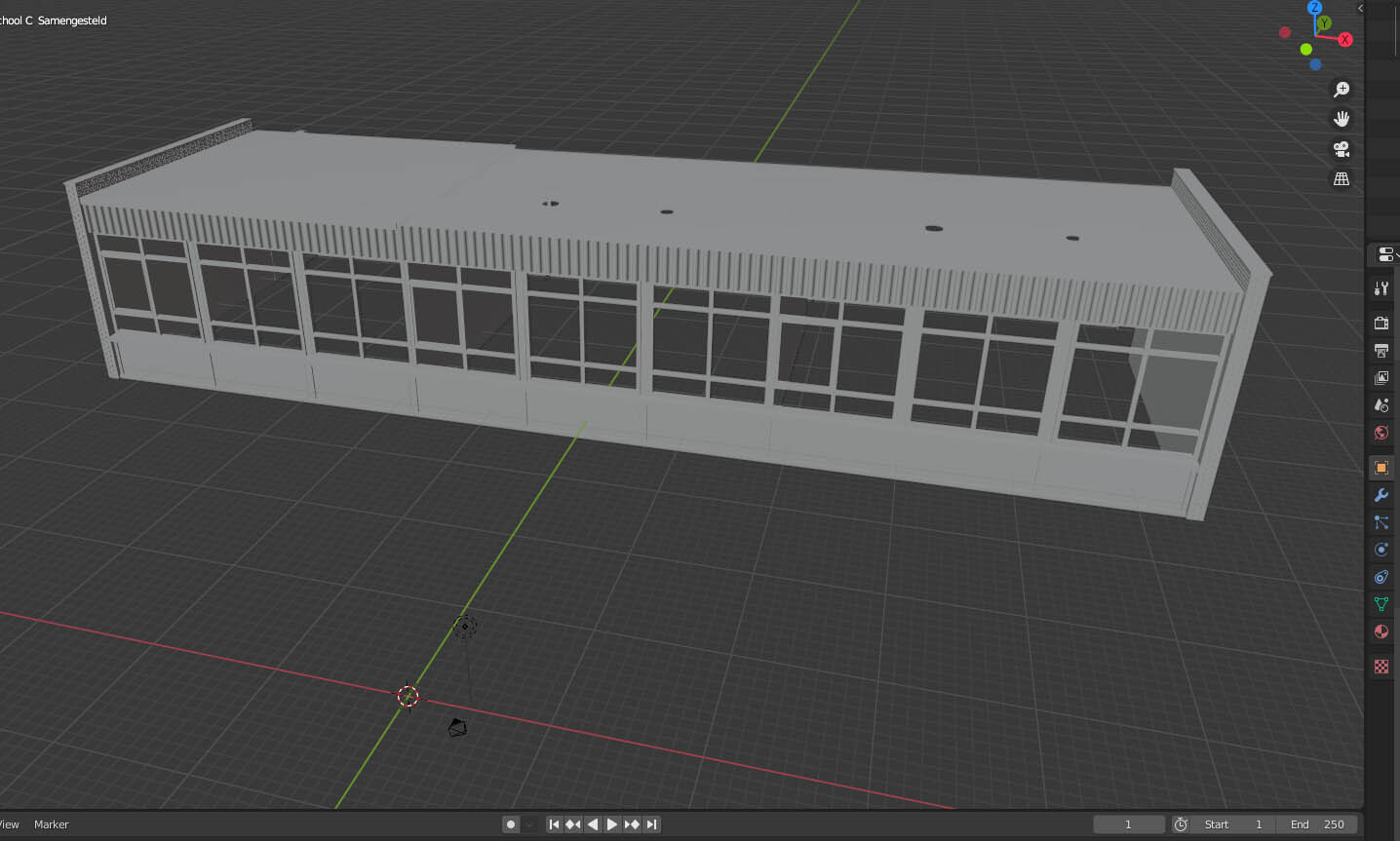

Als test heb ik tekentechnisch 3 schoollokalen naast elkaar gezet, ieder met een gang erachter.
(Blender)

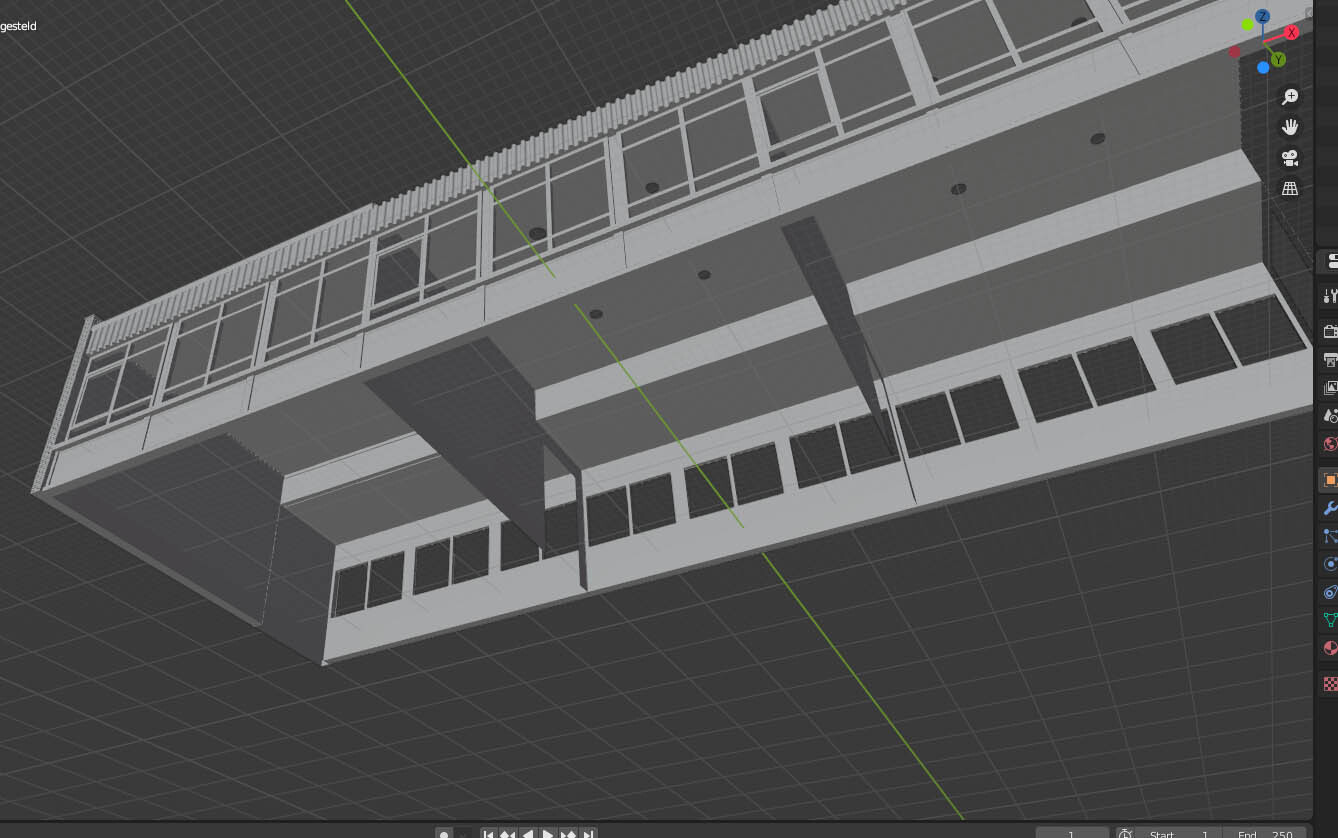

Door de ondervlakken weg te laten kan ik laten zien wat je van binnen ziet.



Voor en achterzijde van de lokalen is acryl evenals de voor en achterzijde van de gangen
Tussen het lokaal en de gang bevinden zich dus twee lagen acryl.

Het idee is de lokalen van binnen te kunnen voorzien van een papieren motief, als aankleding.
Voor de beide dichte wanden, vloer en plafond kan het een totaal vlak zijn.
Voor de acryl zijden zal er niet een geheel papieren vlak opgeplakt kunnen worden.
Er zullen uitsparingen moeten zijn voor ramen (voor) en ramen en een deur (achter).

Hetzelfde geldt uiteraard ook voor de gangen.
Naar het lokaal toe zal het moeten aansluiten op de beplakking van het lokaal.
Het lokaal zal naar buiten toe moeten aansluiten op de buitenbekleding.

Vandaar dat ik begonnen ben met de aankleding aan de buitenzijde van lokaal en gang.
Later de binnen bekleding daar op aanpassen.

Wat voor materiaal kunnen we voor de buiten bekleding het beste gebruiken?
Het zal op het acryl bevestigd moeten kunnen worden.

Papier? Lijkt me een te goedkope oplossing en zal mogelijk moeilijk strak aan te brengen zijn, maar heeft geen 3d effect
Karton? Is een prima idee en kan dan in meerdere lagen aangebracht worden. Maar geeft veel werk in het produceren en in het aanbrengen.
            Door de ramen is er veel verlies aan materiaal.
Resin?   En daar ben ik mee begonnen. Vooraf op kleur te brengen en aan te brengen in 1 keer.
            Vooraf op het acryl en daarna in het MDF of net andersom.

Voor het lokaal dus aan de voorzijde het getoonde kleurenplaatje (Hans vd Burgt) als uitgangspunt genomen.
Trespa platen onder, in een houten raamwerk, met 1 (links) 0f 2 (ook rechts) een te openen raam.
Bovenzijde afgewerkt met golfplaat.

Kleuren? Zelf te bepalen.
Omdat het gebouw hier aan 2 zijden eindigt is niet aan 1 kant maar aan 2 kanten een aan te brengen wand van metselwek gedacht.

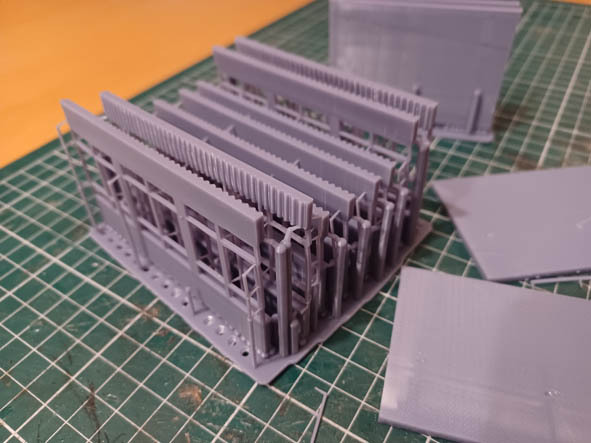

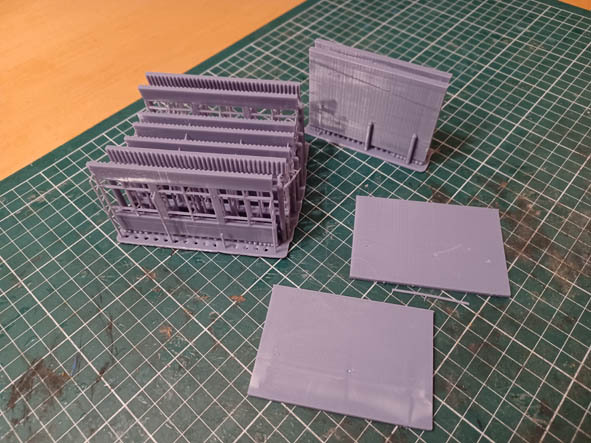

Volgende foto`s geven het print werk weer, zo vanaf de printplaat.

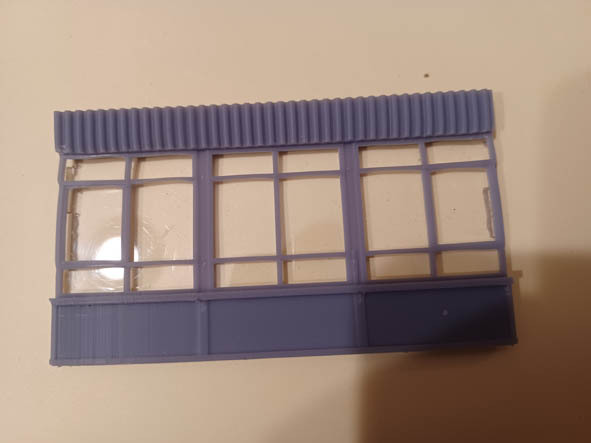

De inkepingen van het acryl zijn te zien naast het raamwerk aan de zijkanten. Ik had ze exact op maat getekend, maar dat blijkt niet genoeg te zijn.

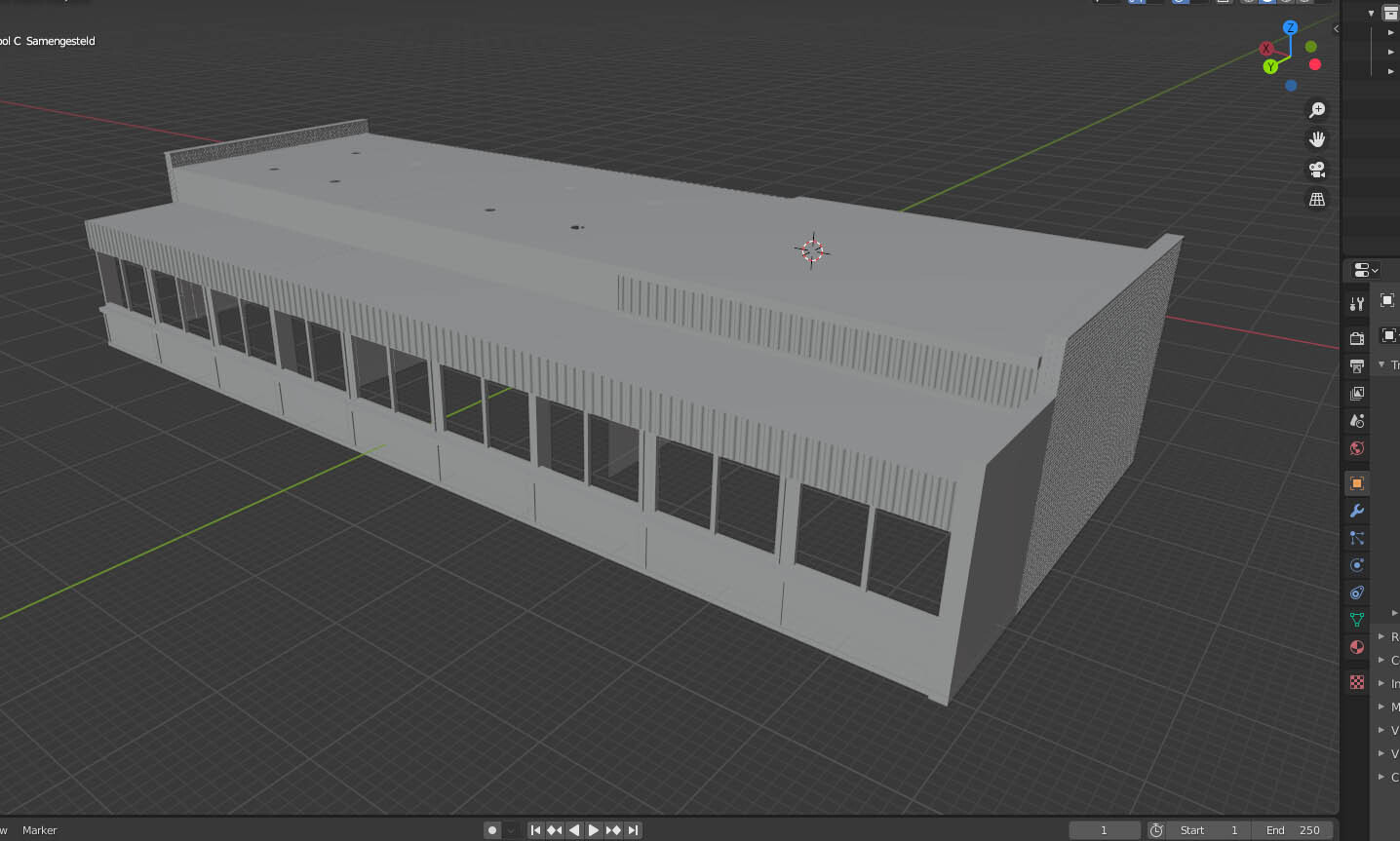

Omdat het lokaal hoger is dan de gang zal daar ook een golfplaat motief aangebracht kunnen worden dan wel nog wat ramen.
Ook daar is het acryl.
Is daar geen gang, dan het lokaal te bekleden met dezefde print als aan de "voor" zijde.

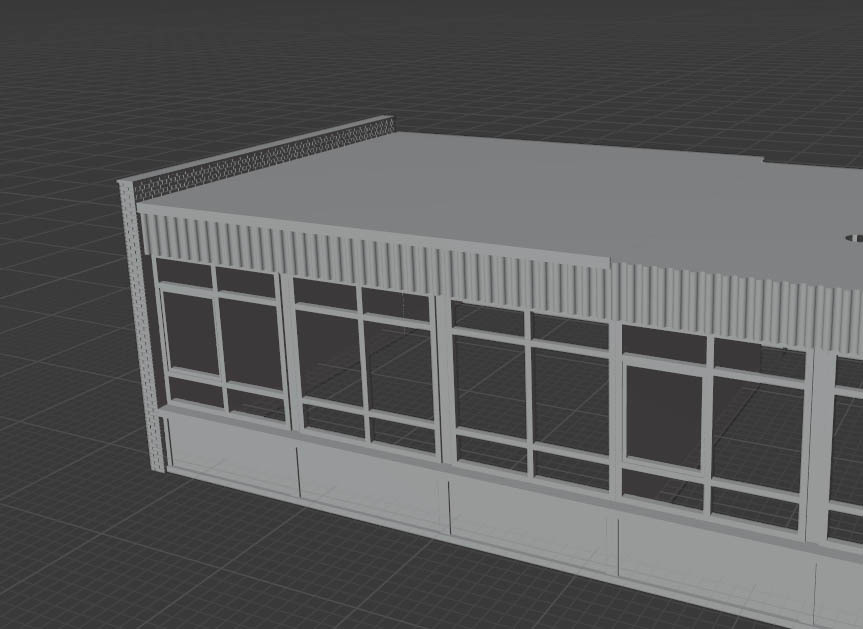

Na het aanbrengen van de verlichting zal er, als definitief dak, een kartonnen plaat op gemaakt kunnen worden die aan de voor en achterzijde van het lokaal over het golfplaat materiaal aangebracht wordt. Hierop bv fijn korrelig schuurpapier als mastiek.
De metselwerk muren zijn daarom iets hoger dan het mastiek.



Omdat de gang eveneens eindigt bij het lokaal, zal hiervoor ook een stukje metselwerk moeten worden uitgewerkt.
(2e foto donker grijs vlak rechts).
Lager dan de muur van het lokaal maar wel weer hoger voor het karton met mastiek.
De naad ertussen is dan een dilitatievoeg.

Nu nog de hal aankleden. En verschillende mogelijke opstellingen kijken,  waar en hoe bekleding moet komen.

De papieren binnen bekleding komt later, omdat deze moet aansluiten op de buitenbekleding.

Me nog drukmaken over de loop van de stroomdraden? Mag de bouwer zelf bepalen vind ik.
Het mastiekdak is daar de afdekking van (zie foto hierboven)

Wordt vervolgd
Ronald Visser
