Functie mapping voor dummies

[Jan.vast]

Met bewondering zie ik hoe sommigen van jullie het programmeren van cv's uit de mouw schudden.
Natuurlijk kan ik dat dom overnemen, maar ik zou het ze ook graag zelf willen leren. Is er ergens iets waaruit je deze kennis kunt opdoen

[Jan.vast]

😭 automatisch aanvullen😭
Grotendeels = sommigen
Uitgesloten = schudden

[Krokodil68]

Grotendeels?

Ik ben ook cv dummy, ondanks dikke dertig jaar ervaring in de centrale verwarming...
Dus ik ben ook geïnteresseerd.

Groet Jeroen.

[Ronald Halma]

Doen! Dat is het beste advies. Je kunt boeken vol schrijven maar alleen door te oefenen leer je het. Pak de gebruiksaanwijzingen bij de hand en ga een dag stoeien, zul je zien dat je veel leert.

[Eric B]

Al dan niet met behulp van de BNLS encyclopedie.

[PaulRoman]

Gewijzigd ivm foutieve implementatie. Excel sheet gewijzigd en voorbeeld 2 aangepast.

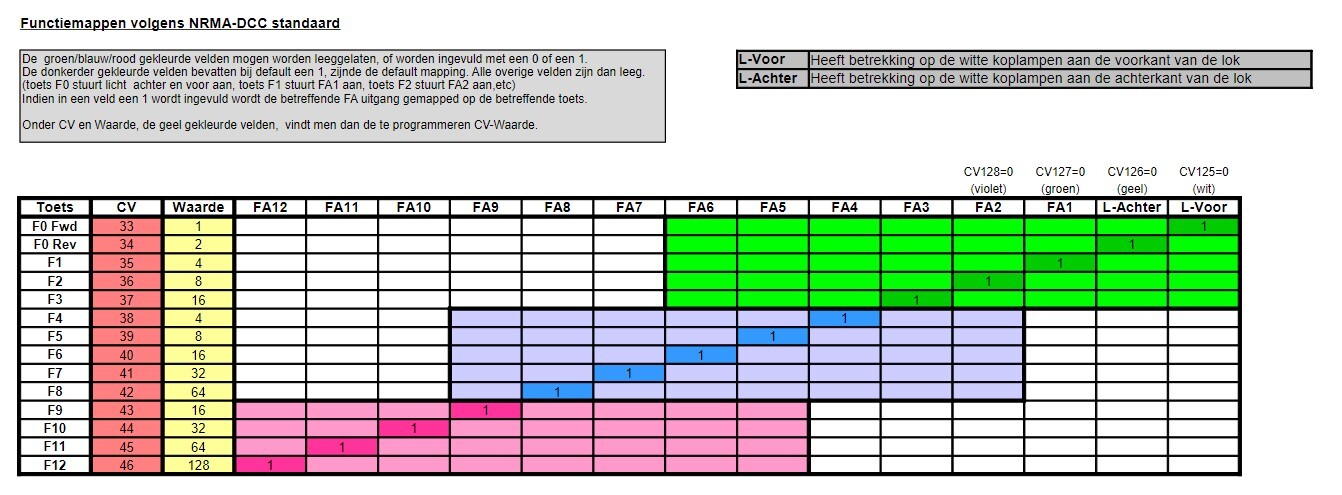

Voor mezelf heb ik ooit een Excel sheet gemaakt voor functiemapping volgens de standaard NRMA-DCC definitie.
In het bijgevoegde plaatje zie je de default instellingen van een DCC-decoder waarin aan de functiemapping niets is gewijzigd.
Dan geldt dus:
   Functie/toets F0 schakelt koplampen wit voor als de lok vooruit rijdt. [CV33=1]
   Functie/toets F0 schakelt koplampen wit achter als de lok achteruit rijdt. [CV34=2]
   Functie/toets F1 schakelt functieuitgang FA1. [CV35=4]
   Functie/toets F2 schakelt functieuitgang FA2. [CV35=8]
   ..
   ..
   etc.



Voorbeeld 1: Wil je nu de functiemapping van toets F1 wijzigen, zodat F1 niet meer FA1 schakelt maar FA2, dan moet de 1 op de kruising van de rij F1 met kolom FA1 dus een 0 worden, en de 0 op de kruising van rij F1 en kolom FA2 moet dan een 1 worden.
Dus in het groene deel van rij F1 komt dan te staan 0 0 0 0 1 0 0 0. Dit zijn 8 bits. De decimale waarde van dit bitpatroon is dus 0*1 + 0*2 + 0*4 +1*8 + 0*16 +0*32 +0*64 +0*128 = 8.
De functieuitgangen die door F1 worden aangestuurd worden gezet middels CV35, dus CV35 moet op 8 worden gezet.
Aan de setting van F2 is niets veranderd (CV36 is nog steeds 8 ), Dus OOK F2 schakelt uitgang FA2. Dat was al zo.
Wil je dat F2 niets meer schakelt, dan moet dus de 1 op de kruising van rij F2 en kolom FA2 een 0 worden. In het groene deel van rij F2 komt dan te staan 0 0 0 0 0 0 0 0. De decimale waarde van dit bitpatroon is 0. Dus CV36 moet op 0 gezet worden.

Voorbeeld 2: Wil je dat F4 zowel FA4 als FA5 schakelt, dan moet er dus op de kruising van rij F4 en kolom FA5 een 1 komen te staan, en op de kruising van rij F4 en kolom FA4 ook een 1 (maar die stond er al).
In het blauwe deel van rij F4 komt dan te staan 0 0 0 0 1 1 0 0. De decimale waarde van dit bitpatroon is 0*1 + 0*2 + 1*4 + 1*8 + 0*16 +0*32 +0*64 +0*128 = 12. CV38 was 4 en moet nu dus op 12 worden gezet.
Let op dat aan de mapping van F5 niets is veranderd. Dus F5 schakelt nog steeds FA5. [CV39=8]


P.S. Ik weet niet meer uit het hoofd of de aanduidingen boven kolom FA2, FA1, L-Achter en L-Voor
(te weten CV128=0, CV127=0, CV126=0 en CV125=0) generiek zijn of specifiek voor Zimo-decoders.
Dat vind je wel in de beschrijving van je decoder.

Groet, Paul

[VAM65]

Met bewondering zie ik hoe sommigen van jullie het programmeren van cv's uit de mouw schudden.
Natuurlijk kan ik dat dom overnemen, maar ik zou het ze ook graag zelf willen leren. Is er ergens iets waaruit je deze kennis kunt opdoen

Wellicht is het handig om aan te geven wat voor merk(en) decoders je hebt. De corresponderende CV's voor de functie-uitgangen verschillen (veelal) namelijk per merk.

[Mark D.]

waarom zou je het nog willen, als daar soft ware voor is.

alsof je met de computer nog "c > dir"  etc intikt


maar goed, het is niet ingewikkeld, maar gebruiksaanwijzing decoder is belangrijk.
cv nummer geeft de hoofd functie, eerste aantal hebben de fabrikanten redelijk hetzelfde.
denk aan cv 1 en cv5   (kruipen)
bij cv 19 wordt het al leuker.  (lopen)
maar voor het mappen van functie toetsen, ( rennen) is het fijn, als je even het 8bit rekenen, of schrijven doorneemt, zodat je weet wel decimale nummer bij
de acht opvolgende 0...1 tjes hoort.  Dit omdat je een getal in decimalen moet invoeren en de functie per bit bepaald wordt.

[hmmglaser]

Een gebruiksaanwijzing doorlezen heeft vaak helemaal geen zin veel instellingen worden niet benoemd.
Je moet gewoon online zoeken naar mensen die het wiel al voor je hebben uitgevonden!
Met CV instellingen doe ik helemaal niks, daar gaat uren tijd in zitten en vaak heb je nog geen idee wat je gedaan hebt!
Ik gebruik daarom ook nog maar 2 merken decoders Marklin en ESU omdat ik een 3rail rijder ben, heb van beide merken de programmers en bijbehorende software en dan kun je ook aanpassingen doen die niet met CV waarden kunnen bvb logische schakelingen en sound aanpassingen.

[Mark D.]

Wat denk je dat een lokprogrammer verandert, als jij een ander geluidje wil horen, bij het knipperen van een of andere aux uitgang?

ik gok op een cv waarde van een cv die je ergens in de gebruiksaanwijzing kan vinden.

[henk]

Uiteraard verandert de programmer cv’s. Maar de mapping is bij veel decoders tegenwoordig zo complex dat veranderen met alleen de gebruiksaanwijzing in de hand, erg moeizaam is. Wat betreft ESU-decoders was de LokPilot 3 de laatste waarbij ik de mapping nog volledig kon doorgronden.

[Jan.vast]

Wellicht is het handig om aan te geven wat voor merk(en) decoders je hebt. De corresponderende CV's voor de functie-uitgangen verschillen (veelal) namelijk per merk.

Beperlk mij tot Esu decoders, maar de gebruiksaanwijzing is heel beperkt en de Cv's die vaak door jullie genoemd worden, komen daar niet in voor. Heb  nog wel wat andere decoders in "marktplaats" treinen, maar daar stop ik geen energie in of vervang ze door Esu decoders.

[KNed]

Bij ESU is het lekker simpel: installeer de programmer software. Maak hierin een nieuw project. Dan je je via een handige UI de juiste CV's en functie mapping inrichten en kan je een lijstje van CV's oproepen die je moet programmeren.
Als je veel ESU decoders hebt is het ook aan te raden om de programmer hardware te kopen. Dan kan je ze in een keer wegschrijven.

En in de ESU handleiding staat het ook allemaal uitgelegd.

Koen

[Voske]

ik kan me goed thuis vinden met het programma JMRI (DecoderPro) die leest alle merken decoders en je kunt de meeste cv's aanpassen zelf die van de verschilende uitgangen en je moet niet alle cv's van buiten kennen want het programma is klaar en duidelijk natuurlijk zijn dit de basis instelingen voor fine tuning moet je toch nog wat nadenken maar voor de meesten onder ons zal dit wel volstaan en het is nog gratis ook

[Lobomotion69]

Dat JMRI wat je vernoemd werkt dat ook goed met Piko Smartdecoder 5? En waar is dat te verkrijgen (downloaden)?
