Vragen over Mat 54 ,dikte van raamstijlen en kleur.

[WesleyMunnik]

https://forum.beneluxspoor.net/index.php?topic=113615.msg3222529126;topicseen#msg3222529126

Met een Filament printer op doorzichtig plastic printen.

Een andere optie is laseren uit MDF/Harsbord. Het dunste verkrijgbare is 0.6 mm dik en daarmee kan je mooie dingen maken.

[Peter Kleton]

Bedankt voor de tips en mogelijkheden.
Helaas  heb ik geen 3D printer ,noch iemand in de omgeving die zou kunnen printen en er tijd vooor heeft.
Ik moet gewoon mijn best doen op de raamlijsten.
Ik heb een zelf gemaakte foto uit het NSM van een zijwand  vab een Plan E met ramen. Hierdoor weet ik kleur en afmetingen.
Omdat ik  lijm niet vertrouw op de grijs gespoten raamlijsten ,ga ik  ljmloos de lijsten in de zijwand zetten,n.l. door links en rechts  waar de horizontale stang loopt een dun koperdraadje te solderen ,dat naar achteren steekt ,als dan het doorzichtige  materiaal (Acryl plaat ?) er op lijm zit de raamstijl ook vast.
Peter

[Peter Kleton]

Ik heb geprobeerd een raamlijst zoals ik schreef te bevestigen op het testwandje. Het valt tegen om de dunne draadjes te hanteren. Ik zoek eigenlijk een lijmsoort ,die niet de spuitverf van Tamiya aantast.
Iets anders van Bison ?

 10 minuten later: Araldiet tast ook de T.verf aan....

Groeten ,
              Peter

[jjg koopmans]

Om de discussie verder te helpen heb ik even m'n Librecad tekening van een mat'36 raam verschaald,x 2, 1:43,5 dus. Daarna naar Freecad voor 2 mm extrusie (te dik!?) en dan door
naar de Cura slicer. Wordt 2 minuten printen en 13 cm draad. Morgen zal ik een poging tot printen wagen, het is me nu te laat.
Wordt vervolgd!
Mvrgr

[Pauldg]

Ik denk dat er dan nog wat aanpassingen nodig zijn. Peter bouwt in Vellekoop schaal (1:40) en jouw ramen zijn gebaseerd op de afmetingen van de Trix express Hondekop en die zijn net iets platter dan wat het objectief zou moeten zijn

[Peter Kleton]

Hoi allebei,
Mijn probleem(pje) is niet zo zeer het makwn van de raamstijlen ,maar hoe ik het  bevestigen kan aan de wand.
 Ik ben bang dat lijm de Tamiya verf  aantast ,  ook 10 sec. lijm vertrouw ik niet,,,,

(Inderdaad ,Paul ik  gebruik de Vellekoop schaal  nog .
Ik heb wel eens gedacht om naar 1 op 43,5 te stappen ,maar het
 grootte verschil is te groot .
 De heer Vellekoop zou tevreden zijn...
Peter

[jjg koopmans]

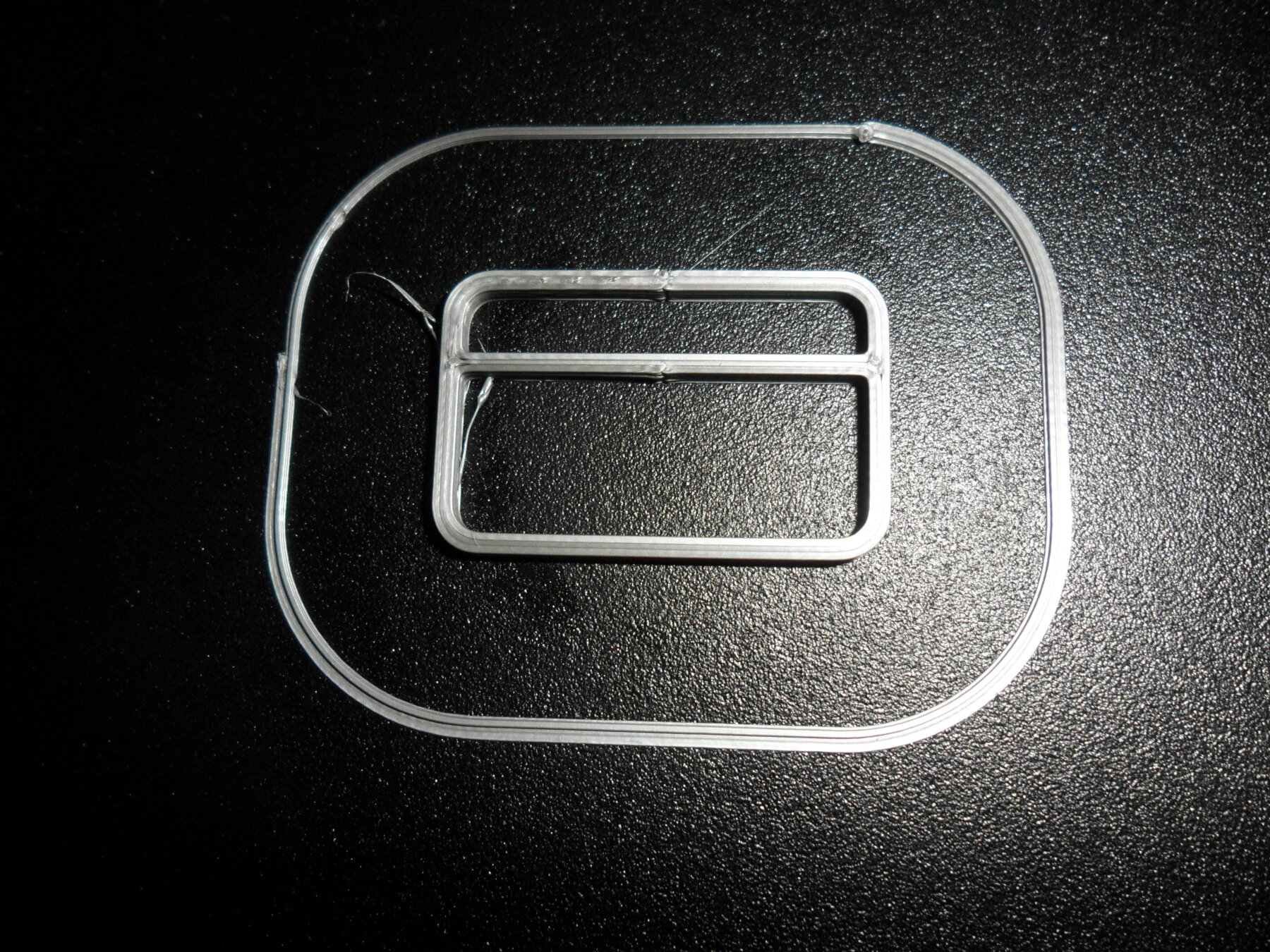

Voorlopig gaat het om het principe! Bijgaand de testprint nog op het warme printbed.
Vwb bevestigen zijn er diverse mogelijkheden. Ikzelf print op de "beglazing", de lijst steekt dus door de wand. Als de lijst op de wand zou moeten liggen kan er zodanig worden geprint
dat er een sponning in de lijst komt die door de wand wordt gestoken en op de beglazing zou kunnen worden gelijmd. Overigens gebruik ikzelf Bisonkit, oplossen/aantasten van verf
heb ik nog niet meegemaakt, maar je moet wel de voorgeschreven droogtijden apart van elkaar in acht nemen.
Hier is 'ie dan, met minimale moeite:

Mvrgr

[jjg koopmans]

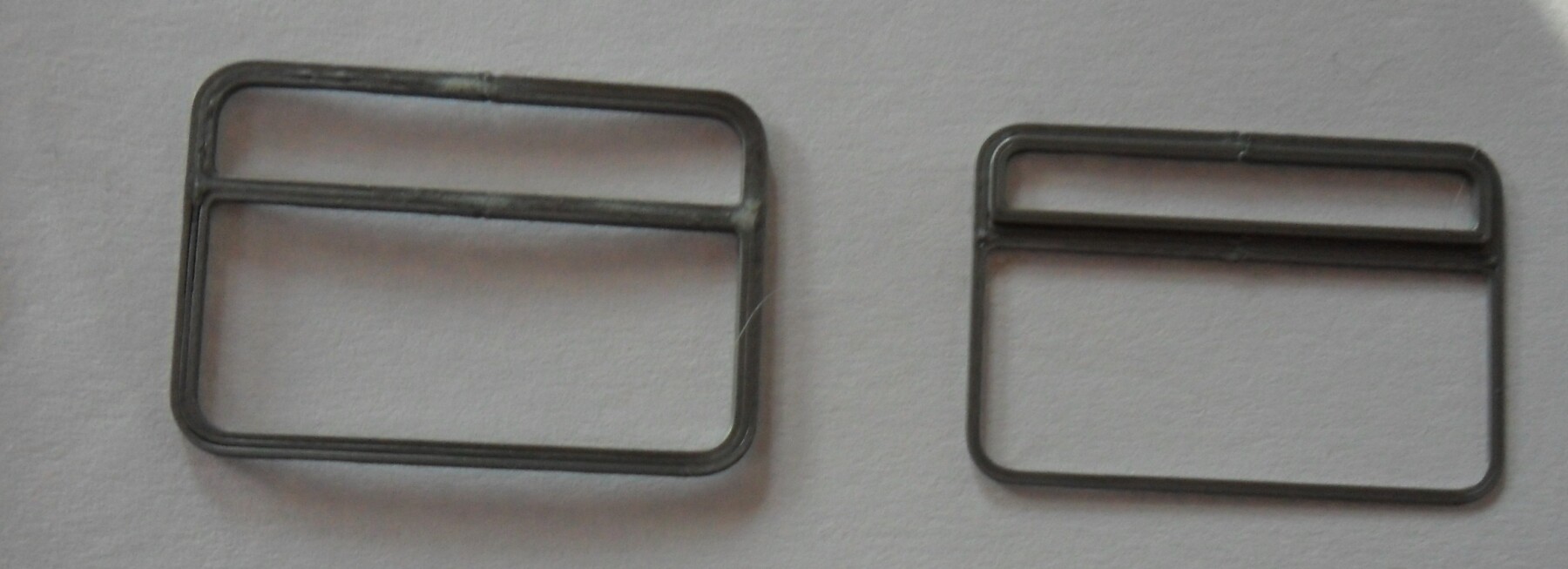

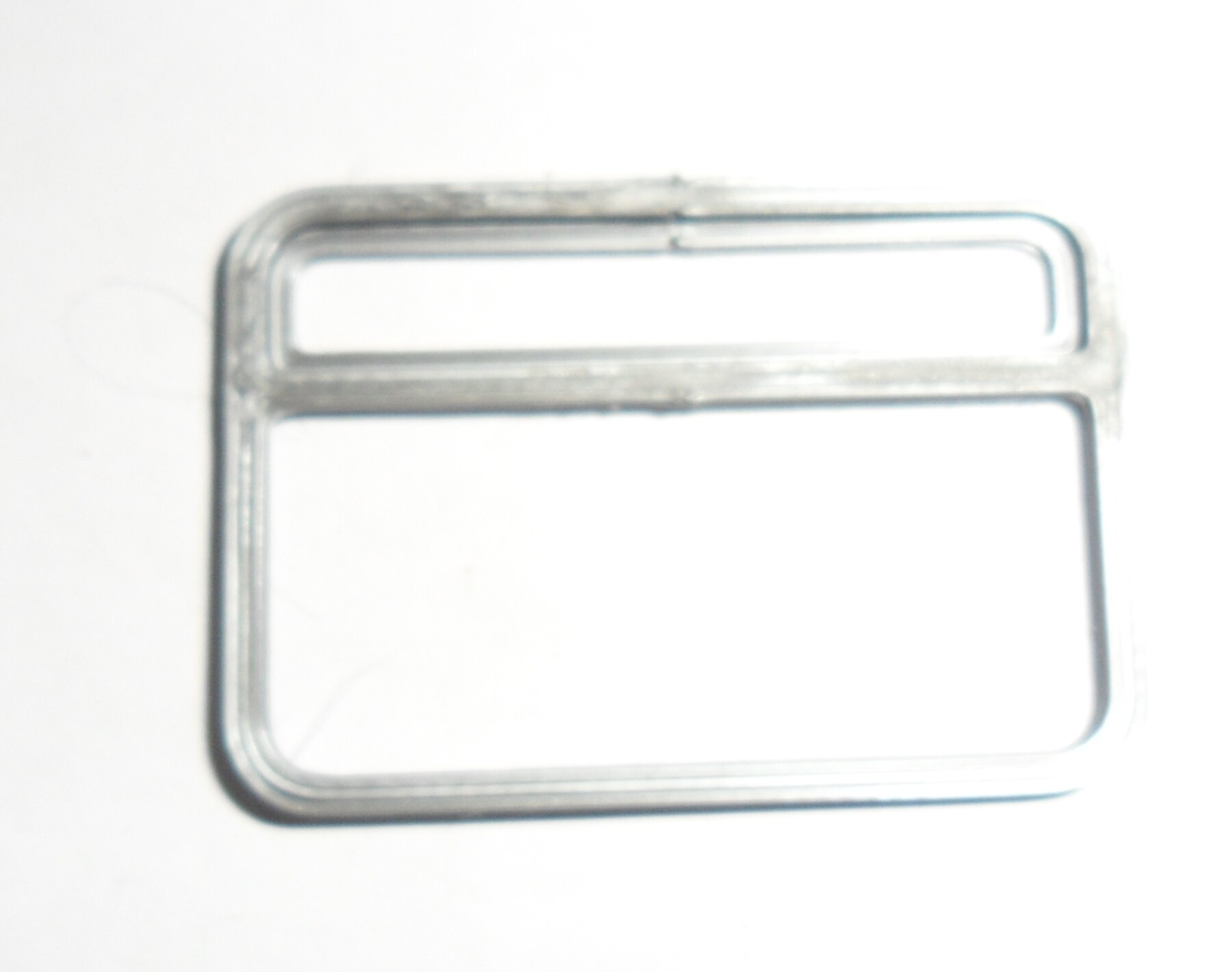

Omdat ik toch nog het nodige te leren had heb ik m'n 1:80 Vellekoop hondekop tekening gescand en naar 1:40 vergroot. Daarna een raampje opnieuw getekend en geprint. Wat ik wilde was aan de achterzijde een sponning en het klapraam lager dan de lijst, kortom leren hoe hoog/laag in eenzelfde print is te fabrieken. Uiteindelijk heb ik een inlay geprint die in de al eerder geprinte lijst past.



Mvrgr

[Peter Kleton]

Het ziet er mooi uit.
 Peter
